1.本实用新型涉及海上桥梁辅助设备的技术领域，尤其是涉及一种用于贝雷梁组向前移动的鼻架结构及移动装置。


背景技术：

2.桥梁现浇施工时，混凝土模板下方需要设置支架对模板进行支撑，支架有多种类型，用贝雷梁作为支架是其主流的方案之一。
3.贝雷梁是用若干单个贝雷架单元组装成的桁梁，贝雷架之间多以发窗为连接构件，用螺栓固定；贝雷梁以其安装连接便捷，整体刚度强度高，得到建筑领域的广泛应用。
4.在贝雷梁组向前移动时，贝雷梁组悬臂端由于自重产生向下的挠度，在达到下一个支撑横梁时无法直接骑上横梁，这时需要在该支撑横梁处设置手拉葫芦等装置将贝雷梁组悬臂端向上牵引，以抵消因自重产生向下的挠度，通过该辅助措施使贝雷梁组顺利骑上横梁，从而保证贝雷梁组顺畅的移动。
5.然而现有的手拉葫芦等牵拉装置，需要将其安装在贝雷架的端部，且其不能根据实际需要调整上翘的角度，因此造成了施工效率较低以及适用性较差的问题。


技术实现要素：

6.本实用新型的目的在于提供一种用于贝雷梁组向前移动的鼻架结构及移动装置，以缓解现有技术中存在的因贝雷梁组悬臂端由于自重产生向下的挠度而无法顺畅移动的技术问题。
7.为实现上述目的，本实用新型采用如下技术方案：
8.第一方面，本实用新型提供一种用于贝雷梁组向前移动的鼻架结构，包括鼻架组件、固定组件和提升组件，所述鼻架组件的第一端与所述固定组件连接，且所述鼻架组件的第二端与所述提升组件连接；
9.所述固定组件远离所述鼻架组件的一端用于与贝雷梁组连接；
10.所述提升组件远离所述鼻架组件的一端用于与贝雷梁组连接，且所述提升组件用于牵引所述鼻架组件上翘。
11.本实用新型可选的实施方式中，所述鼻架组件包括第一支架、第二支架和连接架，所述第一支架通过所述连接架与所述第二支架连接；
12.所述第一支架远离所述连接架的一端与所述固定组件连接；
13.所述第二支架远离所述连接架的一端与所述提升组件连接。
14.进一步地，所述鼻架组件还包括加强筋，所述加强筋至少有两个，且其中一个所述加强筋与所述第一支架和所述连接架连接；
15.另一个所述加强筋与所述第二支架和所述连接架连接。
16.本实用新型可选的实施方式中，所述固定组件包括第一连接件和第一轴销，所述第一连接件与所述第一支架连接，且所述第一连接件远离所述第一支架的一端通过所述第
一轴销用于与所述贝雷梁组连接。
17.本实用新型可选的实施方式中，所述提升组件包括第二连接件、第二轴销和液压缸，所述第二连接件的一端与所述液压缸连接，且所述第二连接件的另一端通过所述第二轴销用于与所述贝雷梁组连接；
18.所述液压缸远离所述第二连接件的一端与所述第二支架连接，所述液压缸通过收缩用于带动所述鼻架组件上翘。
19.本实用新型可选的实施方式中，用于贝雷梁组向前移动的鼻架结构还包括支撑组件，所述支撑组件的一端与所述第一支架连接，另一端与所述第二支架连接。
20.进一步地，所述支撑组件包括第一支撑杆、第二支撑杆和第三支撑杆，所述第一支撑杆、所述第二支撑杆和所述第三支撑杆均设于所述第一支架与所述第二支架之间，且所述第一支撑杆、所述第二支撑杆和所述第三支撑杆分别与所述第一支架和所述第二支架连接。
21.本实用新型可选的实施方式中，用于贝雷梁组向前移动的鼻架结构还包括斜撑组件，所述斜撑组件的一端与所述第一支架连接，另一端与所述第二支架连接。
22.进一步地，所述斜撑组件包括第一斜撑件、第二斜撑件和第三斜撑件，所述第一斜撑件、所述第二斜撑件和所述第三斜撑件均设于所述第一支架与所述第二支架之间，且所述第一斜撑件、所述第二斜撑件和所述第三斜撑件分别与所述第一支架和所述第二支架连接。
23.本实用新型能够实现如下有益效果：
24.第一方面，本实用新型提供一种用于贝雷梁组向前移动的鼻架结构，包括鼻架组件、固定组件和提升组件，鼻架组件的第一端与固定组件连接，且鼻架组件的第二端与提升组件连接；固定组件远离鼻架组件的一端用于与贝雷梁组连接；提升组件远离鼻架组件的一端用于与贝雷梁组连接，且提升组件用于牵引鼻架组件上翘。
25.在本实用新型中，将鼻架组件的第一端与固定组件连接，进而将其与贝雷架组连接，而将鼻架组件的第二端与提升组件连接，通过提升组件的提升作用，可以使鼻架组件被抬起上翘，进而克服了贝雷梁组悬臂端由于自重产生向下的挠度而无法顺畅移动的技术问题。
26.与现有技术相比，本实用新型提供的用于贝雷梁组向前移动的鼻架结构，可以使得与贝雷架组连接的鼻架组件可以根据贝雷架组的实际使用情况进行调整，如通过鼻架组件上翘应对由于贝雷架组自重产生向下的挠度的技术问题。
27.综上，本实用新型至少缓解了现有技术中存在的因贝雷梁组悬臂端由于自重产生向下的挠度而无法顺畅移动的技术问题。
28.另外，本实用新型实施例的第二方面还提供一种移动装置，包括前述第一方面提供的用于贝雷梁组向前移动的鼻架结构；由于本实用新型实施例提供的移动装置包括第一方面提供的用于贝雷梁组向前移动的鼻架结构，因而，本实用新型实施例提供的移动装置能够达到第一方面提供的用于贝雷梁组向前移动的鼻架结构能够达到的所有有益效果。
附图说明
29.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对
具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

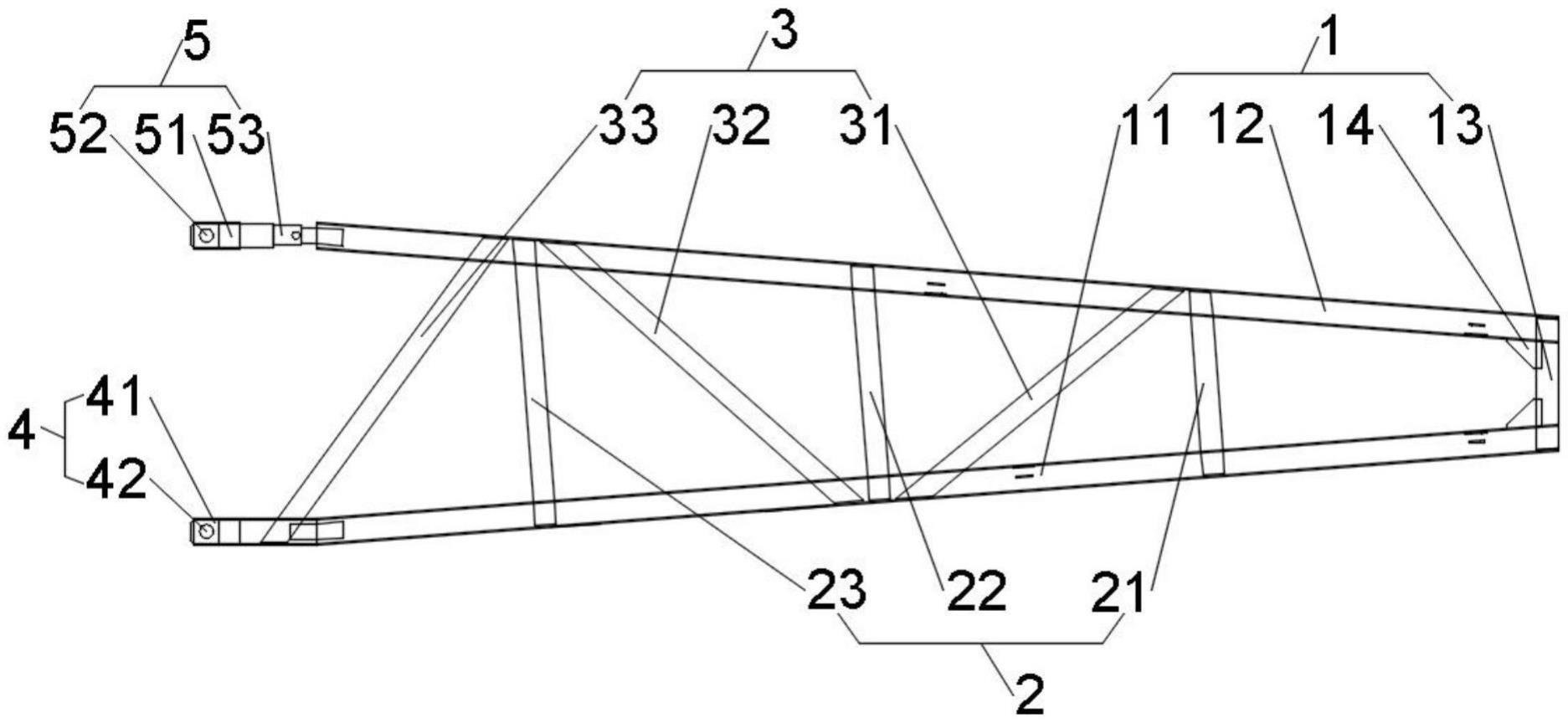

30.图1为本实用新型实施例提供的用于贝雷梁组向前移动的鼻架结构的整体结构侧视示意图。
31.图标：1-鼻架组件；11-第一支架；12-第二支架；13-连接架；14-加强筋；2-支撑组件；21-第一支撑杆；22-第二支撑杆；23-第三支撑杆；3-斜撑组件；31-第一斜撑件；32-第二斜撑件；33-第三斜撑件；4-固定组件；41-第一连接件；42-第一轴销；5-提升组件；51-第二连接件；52-第二轴销；53-液压缸。
具体实施方式
32.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以各种不同的配置来布置和设计。
33.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
34.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
35.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
36.此外，术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
37.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
38.下面结合附图，对本实用新型的一些实施方式作详细说明。在不冲突的情况下，下述的实施例及实施例中的特征可以相互组合。
39.实施例一
40.本实施例提供一种用于贝雷梁组向前移动的鼻架结构，参照图1，该用于贝雷梁组
向前移动的鼻架结构包括鼻架组件1、固定组件4和提升组件5，鼻架组件1的第一端与固定组件4连接，且鼻架组件1的第二端与提升组件5连接；固定组件4远离鼻架组件1的一端用于与贝雷梁组连接；提升组件5远离鼻架组件1的一端用于与贝雷梁组连接，且提升组件5用于牵引鼻架组件1上翘。
41.本实用新型实施例至少缓解了现有技术中存在的因贝雷梁组悬臂端由于自重产生向下的挠度而无法顺畅移动的技术问题。
42.在本实用新型实施例中，将鼻架组件1的第一端与固定组件4连接，进而将其与贝雷架组连接，而将鼻架组件1的第二端与提升组件5连接，通过提升组件5的提升作用，可以使鼻架组件1被抬起上翘，进而克服了贝雷梁组悬臂端由于自重产生向下的挠度而无法顺畅移动的技术问题。
43.与现有技术相比，本实用新型实施例提供的用于贝雷梁组向前移动的鼻架结构，可以使得与贝雷架组连接的鼻架组件1可以根据贝雷架组的实际使用情况进行调整，如鼻架组件1通过上翘应对由于贝雷架组自重产生向下的挠度的技术问题。
44.本实施例可选地实施方式中，参照图1，鼻架组件1包括第一支架11、第二支架12和连接架13，第一支架11通过连接架13与第二支架12连接；第一支架11远离连接架13的一端与固定组件4连接；第二支架12远离连接架13的一端与提升组件5连接。
45.具体的：第一支架11通过连接架13与第二支架12连接；优选的，第一支架11的一端通过连接架13与第二支架12的一个端部连接，即第一支架11、第二支架12和连接架13形成梯形结构。
46.进一步地，参照图1，鼻架组件1还包括加强筋14，加强筋14至少有两个，且其中一个加强筋14与第一支架11和连接架13连接；另一个加强筋14与第二支架12和连接架13连接。
47.具体的：加强筋14优选为两个，且一个加强筋14用于连接第一支架11和连接架13，另一个加强筋14用于连接第二支架12和连接架13；进而实现了通过加强筋14对由第一支架11、第二支架12和连接架13连接而成的结构进行加固。
48.本实施例可选地实施方式中，参照图1，固定组件4包括第一连接件41和第一轴销42，第一连接件41与第一支架11连接，且第一连接件41远离第一支架11的一端通过第一轴销42用于与贝雷梁组连接。
49.具体的：第一连接件41与第一支架11连接，且第一连接件41远离第一支架11的一端通过第一轴销42用于与贝雷梁组连接；优选的，即通过第一轴销42实现了将第一连接件41与贝雷梁组连接，进而使得将鼻架组件1上翘的时候，第一连接件41可以实现同步移动。
50.本实施例可选地实施方式中，参照图1，提升组件5包括第二连接件51、第二轴销52和液压缸53，第二连接件51的一端与液压缸53连接，且第二连接件51的另一端通过第二轴销52用于与贝雷梁组连接；液压缸53远离第二连接件51的一端与第二支架12连接，液压缸53通过收缩用于带动鼻架组件1上翘。
51.具体的：第二连接件51的一端与液压缸53连接，且第二连接件51的另一端通过第二轴销52用于与贝雷梁组连接；液压缸53远离第二连接件51的一端与第二支架12连接。优选的，通过液压缸53的所用带动第二支架12上翘或下垂，进而实现对鼻架组件1上翘角度调整。
52.本实施例可选地实施方式中，参照图1，用于贝雷梁组向前移动的鼻架结构还包括支撑组件2，支撑组件2的一端与第一支架11连接，另一端与第二支架12连接。
53.具体的：支撑组件2的一端与第一支架11连接，另一端与第二支架12连接；优选的，支撑组件2将第一支架11和第二支架12连接起来，进而使得第一支架11和第二支架12组成的鼻架组件1更为稳固。
54.进一步地，参照图1，支撑组件2包括第一支撑杆21、第二支撑杆22和第三支撑杆23，第一支撑杆21、第二支撑杆22和第三支撑杆23均设于第一支架11与第二支架12之间，且第一支撑杆21、第二支撑杆22和第三支撑杆23分别与第一支架11和第二支架12连接。
55.具体的：第一支撑杆21、第二支撑杆22和第三支撑杆23均设于第一支架11与第二支架12之间，且优选的，第一支撑杆21、第二支撑杆22和第三支撑杆23沿鼻架组件1的延伸方向间隔分布，用于以增强鼻架组件1的结构强度。
56.本实施例可选地实施方式中，参照图1，用于贝雷梁组向前移动的鼻架结构还包括斜撑组件3，斜撑组件3的一端与第一支架11连接，另一端与第二支架12连接。
57.具体的：斜撑组件3的一端与第一支架11连接，另一端与第二支架12连接；优选的，斜撑组件3以与第一支架11和第二支架12存在一定夹角的方向与二者连接，用于进一步加强鼻架组件1的使用强度。
58.进一步地，参照图1，斜撑组件3包括第一斜撑件31、第二斜撑件32和第三斜撑件33，第一斜撑件31、第二斜撑件32和第三斜撑件33均设于第一支架11与第二支架12之间，且第一斜撑件31、第二斜撑件32和第三斜撑件33分别与第一支架11和第二支架12连接。
59.具体的：第一斜撑件31、第二斜撑件32和第三斜撑件33均设于第一支架11与第二支架12之间，且第一斜撑件31、第二斜撑件32和第三斜撑件33分别与第一支架11和第二支架12连接；优选的，第一斜撑件31、第二斜撑件32和第三斜撑件33与第一支撑杆21、第二支撑杆22和第三支撑杆23间隔分布，用于进一步加强鼻架组件1的使用强度。
60.优选的，在使用时，鼻架结构可以有多个，且多个鼻架结构依次排列并连接，进而可以根据贝雷架组的宽度设置相应数量的鼻架结构。
61.实施例二
62.本实施例提供一种移动装置，该移动装置包括实施例一中任一可选实施方式提供的用于贝雷梁组向前移动的鼻架结构。
63.由于本实施例提供的移动装置包括实施例一中描述的用于贝雷梁组向前移动的鼻架结构，因而，本实施例提供的移动装置能够达到实施例一中第一独权能够达到的所有有益效果，其具体结构和能够达到的效果可参考实施例一中各可选或优选的实施方式获得。
64.最后应说明的是：本说明书中的各个实施例均采用递进的方式描述，每个实施例重点说明的都是与其它实施例的不同之处，各个实施例之间相同相似的部分相互参见即可；本说明书中的以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
