1.本实用新型涉及混凝土拉毛工具技术领域，尤其涉及一种桥面铺装混凝土拉毛改进工具。


背景技术：

2.混凝土桥面铺装施工过程中，为了提高混凝土与其他结构层间抗剪强度，混凝土桥面板浇筑抹面后必须对其进行拉毛处理。
3.但是现有技术中，由于桥面各种铺装大小不一，进而导致铺装宽度不一，并且现有的桥面铺装混凝土拉毛工具大部分不具备调节功能。从而导致工作人员在对一些狭小或者宽度较窄的铺装面进行使用时，难以有效地利用拉毛工具对混凝土进行拉毛效果，进而增加工作人员的操作难度，难以提高工作效率；并且由于现有的桥面铺装混凝土拉毛工具不具备拉毛效果调节功能，从而导致工作人员需要进行拉毛效果调节使用时，需要提前准备多种型号的拉毛工具进行使用，导致使用繁琐，进而难以更好地便于使用者的使用。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，提供一种桥面铺装混凝土拉毛改进工具。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种桥面铺装混凝土拉毛改进工具，包括：主体机构，所述主体机构的一侧设置有调节机构，所述主体机构包括固定把，所述固定把的底端设置有螺纹套筒，所述螺纹套筒的内部设置有螺纹转动轴，所述螺纹转动轴一端的外侧设置有轴承连接件，所述轴承连接件远离螺纹转动轴的一端设置有滑动连接板，所述滑动连接板远离轴承连接件的一侧设置有拉毛条一，所述滑动连接板一端的外侧设置有收纳板，所述收纳板远离螺纹套筒的一侧设置有转动件，所述转动件远离收纳板的一侧设置有固定连接板，所述固定连接板远离转动件的一侧设置有拉毛条二，所述转动件一端的外侧设置有转动齿环，所述收纳板底端的一侧开凿有滑动槽。
6.作为一种优选的实施方式，所述螺纹套筒的一侧与固定把的底端固定连接，所述螺纹套筒的内部与螺纹转动轴的外侧螺纹连接，所述螺纹套筒远离固定把的一侧与收纳板的一侧固定连接。
7.作为一种优选的实施方式，所述轴承连接件一端的内部与螺纹转动轴一端的外侧转动连接，所述轴承连接件远离螺纹转动轴的一端与滑动连接板的一侧固定连接。
8.作为一种优选的实施方式，所述滑动连接板的外侧与收纳板的内部滑动连接，所述滑动连接板远离轴承连接件的一侧与拉毛条一的一侧固定连接。
9.作为一种优选的实施方式，所述转动件的一侧与收纳板的一侧固定连接，所述转动件一端的外侧与转动齿环的内侧固定连接，所述转动件远离收纳板的一侧与固定连接板的一侧固定连接。
10.作为一种优选的实施方式，所述固定连接板远离转动件的一侧与拉毛条二的一侧
固定连接。
11.与现有技术相比，本实用新型的优点和积极效果在于：
12.本实用新型通过安装的主体机构可以更好地便于使用者将装置宽度进行调节使用，从而使用于多种宽度的混凝土表面进行施工，进而增加装置使用范围，保证使用者可以在多种面积的复杂混凝土上都可以进行拉毛效果，并且通过安装的调节机构可以对拉毛效果进行调节使用，从而根据使用者需求进行调节使用，进而避免以往需要准备多种型号的拉毛装置的繁琐准备工序，进而更好便于使用者的使用。
附图说明

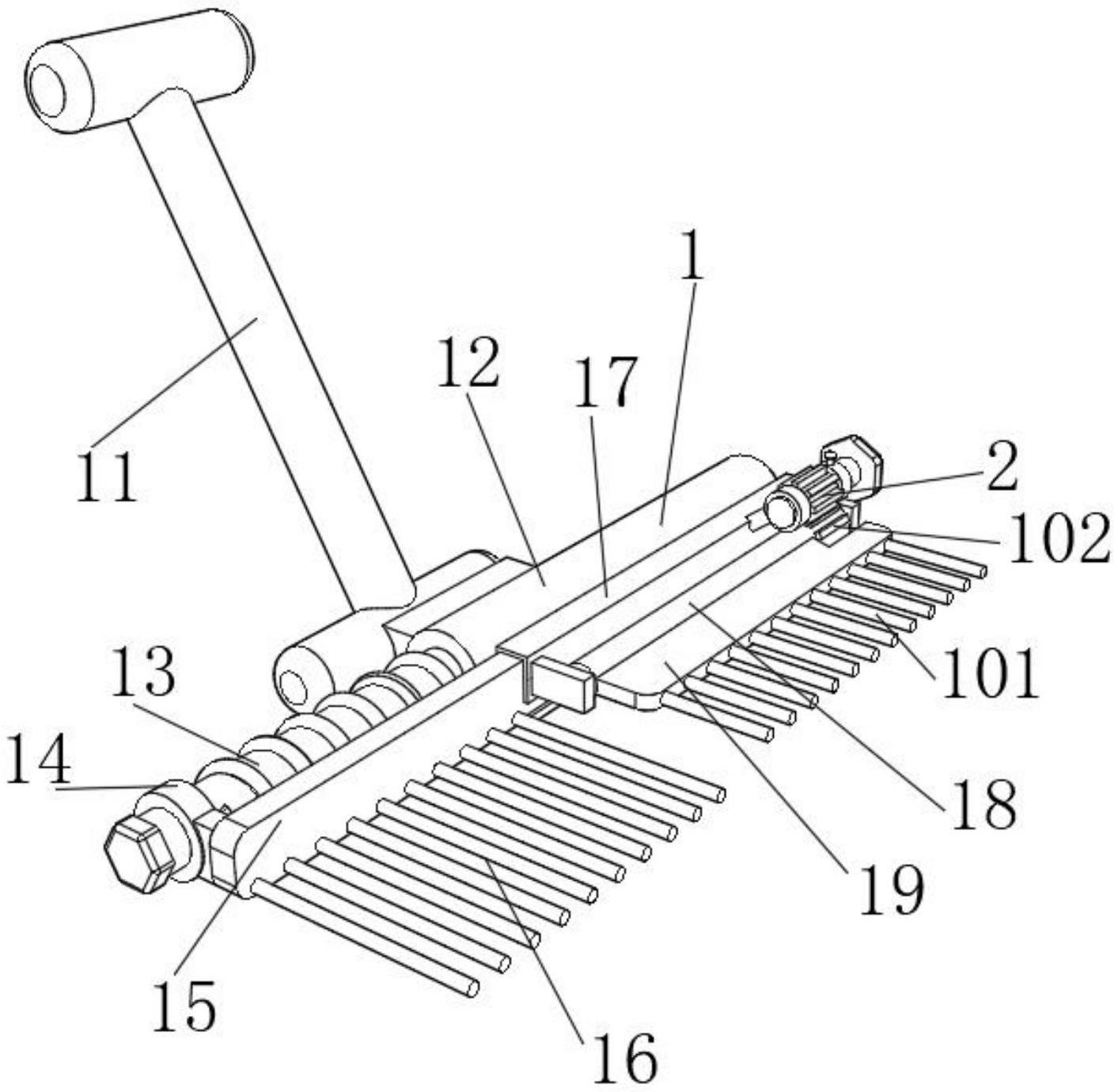

13.图1为本实用新型提供的一种桥面铺装混凝土拉毛改进工具的结构示意图。
14.图2为本实用新型提供的一种桥面铺装混凝土拉毛改进工具的侧面结构示意图。
15.图3为本实用新型提供的一种桥面铺装混凝土拉毛改进工具的调节机构拆分结构示意图。
16.图例说明：
17.1、主体机构；11、固定把；12、螺纹套筒；13、螺纹转动轴；14、轴承连接件；15、滑动连接板；16、拉毛条一；17、收纳板；18、转动件；19、固定连接板；101、拉毛条二；102、转动齿环；103、滑动槽；
18.2、调节机构；21、转动杆；22、传动齿环；23、插销；24、连接轴承。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.实施例1
21.如图1－图3所示，本实用新型提供一种技术方案：一种桥面铺装混凝土拉毛改进工具，包括：主体机构1，主体机构1的一侧设置有调节机构2，主体机构1包括固定把11，固定把11的底端设置有螺纹套筒12，螺纹套筒12的内部设置有螺纹转动轴13，螺纹转动轴13一端的外侧设置有轴承连接件14，轴承连接件14远离螺纹转动轴13的一端设置有滑动连接板15，滑动连接板15远离轴承连接件14的一侧设置有拉毛条一16，滑动连接板15一端的外侧设置有收纳板17，收纳板17远离螺纹套筒12的一侧设置有转动件18，转动件18远离收纳板17的一侧设置有固定连接板19，固定连接板19远离转动件18的一侧设置有拉毛条二101，转动件18一端的外侧设置有转动齿环102，收纳板17底端的一侧开凿有滑动槽103，螺纹套筒12的一侧与固定把11的底端固定连接，螺纹套筒12的内部与螺纹转动轴13的外侧螺纹连接，螺纹套筒12远离固定把11的一侧与收纳板17的一侧固定连接，进而通过安装的螺纹套筒12可以增加固定把11与螺纹转动轴13之间的固定效果，轴承连接件14一端的内部与螺纹转动轴13一端的外侧转动连接，轴承连接件14远离螺纹转动轴13的一端与滑动连接板15的一侧固定连接，进而通过安装的轴承连接件14可以增加螺纹转动轴13与滑动连接板15之间的连接效果，并且更好地便于螺纹转动轴13与滑动连接板15之间进行转动连接，滑动连接
板15的外侧与收纳板17的内部滑动连接，滑动连接板15远离轴承连接件14的一侧与拉毛条一16的一侧固定连接，从而更好地便于滑动连接板15收纳与收纳板17的内部，增加5与拉毛条一16之间的固定效果，转动件18的一侧与收纳板17的一侧固定连接，转动件18一端的外侧与转动齿环102的内侧固定连接，转动件18远离收纳板17的一侧与固定连接板19的一侧固定连接，进而通过安装的转动件18可以更好地便于固定连接板19与收纳板17之间进行转动连接，固定连接板19远离转动件18的一侧与拉毛条二101的一侧固定连接，从而增加固定连接板19与拉毛条二101之间的固定效果。
22.实施例2
23.如图1－图3所示，调节机构2包括转动杆21，转动杆21的外侧设置有传动齿环22，转动杆21与传动齿环22的内侧固定连接，传动齿环22的两侧均设置有连接轴承24，连接轴承24一端的内部均与转动杆21的外侧转动连接，两个连接轴承24远离转动杆21的一端均与收纳板17的一侧固定连接，其中一个连接轴承24和转动杆21的外侧均开凿有插销孔，两个连接轴承24中的一个内部设置有插销23，连接轴承24通过插销23与转动杆21的内部固定卡接，进而通过安装的插销23可以停止转动杆21与插销23之间进行转动效果，进而避免传动齿环22对转动杆21进行传动，传动齿环22的底端与转动齿环102的顶端啮合连接，从而通过转动转动杆21时可以对转动齿环102进行传动效果，从而对拉毛条二101的角度进行调节使用，从而可以调节拉毛密度，进而更好的便于使用者的使用。
24.工作原理：
25.如图1－图3所示，通过安装的固定把11可以更好地便于使用者对装置的操作使用，通过安装的螺纹套筒12可以将固定把11与螺纹转动轴13之间进行连接效果，通过安装的螺纹套筒12与螺纹转动轴13的外侧进行螺纹连接，从而在转动螺纹转动轴13时可以将螺纹转动轴13与螺纹套筒12之间的距离进行收缩或者伸出效果，通过安装的轴承连接件14可以将螺纹转动轴13与滑动连接板15之间进行连接效果，通过安装在滑动连接板15一侧上的拉毛条一16和固定连接板19一侧上的拉毛条二101可以更好地便于使用者对混凝土进行拉毛效果，通过安装的收纳板17可以对滑动连接板15进行收纳效果，通过安装的转动件18可以更好地便于固定连接板19与收纳板17之间进行转动连接，通过安装的转动齿环102可以更好地便于调节机构2对转动件18进行传动效果，通过安装的连接轴承24可以增加收纳板17与转动杆21之间的连接效果，通过安装在转动杆21上的传动齿环22可以更好地便于使用者通过转动转动杆21对转动齿环102进行传动效果，通过安装在转动杆21和连接轴承24之间的插销23，进而可以防止转动杆21继续进行转动效果，通过开凿的拉毛条二101可以更好地便于收纳后的滑动连接板15将拉毛条一16进行伸出效果，通过安装的主体机构1可以更好地便于使用者将装置宽度进行调节使用，从而使用于多种宽度的混凝土表面进行施工，进而增加装置使用范围，保证使用者可以在多种面积的复杂混凝土上都可以进行拉毛效果，并且通过安装的调节机构2可以对拉毛效果进行调节使用，从而根据使用者需求进行调节使用，进而避免以往需要准备多种型号的拉毛装置的繁琐准备工序，进而更好便于使用者的使用。
26.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实
用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
