一种栏杆组合机的制作方法

1.本实用新型涉及栏杆组合机技术领域,更具体地说是一种栏杆组合机。


背景技术:

2.栏杆机根据路口的宽度进行相适配的定制加工,以便适应各种不同宽度的路口进行阻隔封挡,常用于公路、小区等场景,栏杆机是融汇精密机械工艺和先进的数字控制技术。
3.公开号为cn212026024u的的专利文件中,包括主箱体,所述主箱体的顶部一侧设置有防护栏杆,所述防护栏杆由动力板、端板以及多个组合块构成,每个所述组合块的一端开设有横截面呈“c”型结构的连接槽,且另一端设置有与连接槽卡合连接的凸块,所述连接槽与凸块的表面均开设有供外部螺栓贯穿的螺孔,所述凸块的表面固定有限位块,所述连接槽的内壁开设有供限位块插入的凹孔;通过设计的组合块,将现有一体式的防护栏杆改为组合式结构,从而能够根据路况的实际宽度进行相适配的调节,避免出现因路口改建或者生产误差导致无法使用的情况,使用的灵活性得到大大的提升,设计的位置标识,能够保证反光条的位置粘贴更加精准,便于粘贴。
4.上述技术方案中组合块、动力板和端板之间是通过多个螺栓进行连接,螺栓的连接方式,需要反复旋钮,步骤繁琐且费时费力,由此会增加工作人员的工作量,且会影响工作人员的安装效率。


技术实现要素:

5.为了克服现有技术的上述缺陷,本实用新型提供一种栏杆组合机,通过固定挂钩与支撑柱的嵌套配合,可以将固定座嵌设安装至支撑座内部,使得固定座和支撑座可以连接为一体,而伸缩杆随支撑座与固定座的拼接而嵌设至固定槽内部,并借助弹簧的张力,使得伸缩杆可以对固定座进行支撑,并使固定挂钩与支撑柱紧密贴合,由此可以保障固定座和支撑座的连接稳定性,且便于工作人员依据封挡的长度需要对连接座进行拼接安装,提高工作人员拼装的便捷性,以解决上述背景技术中出现的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种栏杆组合机,包括组合机本体,所述组合机本体一侧设有用于封挡的栏杆组件;
7.所述栏杆组件外部设有多组间隔分布的连接组件;
8.每组连接组件均包括支撑座和固定座,所述支撑座设于固定座一侧,所述支撑座靠近固定座的一侧固定设有多个伸缩杆,多个伸缩杆之间均匀间隔分布,所述固定座靠近伸缩杆的一侧开设有固定槽,所述伸缩杆靠近固定座的一端延伸至固定槽内部,所述伸缩杆靠近固定槽的一端外部套设有弹簧;
9.所述支撑座前后两侧均固定设有支撑柱,所述支撑柱外部套设有固定挂钩,所述固定挂钩远离支撑柱的一端固定设在固定座一侧。
10.在一个优选地实施方式中,所述栏杆组件包括安装座和多个间隔分布的连接座,
所述安装座和连接座均设于组合机本体靠近支撑座的一侧;多个左右对应的支撑座和固定座分别设于相邻的安装座与连接座之间和相邻的两个连接座之间,通过安装座与多个连接座的连接配合,可以对封挡间距进行调节。
11.在一个优选地实施方式中,所述伸缩杆靠近固定槽的一端外部套设有限位环,所述限位环与伸缩杆外壁螺纹连接,通过限位环的设置,便于对弹簧进行限位,避免弹簧出现与伸缩杆脱离情况,保障弹簧使用时的稳定性,又因限位环与伸缩杆为螺纹连接,可以便于工作人员拆卸限位环对弹簧进行拆装更换,提高工作人员拆装弹簧的便捷性,避免弹簧在长久使用中因弹性势能减弱而影响弹簧的回弹稳定性。
12.在一个优选地实施方式中,所述支撑柱远离支撑座的一端固定限位板,所述限位板位于固定挂钩远离支撑座的一侧,通过限位板的设置,便于对固定挂钩进行限位,保障固定挂钩与支撑柱的连接稳定性,避免固定挂钩与支撑柱出现松脱的情况。
13.在一个优选地实施方式中,所述支撑座靠近固定座的一侧固定设有外框,所述外框内部设有内框,所述内框固定设于固定座靠近支撑座的一侧,所述内框套设于多个伸缩杆外部,通过外框与内框的彼此嵌套连接,可以提高固定座与支撑座的连接稳定性。
14.在一个优选地实施方式中,所述安装座底端设有支撑台,所述支撑台安装于组合机本体靠近安装座的一侧,通过支撑台的设置,便于对可以转动的安装座进行支撑,保障安装座横向调节后的稳定性。
15.本实用新型的技术效果和优点:
16.1、通过固定挂钩与支撑柱的嵌套配合,可以将固定座嵌设安装至支撑座内部,使得固定座和支撑座可以连接为一体,而伸缩杆随支撑座与固定座的拼接而嵌设至固定槽内部,并借助弹簧的张力,使得伸缩杆可以对固定座进行支撑,并使固定挂钩与支撑柱紧密贴合,由此可以保障固定座和支撑座的连接稳定性,且便于工作人员依据封挡的长度需要对连接座进行拼接安装,提高工作人员拼装的便捷性;
17.2、通过限位环的设置,便于对弹簧进行限位,避免弹簧出现与伸缩杆脱离情况,保障弹簧使用时的稳定性,又因限位环与伸缩杆为螺纹连接,可以便于工作人员拆卸限位环对弹簧进行拆装更换,提高工作人员拆装弹簧的便捷性,避免弹簧在长久使用中因弹性势能减弱而影响弹簧的回弹稳定性。
附图说明

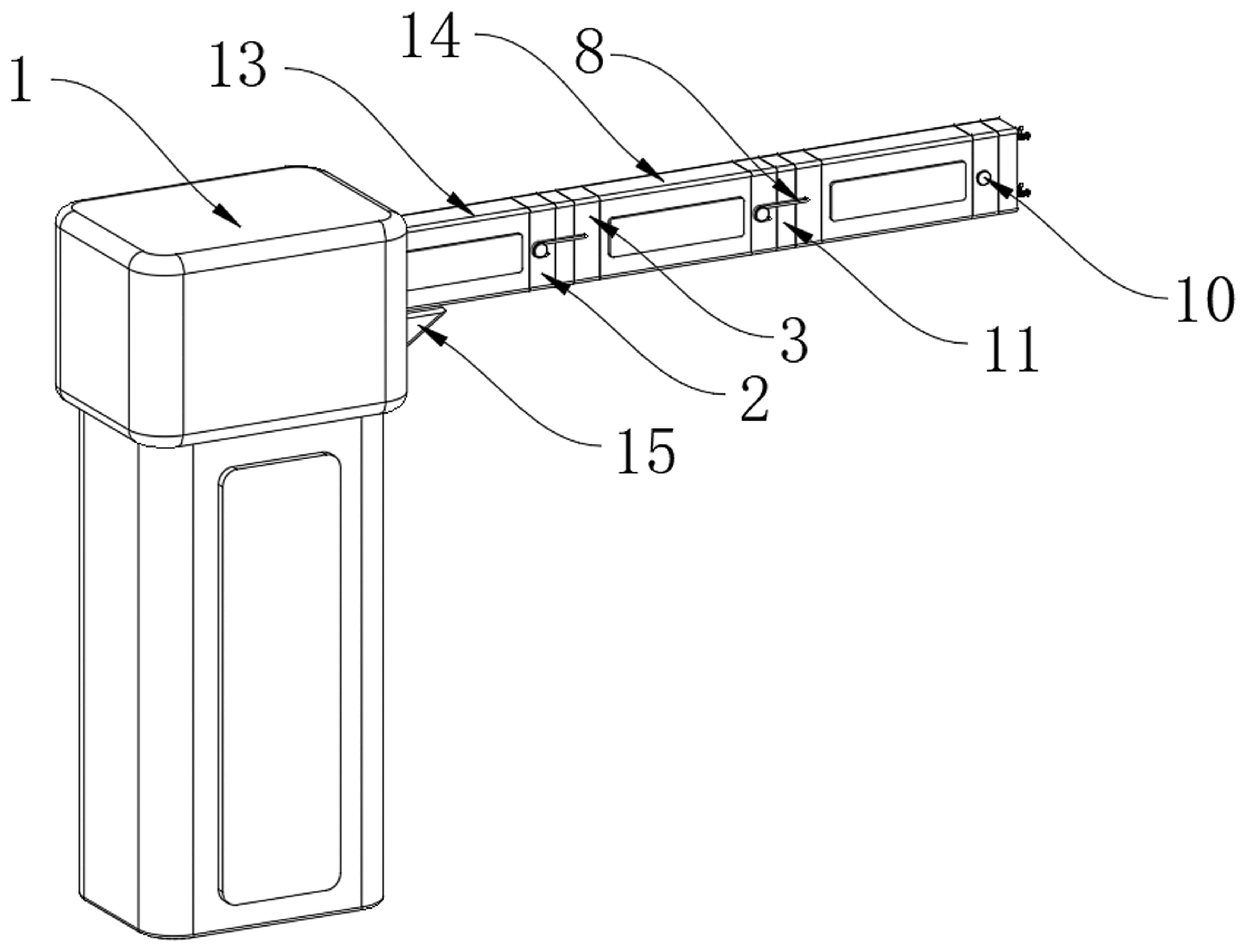

18.图1为本实用新型的整体结构示意图;
19.图2为本实用新型的安装座主视图;
20.图3为本实用新型的支撑座剖视图;
21.图4为本实用新型的支撑座侧视图;
22.图5为本实用新型的固定座侧视图。
23.附图标记为:1、组合机本体;2、支撑座;3、固定座;4、伸缩杆;5、固定槽;6、弹簧;7、支撑柱;8、固定挂钩;9、限位环;10、限位板;11、外框;12、内框;13、安装座;14、连接座;15、支撑台。
具体实施方式
24.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
25.参照说明书附图1-5,本实用新型提供一种栏杆组合机,包括组合机本体1,所述组合机本体1一侧设有用于封挡的栏杆组件;
26.如图1和2所示,所述栏杆组件包括安装座13和多个间隔分布的连接座14,所述安装座13和连接座14均设于组合机本体1靠近支撑座2的一侧;多个左右对应的支撑座2和固定座3分别设于相邻的安装座13与连接座14之间和相邻的两个连接座14之间,通过安装座13与多个连接座14的连接配合,可以对封挡间距进行调节。
27.所述栏杆组件外部设有多组间隔分布的连接组件;
28.如图1-5所示,每组连接组件均包括支撑座2和固定座3,所述支撑座2设于固定座3一侧,所述支撑座2靠近固定座3的一侧固定设有多个伸缩杆4,多个伸缩杆4之间均匀间隔分布,所述固定座3靠近伸缩杆4的一侧开设有固定槽5,所述伸缩杆4靠近固定座3的一端延伸至固定槽5内部,所述伸缩杆4靠近固定槽5的一端外部套设有弹簧6;所述支撑座2前后两侧均固定设有支撑柱7,所述支撑柱7外部套设有固定挂钩8,所述固定挂钩8远离支撑柱7的一端固定设在固定座3一侧。
29.如图3和4所示,所述伸缩杆4靠近固定槽5的一端外部套设有限位环9,所述限位环9与伸缩杆4外壁螺纹连接,通过限位环9的设置,便于对弹簧6进行限位,避免弹簧6出现与伸缩杆4脱离情况,保障弹簧6使用时的稳定性,又因限位环9与伸缩杆4为螺纹连接,可以便于工作人员拆卸限位环9对弹簧6进行拆装更换,提高工作人员拆装弹簧6的便捷性,避免弹簧6在长久使用中因弹性势能减弱而影响弹簧6的回弹稳定性。
30.如图1、2和4所示,所述支撑柱7远离支撑座2的一端固定限位板10,所述限位板10位于固定挂钩8远离支撑座2的一侧,通过限位板10的设置,便于对固定挂钩8进行限位,保障固定挂钩8与支撑柱7的连接稳定性,避免固定挂钩8与支撑柱7出现松脱的情况。
31.如图3-5所示,所述支撑座2靠近固定座3的一侧固定设有外框11,所述外框11内部设有内框12,所述内框12固定设于固定座3靠近支撑座2的一侧,所述内框12套设于多个伸缩杆4外部,通过外框11与内框12的彼此嵌套连接,可以提高固定座3与支撑座2的连接稳定性。
32.如图1所示,所述安装座13底端设有支撑台15,所述支撑台15安装于组合机本体1靠近安装座13的一侧,通过支撑台15的设置,便于对可以转动的安装座13进行支撑,保障安装座13横向调节后的稳定性。
33.通过固定挂钩8与支撑柱7的嵌套配合,可以将固定座3嵌设安装至支撑座2内部,使得固定座3和支撑座2可以连接为一体,而伸缩杆4随支撑座2与固定座3的拼接而嵌设至固定槽5内部,并借助弹簧6的张力,使得伸缩杆4可以对固定座3进行支撑,并使固定挂钩8与支撑柱7紧密贴合,由此可以保障固定座3和支撑座2的连接稳定性,且便于工作人员依据封挡的长度需要对连接座14进行拼接安装,提高工作人员拼装的便捷性。
34.最后:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,凡
在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
