1.本实用新型涉及布料装置技术领域，具体为一种水泥杆混凝土入模布料装置。


背景技术：

2.目前，在公路桥梁施工中，无论是预制梁(包括含板梁、t梁、小箱梁及其他类型等)，还是现浇梁，其桥面均设置调平层。而在桥面调平层的施工中，因桥面的特点，施工单位往往会采用混凝土输送泵或混凝土罐车直接开上桥面钢筋网片或钢筋上进行布料，但现有的布料装置在实际使用的过程中还是会出现一些问题；
3.如申请号为201621384845.6公开了竖墙混凝土移动布料入模装置,包括下轨道，下轨道上安装下小车，下小车的下部安装下辊轮，下辊轮与下轨道配合，下小车能在下轨道上滑动，下小车的上部安装两个上轨道，上轨道所在轴线与下轨道所在轴线垂直，上轨道上安装上小车，上小车的两侧安装上辊轮，具有避免凝土原料在出料管内堵塞的特点，在布料装置工作的过程中，通常是将水泥通过下料口进行布置，但现有的布料装置的下料口在下料的过程中容易引起下料口的堵塞，现有的布料装置在工作的过程中通常会遇到布料地面出现不平的情况，容易造成布料效果不佳，影响布料效果。
4.针对上述问题。为此，提出一种水泥杆混凝土入模布料装置。


技术实现要素：

5.本实用新型的目的在于提供一种水泥杆混凝土入模布料装置，采用本装置进行工作，从而解决了在布料装置工作的过程中，通常是将水泥通过下料口进行布置，但现有的布料装置的下料口在下料的过程中容易引起下料口的堵塞，现有的布料装置在工作的过程中通常会遇到布料地面出现不平的情况，容易造成布料效果不佳，影响布料效果的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种水泥杆混凝土入模布料装置，包括外框体以及固定连接在外框体顶部的布料装置本体，所述外框体的内部滑动连接有下料口，下料口与布料装置本体相通，下料口的外侧固定连接有滑动板，滑动板与外框体之间固定连接有弹性弹簧，且弹性弹簧设置有多组，外框体的内部还设置有抖动机构，抖动机构包括固定连接在外框体内部的固定板以及第一电机。
7.优选的，所述第一电机的输出端固定连接有转动条，固定板的一侧滑动连接有滑动环，滑动环的内部滑动连接有滑块。
8.采用上述结构的设计，通过转动条的设置，使得第一电机的传动方向发生了改变，推进了下一步的工作流程。
9.优选的，所述转动条的另一端与滑块转动连接，固定板的一侧开设有滑槽，滑动环的顶部固定连接有连接杆，连接杆的另一端通过连接杆与下料口固定连接。
10.采用上述结构的设计，通过连接杆与下料口的连接关系，实现了在下料的过程中能够对下料口起到防堵塞的作用。
11.优选的，所述外框体的下方设置有调节底座，且调节底座设置有多组，调节底座的
顶部开设有凹槽，凹槽的内部固定连接有第二电机，第二电机的输出端固定连接有正反牙螺杆。
12.采用上述结构的设计，通过正反牙螺杆的设置，使得操作人员可以任意调节调节底座的高度，提高了使用时的便捷性。
13.优选的，所述正反牙螺杆的左右两端均螺纹连接有螺纹块，螺纹块的顶部固定连接有移动块，移动块的顶部转动连接有支撑条，且两组所述的支撑条交叉设置。
14.采用上述结构的设计，通过螺纹块的设置，使得移动块在移动时，其运动轨迹不会发生偏移，提高了工作时的稳定性。
15.优选的，所述外框体的底部固定连接有连接板，且连接板设置有多组，连接板的底部固定连接有固定块，支撑条的另一端与固定块转动连接。
16.采用上述结构的设计，通过连接板的调节，实现了能够在地面不平的情况下进行布料的作用。
17.与现有技术相比，本实用新型的有益效果如下：
18.1、本技术通过第一电机、连接杆、弹性弹簧和滑动环的设置，实现了对下料口的抖动进而使下料口防堵的作用，提高了工作效率，解决了在布料装置工作的过程中，通常是将水泥通过下料口进行布置，但现有的布料装置的下料口在下料的过程中容易引起下料口的堵塞的问题。
19.2、本技术通过第二电机、正反牙螺杆、移动块和支撑条的设置，实现了能够在地面不平的情况下进行布料的作用，提高了布料效果，解决了现有的布料装置在工作的过程中通常会遇到布料地面出现不平的情况，容易造成布料效果不佳，影响布料效果的问题。
附图说明

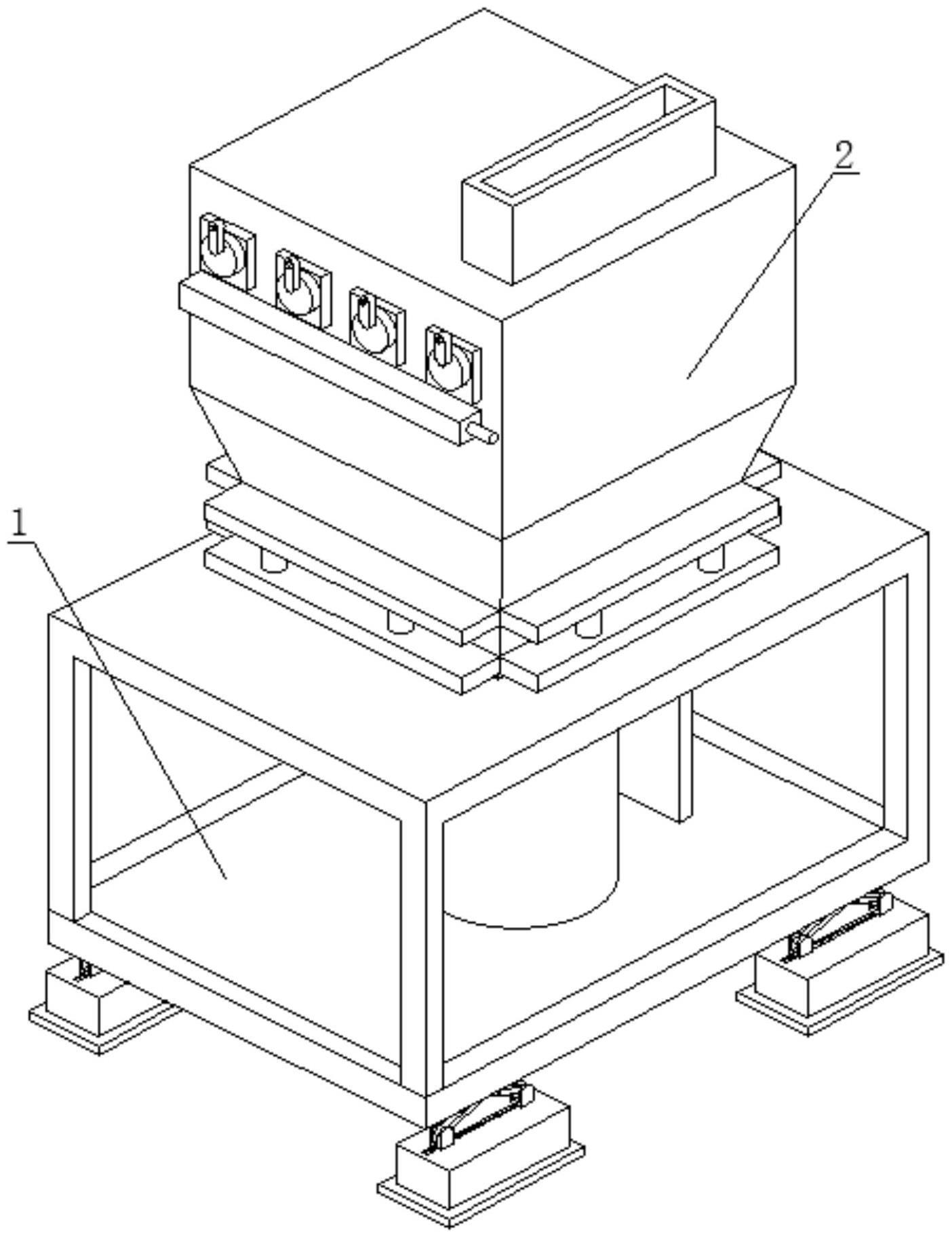

20.图1为本实用新型的整体结构示意图；
21.图2为本实用新型的下料口和弹性弹簧结构图；
22.图3为本实用新型的抖动机构结构图；
23.图4为本实用新型的调节底座和凹槽结构图；
24.图5为本实用新型的第二电机和螺纹块结构图。
25.图中：1、外框体；11、下料口；111、弹性弹簧；112、滑动板；12、抖动机构；121、固定板；122、第一电机；123、转动条；124、滑块；125、滑动环；126、连接杆；127、滑槽；13、调节底座；131、凹槽；132、第二电机；133、正反牙螺杆；134、螺纹块；135、移动块；136、支撑条；137、固定块；138、连接板；2、布料装置本体。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.为进一步了解本实用新型的内容，结合附图对本实用新型作详细描述。
28.结合图1-图3，一种水泥杆混凝土入模布料装置，包括外框体1以及固定连接在外
框体1顶部的布料装置本体2，外框体1的内部滑动连接有下料口11，下料口11与布料装置本体2相通，下料口11的外侧固定连接有滑动板112，滑动板112与外框体1之间固定连接有弹性弹簧111，且弹性弹簧111设置有多组，外框体1的内部还设置有抖动机构12，抖动机构12包括固定连接在外框体1内部的固定板121以及第一电机122。
29.下面结合实施例对本实用新型作进一步的描述。
30.实施例1：
31.请参阅图2和图3，第一电机122的输出端固定连接有转动条123，固定板121的一侧滑动连接有滑动环125，滑动环125的内部滑动连接有滑块124，转动条123的另一端与滑块124转动连接，固定板121的一侧开设有滑槽127，滑动环125的顶部固定连接有连接杆126，连接杆126的另一端通过连接杆126与下料口11固定连接，在布料装置工作的过程中，通常是将水泥通过下料口11进行布置，但现有的布料装置的下料口11在下料的过程中容易引起下料口11的堵塞，此时启动第一电机122，第一电机122带动转动条123旋转，转动条123带动滑块124旋转，滑块124带动滑动环125往复运动，滑动环125带动连接杆126进而使下料口11进行往复运动，通过弹性弹簧111的辅助推力的作用，实现了对下料口11的抖动进而使下料口11防堵的作用，提高了工作效率。
32.实施例2:
33.请参阅图4和图5，外框体1的下方设置有调节底座13，且调节底座13设置有多组，调节底座13的顶部开设有凹槽131，凹槽131的内部固定连接有第二电机132，第二电机132的输出端固定连接有正反牙螺杆133，正反牙螺杆133的左右两端均螺纹连接有螺纹块134，螺纹块134的顶部固定连接有移动块135，移动块135的顶部转动连接有支撑条136，且两组的支撑条136交叉设置，外框体1的底部固定连接有连接板138，且连接板138设置有多组，连接板138的底部固定连接有固定块137，支撑条136的另一端与固定块137转动连接，现有的布料装置在工作的过程中通常会遇到布料地面出现不平的情况，容易造成布料效果不佳，影响布料效果，当某一个角出现不平的情况时，启动第二电机132，第二电机132带动正反牙螺杆133旋转进而使位于正反牙螺杆133两端的螺纹块134移动，螺纹块134移动带动移动块135移动进而使支撑条136转动，支撑条136通过连接板138使外框体1的一角被顶起，实现了能够在地面不平的情况下进行布料的作用，提高了布料效果。
