1.本实用新型涉及沥青处理装置技术领域，尤其涉及一种沥青处理设备。


背景技术：

2.沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，可溶于二硫化碳，沥青是一种防水防潮和防腐的有机胶凝材料，现有的在沥青铺设时，工人们需要将倒在地面的沥青使用铁锹等尽量铲平处理，然后使用压平机械进行平整作业，由于铁锹等作业工具长度限制，工人在进行沥青铺平处理时需要踏入沥青铺洒范围内进行平整处理，不仅弄脏鞋裤，而且对工人体力消耗较大。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在由于铁锹等作业工具长度限制，工人在进行沥青铺平处理时需要踏入沥青铺洒范围内进行平整处理，不仅弄脏鞋裤，而且对工人体力消耗较大的缺点，而提出的一种沥青处理设备。
4.为了实现上述目的，本实用新型采用了如下技术方案：
5.设计一种沥青处理设备，包括固定架,其特征在于，所述固定架为u型架，且所述固定架两端底部均安装有移动轮，所述固定架两侧外部均铰接有把手杆，且所述固定架u型内部滑动设置有调节板，所述调节板与所述固定架之间设置有压料处理机构，所述压料处理机构用于处理沥青压料，所述压料处理机构包括气缸、伸缩柱和压板，所述气缸安装在所述固定架顶部，所述伸缩柱安装在所述气缸的输出端上，所述调节板安装在所述伸缩柱底部，所述压板设置在所述调节板底部，且所述压板为l型板。
6.优选的，所述压板一端与所述调节板底部相铰接，且所述压板另一端与所述调节板平行，且所述压板与所述调节板平行的一端顶部沿长度方向设置有多个支板。
7.优选的，所述支板顶部与所述调节板相接处安装有缓冲板，所述缓冲板为橡胶板。
8.优选的，所述调节板顶部与所述伸缩柱相接处安装有加强板。
9.优选的，所述固定架两侧壁内部均开有限位槽，且所述调节板两端均安装有限位块。
10.本实用新型提出的一种沥青处理设备，有益效果在于：该沥青处理设备利用在固定架上设置的移动轮和把手杆，方便工作人员推动移动，并且通过调节板在压料处理机构上气缸带动伸缩柱和压板的调节下，调节板下压带动压板对沥青进行压平，完成对沥青的平整处理，降低工人的劳动强度和体力消耗。
附图说明

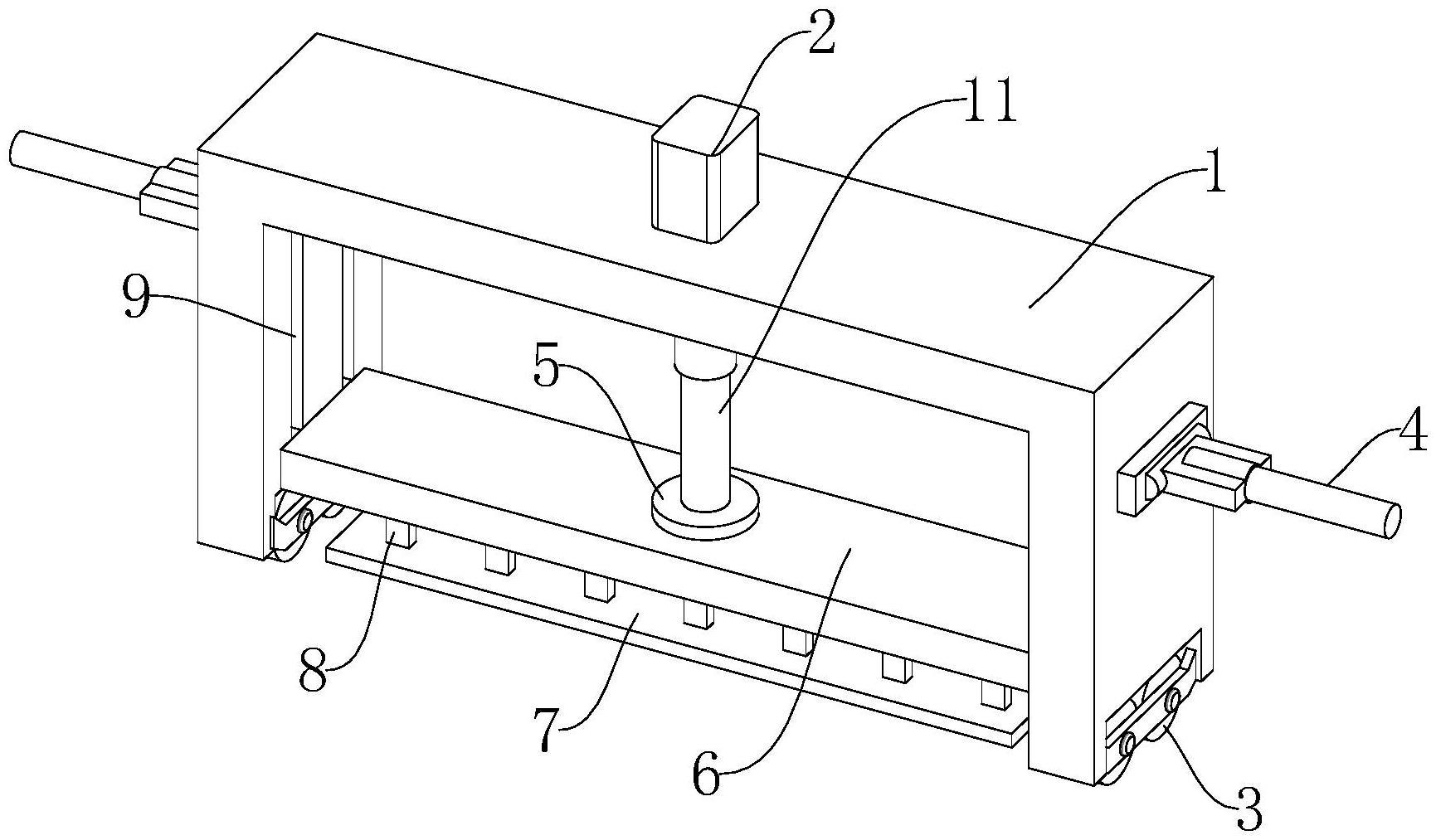

11.图1为本实用新型提出的一种沥青处理设备的立体结构示意图；
12.图2为本实用新型提出的一种沥青处理设备的剖视结构示意图；
13.图3为本实用新型提出的一种沥青处理设备的调节板侧视结构示意图；
14.图4为图2中a处放大结构示意图。
15.图中：固定架1、气缸2、移动轮3、把手杆4、加强板5、调节板6、压板7、支板8、限位槽9、限位块10、伸缩柱11、缓冲板12。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
17.实施例1
18.参照图1-4，一种沥青处理设备，包括固定架1,固定架1为u型架，且固定架1两端底部均安装有移动轮3，固定架1两侧外部均铰接有把手杆4，方便推动固定架移动，且固定架1u型内部滑动设置有调节板6，调节板6顶部与伸缩柱11相接处安装有加强板5，脱离调节板6安装稳定性，调节板6与固定架1之间设置有压料处理机构，压料处理机构用于处理沥青压料，固定架1两侧壁内部均开有限位槽9，且调节板6两端均安装有限位块10，利用限位块10与限位槽9的卡接，提高调节板6的卡接稳定性，压料处理机构包括气缸2、伸缩柱11和压板7，气缸2安装在固定架1顶部，伸缩柱11安装在气缸2的输出端上，调节板6安装在伸缩柱11底部，压板7设置在调节板6底部，且压板7为l型板，便于对沥青进行平整处理。
19.实施例2
20.实施例1中，压板7与调节板6之间仅通过压板7一端相接，其连接稳定性较差，参考图2，作为本实用新型的另一优选实施例，与实施例1的区别在于，压板7一端与调节板6底部相铰接，且压板7另一端与调节板6平行，且压板7与调节板6平行的一端顶部沿长度方向设置有多个支板8，支板8顶部与调节板6相接处安装有缓冲板12，缓冲板12为橡胶板，利用支板8提高压板7与调节板6之间的支撑稳定性，并且缓冲板12的设置方便在进行沥青平整时压板7跟随沥青厚度的变化进行姿态调节，方便进行沥青平整处理。
21.工作原理：工人启动气缸2，并且根据待平整的沥青厚度对伸缩柱11和调节板6的位置进行调节，然后工人调节把手杆4的位置，从而提高推动把手杆4带动固定架1移动，同时，通过固定架1底部设置的压板7对沥青进行压平，完成沥青平整处理，降低工人劳动强度和体力消耗。
22.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种沥青处理设备，包括固定架(1),其特征在于，所述固定架(1)为u型架，且所述固定架(1)两端底部均安装有移动轮(3)，所述固定架(1)两侧外部均铰接有把手杆(4)，且所述固定架(1)u型内部滑动设置有调节板(6)，所述调节板(6)与所述固定架(1)之间设置有压料处理机构，所述压料处理机构用于处理沥青压料，所述压料处理机构包括气缸(2)、伸缩柱(11)和压板(7)，所述气缸(2)安装在所述固定架(1)顶部，所述伸缩柱(11)安装在所述气缸(2)的输出端上，所述调节板(6)安装在所述伸缩柱(11)底部，所述压板(7)设置在所述调节板(6)底部，且所述压板(7)为l型板。2.根据权利要求1所述的沥青处理设备，其特征在于，所述压板(7)一端与所述调节板(6)底部相铰接，且所述压板(7)另一端与所述调节板(6)平行，且所述压板(7)与所述调节板(6)平行的一端顶部沿长度方向设置有多个支板(8)。3.根据权利要求2所述的沥青处理设备，其特征在于，所述支板(8)顶部与所述调节板(6)相接处安装有缓冲板(12)，所述缓冲板(12)为橡胶板。4.根据权利要求1所述的沥青处理设备，其特征在于，所述调节板(6)顶部与所述伸缩柱(11)相接处安装有加强板(5)。5.根据权利要求1所述的沥青处理设备，其特征在于，所述固定架(1)两侧壁内部均开有限位槽(9)，且所述调节板(6)两端均安装有限位块(10)。

技术总结
本实用新型涉及沥青处理装置技术领域，尤其是一种沥青处理设备，包括固定架,所述固定架为u型架，且所述固定架两端底部均安装有移动轮，所述固定架两侧外部均铰接有把手杆，且所述固定架u型内部滑动设置有调节板，所述调节板与所述固定架之间设置有压料处理机构，所述压料处理机构包括气缸、伸缩柱和压板，所述气缸安装在所述固定架顶部，所述伸缩柱安装在所述气缸的输出端上，所述调节板安装在所述伸缩柱底部，所述压板设置在所述调节板底部，且所述压板为l型板，所述压板另一端与所述调节板平行，且所述压板与所述调节板平行的一端顶部沿长度方向设置有多个支板，本实用新型方便对沥青进行铺平，方便进行沥青铺设处理。方便进行沥青铺设处理。方便进行沥青铺设处理。


技术研发人员：祁俊人 祁荣硕
受保护的技术使用者：西吉县恒昌建材有限责任公司
技术研发日：2023.04.11
技术公布日：2023/9/19
