1.本实用新型涉及清洗驱动技术领域，具体为一种隧道清洗机的驱动机构。


背景技术：

2.目前隧道清洗机是在行驶过程中向隧道壁面、地下车道壁面及路标等作业面上高压喷洒混入洗涤剂的水，再用清洗刷清洗的设备，用高压水泵迅速清洗，装有大容量水箱提高作业效率。隧道清洗机的清洗刷可根据作业条件更换使用。
3.目前隧道清洗机上的折臂式起重器结构复杂，导致操作人员需要高超的操作技术，才能使用折臂式起重器，新人很难驾驭，导致清洗效率降低，其次，清洗部分会随着折臂式起重器的角度调整二改变垂直角度，容易导致清洗部分不能与隧道内壁平行，导致清洗不干净。


技术实现要素：

4.本实用新型提供了一种隧道清洗机的驱动机构，通过伸缩主杆、伸缩副杆和转动杆，可以使简单化折臂式起重器结构，使操作人员方便操作，降低了操作条件，从而提高隧道清洗效率，通过连接主框、连接副框、连接框和清扫电机，可以使清洗机部分在垂直状态下进行转动，使清洗部分随着水流对隧道内壁进行清洗。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种隧道清洗机的驱动机构，包括：
6.固定底板；
7.固定转动机构，设于固定底板上；
8.转动伸缩机构，设于固定转动机构上，用于调整清洗部分的角度并进行伸缩；
9.连接转动机构，设于转动伸缩机构上，用于保持清洗部分的垂直角度，并对清洗机构提供动力；
10.清洗机构，设于连接转动机构上，用于清洗隧道内壁上的污渍。
11.作为本实用新型一种隧道清洗机的驱动机构，所述固定转动机构包括固定底框、底座电机和固定顶框，所述固定底框的底部固定于固定底板的顶部处，所述固定顶框的底部固定于固定底框的顶部处，所述底座电机的底部安装设于固定底板的顶部处。
12.作为本实用新型一种隧道清洗机的驱动机构，所述转动伸缩机构包括转动杆、伸缩主杆和伸缩副杆，所述转动杆的底部滑动嵌设于固定顶框与固定底框之间，所述转动杆的底部中心处套设于底座电机的输出端处，所述伸缩主杆的一端活动连接于转动杆的顶端处。
13.作为本实用新型一种隧道清洗机的驱动机构，所述伸缩副杆的一端活动连接于转动杆的外壁处，所述伸缩副杆的另一端活动连接于伸缩主杆的外壁处。
14.作为本实用新型一种隧道清洗机的驱动机构，所述连接转动机构包括连接主框、连接副框、固定板、固定连接框和清扫电机，所述连接主框的顶部活动连接于伸缩主杆上，
所述固定板的顶部固定于连接主框的顶部处，所述固定连接框的顶部固定于固定板的底部处，所述连接副框的外壁滑动嵌设于固定连接框的内壁处。
15.作为本实用新型一种隧道清洗机的驱动机构，所述清扫电机的顶部安装设于连接主框的内壁顶部处，所述清扫电机的输出端嵌设于连接副框的顶部处。
16.作为本实用新型一种隧道清洗机的驱动机构，所述清洗机构包括清洗柱、连接杆、清洗毛和固定杆，所述连接杆的一端嵌设于连接副框的顶部处，所述连接杆的另一端固定于清洗柱的顶部处，所述固定杆的外壁嵌设于连接杆与连接副框连接处，所述清洗毛固定于清洗柱的外壁处。
17.本实用新型提供了一种隧道清洗机的驱动机构。具备以下有益效果：
18.(1)该隧道清洗机的驱动机构，通过伸缩主杆、伸缩副杆和转动杆，可以使简单化折臂式起重器结构，使操作人员方便操作，降低了操作条件，从而提高隧道清洗效率。
19.(2)该隧道清洗机的驱动机构，通过连接主框、连接副框、连接框和清扫电机，可以使清洗机部分在垂直状态下进行转动，使清洗部分随着水流对隧道内壁进行清洗。
附图说明
20.图1为本实用新型的正视图；
21.图2为本实用新型的剖视图；

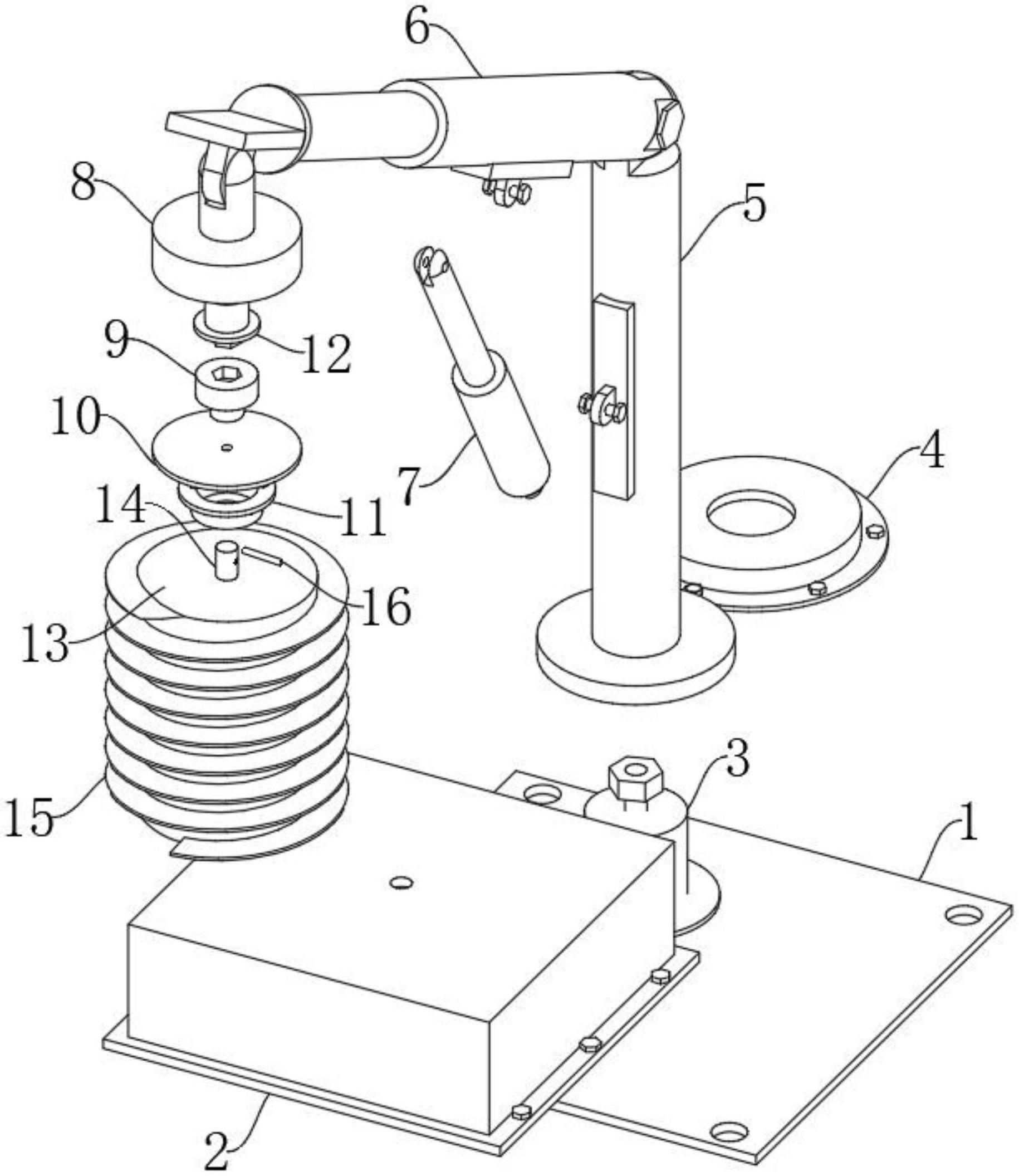

22.图3为本实用新型的爆炸图；
23.图4为本实用新型a的放大示意图。
24.图中：1、固定底板；2、固定底框；3、底座电机；4、固定顶框；5、转动杆；6、伸缩主杆；7、伸缩副杆；8、连接主框；9、连接副框；10、固定板；11、连接框；12、清扫电机；13、清洗柱；14、连接杆；15、清洗毛；16、固定杆。
具体实施方式
25.下面将结合本实用实施例中的附图，对本实用实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用一部分实施例，而不是全部的实施例。基于本实用中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用保护的范围。
26.在本实用的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
27.在本实用的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用中的具体含义。
28.请参阅图1-4，本实用新型提供一种技术方案：一种隧道清洗机的驱动机构，包括：
29.固定底板1；
30.固定转动机构，设于固定底板1上；
31.转动伸缩机构，设于固定转动机构上，用于调整清洗部分的角度并进行伸缩；
32.连接转动机构，设于转动伸缩机构上，用于保持清洗部分的垂直角度，并对清洗机构提供动力；
33.清洗机构，设于连接转动机构上，用于清洗隧道内壁上的污渍。
34.本实施方案中：通过固定底板1，固定底板1固定在清洗车上，起到连接固定的作用，通过固定转动机构，可以提供动力，使转动伸缩机构进行左右移动，通过转动伸缩机构，可以调整清扫部分的角度，同时可以将清扫部分延长，便于清洗，通过连接转动机构，可以提供清洗机构动力，同时保持清洗部分的垂直角度，通过清洗机构，配合水流可以对隧道内壁进行清洗。
35.具体的，固定转动机构包括固定底框2、底座电机3和固定顶框4，固定底框2的底部固定于固定底板1的顶部处，固定顶框4的底部固定于固定底框2的顶部处，底座电机3的底部安装设于固定底板1的顶部处。
36.本实施例中：通过固定底框2与固定顶框4，可以对转动伸缩机构进行固定，提高清扫机的稳定性，通过底座电机3，可以使转动伸缩机构进行左右移动。
37.具体的，转动伸缩机构包括转动杆5、伸缩主杆6和伸缩副杆7，转动杆5的底部滑动嵌设于固定顶框4与固定底框2之间，转动杆5的底部中心处套设于底座电机3的输出端处，伸缩主杆6的一端活动连接于转动杆5的顶端处。
38.本实施例中：通过伸缩主杆6，伸缩主杆6通过液压方式推动输出端，使清扫机构前后移动，使简单化折臂式起重器结构，使操作人员方便操作，降低了操作条件，从而提高隧道清洗效率。
39.具体的，伸缩副杆7的一端活动连接于转动杆5的外壁处，伸缩副杆7的另一端活动连接于伸缩主杆6的外壁处。
40.本实施例中：通过伸缩副杆7，转动杆5与伸缩主杆6在伸缩副杆7液压作用下，推动伸缩主杆6进行上下角度移动。
41.具体的，连接转动机构包括连接主框8、连接副框9、固定板10、固定连接框11和清扫电机12，连接主框8的顶部活动连接于伸缩主杆6上，固定板10的顶部固定于连接主框8的顶部处，固定连接框11的顶部固定于固定板10的底部处，连接副框9的外壁滑动嵌设于固定连接框11的内壁处。
42.本实施例中：通过连接主框8，连接主框8活动连接在伸缩主杆6上，使连接转动机构在移动的过程中可以保持垂直状态，可以使清洗机部分在垂直状态下进行转动，使清洗部分随着水流对隧道内壁进行清洗。
43.具体的，清扫电机12的顶部安装设于连接主框8的内壁顶部处，清扫电机12的输出端嵌设于连接副框9的顶部处。
44.本实施例中：通过清扫电机12，清扫电机12输出端带动连接副框9进行转动，从而连接副框9带动清扫机构进行转动。
45.具体的，清洗机构包括清洗柱13、连接杆14、清洗毛15和固定杆16，连接杆14的一端嵌设于连接副框9的顶部处，连接杆14的另一端固定于清洗柱13的顶部处，固定杆16的外
壁嵌设于连接杆14与连接副框9连接处，清洗毛15固定于清洗柱13的外壁处。
46.本实施例中：通过固定杆16，固定杆16的嵌设在连接杆14与连接副框9连接处，可以使清洗机构与连接转动机构连接，通过清洗毛15，可以对隧道内壁清洗。
47.使用时，启动电源，底座电机3带动转动伸缩机构进行左右移动，伸缩主杆6通过液压方式推动输出端，使清扫机构前后移动，使简单化折臂式起重器结构，使操作人员方便操作，降低了操作条件，从而提高隧道清洗效率，伸缩副杆7，转动杆5与伸缩主杆6在伸缩副杆7液压作用下，推动伸缩主杆6进行上下角度移动，连接主框8活动连接在伸缩主杆6上，使连接转动机构在移动的过程中可以保持垂直状态，可以使清洗机部分在垂直状态下进行转动，使清洗部分随着水流对隧道内壁进行清洗，清扫电机12输出端带动连接副框9进行转动，从而连接副框9带动清扫机构进行转动，固定杆16的嵌设在连接杆14与连接副框9连接处，可以使清洗机构与连接转动机构连接，清洗毛15，可以对隧道内壁清洗。
48.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
