1.本实用新型涉及桥梁工程技术领域，具体为一种钢栈桥墩柱与承台连接预埋件。


背景技术：

2.桥梁(bridge)指的是为道路跨越天然或人工障碍物而修建的建筑物，[1]它架设在江河湖海上，使车辆行人等能顺利通行。桥梁一般由上部结构、下部结构和附属构造物组成，上部结构主要指桥跨结构和支座系统；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等，桥梁按照结构体系划分，有梁式桥、拱桥、刚架桥、悬索承重(悬索桥、斜拉桥)四种基本体系。
[0003]
现有一种授权公告号为cn111379219a的中国专利，公开了一种装配式桥梁墩柱与承台连接结构及其施工方法，包括承台、墩柱以及用于连接承台和墩柱的上连接钢板及下连接钢板，所述承台与墩柱内均内埋有钢筋，承台与墩柱内的钢筋分布呈竖直对应设置，墩柱内钢筋的下端部均设有钢套管，所述上连接钢板上设有与所述钢套管相适配的套管定位孔，所述下连接钢板上设有与承台上裸露钢筋相适配的钢筋定位孔，所述下连接钢板上设有注浆槽及排气孔，本技术能够精确定位墩柱中的钢套管和承台上冒出的竖向钢筋，增强墩柱抗侧向力的能力和抗震性能,但是上述技术方案在使用时，柱与承台在连接过程中墩柱中的钢套管和承台上冒出的竖向钢筋之间定位套设不便，从而增加了工作人员的麻烦，影响了工作效率，故而提出一种钢栈桥墩柱与承台连接预埋件来解决上述问题。


技术实现要素：

[0004]
针对现有技术的不足，本实用新型提供了一种钢栈桥墩柱与承台连接预埋件，具备操作简单、定位方便等优点，解决了上述技术在连接过程中墩柱中的钢套管和承台上冒出的竖向钢筋之间定位套设不便的问题。
[0005]
为实现上述目的，本实用新型提供如下技术方案：一种钢栈桥墩柱与承台连接预埋件，包括承台和墩柱，所述承台顶部固定连接有下连接板，所述下连接板顶部固定连接有钢筋，所述墩柱底部固定连接有上连接板，所述上连接板与墩柱内部均开设有连接孔，所述承台顶部设置有连接组件；
[0006]
所述连接组件包括有活动连接于承台顶部的定位块，所述定位块顶部固定连接有固定块，所述定位块内部活动连接有固定件，所述固定块内部开设有导向槽，所述固定块内部开设有螺纹孔，所述螺纹孔内部螺纹连接有螺栓，所述螺栓外表面螺纹连接有螺母，所述墩柱外表面固定连接有导向块，所述导向块内部开设有通孔。
[0007]
进一步，所述螺栓位于固定块内部且贯穿固定块，所述螺母活动连接于固定块外表面。
[0008]
进一步，所述上连接板尺寸与下连接板尺寸相同，所述连接孔尺寸大于钢筋尺寸。
[0009]
进一步，所述墩柱外表面开设有注浆孔，所述注浆孔与连接孔连通。
[0010]
进一步，所述下连接板内部开设有透气孔，所述固定件活动连接于承台内部。
[0011]
进一步，所述导向块尺寸小于导向槽尺寸，所述通孔尺寸大于螺栓尺寸。
[0012]
与现有技术相比，本技术的技术方案具备以下有益效果：
[0013]
该钢栈桥墩柱与承台连接预埋件，当承台与墩柱之间进行连接时，先将定位块放置到合适的位置，然后在承台顶部开设定位孔，然后将固定件敲进行定位孔内部对定位块进行固定，再将墩柱通过吊装的方式从承台的上方缓慢下落到承台上，同时使导向块卡到导向槽内部，墩柱再下降时钢筋机会定位到连接孔内部，直到上连接板与下连接板完全贴合，从而实现承台与墩柱承插式连接时的精确定位组装，然后再将上连接板与下连接板之间焊接，同时向注浆孔内部注浆，增加承台与墩柱之间的稳定性。
附图说明
[0014]

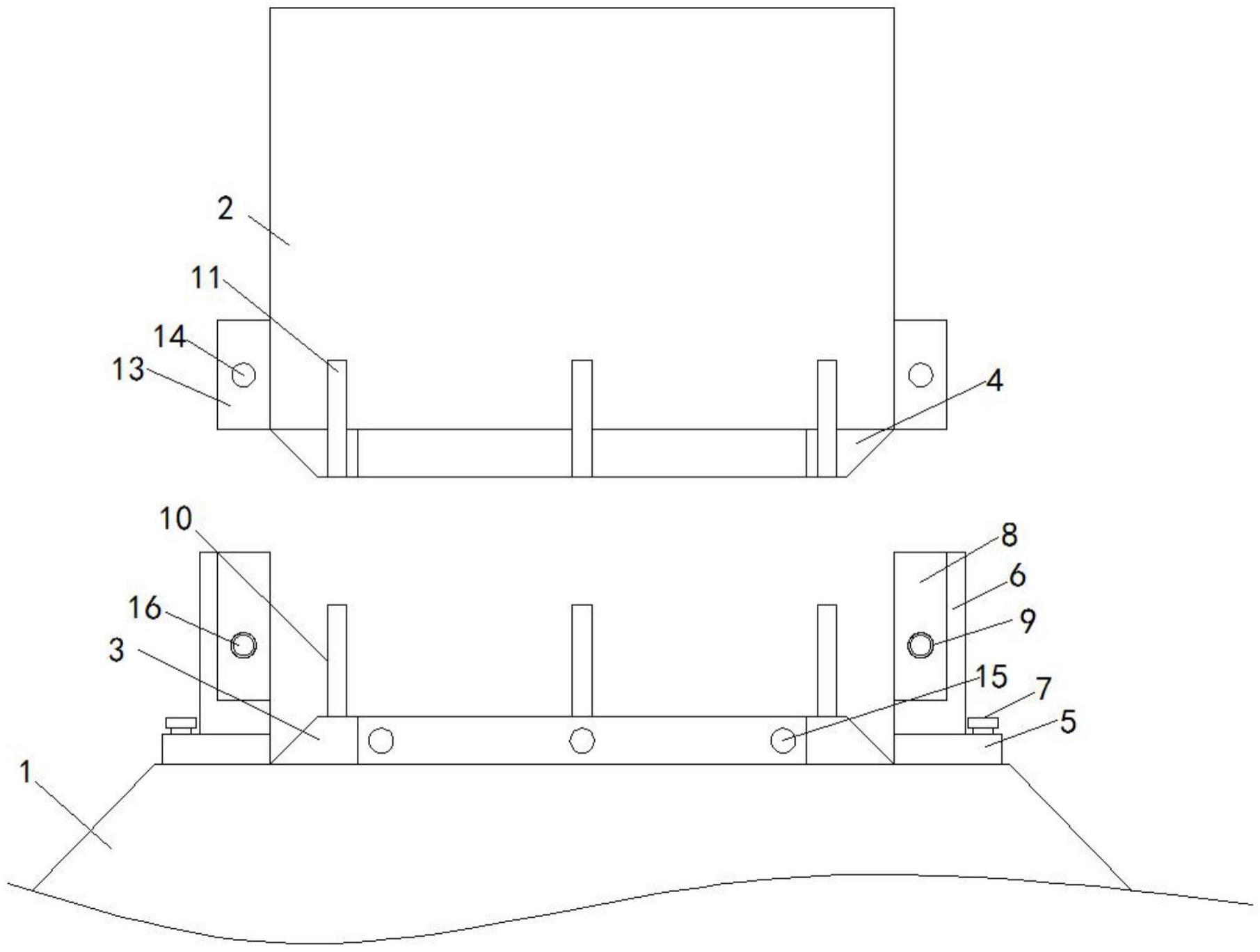

图1为本实用新型结构示意图；
[0015]
图2为本实用新型结构俯剖图；
[0016]
图3为本实用新型结构墩柱正视图。
[0017]
图中：1承台、2墩柱、3下连接板、4上连接板、5定位块、6固定块、7固定件、8导向槽、9螺纹孔、10钢筋、11连接孔、12注浆孔、13导向块、14通孔、15透气孔、16螺栓、17螺母。
具体实施方式
[0018]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0019]
请参阅图1-3，本实施例中的一种钢栈桥墩柱与承台连接预埋件，包括承台1和墩柱2，承台1顶部固定连接有下连接板3，下连接板3顶部固定连接有钢筋10，墩柱2底部固定连接有上连接板4，上连接板4尺寸与下连接板3尺寸相同，上连接板4与墩柱2内部均开设有连接孔11，连接孔11尺寸大于钢筋10尺寸，承台1顶部设置有连接组件。
[0020]
其中，连接组件包括有活动连接于承台1顶部的定位块5，定位块5顶部固定连接有固定块6，定位块5内部活动连接有固定件7，固定件7活动连接于承台1内部，固定块6内部开设有导向槽8，固定块6内部开设有螺纹孔9，螺纹孔9内部螺纹连接有螺栓16，螺栓16位于固定块6内部且贯穿固定块6，螺栓16外表面螺纹连接有螺母17，螺母17活动连接于固定块6外表面，墩柱2外表面固定连接有导向块13，导向块13尺寸小于导向槽8尺寸，导向块13内部开设有通孔14，通孔14尺寸大于螺栓16尺寸。当承台1与墩柱2之间进行连接时，先将定位块5放置到合适的位置，然后在承台1顶部开设定位孔，然后将固定件7敲进行定位孔内部对定位块5进行固定，再将墩柱2通过吊装的方式从承台1的上方缓慢下落到承台1上，同时使导向块13卡到导向槽8内部，墩柱2再下降时钢筋10机会定位到连接孔11内部，直到上连接板4与下连接板3完全贴合，从而实现承台1与墩柱2承插式连接时的精确定位组装，然后再将上连接板4与下连接板3之间焊接，增加承台1与墩柱2之间的稳定性。
[0021]
本实施例中，墩柱2外表面开设有注浆孔12，注浆孔12与连接孔11连通，下连接板3内部开设有透气孔15，向注浆孔12内部注浆，增加承台1与墩柱2之间的稳定性，通过设置透气孔15，可以便于注浆，增加承台1与墩柱2之间的稳定性。
[0022]
上述实施例的工作原理为：
[0023]
该钢栈桥墩柱与承台连接预埋件，当承台1与墩柱2之间进行连接时，先将定位块5放置到合适的位置，然后在承台1顶部开设定位孔，然后将固定件7敲进行定位孔内部对定位块5进行固定，再将墩柱2通过吊装的方式从承台1的上方缓慢下落到承台1上，同时使导向块13卡到导向槽8内部，墩柱2再下降时钢筋10机会定位到连接孔11内部，直到上连接板4与下连接板3完全贴合，从而实现承台1与墩柱2承插式连接时的精确定位组装，然后再将上连接板4与下连接板3之间焊接，同时向注浆孔12内部注浆，增加承台1与墩柱2之间的稳定性。
[0024]
