1.本实用新型属于人行道路肩石拔除技术领域，尤其涉及一种人行道路肩石拔除机。


背景技术：

2.人行道路肩石拔除机是在市政工程修整的过程中，对道路边缘的肩石夹紧并提升，从而将泥土中的肩石拔除，这样辅助施工人员进行市政工程的修成工作，申请号为：cn202120065119.2的一种市政工程用人行道路肩石拔除装置，包括底板，所述底板的下端设置有滑轮，所述底板的上端外表面设置有顶升气缸，所述顶升气缸的上端外表面设置有顶板，所述顶板的下端外表面设置有连接块，所述连接块的两侧外表面设置有夹紧机构，所述夹紧机构的下端外表面设置有松土机构，普通的人行道路肩石拔除机其夹紧提升过程中容易失衡导致该装置倾倒，并随之影响其工作的效率。


技术实现要素：

3.为了解决上述技术问题，本实用新型提供一种人行道路肩石拔除机，实现夹紧提升处进行支撑的功能，有效的防止在拔除肩石时会倾倒影响工作效率的问题。
4.其技术方案是这样的：一种人行道路肩石拔除机，包括底座，底座下端的四周均轴接有万向轮；底座上端的左右两侧均螺栓支撑有升降电缸；升降电缸输出轴螺栓支撑有提升板；提升板下端的左侧焊接有限制板；限制板左端的下部焊接有侧支架板；侧支架板在左端下部焊接有夹紧电缸，并且在夹紧电缸的输出轴上螺栓支撑有夹紧拔除板；底座的左端支撑有吊装位移组装座结构；吊装位移组装座结构内侧支撑有侧支固架结构，其特征在于，所述的侧支固架结构包括支固杆，支固杆内部上方开设有螺纹孔；支固杆下端活动镶嵌有活动座；活动座内侧轴接有移动轮。
5.优选的，所述的螺纹孔内螺纹连接有螺纹长杆。
6.与现有技术相比，本实用新型的有益效果为：
7.本实用新型中，所述的支固杆的设置，配合对肩石夹紧提升的一侧进行支撑，从而在施工过程中盖装置不会倾倒影响工作效率。
8.本实用新型中，所述的螺纹孔的设置，配合吊装位移组装座结构连接并随之进行位移调节。
9.本实用新型中，所述的活动座和移动轮的设置，在进行支撑的同时辅助移动运输。
附图说明

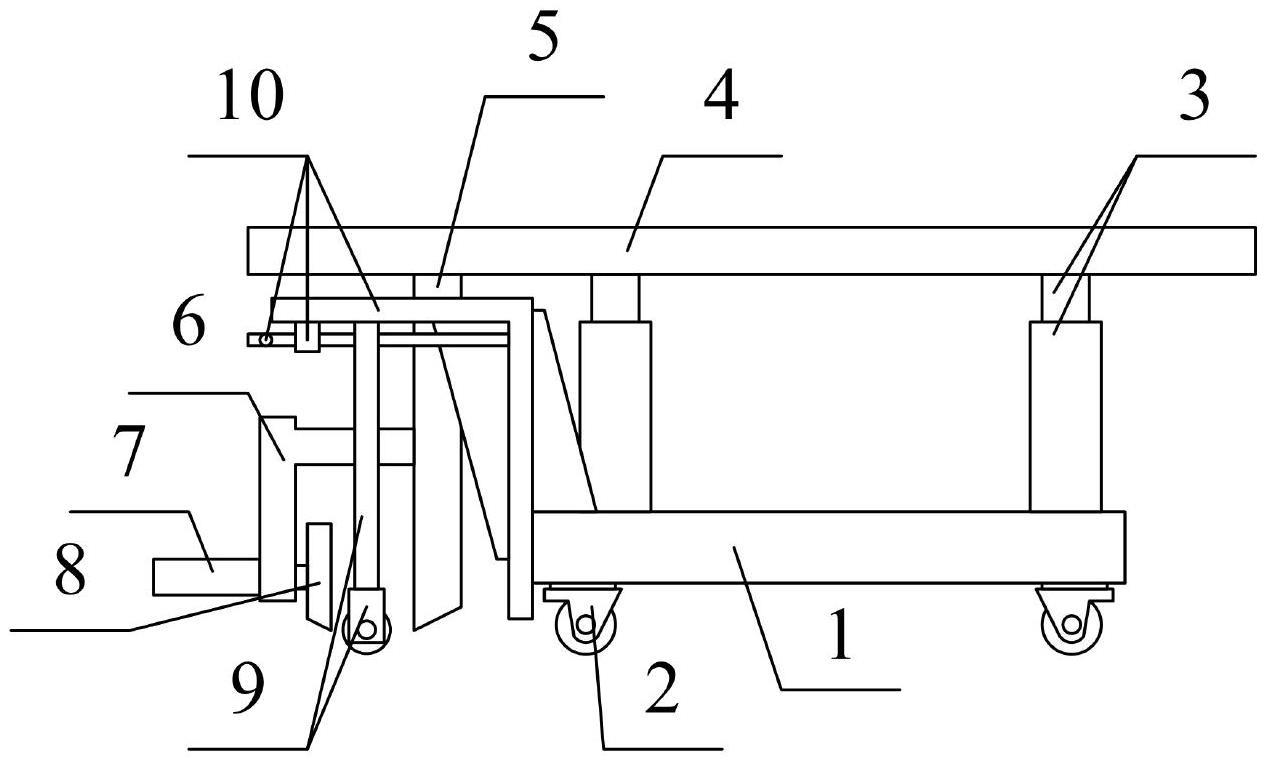

10.图1是本实用新型的结构示意图。
11.图2是本实用新型的侧支固架结构的结构示意图。
12.图3是本实用新型的吊装位移组装座结构的结构示意图。
13.图中：
14.1、底座；2、万向轮；3、升降电缸；4、提升板；5、限制板；6、侧支架板；7、夹紧电缸；8、夹紧拔除板；9、侧支固架结构；91、支固杆；92、螺纹孔；93、活动座；94、移动轮；10、吊装位移组装座结构；101、倒l型支板；102、定位座；103、螺纹长杆；104、防滑杆；105、加固三角板。
具体实施方式
15.以下结合附图对本实用新型做进一步描述：
16.实施例：
17.如附图1所示，一种人行道路肩石拔除机，包括底座1，底座1下端的四周均轴接有万向轮2；底座1上端的左右两侧均螺栓支撑有升降电缸3；升降电缸3输出轴螺栓支撑有提升板4；提升板4下端的左侧焊接有限制板5；限制板5左端的下部焊接有侧支架板6；侧支架板6在左端下部焊接有夹紧电缸7，并且在夹紧电缸7的输出轴上螺栓支撑有夹紧拔除板8；底座1的左端支撑有吊装位移组装座结构10；吊装位移组装座结构10内侧支撑有侧支固架结构9。
18.如附图2所示，上述实施例中，具体的，所述的侧支固架结构9包括支固杆91，支固杆91内部上方开设有螺纹孔92；支固杆91下端活动镶嵌有活动座93；活动座93内侧轴接有移动轮94；所转动的螺纹长杆103带动支固杆91以及活动座93进行平移调节使用。
19.如附图3所示，上述实施例中，具体的，所述的吊装位移组装座结构10包括倒l型支板101，倒l型支板101内壁的左上部焊接有定位座102；定位座102内部和倒l型支板101内部右上侧均活动支撑有螺纹长杆103；转动防滑杆104使螺纹长杆103转动使用；螺纹长杆103内部的左侧焊接有防滑杆104。
20.上述实施例中，具体的，所述的支固杆91上端紧贴倒l型支板101内壁的上方，移动过程中起到了限位的功能。
21.上述实施例中，具体的，所述的支固杆91与活动座93之间活动连接，并且在活动座93内活动支撑移动轮94，便于配合移动轮94转向调节。
22.上述实施例中，具体的，所述的倒l型支板101焊接在底座1的左端，并且倒l型支板101和底座1之间焊接有加固三角板105，所述的倒l型支板101内侧焊接有加固三角板105，使倒l型支板101稳固的进行安装使用。
23.上述实施例中，具体的，所述的螺纹长杆103配合防滑杆104组装呈t型，方便的手动操作进行使用。
24.上述实施例中，具体的，所述的定位座102内部对螺纹长杆103活动支撑，辅助螺纹长杆103活动支撑并使用。
25.工作原理
26.本实用新型的工作原理：在人行道路肩石拔除时，配合万向轮2使底座1移动并且侧支架板6和限制板5套在肩石的上方，之后驱动升降电缸3配合提升板4带动限制板5以及侧支架板6下降，再之后驱动夹紧电缸7带动夹紧拔除板8配合限制板5实现肩石的夹紧固定，完成后驱动升降电缸3进行提升从而实现拔除肩石的工作，在提升的同时侧支架板6侧一侧会通过倒l型支板101、支固杆91和移动轮94来进行稳固支撑，在需要调节支固杆91位置进行使用时，转动防滑杆104使螺纹长杆103转动，并且所转动的螺纹长杆103带动支固杆91以及活动座93进行平移调节使用。
27.利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。


技术特征：
1.一种人行道路肩石拔除机，该人行道路肩石拔除机，包括底座(1)，底座(1)下端的四周均轴接有万向轮(2)；底座(1)上端的左右两侧均螺栓支撑有升降电缸(3)；升降电缸(3)输出轴螺栓支撑有提升板(4)；提升板(4)下端的左侧焊接有限制板(5)；限制板(5)左端的下部焊接有侧支架板(6)；侧支架板(6)在左端下部焊接有夹紧电缸(7)，并且在夹紧电缸(7)的输出轴上螺栓支撑有夹紧拔除板(8)；底座(1)的左端支撑有吊装位移组装座结构(10)；吊装位移组装座结构(10)内侧支撑有侧支固架结构(9)，其特征在于，所述的侧支固架结构(9)包括支固杆(91)，支固杆(91)内部上方开设有螺纹孔(92)；支固杆(91)下端活动镶嵌有活动座(93)；活动座(93)内侧轴接有移动轮(94)。2.如权利要求1所述的人行道路肩石拔除机，其特征在于，所述的吊装位移组装座结构(10)包括倒l型支板(101)，倒l型支板(101)内壁的左上部焊接有定位座(102)；定位座(102)内部和倒l型支板(101)内部右上侧均活动支撑有螺纹长杆(103)；螺纹长杆(103)内部的左侧焊接有防滑杆(104)。3.如权利要求1所述的人行道路肩石拔除机，其特征在于，所述的支固杆(91)上端紧贴倒l型支板(101)内壁的上方。4.如权利要求1所述的人行道路肩石拔除机，其特征在于，所述的螺纹孔(92)内螺纹连接有螺纹长杆(103)。5.如权利要求1所述的人行道路肩石拔除机，其特征在于，所述的支固杆(91)与活动座(93)之间活动连接，并且在活动座(93)内活动支撑移动轮(94)。6.如权利要求2所述的人行道路肩石拔除机，其特征在于于，所述的螺纹长杆(103)配合防滑杆(104)组装呈t型，所述的定位座(102)内部对螺纹长杆(103)活动支撑。

技术总结
本实用新型提供一种人行道路肩石拔除机，包括底座，底座下端的四周均轴接有万向轮；底座上端的左右两侧均螺栓支撑有升降电缸；升降电缸输出轴螺栓支撑有提升板；提升板下端的左侧焊接有限制板；限制板左端的下部焊接有侧支架板；侧支架板在左端下部焊接有夹紧电缸，并且在夹紧电缸的输出轴上螺栓支撑有夹紧拔除板；底座的左端支撑有吊装位移组装座结构；吊装位移组装座结构内侧支撑有侧支固架结构。本实用新型通过侧支固架结构的设置，配合对肩石夹紧提升的一侧进行支撑，从而在施工过程中盖装置不会倾倒影响工作效率。装置不会倾倒影响工作效率。装置不会倾倒影响工作效率。


技术研发人员：杨平成 吴建鑫 李青伟 旦正才仁 王吉凤 赵隆鹏
受保护的技术使用者：青海山水建设工程有限公司
技术研发日：2022.12.29
技术公布日：2023/9/19
