1.本实用新型属于操作平台领域，具体地说是一种桥墩吊围栏安装操作平台。


背景技术：

2.桥墩吊围栏安装操作平台，是用于在桥墩的顶部四周安装围栏的支撑平台，用于在无着力的桥墩上，起到支撑安装工人的目的，安装工人可站在操作平台上对桥墩吊围栏进行安装，现在的桥墩吊围栏安装方式通常采用大型云梯的方式，或者悬吊的方式进行围栏的安装。
3.通过大型云梯的桥墩吊围栏安装方式再转换角度时极为不便，由于大型云梯的体积较大转换角度时具有极大的局限性，用悬吊的方式，工人的安全性也得不到保障，并且悬吊的桥墩吊围栏安装方式，不方便工人拿取支撑桥墩吊围栏的材料，由于桥墩吊围栏的重量较重，桥墩吊围栏材料的拿取极为不便。
4.综上，因此本实用新型提供了一种桥墩吊围栏安装操作平台，以解决上述问题。


技术实现要素：

5.为了解决上述技术问题，本实用新型提供一种桥墩吊围栏安装操作平台，以解决现有技术中通过大型云梯的桥墩吊围栏安装方式再转换角度时极为不便，由于大型云梯的体积较大转换角度时具有极大的局限性，用悬吊的方式，工人的安全性也得不到保障，并且悬吊的桥墩吊围栏安装方式，不方便工人拿取支撑桥墩吊围栏的材料，由于桥墩吊围栏的重量较重，桥墩吊围栏材料的拿取极为不便等问题。
6.一种桥墩吊围栏安装操作平台，包括支撑架，所述支撑架的底部安装有底座，所述底座上安装有螺栓，所述支撑架上安装有电动机，所述电动机上安装有主动轴，所述主动轴的头部安装有横架，所述横架的一端内部活动连接有限位块，所述限位块的一侧安装有活动杆的一端，所述活动杆的另一端固定连接有连接杆，所述连接杆上装配有平台机构。
7.优选的，所述平台机构包括转杆、收卷架、绳索和安装平台，所述转杆穿插于连接杆的内部并对称分布。
8.优选的，所述转杆的头部安装有收卷架，所述收卷架的表面缠绕有绳索，所述绳索的底部安装有安装平台。
9.优选的，所述转杆的中部固定连接有从动齿轮，所述从动齿轮的表面啮合有主动齿轮，所述主动齿轮安装在电机上，所述电机安装在连接杆上。
10.优选的，所述连接杆的一端表面安装有液压杆的活动轴，所述液压杆的固定端安装在横架的表面。
11.优选的，所述横架的底部固定连接有旋转块，所述旋转块套接在支撑架表面凸起的t型台上，且旋转块和t型台之间为旋转活动结构。
12.优选的，所述旋转块上安装有活动的滚轮，所述滚轮表面贴合于t型台的外壁上。
13.与现有技术相比，本实用新型具有如下有益效果：
14.1、本实用新型通过支撑架、底座、螺栓、电动机、主动轴、横架之间的相互配合，通过启动电动机，电动机带动主动轴旋转，主动轴带动横架旋转，从而带动横架进行位置的旋转调节，从而达到调节安装平台位置的目的，同时启动液压杆，液压杆长度的调节，可控制连接杆的水平位置移动，随着连接杆水平位置的移动，限位块和活动杆在横架的内部伸缩活动，从而调整安装平台的位置，使得安装平台的位置和桥墩的形状相匹配，使得安装平台始终保证着与桥墩相贴合的目的。
15.2、本实用新型通过，启动电机，电机带动主动齿轮旋转，主动齿轮与从动齿轮之间的相互啮合，使得从动齿轮转动，从动齿轮带动转杆进行转动，随着转杆的转动收卷架进行旋转，在收卷架旋转的过程中收卷架对绳索进行收卷和放松，从而达到调整安装平台高度的目的，使得安装平台的高度刚好适配安装工人安装的高度。
附图说明

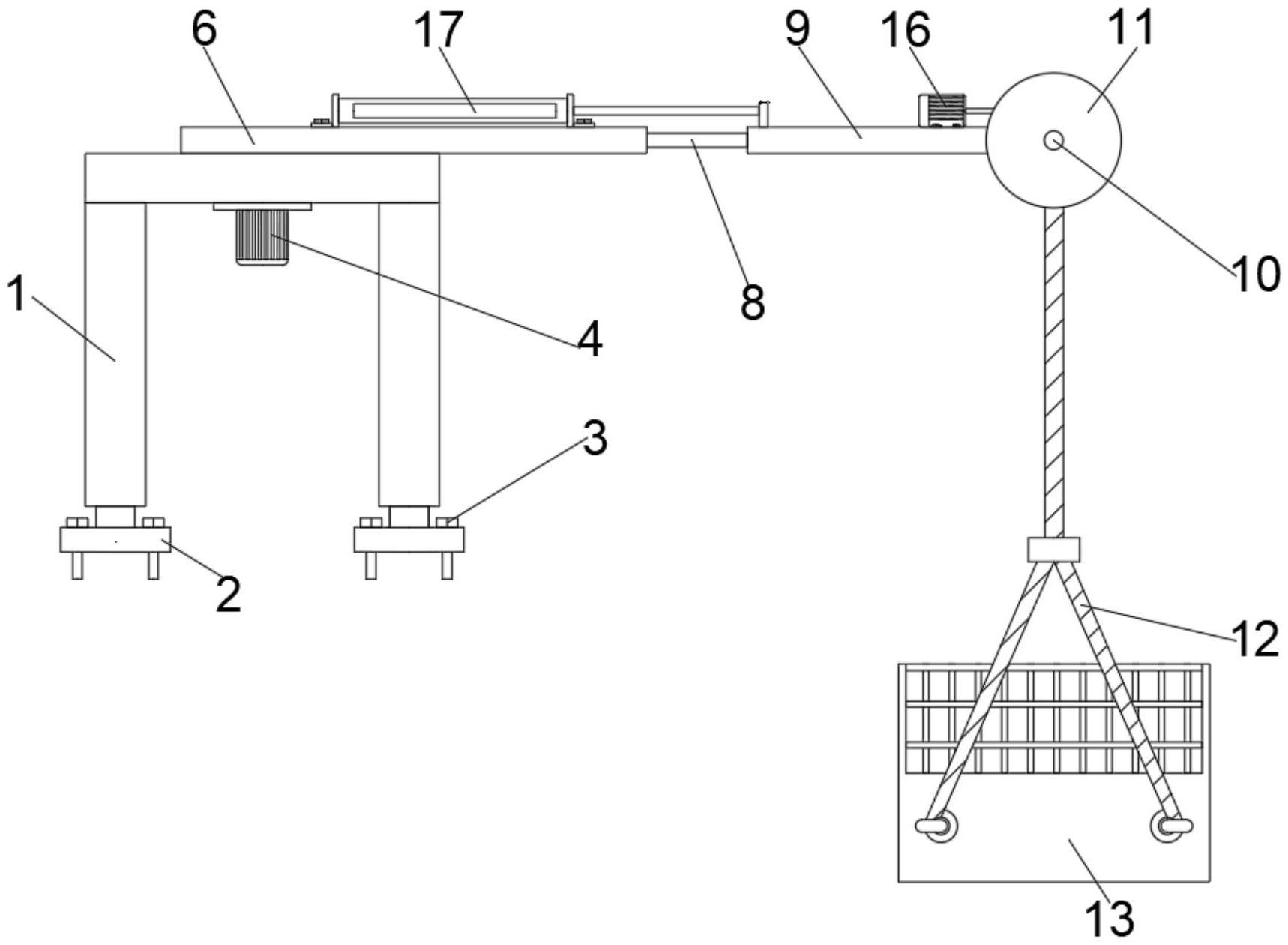

16.图1是本实用新型主视连接结构示意图；
17.图2是本实用新型俯视连接结构示意图；
18.图3是本实用新型支撑架和横架连接结构示意图。
19.图中：1、支撑架；2、悬杆；3、螺栓；4、电动机；5、主动轴；6、横架；7、限位块；8、活动杆；9、连接杆；10、转杆；11、收卷架；12、绳索；13、安装平台；14、从动齿轮；15、主动齿轮；16、电机；17、液压杆；18、旋转块；19、滚轮。
具体实施方式
20.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
21.如图1-3所示，本实用新型提供一种桥墩吊围栏安装操作平台，包括支撑架1，所述支撑架1的底部安装有底座2，所述底座2上安装有螺栓3，所述支撑架1上安装有电动机4，所述电动机4上安装有主动轴5，所述主动轴5的头部安装有横架6，所述横架6的一端内部活动连接有限位块7，所述限位块7的一侧安装有活动杆8的一端，所述活动杆8的另一端固定连接有连接杆9，所述连接杆9上装配有平台机构。
22.请参考图1，平台机构包括转杆10、收卷架11、绳索12和安装平台13，所述转杆10穿插于连接杆9的内部并对称分布，通过将转杆10穿过连接杆9，使得平台机构安装在连接杆9上。
23.请参考图1，转杆10的头部安装有收卷架11，所述收卷架11的表面缠绕有绳索12，所述绳索12的底部安装有安装平台13，当转杆10转动时，转杆10带动收卷架11转动，随着收卷架11的转动可实现对绳索12的升降。
24.请参考图2，转杆10的中部固定连接有从动齿轮14，所述从动齿轮14的表面啮合有主动齿轮15，所述主动齿轮15安装在电机16上，所述电机16安装在连接杆9上，给电机16通电，电机16启动的过程中，电机16带动主动齿轮15旋转，主动齿轮15带动从动齿轮14转动，从动齿轮14的中心部分带动转杆10转动，转杆10带动收卷架11转动，随着收卷架11的转动，实现收卷架11对绳索12的收卷和放卷。
25.请参考图2，连接杆9的一端表面安装有液压杆17的活动轴，所述液压杆17的固定
端安装在横架6的表面，液压杆17上连接有液压泵和开关，通过打开开关液压杆17启动，液压杆17启动后，液压杆17的活动轴会带动连接杆9移动，使得连接杆9在水平方向进行移动。
26.请参考图3，横架6的底部固定连接有旋转块18，所述旋转块18套接在支撑架1表面凸起的t型台上，且旋转块18和t型台之间为旋转活动结构，旋转块18可在t型台上转动，可起到对横架6位置支撑限位的作用。
27.请参考图3，旋转块18上安装有活动的滚轮19，所述滚轮19表面贴合于t型台的外壁上，可使得横架6转动的过程中，横架6带动旋转块18在支撑架1上转动，同时滚轮19可降低横架6旋转时的摩擦力。
28.具体工作原理：如图1-3所示，在使用该桥墩吊围栏安装操作平台时，首先在桥墩上打入两个与螺栓3匹配的孔，之后将螺栓3穿过底座2与桥墩上开的孔进行螺纹连接，从而将支撑架1安装在桥墩上，之后启动液压杆17，液压杆17带动连接杆9进行水平位置的移动，从而使得安装平台13靠近在待安装桥墩壁围栏处，之后启动电机16，电机16带动主动齿轮15旋转，主动齿轮15与从动齿轮14之间的齿轮连接，使得转杆10转动，收卷架11转动的过程中带动绳索12进行收卷，从而调整安装平台13的高度，使得安装平台13的高度达到合适的围栏安装高度，之后在此处的安装平台13安装后，启动电动机4，电动机4带动横架6转动，横架6转动的过程中安装平台13的位置发生改变，从而达到调整安装平台13位置的目的，直到将桥墩上的围栏全部安装完毕，之后将支撑架1拆除即可，这就是该桥墩吊围栏安装操作平台的特点。
29.本实用新型的实施方式是为了示例和描述起见而给出的，尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
