1.本实用新型涉及道路标线划线机技术领域,具体为一种道路标线自动划线机。
背景技术:2.标线机,一种广泛应用于道路、停车场、广场和跑道的在平整地面划出不同约束、指引和警示等规则限制标志的路面施工机械,标线机以其快速、高效、准确等优点在城市规划和公路建设方面发挥了巨大作用,最大程度的节省了路面施工的工期和经济投入。
3.在中国实用新型专利申请公开说明书cn 211973052 u中公开的一种道路标线划线机,包括机架上设有用于控制划线的划线控制器和为划线控制器供电的蓄电池,车轮或车轮的轮轴上设有用于检测车速的测速编码器,车架上还设有用于触发喷涂枪开关的触发机构,虽然根据所计算车行走的距离控制触发机构触发喷涂枪开关而实现对所划标线长度及相邻两标线间距离的精确控制,但是该当在一个作业面喷涂两种颜色的标线时,无法满足两种颜色的标线,并且划线前不能提前对路面进行清理,导致路面划线杂质多。
技术实现要素:4.(一)解决的技术问题
5.针对现有技术的不足,本实用新型提供了一种道路标线划线机,解决了上述背景技术中提出的问题。
6.(二)技术方案
7.为实现以上目的,本实用新型通过以下技术方案予以实现:包括底板、a抽液泵、料仓、b抽液泵14,所述底板的底部固定连接有轮子,所述底板的顶部固定连接有推把,所述推把的外侧固定连接有固定柱,所述固定柱的顶部活动连接有a按钮,所述固定柱的顶部活动连接有b按钮,所述固定柱的顶部活动连接有c按钮,所述固定柱的顶部活动连接有d按钮,所述底板的固定连接有导线杆;
8.所述底板的顶部固定连接有a抽液泵,所述a抽液泵的顶部固定连接有第一管道,所述第一管道的一端固定连接有料仓,所述a抽液泵的一侧固定连接有b管,所述b管的一端固定连接有b喷头,所述底板的顶部固定连接有b抽液泵14,所述b抽液泵14的一端固定连接有第二管道,所述第二管道的一端固定连接有料仓,所述b抽液泵14一侧固定连接有a管,所述a管的一端固定连接有a喷头,所述底板的顶部固定连接有料仓,所述料仓的顶部固定连接有固定块,所述固定块的外侧固定连接有第一电机,所述第一电机的输出轴固定连接有轴,所述轴的底部活动连接有料仓,所述轴的外侧固定连接有加热板;
9.所述第二电机的输出轴外侧活动连接皮带,所述皮带的内壁活动连接转轴,所述转轴的外侧活动连接有卡块,所述卡块的一侧固定连接有底板,所述转轴的底部固定连接有圆盘清洁刷,所述底板的一侧固定连接有挡板。
10.可选的,所述料仓的内部被隔板分为a腔室和b腔室,所述第一管道连接a腔室22,所述第二管道连接b腔室,所述加热板的数量为六个,所述加热板在a腔室数量为三个,所述
加热板在b腔室的数量为三个。
11.可选的,所述底板的一侧固定连接有卡柱,所述卡柱的外侧开设有孔,所述孔的数量为两个,所述卡柱的孔的内部固定连接有a管,所述卡柱的孔的内部固定连接有b管。
12.可选的,所述料仓的外侧开设有孔,所述料仓数量为两个,所述料仓的孔分别固定连接有a进料管16和b进料管,所述a进料管16对应a腔室22,所述b进料管对应b腔室。
13.可选的,所述挡板的前方是圆盘清洁刷,所述挡板的后方是a喷头和b喷头。
14.可选的,所述轮子的数量为三个,所述轮子的分布为三角形,所述底板的前半部分轮子为一个,所述轮子后半部分轮子为两个。
15.(三)有益效果
16.本实用新型提供了一种道路标线划线机,具备以下有益效果:
17.1、该一种道路标线划线机,通过第一电机转动带动轴,轴转动带动加热板的设置,使其具有搅拌和加热功能,通过a抽液泵工作,从第一管道向a腔室抽取涂料,抽取的涂料从b管一端的b喷头喷出,通过b抽液泵工作,从第二管道向b腔室抽取涂料,抽取的涂料从a管一端的a喷头喷出,达到了能够在一个作业面喷涂两种颜色的标线的目的。
18.2、该一种道路标线划线机,通过第二电机、转轴、皮带、挡板、卡块设置,通过第二电机转动带动皮带,皮带转动使转轴,因转轴底部连接圆盘清洁刷,使圆盘清洁刷转动,使其清洁路面,因挡板在a喷头和b喷头前面,防止圆盘清洁刷清洁路面时灰尘进入后方,达到了划线前能提前对路面进行清理的目的。
附图说明

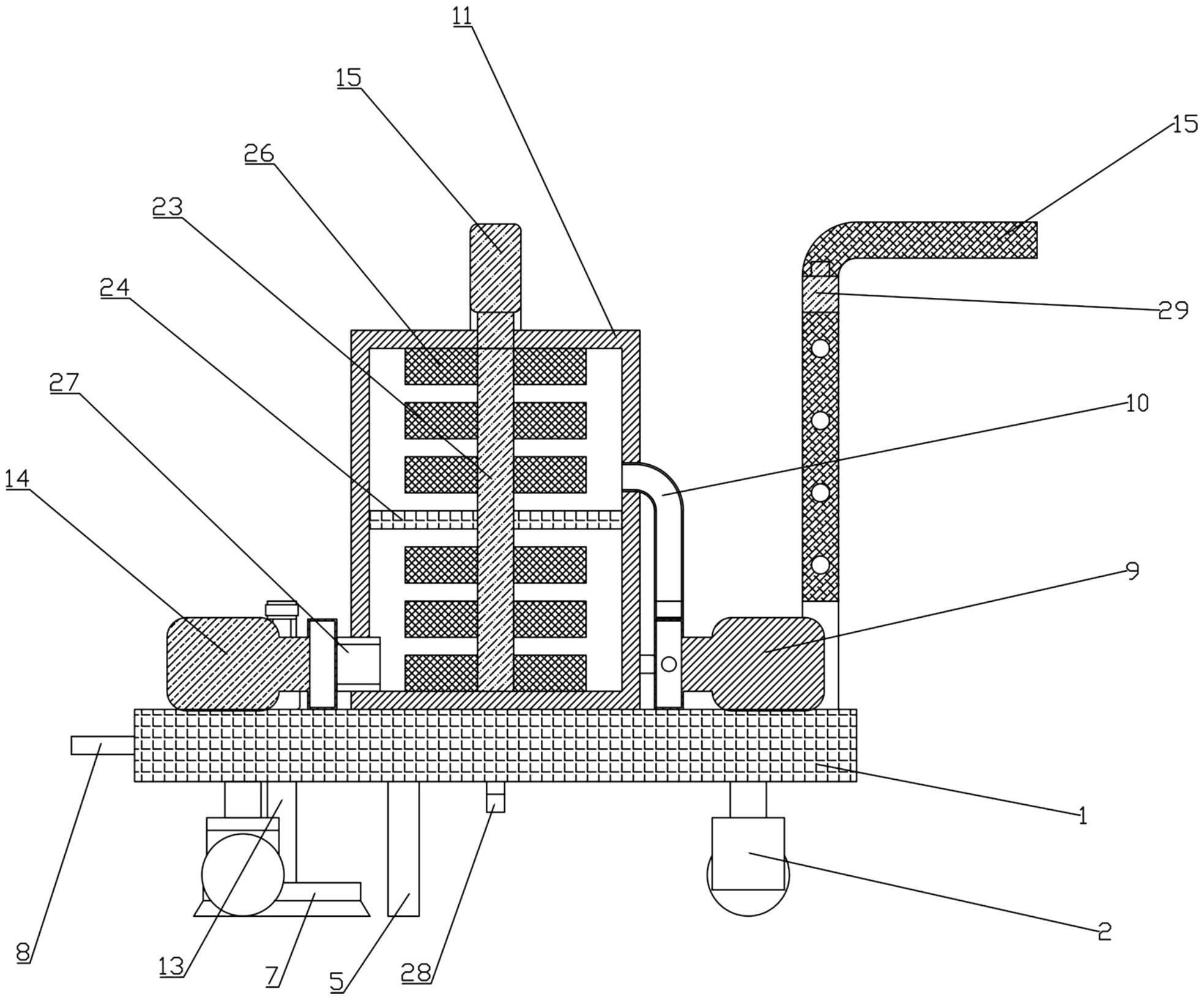

19.图1为本实用新型正剖视图结构示意图;
20.图2为本实用新型正视图结构示意图;
21.图3为本实用新型第二电机正视图结构示意图;
22.图4为本实用新型俯视图结构示意图;
23.图5为本实用新型左剖视图结构示意图;
24.图6为本实用新型正轴测结构示意图。
25.图中:1、底板;2、轮子;3、卡柱;4、a喷头;5、挡板;6、卡块;7、圆盘清洁刷;8、导线杆;9、a抽液泵;10、第一管道;11、料仓;12、第一电机;13、转轴;14、b抽液泵;15、固定块;16、a进料管;17、b进料管;18、推把;19、皮带;20、a管;21、b管;22、a腔室;23、轴;24、隔板;25、b腔室;26、加热板;27、第二管道;28、b喷头;29、固定柱;30、第二电机;31、a按钮;32、b按钮;33、c按钮;34、d按钮。
具体实施方式
26.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
27.实施例1
28.请参阅图1至图6,本实用新型提供一种技术方案:一种道路标线划线机,包括底板1、a抽液泵9、料仓11、b抽液泵14,底板1的底部固定连接有轮子2,轮子2的数量为三个,轮子
2的分布为三角形,底板1的前半部分轮子2为一个,轮子2后半部分轮子2为两个,底板1的顶部固定连接有推把18,推把18的外侧固定连接有固定柱29,固定柱29的顶部活动连接有a按钮31,固定柱29的顶部活动连接有b按钮32,固定柱29的顶部活动连接有c按钮33,固定柱29的顶部活动连接有d按钮34,底板1的固定连接有导线杆8;
29.底板1的顶部固定连接有a抽液泵9,料仓11的内部被隔板24分为a腔室22和b腔室25,第一管道10连接a腔室22,第二管道27连接b腔室25,加热板26的数量为六个,加热板26在a腔室22数量为三个,加热板26在b腔室25的数量为三个,a抽液泵9的顶部固定连接有第一管道10,第一管道10的一端固定连接有料仓11,料仓11的外侧开设有孔,料仓11数量为两个,料仓11的孔分别固定连接有a进料管16和b进料管17,a进料管16对应a腔室22,b进料管17对应b腔室25,a抽液泵9的一侧固定连接有b管21,b管21的一端固定连接有b喷头28,底板1的顶部固定连接有b抽液泵14,b抽液泵14的一端固定连接有第二管道27,第二管道27的一端固定连接有料仓11,b抽液泵14一侧固定连接有a管20,a管20的一端固定连接有a喷头4,底板1的一侧固定连接有卡柱3,卡柱3的外侧开设有孔,孔的数量为两个,卡柱3的孔的内部固定连接有a管20,卡柱3的孔的内部固定连接有b管21,底板1的顶部固定连接有料仓11,料仓11的顶部固定连接有固定块12,固定块12的外侧固定连接有第一电机15,第一电机15的输出轴固定连接有轴23,轴23的底部活动连接有料仓11,轴23的外侧固定连接有加热板26,通过第一电机12转动带动轴23,轴23转动带动加热板26的设置,使其具有搅拌和加热功能,通过a抽液泵9工作,从第一管道10向a腔室22抽取涂料,抽取的涂料从b管21一端的b喷头28喷出,通过b抽液泵14工作,从第二管道27向b腔室25抽取涂料,抽取的涂料从a管20一端的a喷头4喷出,达到了能够在一个作业面喷涂两种颜色的标线的目的。
30.使用时,按a按钮31,通过电线使第一电机12转动,因第一电机12输出轴连接轴23,也带动轴23,轴23的外侧连接加热板26,当轴23转动带动加热板26,使其具有搅拌和加热功能,按b按钮32,通过电线连接a抽液泵9,使a抽液泵9工作,通过第一管道10向a腔室22抽取涂料,抽取的涂料从b管21一端的a喷头4喷出,按c按钮33,通过电线连接b抽液泵14,从第二管道27向b腔室25抽取涂料,抽取的涂料从a管20一端的a喷头4喷出。
31.实施例2
32.请参阅图1至图6,本实用新型提供一种技术方案:一种道路标线划线机,包括底板1、a抽液泵9、料仓11、b抽液泵14,所述底板1的底部固定连接有轮子2,所述底板1的顶部固定连接有推把18,所述推把18的外侧固定连接有固定柱29,所述固定柱29的顶部活动连接有a按钮31,所述固定柱29的顶部活动连接有b按钮32,所述固定柱29的顶部活动连接有c按钮33,所述固定柱29的顶部活动连接有d按钮34,所述底板1的固定连接有导线杆8;
33.所述第二电机30的输出轴外侧活动连接皮带19,所述皮带19的内壁活动连接转轴13,所述转轴13的外侧活动连接有卡块6,所述卡块6的一侧固定连接有底板1,所述转轴13的底部固定连接有圆盘清洁刷7,所述挡板5的前方是圆盘清洁刷7,所述挡板5的后方是a喷头4和b喷头28,所述底板1的一侧固定连接有挡板5,通过第二电机30、转轴13、皮带19、挡板5、卡块6设置,通过第二电机30转动带动皮带19,皮带19转动使转轴13,因转轴13底部连接圆盘清洁刷7,使圆盘清洁刷7转动,使其清洁路面,因挡板5在a喷头4和b喷头28前面,防止圆盘清洁刷7清洁路面使其灰尘进入后方,达到了划线前能提前对路面进行清理的目的。
34.使用时,按d按钮34,通过电线使第二电机30转动,带动皮带19,皮带19转动转轴
13,因转轴13底部连接圆盘清洁刷7,使其圆盘清洁刷7转动,使其清洁路面,a喷头4和b喷头28前面,防止圆盘清洁刷7清洁路面使灰尘进入后方。
35.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
