1.本实用新型涉及除冰领域，具体涉及一种小型道路刨镐式除冰机。


背景技术：

2.在北方的冬季，寒冷地区经常会出现冻雨或雨夹雪的天气。出现这种天气后，气温会骤降，存有雨雪的地面上就会出现下层结冰上层积雪的情况，清扫后全都变成结冰路面。而且一个冬季会融化。人们行走在冰雪路上面非常容易跌倒摔伤。车辆打滑也容易出现交通事故。为了确保道路畅通环卫工人昼夜奋战在清除冰雪一线上。传统的除冰方法有两种是工人用铁铲工具敲击除冰，另一种是在冰雪路面上抛撒融雪剂。这两种方法都将投入大量的人力和物力。而且还不能在较短的时间内将积冰清除干净。而居民小区和狭窄小路上的行人较多，又得不到及时的清除，每年都有老人和孩子滑倒摔伤。东北几个省都存在道路结冰的现象,而黑龙江省道路结冰比其他省更加严重。目前市面上应用的除冰机多为大型设备，价格昂贵。主要是用于宽阔平坦路面，需配合铲车等重型机械使用体积庞大，无法用于居民小区和狭窄路面的除冰。


技术实现要素：

3.本实用新型的目的是为了解决目前市面上应用的除冰机多为大型设备，价格昂贵，无法用于居民小区和狭窄路面的除冰的问题，提出一种小型道路刨镐式除冰机。
4.本实用新型是通过以下方案进行实现的：
5.一种小型道路刨镐式除冰机，它包括刨冰装置、手扶控制架、中控装置、柴油机、刮板装置、变速箱、行走抬杆装置、两个轴和两个行进轮；
6.刨冰装置与变速箱连接，行走抬杆装置设置在机架上，行走抬杆装置用于抬起刨冰装置使刨冰装置远离地面,变速箱的每端与一个轴连接，每个轴与一个行进轮连接，变速箱顶端的前部与手扶控制架转动连接，中控装置设置在手扶控制架的后方，中控装置还与变速箱连接，变速箱的顶部设有变速箱调速杆，所述变速箱调速杆的调节端设置在手扶控制架的中部，变速箱顶端的后部与柴油机连接，所述柴油机侧部设有柴油机手拉绳，刮板装置设置在柴油机的后方。
7.进一步地，所述刨冰装置包括主轴、连接轴、连接轴连接架、支撑架、带轮、皮带、两个支撑架轴承座、多个刨冰杆、多个刨冰刀夹头、多个刨冰刀、多个主轴轴承座、多个刨杆压起轴承和多个凸轮；
8.两个支撑架轴承座对称安装在支撑架的两端，主轴的每端与一个支撑架轴承座连接，多个主轴轴承座均套装固定在主轴上，每个主轴轴承座一个刨冰杆固定连接，每个刨冰杆的前端与一个刨冰刀夹头固定连接，每个刨冰刀与刨冰刀夹头可拆卸连接，每个刨冰杆的后端连接有多个刨杆压起轴承，连接轴连接架固定在支撑架的后部，连接轴穿过连接轴连接架，带轮安装在连接轴的中部，带轮通过皮带与变速箱的驱动端连接，多个凸轮布置在连接轴上，每个凸轮与一个刨冰杆对应设置，所述凸轮用于拨动刨杆压起轴承进而带动刨
冰杆摆动。
9.再进一步地，所述支撑架每端的底部设有一个支撑行走轮。
10.进一步地，多个刨冰杆均与支撑架通过拉簧连接。
11.再进一步地，行走抬杆装置包括抬动杆、翘动杆和锁止挂钩；
12.所述抬动杆水平设置在多个刨冰杆的下方，抬动杆位于支撑架的前端，翘动杆的一端与抬动杆的中部连接，翘动杆的另一端位于连接轴连接架的上方，翘动杆的中部与连接轴连接架的侧部转动连接，锁止挂钩固定在连接轴连接架的上部，锁止挂钩用于勾住调整后的翘动杆，当锁止挂钩勾住翘动杆时，刨冰杆处于抬起状态。
13.进一步地，所述调节刮板装置包括刮板和刮板夹板；
14.刮板夹板固定在柴油机的后方，刮板通过多个螺栓固定在刮板夹板的中部。
15.再进一步地，中控装置包括两个手刹和两个刹车闸；
16.两个手刹对称安装在手扶控制架的两个扶手上，两个刹车闸对称安装在变速箱的两端，每个手刹与一个刹车闸连接。
17.有益效果：
18.本方案的除冰机用以清除小面积的积冰、单人操作、除冰效率高、体积小、操作方便、转向灵活性高。将行走抬杆装置抬起，刨镐杆可随之抬起。本方案的除冰机便可自行驱动到达作业现场，适用于去除户外人行道路和居民小区内死角路面上的结冰。本机配有柴油发动机为动力，行走和刨冰由人为控制，更容易合理控制刨冰距离情况。刨下的残冰通过机器后面的刮板装置将冰输送到路边一测，便于装车清理。刨冰机在除冰过程中，对路面的高低情况自由调解，由于是刨镐式除冰，所以能够较好适合路面高低不平的路面情况。不会因路不平坦影响除冰效果。
附图说明

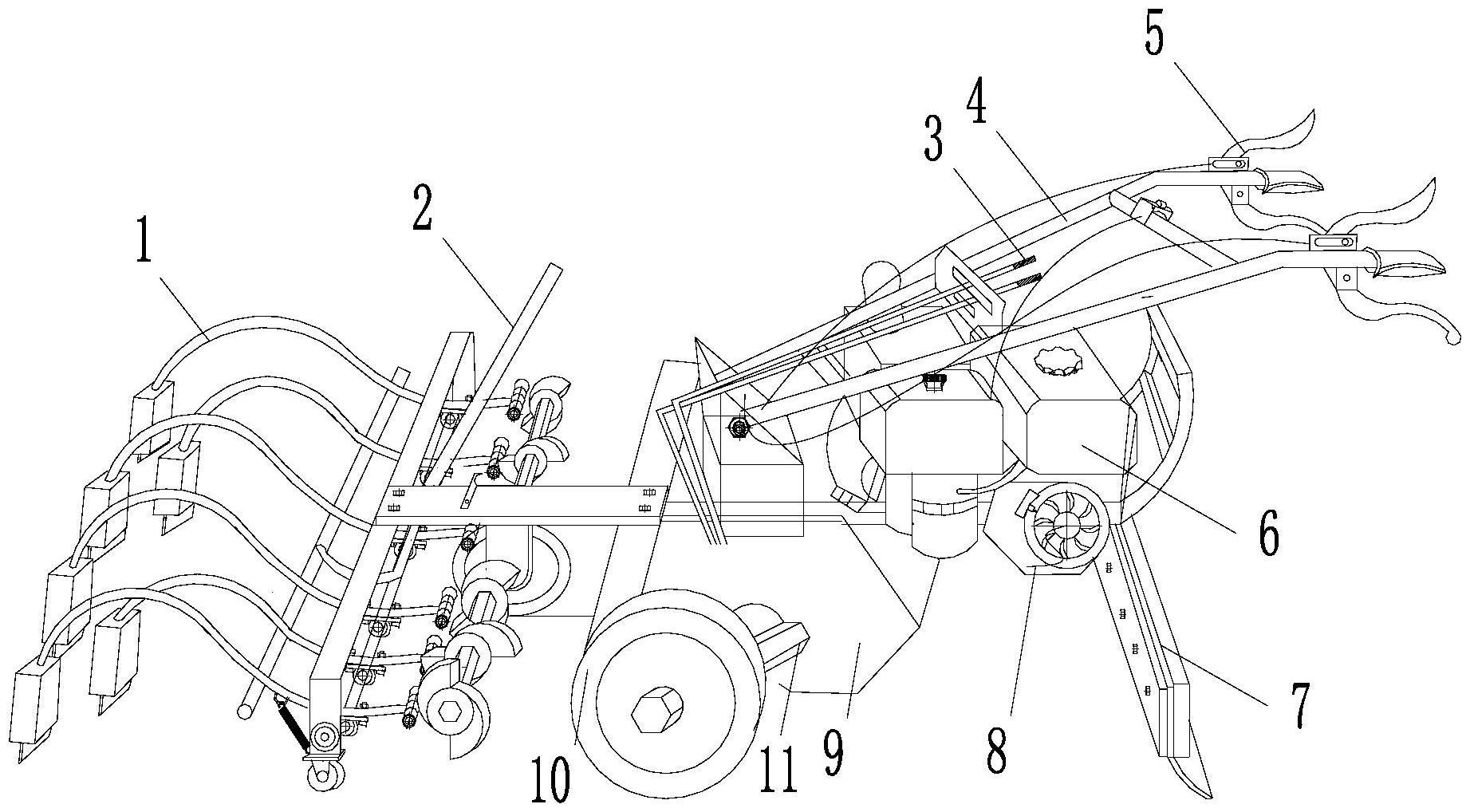

19.图1为一种小型道路刨镐式除冰机的示意图；
20.图2为刨冰装置的示意图；
21.图3为刨冰装置的主视局剖视图；
22.图4为变速箱与带轮连接的示意图；
23.图5为一种小型道路刨镐式除冰机的后半部示意图；
24.图6为除冰装置的示意图。
具体实施方式
25.具体实施方式一：一种小型道路刨镐式除冰机，它包括刨冰装置1、手扶控制架4、中控装置5、柴油机6、刮板装置7、变速箱9、行走抬杆装置2、两个轴11和两个行进轮10；
26.刨冰装置1与变速箱9连接，行走抬杆装置2设置在机架2上，行走抬杆装置2用于抬起刨冰装置1使刨冰装置1远离地面,变速箱9的每端与一个轴11连接，每个轴11与一个行进轮10连接，变速箱9顶端的前部与手扶控制架4转动连接，中控装置5设置在手扶控制架4的后方，中控装置5还与变速箱9连接，变速箱9的顶部设有变速箱调速杆3，所述变速箱调速杆3的调节端设置在手扶控制架4的中部，变速箱9顶端的后部与柴油机6连接，所述柴油机6侧部设有柴油机手拉绳8，刮板7装置设置在柴油机6的后方。
27.本实施方式中：柴油机提供动力，变速箱进行变速，最终将动力传递给刨冰装置用于刨冰，行走抬杆装置用于在不进行刨冰时抬起刨冰装置，操作人员通过手扶控制架推动除冰机，并通过中控装置进行除冰机转弯，行进轮用于整个除冰机的移动，刮板装置用于将刨冰装置刨开的冰面刮到外侧，以便收集，变速箱通过变速箱调速杆进行调节，柴油机通过柴油机手拉绳启动。
28.具体实施方式二：一种小型道路刨镐式除冰机，所述刨冰装置1包括主轴1-13、连接轴1-9、连接轴连接架1-10、支撑架1-12、带轮1-14、皮带1-15、两个支撑架轴承座1-7、多个刨冰杆1-1、多个刨冰刀夹头1-2、多个刨冰刀1-3、多个主轴轴承座1-6、多个刨杆压起轴承1-11和多个凸轮1-8；
29.两个支撑架轴承座1-7对称安装在支撑架1-12的两端，主轴1-13的每端与一个支撑架轴承座1-7连接，多个主轴轴承座1-6均套装固定在主轴1-13上，每个主轴轴承座1-6一个刨冰杆1-1固定连接，每个刨冰杆1-1的前端与一个刨冰刀夹头1-2固定连接，每个刨冰刀1-3与刨冰刀夹头1-2可拆卸连接，每个刨冰杆1-1的后端连接有多个刨杆压起轴承1-11，连接轴连接架1-10固定在支撑架1-12的后部，连接轴1-9穿过连接轴连接架1-10，带轮1-14安装在连接轴1-9的中部，带轮1-14通过皮带1-15与变速箱9的驱动端连接，多个凸轮1-8布置在连接轴1-9上，每个凸轮1-8与一个刨冰杆1-1对应设置，所述凸轮1-8用于拨动刨杆压起轴承1-11进而带动刨冰杆1-1摆动。
30.本实施方式中：刨冰杆上固定多个刨冰夹头，刨冰刀与刨冰夹头可拆卸连接，便于刨冰刀在损坏时更换，带轮通过变速箱传动皮带得到动力，带轮运动时，带动连接轴上的多个凸轮运动，每个凸轮运转时触动一个刨冰杆的多个刨杆压起轴承，每个刨冰杆设置多个刨杆压起轴承为了保证能与凸轮接触，且为转动摩擦，避免零件受损，刨冰杆前端抬起一段距离后，凸轮与各刨冰杆的多个刨杆压起轴承变为非接触状态，刨冰杆前端下落带动刨冰刀进行刨冰，如此往复，即可完成刨冰作业。
31.其他实施方式与具体实施方式一相同。
32.具体实施方式三：一种小型道路刨镐式除冰机，所述支撑架1-12每端的底部设有一个支撑行走轮1-5。
33.本实施方式中：支撑行走轮用于载着支撑架移动。
34.其他实施方式与具体实施方式二相同。
35.具体实施方式四：一种小型道路刨镐式除冰机，多个刨冰杆1-1均与支撑架1-12通过拉簧1-4连接。
36.本实施方式中：刨冰杆到达高位时，刨冰杆后端的刨杆压起轴承与凸轮分离，拉簧伸展到最大的长度，利于拉着刨冰杆前端快速下落，增强刨冰性能。
37.其他实施方式与具体实施方式二相同。
38.具体实施方式五：一种小型道路刨镐式除冰机，行走抬杆装置2包括抬动杆2-1、翘动杆2-2和锁止挂钩2-3；
39.所述抬动杆2-1水平设置在多个刨冰杆1-1的下方，抬动杆2-1位于支撑架1-12的前端，翘动杆2-2的一端与抬动杆2-1的中部连接，翘动杆2-2的另一端位于连接轴连接架1-10的上方，翘动杆2-2的中部与连接轴连接架1-10的侧部转动连接，锁止挂钩2-3固定在连接轴连接架1-10的上部，锁止挂钩2-3用于勾住调整后的翘动杆2-2，当锁止挂钩2-3勾住翘
动杆2-2时，刨冰杆1-1处于抬起状态。
40.本实施方式中：通过拨动翘动杆可以带动抬动杆在不同高度进行挪移，翘动杆挂在锁止挂钩时，刨冰杆全部处于抬起状态，撬动杆未挂在锁止挂钩时，刨冰杆与抬动杆弧形不存在干涉情况，刨冰杆可以自由移动。
41.其他实施方式与具体实施方式二相同。
42.具体实施方式六：一种小型道路刨镐式除冰机，所述调节刮板装置7包括刮板7-1和刮板夹板7-2；
43.刮板夹板7-2固定在柴油机6的后方，刮板7-1通过多个螺栓7-3固定在刮板夹板7-2的中部。
44.本实施方式中：刮板通过螺栓固定在刮板夹板上，刮板可拆卸便于清理或者在其损坏时更换。
45.其他实施方式与具体实施方式一相同。
46.具体实施方式七：一种小型道路刨镐式除冰机，中控装置5包括两个手刹5-1和两个刹车闸5-2；
47.两个手刹5-1对称安装在手扶控制架4的两个扶手上，两个刹车闸5-2对称安装在变速箱9的两端，每个手刹5-1与一个刹车闸5-2连接。
48.本实施方式中：手刹用于控制刹车闸使行进轮减速或停住，进而完成两个行进轮差速运动，完成行进轮减速。
49.其他实施方式与具体实施方式二相同。
