1.本实用新型属于护栏清洗技术领域，具体涉及一种护栏清洗装置。


背景技术：

2.为了保证市政的卫生干净，需要有环卫工人对路面进行清扫、对路面进行洒水以及对护栏进行的清洗工作，有的护栏呈上下两个横杆，两个横杆之间竖立有多个竖杆，起到护栏的作用。
3.现有的护栏清洗通过车头带着清洗机构沿着护栏的一侧进行清洗，在对于一些小范围的清洗护栏时，该清洗机构往往大材小用，有的直接通过人工进行清洗，导致不利于小范围护栏清洗的工作。


技术实现要素：

4.目前。本实用新型提供了一种护栏清洗装置，具有以此方式进行循环清洗，利于小范围护栏清洗的工作的特点。
5.本实用新型提供如下技术方案：一种护栏清洗装置，包括两个侧夹清洗板，所述侧夹清洗板内侧设有两个清洗组件，所述清洗组件包括清洗包围板和内置清洗垫，两个所述清洗包围板之间形成有用于包裹护栏杆的包裹腔，且所述清洗包围板前端面具有与护栏杆施力的第一导向斜面，所述清洗包围板内部后侧具有与护栏杆施力的第二导向斜面。
6.其中，所述清洗包围板外侧固定连接有三个伸缩柱，三个所述伸缩柱一端均固定连接有第一弹簧，所述伸缩柱与所述侧夹清洗板滑动连接，且所述第一弹簧一端固定在所述侧夹清洗板内。
7.其中，所述内置清洗垫固定在所述清洗包围板内，且所述侧夹清洗板外侧设有输液管，所述输液管一端与所述清洗包围板内部相连通。
8.其中，两个所述第一导向斜面相拼接截面形成v形状，两个所述第二导向斜面相拼接截面形成v形状。
9.其中，其中一个所述侧夹清洗板外侧设有拼接组件，所述拼接组件包括联并板、第二弹簧和滑板，所述侧夹清洗板开设有内置凹腔，所述滑板滑动在所述内置凹腔内，所述第二弹簧两端分别固定在所述内置凹腔和所述滑板上。
10.其中，所述联并板上固定连接有卡合柱，所述卡合柱与另一个所述侧夹清洗板卡合连接。
11.本实用新型的有益效果是：
12.通过设置的清洗组件包括清洗包围板和内置清洗垫，两个清洗包围板之间形成有用于包裹护栏杆的包裹腔，包裹腔内部的内置清洗垫能够对护栏杆进行清洗，操作在侧夹清洗板外侧，朝着未清洗的方向运动，使清洗后的栏杆朝着第二导向斜面施力，将两个清洗包围板打开，未清洗的栏杆与第一导向斜面接触，能够将该栏杆塞入至两个清洗包围板内，以此方式进行循环清洗，利于小范围护栏清洗的工作。
13.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
附图说明

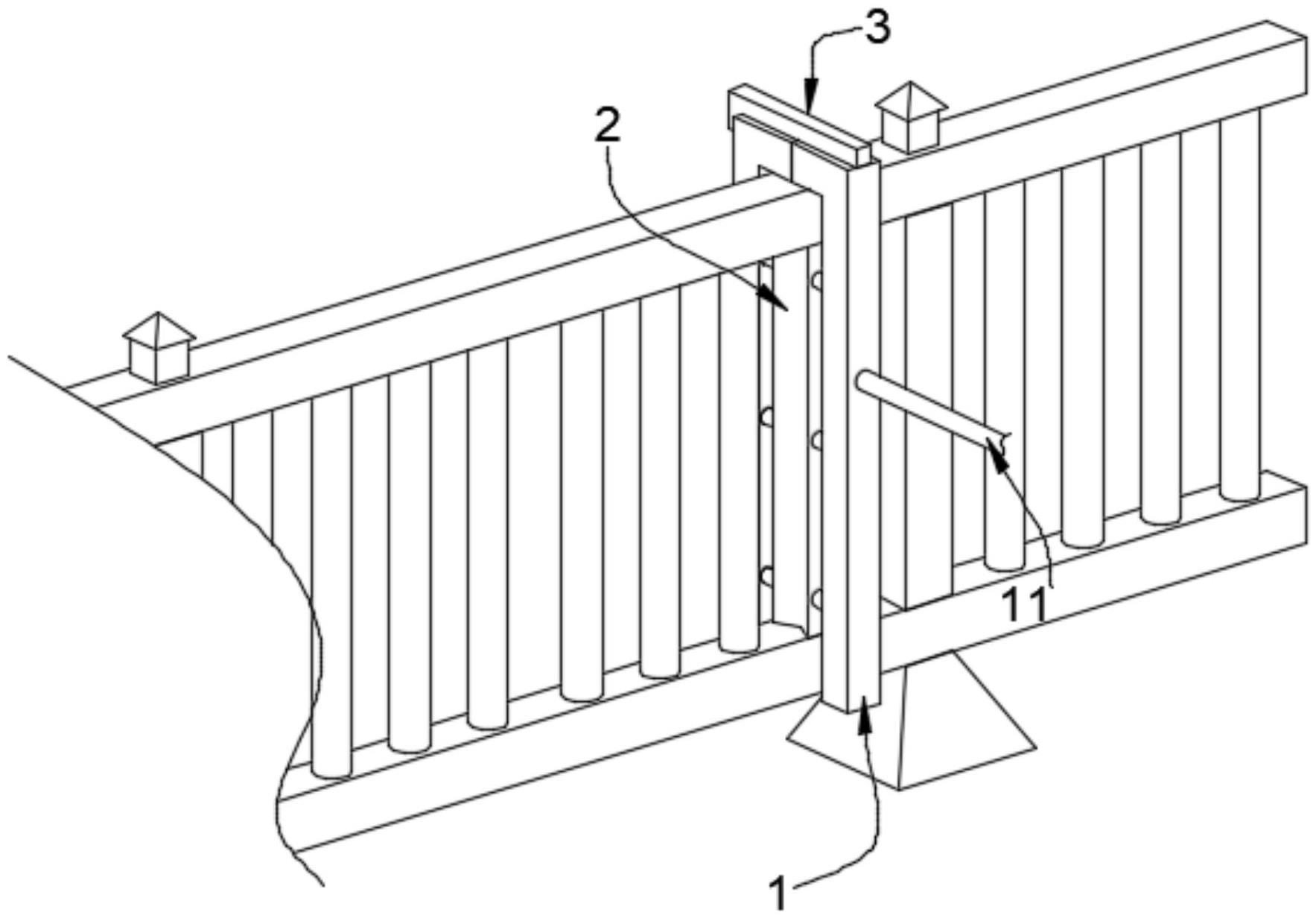

14.图1为本实用新型的结构示意图；
15.图2为本实用新型中清洗组件的结构示意图；
16.图3为本实用新型中伸缩柱的结构示意图；
17.图4为本实用新型中拼接组件的结构示意图；
18.图中：1、侧夹清洗板；11、输液管；12、内置凹腔；2、清洗组件；21、清洗包围板；211、第一导向斜面；212、第二导向斜面；22、内置清洗垫；23、伸缩柱；24、第一弹簧；25、包裹腔；3、拼接组件；31、联并板；32、卡合柱；33、第二弹簧；34、滑板。
具体实施方式
19.请参阅图1-图4，本实用新型提供以下技术方案：包括两个侧夹清洗板1，侧夹清洗板1内侧设有两个清洗组件2，清洗组件2包括清洗包围板21和内置清洗垫22，两个清洗包围板21之间形成有用于包裹护栏杆的包裹腔25，且清洗包围板21前端面具有与护栏杆施力的第一导向斜面211，清洗包围板21内部后侧具有与护栏杆施力的第二导向斜面212。
20.本实施方案中：在进行清洗时，将侧夹清洗板1分别位于护栏侧，联并板31卡合在侧夹清洗板1内，从而将两个侧夹清洗板1完成拼接，通过操作联并板31上，可以便于拆装两个侧夹清洗板1，进行清洗工作或者和变位清洗，通过设置的清洗组件2包括清洗包围板21和内置清洗垫22，两个清洗包围板21之间形成有用于包裹护栏杆的包裹腔25，包裹腔25内部的内置清洗垫22能够对护栏杆进行清洗，操作在侧夹清洗板1外侧，朝着未清洗的方向运动，清洗包围板21前端面具有与护栏杆施力的第一导向斜面211，清洗包围板21内部后侧具有与护栏杆施力的第二导向斜面212，使清洗后的栏杆朝着第二导向斜面212施力，将两个清洗包围板21打开，未清洗的栏杆与第一导向斜面211接触，能够将该栏杆塞入至两个清洗包围板21内，以此方式进行循环清洗，利于小范围护栏清洗的工作，在清洗时，能够通过输液管11输入清洗液，输液管11一端能够连接供液的箱子，通过输液管11泵送，液体位于清洗包围板21内，在内置清洗垫22与清洗包围板21接触的位置处可以设置孔，使液体能够通过清洗包围板21传入到内置清洗垫22上，达到充分的清洗效果。
21.清洗包围板21外侧固定连接有三个伸缩柱23，三个伸缩柱23一端均固定连接有第一弹簧24，伸缩柱23与侧夹清洗板1滑动连接，且第一弹簧24一端固定在侧夹清洗板1内；当清洗包围板21运动时，能够使伸缩柱23在清洗包围板21内压缩着第一弹簧24运动，使清洗的栏杆位于包裹腔25内，第一弹簧24能够给清洗包围板21作用力，使两个清洗包围板21形成封闭状态，随着清洗包围板21的运动，使栏杆与内置清洗垫22擦拭进行清洗。
22.内置清洗垫22固定在清洗包围板21内，且侧夹清洗板1外侧设有输液管11，输液管11一端与清洗包围板21内部相连通；在清洗时，能够通过输液管11输入清洗液，输液管11一端能够连接供液的箱子，通过输液管11泵送，液体位于清洗包围板21内，在内置清洗垫22与清洗包围板21接触的位置处可以设置孔，使液体能够通过清洗包围板21传入到内置清洗垫22上，达到充分的清洗效果。
23.两个第一导向斜面211相拼接截面形成v形状，两个第二导向斜面212相拼接截面
形成v形状；使清洗后的栏杆朝着第二导向斜面212施力，将两个清洗包围板21打开，未清洗的栏杆与第一导向斜面211接触，能够将该栏杆塞入至两个清洗包围板21内，以此方式进行循环清洗，利于小范围护栏清洗的工作。
24.其中一个侧夹清洗板1外侧设有拼接组件3，拼接组件3包括联并板31、第二弹簧33和滑板34，侧夹清洗板1开设有内置凹腔12，滑板34滑动在内置凹腔12内，第二弹簧33两端分别固定在内置凹腔12和滑板34上；滑板34固定在联并板31的底部，通过滑板34在内置凹腔12内滑动，能够压缩着第二弹簧33运动，从而能够使联并板31运动，达到拆装两个侧夹清洗板1的目的。
25.联并板31上固定连接有卡合柱32，卡合柱32与另一个侧夹清洗板1卡合连接；当卡合柱32位于侧夹清洗板1内，则两个侧夹清洗板1拼接完成，反之，拆解。
26.本实用新型的工作原理及使用流程：在进行清洗时，将侧夹清洗板1分别位于护栏侧，给联并板31卡合在侧夹清洗板1内，从而将两个侧夹清洗板1完成拼接，通过操作联并板31上，可以便于拆装两个侧夹清洗板1，进行清洗工作或者和变位清洗，包裹腔25内部的内置清洗垫22能够对护栏杆进行清洗，操作在侧夹清洗板1外侧，朝着未清洗的方向运动，清洗包围板21前端面具有与护栏杆施力的第一导向斜面211，清洗包围板21内部后侧具有与护栏杆施力的第二导向斜面212，使清洗后的栏杆朝着第二导向斜面212施力，将两个清洗包围板21打开，未清洗的栏杆与第一导向斜面211接触，能够将该栏杆塞入至两个清洗包围板21内，以此方式进行循环清洗，利于小范围护栏清洗的工作，在清洗时，能够通过输液管11输入清洗液，输液管11一端能够连接供液的箱子，通过输液管11泵送，液体位于清洗包围板21内，在内置清洗垫22与清洗包围板21接触的位置处可以设置孔，使液体能够通过清洗包围板21传入到内置清洗垫22上，达到充分的清洗效果。
