1.本实用新型涉及混凝土施工技术领域，尤其涉及一种道路混凝土抹平装置。


背景技术：

2.在道路施工时需要将混凝土铺设在地面上，由于在倾倒混凝土时会导致混凝土表面凹凸不平，需要使用到混凝土抹平装置，从而提高道路上混凝土的平整度，优化道路的施工质量。
3.中国专利公告号：cn214219285u公开了《一种道路施工用混凝土抹平装置》，包括顶板，所述顶板的下侧固定安装有支撑杆，所述支撑杆的另一端固定安装有底板，所述底板的下侧设置有滚轮，所述滚轮的下侧设置有轨道，所述顶板的上侧固定安装有防护壳，所述防护壳的一侧固定安装有电机，所述电机的输出端固定连接有转轴，所述转轴的外侧固定安装有第一锥齿轮，所述第一锥齿轮的表面啮合有第二锥齿轮，所述第二锥齿轮的下侧固定安装有螺纹杆，所述螺纹杆的另一端通过轴承座与底板转动连接，所述螺纹杆的外侧螺纹连接有移动板，所述移动板的下侧设置有缓冲机构，所述缓冲机构的下侧设置有安装板，所述安装板的下侧固定安装有抹平块。
4.上述的混凝土抹平装置采用升降的方式控制抹平块的高度，使得抹平块对道路上的混凝土进行抹平处理，当混凝土在抹平时，会使得多余的混凝土受力后发生堆积的现象，并且在抹平结构移动时使得堆积的混凝土向两侧流动，当混凝土堆积过高时就会发生洒落的现象，导致道路被污染，也影响了后续的混凝土抹平施工效率。


技术实现要素：

5.本实用新型的目的是提供采用侧护板对多余的混凝土进行阻挡，并结合刮料组件将堆积的混凝土刮擦清理掉，防止混凝土堆积过高洒落，提高混凝土抹平效率的一种道路混凝土抹平装置。
6.为了实现上述目的，本实用新型提供如下技术方案：一种道路混凝土抹平装置，包括两个平行分布在道路两侧的导轨：
7.两个所述导轨上活动设置有沿其长度方向移动的安装架，且安装架的水平端底部通过升降组件与抹平板连接，并驱动抹平板升降移动；
8.所述抹平板的两端均设置有垂直于道路的侧护板，且侧护板上活动设置有刮料组件；
9.所述刮料组件在其行程上具有清刮混凝土的刮料位置以及避让混凝土的闲置位置。
10.作为上述技术方案的进一步描述：
11.所述升降组件包括设置在安装架上的液压缸，且液压缸的输出端连接有升降板，且升降板与抹平板连接。
12.作为上述技术方案的进一步描述：
13.所述安装架的两侧竖直端内壁均设有与升降板适配的升降槽。
14.作为上述技术方案的进一步描述：
15.所述刮料组件包括开设在侧护板上的滑槽，滑槽内活动设置有拉杆，且拉杆的端部设置有与抹平板端部贴合的刮料板。
16.作为上述技术方案的进一步描述：
17.还包括横移组件；
18.所述横移组件包括设置在其中一个导轨上的电机，电机的输出端连接有滚珠丝杆，且滚珠丝杆驱动安装架在导轨内往复移动。
19.作为上述技术方案的进一步描述：
20.另一个所述导轨内设置有滑杆，且滑杆上活动套设有滑套，且滑套与安装架的竖直端底部连接。
21.作为上述技术方案的进一步描述：
22.还包括调平组件；
23.所述调平组件包括设置在导轨底部的球头座，球头座内活动设置有球头杆，且球头杆的底部螺旋设置有脚垫。
24.作为上述技术方案的进一步描述：
25.所述抹平板的横截面为锥形结构，所述抹平板的尖端竖直向下。
26.在上述技术方案中，本实用新型提供的一种道路混凝土抹平装置，具有以下有益效果：
27.该抹平装置通过设置的侧护板，可以对抹平板抹平时堆积起来的多余混凝土起到侧向阻挡作用，防止混凝土向两侧滑落，并通过刮料组件的清刮操作，可以将侧护板内堆积起来的混凝土快速的清理掉，防止混凝土堆积过高而影响混凝土后续的抹平操作，进而提高了混凝土抹平施工效率。
附图说明
28.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

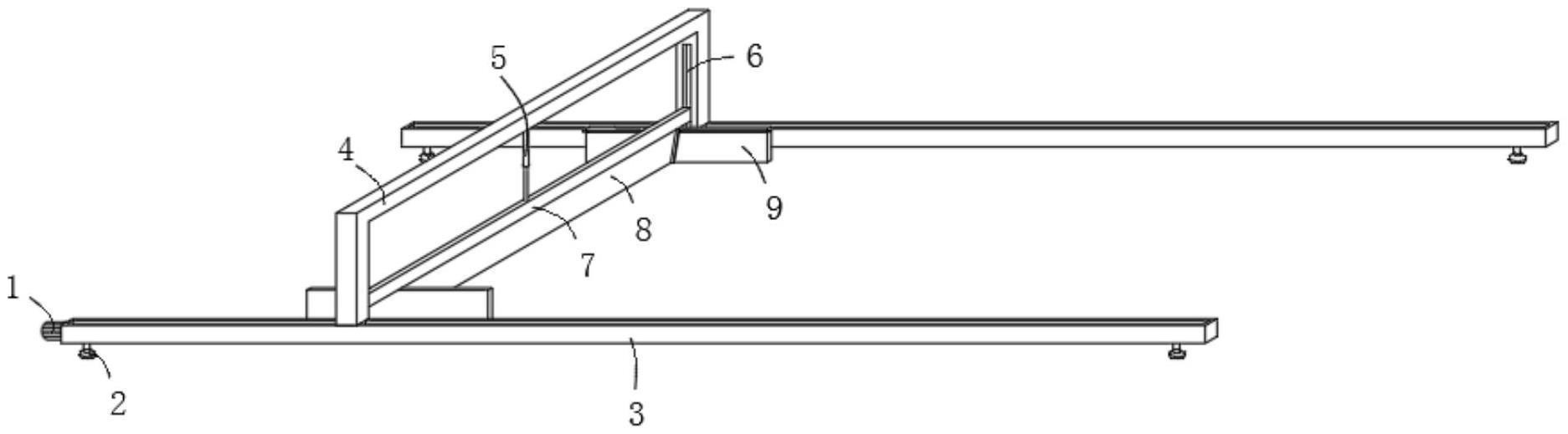

29.图1为本实用新型实施例提供的一种道路混凝土抹平装置的结构示意图；
30.图2为本实用新型实施例提供的调平组件的结构示意图；
31.图3为本实用新型实施例提供的横移组件与安装架连接处的结构示意图；
32.图4为本实用新型实施例提供的侧护板的结构示意图。
33.附图标记说明：
34.1、横移组件；11、电机；12、滚珠丝杆；2、调平组件；21、球头座；22、球头杆；23、脚垫；3、导轨；4、安装架；41、滑套；42、滑杆；5、液压缸；6、升降槽；7、升降板；8、抹平板；9、侧护板；91、滑槽；92、拉杆；93、刮料板。
具体实施方式
35.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对
本实用新型作进一步的详细介绍。
36.如图1-图4所示，一种道路混凝土抹平装置，包括两个平行分布在道路两侧的导轨3：
37.两个导轨3上活动设置有沿其长度方向移动的安装架4，且安装架4的水平端底部通过升降组件与抹平板8连接，并驱动抹平板8升降移动，抹平板8的横截面为锥形结构，抹平板8的尖端竖直向下，且抹平板8的中间位置相较于两端凸起，当两个导轨3安装在道路两侧时，通过升降组件调整抹平板8的高度，使得抹平板8的底部与道路上的混凝土接触，并驱动安装架4使其在导轨3上移动，即可使得抹平板8对道路上的混凝土进行抹平处理，清除掉多余的混凝土；
