1.本实用新型涉及倒车缓冲备技术领域，具体地，涉及一种冷库倒车入库道牙缓冲装置。


背景技术：

2.现阶段在冷库或者其他类似仓库施工完成后，对有绝冷或绝热、防爆防火等要求的仓库入库门的施工中，往往入库码头道牙高出地坪500-1500mm左右；而现场物流车辆卸货时，为方便卸货运输，往往将物流车辆倒车至码头道牙处，且尽可能的贴近道牙；故而造成道牙经常性的被车辆后尾杠或箱门下方擦撞，久而久之造成道牙处破损，定期修复，带来不便且有安全隐患。
3.常规缓解上述问题的方法是，在道牙的车辆接触面上挂轮胎进行防护，但是该方法存在以下问题：一是防护间隙较大；二是轮胎空心缓冲力较小，且易疲劳损坏，三是倒车雷达探测不是整体，因轮胎有孔洞，反馈有误差，因此防护效果到达不到预期要求。


技术实现要素：

4.鉴于上述问题，本实用新型的目的是提供一种冷库倒车入库道牙缓冲装置，以解决现有技术中，通过在入库码头道牙面上挂轮胎的方式对道牙进行防护存在防护间隙较大、缓冲力小、易疲劳损坏、以及倒车雷达探测不到轮胎孔洞，致使反馈存在较大误差等问题。
5.本实用新型提供的冷库倒车入库道牙缓冲装置，包括：缓冲拼接件；其中，所述缓冲拼接件包括弹性固定件、支撑件和弹性缓冲件；在所述弹性固定件的一面上设置有道牙固定层，在所述弹性固定件的另一面上设置有第一支撑件定位结构；在所述弹性缓冲件的一面上设置有第二支撑件定位结构，在所述弹性缓冲件的另一面上设置有车体撞击迎接面；所述车体撞击迎接面呈圆弧面形状；所述支撑件设置在所述弹性固定件和所述弹性缓冲件之间，所述支撑件的两侧面分别通过第一可拆卸定位件与所述第一支撑件定位结构连接和通过第二可拆卸固定件与所述第二支撑件定位结构连接。
6.此外，优选的结构是，所述弹性固定件为橡胶板。
7.此外，优选的结构是，所述弹性缓冲件为橡胶板。
8.此外，优选的结构是，所述支撑件为木板。
9.此外，优选的结构是，所述第一支撑件定位结构包括设置在所述弹性固定件上的第一凹槽；所述第一可拆卸定位件包括设置在所述支撑件上的第一凸起；所述第一凸起设置在所述第一凹槽内，且，所述第一凸起与所述第一凹槽过盈配合。
10.此外，优选的结构是，所述第二支撑件定位结构包括设置在所述弹性缓冲件上的第二凹槽；所述第二可拆卸定位件包括设置在所述支撑件上的第二凸起；所述第二凸起设置在所述第二凹槽内，且，所述第二凸起与所述第二凹槽过盈配合。
11.此外，优选的结构是，在所述道牙固定层上设置有胶接层。
12.此外，优选的结构是，所述弹性固定件与所述支撑件之间胶接固定；和/或，所述支撑件与所述弹性缓冲件之间胶接固定。
13.此外，优选的结构是，所述弹性固定件的厚度、所述支撑件的厚度、所述弹性缓冲件的最大厚度均至少为50
㎜
。
14.此外，优选的结构是，所述缓冲拼接件的数量至少为两个；且相邻的缓冲拼接件之间设置有膨胀缝；所述膨胀缝的厚度为5-10mm。
15.从上面的技术方案可知，本实用新型提供的冷库倒车入库道牙缓冲装置，通过将缓冲拼接件拼接固定在入库道牙的外侧面上，弹性固定件对道牙被撞击时形成保护，弹性缓冲件对车辆在撞击时形成保护，设置在弹性固定件与弹性缓冲件之间的支撑件对两者起到支撑作用，使整个装置的刚性、柔性和耐用性增强，可根据磨损程度更换弹性缓冲件，方便、快捷，并且可重复利用，缓冲效果好，有效解决了现有技术中采用挂轮胎方式，存在的防护间隙较大、缓冲力小、易疲劳损坏、以及倒车雷达探测不到轮胎孔洞，致使反馈存在较大误差等问题。
附图说明
16.通过参考以下结合附图的说明的内容，并且随着对本实用新型的更全面理解，本实用新型的其它目的及结果将更加明白及易于理解。在附图中：

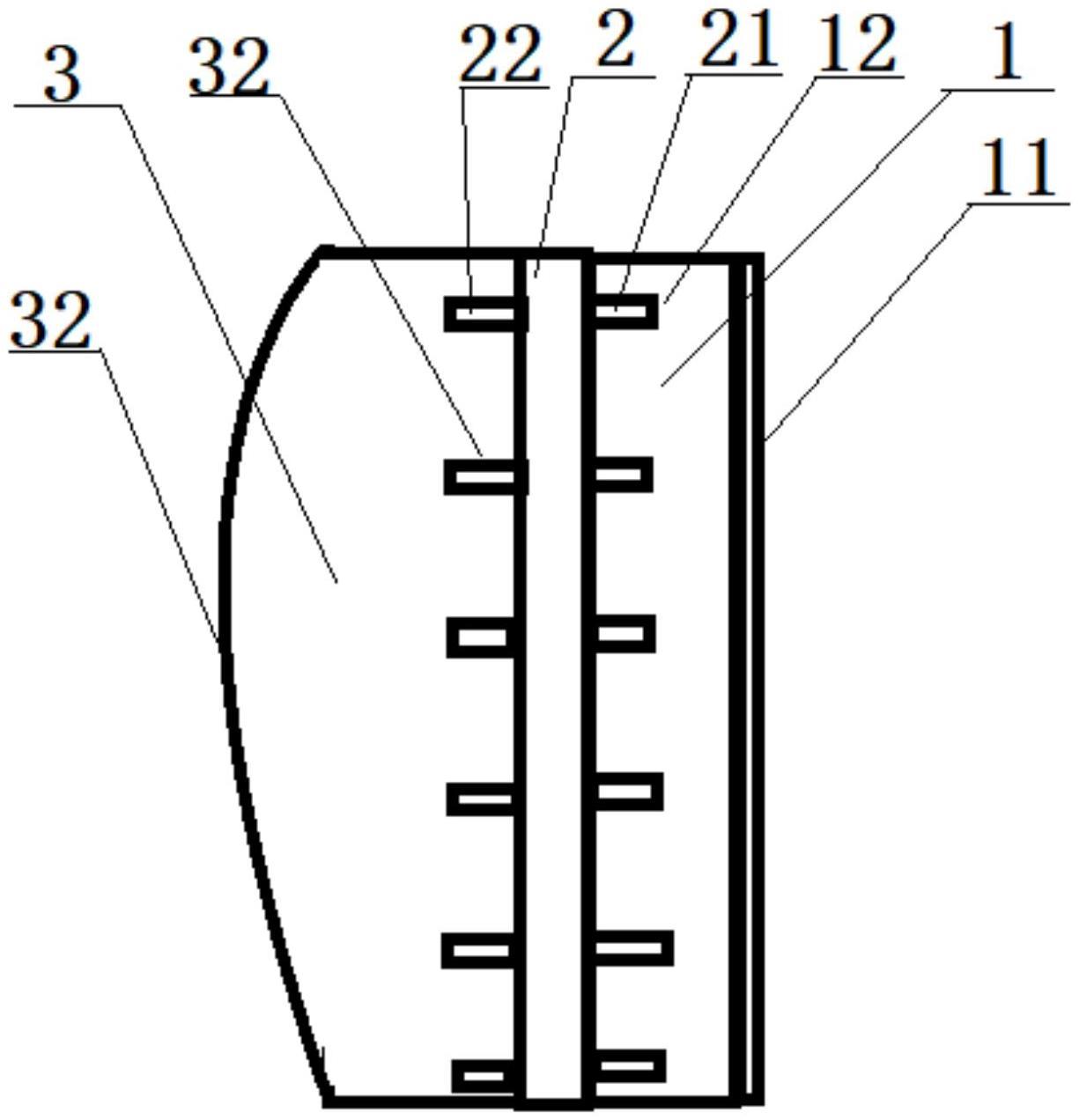

17.图1为根据本实用新型实施例的冷库倒车入库道牙缓冲装置的结构示意图；
18.图2为根据本实用新型实施例冷库倒车入库道牙缓冲装置使用时的示意图。
19.在附图中1-弹性固定件，11-道牙固定层，12-第一支撑件定位结构，2-支撑件，21-第一可拆卸定位件，22-第二可拆卸定位件，3-弹性缓冲件，31-第二支撑件定位结构，32-车体撞击迎接面，4-缓冲拼接件，5-入库道牙，6-车辆。
20.在所有附图中相同的标号指示相似或相应的特征或功能。
具体实施方式
21.针对前述提出的在现有技术中，通过在入库码头道牙面上挂轮胎的方式对道牙进行防护存在防护间隙较大、缓冲力小、易疲劳损坏、以及倒车雷达探测不到轮胎孔洞，致使反馈存在较大误差等问题，本实用新型提供一种冷库倒车入库道牙缓冲装置。
22.以下将结合附图对本实用新型的具体实施例进行详细描述。
23.为了说明本实用新型提供的冷库倒车入库道牙缓冲装置，图1示出了根据本实用新型实施例的冷库倒车入库道牙缓冲装置的结构；图2示出了根据本实用新型实施例冷库倒车入库道牙缓冲装置使用时的结构。
24.如图1结合图2共同所示，本实用新型提供的冷库倒车入库道牙缓冲装置，包括：缓冲拼接件4；其中，缓冲拼接件包括弹性固定件1、支撑件2和弹性缓冲件3；在弹性固定件1的一面上设置有道牙固定层11，在弹性固定件1的另一面上设置有第一支撑件定位结构12；在弹性缓冲件3的一面上设置有第二支撑件定位结构31，在弹性缓冲件3的另一面上设置有车体撞击迎接面32；车体撞击迎接面32呈圆弧面形状；支撑件2设置在弹性固定件1和弹性缓冲件3之间，支撑件2的两侧面分别通过第一可拆卸定位件21与第一支撑件定位结构12连接和通过第二可拆卸固定件22与第二支撑件定位结构31连接。
25.其中，缓冲拼接件4可切割设置为长方形或正方形也可根据入库道牙5的形状进行设计。
26.车体撞击迎接面32呈圆弧面形状，可以增加弹性缓冲件3对车辆6的反弹效果，对车辆6起到更好的保护。
27.通过将缓冲拼接件4拼接固定在入库道牙5的外侧面上，弹性固定件1对入库道牙5被撞击时形成保护，弹性缓冲件3对车辆6在撞击时形成保护，设置在弹性固定件1与弹性缓冲件3之间的支撑件2对两者起到支撑作用，使整个装置的刚性、柔性和耐用性增强，可根据磨损程度更换弹性缓冲件3，方便、快捷，并且可重复利用，缓冲效果好，有效解决了现有技术中采用挂轮胎方式，存在的防护间隙较大、缓冲力小、易疲劳损坏、以及倒车雷达探测不到轮胎孔洞，致使反馈存在较大误差等问题。
28.作为本实用新型的一个优选方案，弹性固定件1为橡胶板。橡胶板为施工现场易得材料，通过切割的方式，将橡胶板切割成与入库道牙5的外侧面相符合的形状，然后，通过道牙固定层11将弹性固定件1固定在入库道牙5上，橡胶板能够在车辆6撞击入库道牙5使起到很好的弹性作用对道牙形成保护。
29.作为本实用新型的一个优选方案，弹性缓冲件3为橡胶板。橡胶板可由现场获得，通过带有弧面的橡胶板对车辆6的接触面形成保护，反弹效果更好，其中，车体撞击迎接面32与弹性缓冲件3之间可以胶接而成，也可是通过切割而成的一体结构。
30.作为本实用新型的一个优选方案，支撑件2为木板。木板具有一定的刚性强度，能够起到支撑作用，并且质地较铁板轻便，木板在弹性固定件1与弹性缓冲件3之间形成很好的支撑作用，使整个缓冲拼接件4的整体结构的柔韧性、刚性及耐用性增强。
31.作为本实用新型的一个优选方案，第一支撑件定位结构12包括设置在弹性固定件1上的第一凹槽；第一可拆卸定位件21包括设置在支撑件2上的第一凸起；第一凸起设置在第一凹槽内，且，第一凸起与第一凹槽过盈配合。通过凸起和凹槽的结构设计便于支撑件2与弹性固定件1的定位以及后续的固定连接，使其密合度更高。
32.作为本实用新型的一个优选方案，第二支撑件定位结构31包括设置在弹性缓冲件3上的第二凹槽；第二可拆卸定位件22包括设置在支撑件2上的第二凸起；第二凸起设置在第二凹槽内，且，第二凸起与第二凹槽过盈配合。通过凸起和凹槽的结构设计便于支撑件2与弹性缓冲件3的定位以及后续的固定连接，使其密合度更高。
33.第一凸起和第二凸起的位置优选相对设置、且数量相同，使支撑件2使安装时无需考虑正反方向。
34.作为本实用新型的一个优选方案，在道牙固定层11上设置有胶接层。通过胶接层，将弹性固定件1固定在入库道牙5的侧面上。
35.作为本实用新型的一个优选方案，弹性固定件1与支撑件2之间胶接固定；和/或，支撑件2与弹性缓冲件3之间胶接固定。通过胶接固定便于更换。
36.作为本实用新型的一个优选方案，弹性固定件1的厚度、支撑件2的厚度、弹性缓冲件3的最大厚度均至少为50
㎜
。使其强度和弹性能够更好的对入库道牙5和车辆6形成保护。
37.作为本实用新型的一个优选方案，缓冲拼接件4的数量至少为两个；且相邻的缓冲拼接件4之间设置有膨胀缝；膨胀缝的厚度为5-10mm。支撑件2为加强其强度刚性，可长度设为500-1000mm，缓冲拼接件4之间留5-10mm膨胀缝，通长作为骨架敷设；而最外层接触面磨
损后，直接更换外接触面层即可，加大了使用周期，更换快捷、方便。
38.通过上述具体实施方式可看出，本实用新型提供的冷库倒车入库道牙缓冲装置，通过将缓冲拼接件拼接固定在入库道牙的外侧面上，弹性固定件对道牙被撞击时形成保护，弹性缓冲件对车辆在撞击时形成保护，设置在弹性固定件与弹性缓冲件之间的支撑件对两者起到支撑作用，使整个装置的刚性、柔性和耐用性增强，可根据磨损程度更换弹性缓冲件，方便、快捷，并且可重复利用，缓冲效果好，有效解决了现有技术中采用挂轮胎方式，存在的防护间隙较大、缓冲力小、易疲劳损坏、以及倒车雷达探测不到轮胎孔洞，致使反馈存在较大误差等问题。
39.如上参照附图以示例的方式描述了根据本实用新型提出的冷库倒车入库道牙缓冲装置。但是，本领域技术人员应当理解，对于上述本实用新型所提出的冷库倒车入库道牙缓冲装置，还可以在不脱离本实用新型内容的基础上做出各种改进。因此，本实用新型的保护范围应当由所附的权利要求书的内容确定。
