可精准控制用量的酱油瓶

1.本实用新型属于厨房用品技术领域,具体涉及可精准控制用量的酱油瓶。


背景技术:

2.酱油是厨房必不可少的调料,可以使食物更加鲜美,酱油瓶作为酱油的载体,必然是必不可少的,而市面上的酱油基本上为袋装酱油,塑料瓶装酱油,和玻璃瓶装酱油,袋装酱油不方便长期储存,瓶装酱油方便储存,但是使用时需要拧开瓶盖,用完需要再拧回去,且不好掌握用量。一般酱油15ml中钠含量超过1000mg,10ml的酱油就含有1.5g~2g的盐,世界卫生组织建议每天盐控制在5g以内,平均一道菜所需要的酱油为15ml左右,患有高血压、肾病、妊娠水肿、心脏功能衰竭等疾病的人,对于摄盐量更需要精准把控,而普通酱油瓶无度量的功能,无法精准的把控酱油的添加量,极易造成添加过量,从而导致食用者整体的盐摄入量超标,危害健康。


技术实现要素:

3.本实用新型的目的是提供可精准控制用量的酱油瓶,解决了现有酱油瓶无法精准控制用量的问题。
4.本实用新型所采用的技术方案是,可精准控制用量的酱油瓶,包括上部储存机构,所述上部储存机构的底部与中部连接机构的一端卡接,所述中部连接机构的另一端与下部度量机构卡接。
5.本实用新型的特点还在于,
6.上部储存机构包括上部储存容器,上部储存容器的顶部设置有橡胶瓶盖,上部储存容器的底部且沿其圆周均匀的设置有若干上部储存容器底部卡扣,上部储存容器的底部中心处设置有上部储存容器底部出液口,上部储存容器底部出液口的内底与小拉伸弹簧的一端固接,小拉伸弹簧内套设有活塞,活塞与上部储存容器的内壁接触形成密封结构。
7.上部储存容器的内底设置为斜面。
8.中部连接机构包括中部连接器,中部连接器内部且沿其圆周设置有连接器内部上卡槽,连接器内部上卡槽内设置有大压缩弹簧,连接器内部上卡槽与上部储存容器底部卡扣卡接,中部连接器的底部且沿其圆周设置有连接器内部下卡槽,中部连接器底部中心处设置有连接器底部出液口,连接器底部出液口设置为网状且中心处设置有顶针。
9.顶针的顶部设置有凸起部,活塞的底部设置有凹陷部,凸起部与凹陷部配合。
10.中部连接器的内底设置为斜面。
11.连接器内部上卡槽的内顶壁上设置有若干限位槽,限位槽的个数与上部储存容器底部卡扣相同,限位槽的大小与上部储存容器底部卡扣相同。
12.下部度量机构包括下部度量部容器,下部度量部容器的顶部且沿其圆周设置有若干下部度量部容器顶部卡扣,下部度量部容器顶部卡扣与连接器内部下卡槽卡接,下部度量部容器内设置有下部度量部容器内部容器,下部度量部容器内部容器上设置有刻度,下
部度量部容器的侧壁上设置有壶口,壶口与下部度量部容器内部容器连通。
13.本实用新型的有益效果是,本实用新型可精准控制用量的酱油瓶,通过按压上部储存容器使其向下移动,内部容器底部活塞阀门触顶针受力打开,上部容器的酱油便流入下部容器,到达需要的刻度后,停止按压,阀门关闭,酱油停止流动,再倾斜酱油瓶倒入锅中,操作简单且能够有效确定酱油的用量,从而精确控制盐的摄入量,并且可拆卸设计更容易清洗。
附图说明

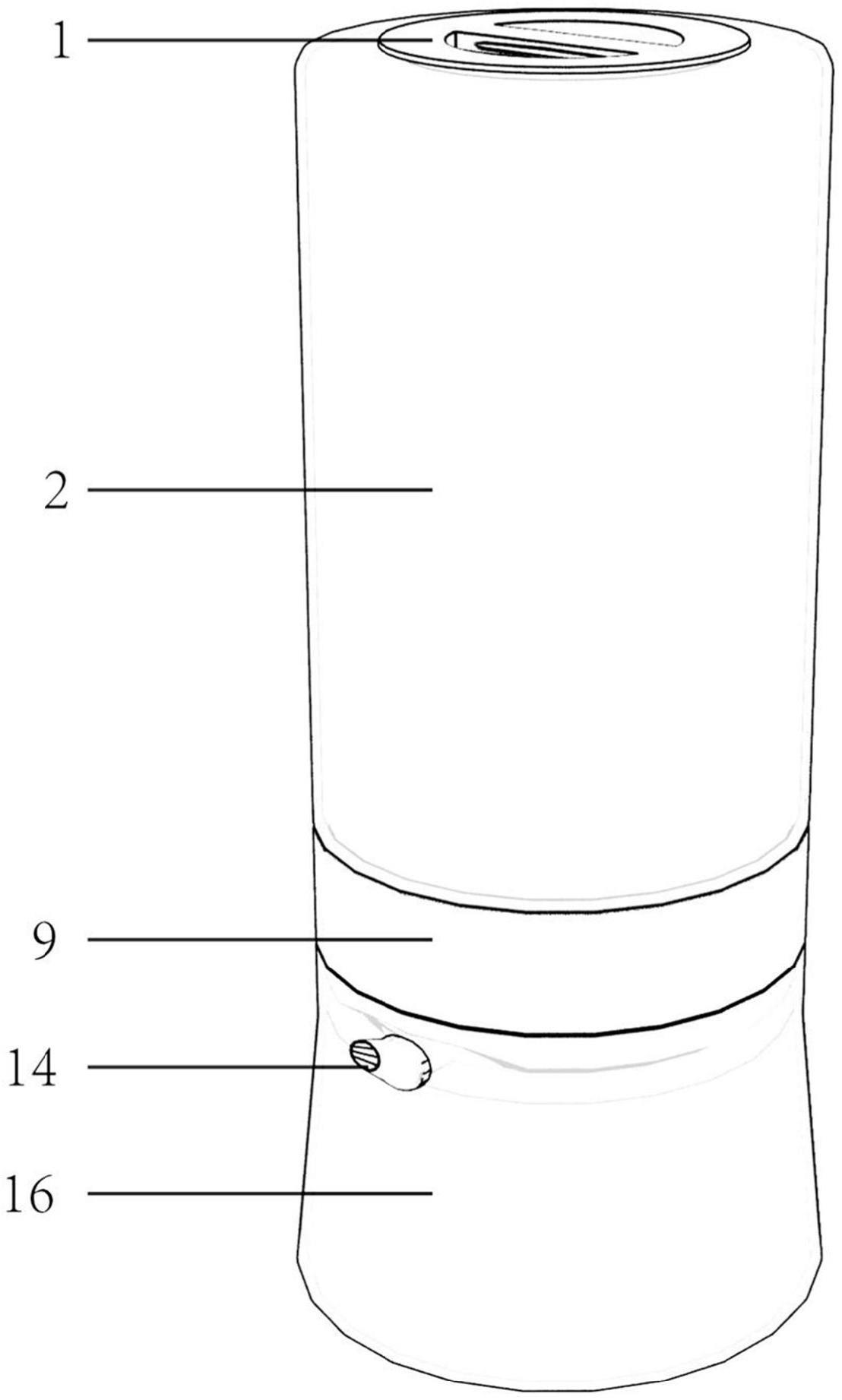

14.图1为本实用新型可精准控制用量的酱油瓶的结构示意图;
15.图2为本实用新型可精准控制用量的酱油瓶的爆炸图;
16.图3为本实用新型可精准控制用量的酱油瓶的另一角度爆炸图;
17.图4为本实用新型可精准控制用量的酱油瓶的剖视图;
18.图5为本实用新型可精准控制用量的酱油瓶的使用状态图。
19.图中,1.橡胶瓶盖,2.上部储存容器,3.上部储存容器底部卡扣,4.上部储存容器底部出液口,5.活塞,6.小拉伸弹簧,7.大压缩弹簧,8.中部连接器,9.连接器内部上卡槽,10.连接器底部出液口,11.顶针,12.连接器内部下卡槽,13.下部度量部容器顶部卡扣,14.壶口,15.下部度量部容器内部容器,16.下部度量部容器,17.刻度。
具体实施方式
20.下面结合附图和具体实施方式对本实用新型进行详细说明。
21.本实用新型提供一种可精准控制用量的酱油瓶,如图1和图2所示,包括上部储存机构,上部储存机构用于盛装酱油,上部储存机构的底部与中部连接机构的一端卡接,中部连接机构用于连接上部储存机构与下部度量机构且控制上部储存机构的启闭,中部连接机构的另一端与下部度量机构卡接,下部度量机构用于盛接上部储存机构流下的酱油进行精准度量。
22.如图3所示,上部储存机构包括上部储存容器2,上部储存容器2的顶部设置有橡胶瓶盖1,橡胶瓶盖1用于密封上部储存容器2,防止酱油洒出及落灰尘等,且可通过打开橡胶瓶盖1向上部储存容器2内补添酱油,上部储存容器2的底部且沿其圆周均匀的设置有若干上部储存容器底部卡扣3,上部储存容器2的底部中心处设置有上部储存容器底部出液口4,上部储存容器底部出液口4的内底与小拉伸弹簧6的一端固接,小拉伸弹簧6内套设有活塞5,活塞5的底部设置有凹陷部,上部储存容器2的内底设置为斜面,设置斜面便于酱油流出,活塞5与斜面接触形成密封结构。
23.如图4所示,中部连接机构包括中部连接器8,中部连接器8内部且沿其圆周设置有连接器内部上卡槽9,连接器内部上卡槽9上设置有若干大缝隙口,缝隙口与上部储存容器底部卡扣3个数相同,用于上部储存容器底部卡扣3放入连接器内部上卡槽9内,连接器内部上卡槽9上还设置小缝隙口,旋转上部储存容器2,则能够保证上部储存容器底部卡扣3置于连接器内部上卡槽9内,连接器内部上卡槽9内设置有大压缩弹簧7,连接器内部上卡槽9的内顶壁上设置有若干限位槽,限位槽的个数与上部储存容器底部卡扣3相同,限位槽的大小与上部储存容器底部卡扣3相同,大压缩弹簧7用于将上部储存容器底部卡扣3顶紧在限位
槽内,以防止上部储存容器2转动,限位槽设置于与小缝隙口对应的内壁上,连接器内部上卡槽9与上部储存容器底部卡扣3卡接,中部连接器8的底部且沿其圆周设置有连接器内部下卡槽12,中部连接器8底部中心处设置有连接器底部出液口10,连接器底部出液口10设置为网状且中心处设置有顶针11,顶针11的顶部设置有凸起部,凸起部与凹陷部配合,在未使用状态下,顶针11与活塞5接触,但活塞5与上部储存容器2的内底斜面接触形成密封,保证酱油不会流出,中部连接器8的内底设置为斜面,斜面的设置便于酱油流出。
24.下部度量机构包括下部度量部容器16,下部度量部容器16的顶部且沿其圆周设置有若干下部度量部容器顶部卡扣13,下部度量部容器顶部卡扣13与连接器内部下卡槽12卡接,下部度量部容器16内设置有下部度量部容器内部容器15,下部度量部容器内部容器15用于接收上部储存容器2流下的液体,下部度量部容器内部容器15上设置有刻度17,刻度17用于精确度量酱油的量,下部度量部容器16的侧壁上设置有壶口14,壶口14与下部度量部容器内部容器15连通,待度量后以便酱油从壶口倒出使用。
25.如图5所示,使用时,通过按压上部储存容器2使其整体下移,大压缩弹簧7收缩变形,储存变形能,活塞5受顶针11的支撑,未能下移,从而小拉伸弹簧6开始拉伸变形,上下错位后产生缝隙,阀门打开,酱油由上部储存容器2经连接器底部出液口10流入下部度量部容器内部容器15内,当到达需求刻度满足需求量后,停止按压上部储存容器2,大压缩弹簧7与小拉伸弹簧6回弹,释放变形能,使上部储存容器2上移置初始位置,阀门关闭。最后将下部度量部容器16内部精确控量的液体从壶口14倒出使用,达到控制酱油的用量,控制摄盐量的控制效果。
26.拆卸清洗时,先通过按压上部储存容器2,使其脱离限位槽,旋转后从连接器内部上卡槽9的大缝隙口中拔出,下部度量部容器16也是通过旋转从后从连接器内部下卡槽12孔洞拔出。
