一种多功能节水器具宣传台的制作方法

1.本实用新型涉及宣传用设备技术领域,具体为一种多功能节水器具宣传台。


背景技术:

2.节水器是在现有普通水龙头的基础上通过技术革新达到节水目的一种节水装置;节水一种是分流节水控制用水量,一种是通过感应式的装置控制水的用量达到节水;节水器与普通水龙头功能一样,必须兼具省水、维持水流通的功能;现今的节水器多采用红外感应式,因此在安装后,水龙头的阀门打开,当节水器的红外感应器感应到物体时,则打开可排出水使用,当在一定范围内感应不到物体使,则关闭,实现节水的效果;但是在节水器展示与售卖中,单一的节水器主体无法提供给顾客直观的表达和作用效果,特别是家居城内的展示厅使用,因此现设计一种多功能节水器具宣传台。


技术实现要素:

3.本实用新型的目的在于提供一种多功能节水器具宣传台,以解决上述背景技术中提出的问题。
4.为实现上述目标,本实用新型提供如下技术方案:一种多功能节水器具宣传台,包括旋转结构以及展示结构,所述展示结构固定设置于旋转结构上。
5.优选的,所述旋转结构包括底座、电机、旋转平台以及第一电源线;
6.所述底座为圆形盒体结构,且上壁中心部位处开设有轴孔,所述电机固定设置于底座内下壁上,且驱动端活动贯穿于轴孔,所述旋转平台固定设置于电机驱动端上,所述第一电源线一端固定贯穿于底座侧壁,且与电机相连。
7.优选的,所述展示结构包括固定架、顶紧螺栓、电池盒、控制板、液泵以及展示组件;
8.所述固定架为l型结构,所述固定架一端固定焊接于旋转平台上壁,且位于靠近中心线右侧,所述固定架另一端上固定设置于套管,所述顶紧螺栓活动旋接于套管前侧壁内,所述电池盒为矩形合体,且前侧壁设置有充电口,所述电池盒内左端设置有蓄电池,且电池盒上壁设置有一对插座,所述电池盒固定设置于旋转平台上壁,且位于靠近前端并位于固定架左侧,所述控制板固定设置于电池盒内,且位于右端下壁上,所述控制板与蓄电池通过导线相连,所述液泵固定设置于旋转平台上壁前端,且位于固定架右侧,所述液泵上设置有第二电源线,所述展示组件固定设置于固定架上。
9.优选的,所述展示组件包括输水管、电磁三通阀、回流池、蓄水池、转接管以及节水器主体;
10.所述输水管一端可拆卸贯穿于套管内,且通过顶紧螺栓固定,所述电磁三通阀其中一端固定连接于输水管上,且电磁三通阀通过导线与控制板相连,所述电磁三通阀右端设置有第一回流管,所述回流池为l型结构,所述回流池固定设置于固定架上,且位于套管后侧,并套装于第一回流管上,所述回流池左端宽度大于右端,所述回流池右端下壁设置有
第二回流管,所述蓄水池固定设置于旋转平台上,且位于回流池右端下方,所述蓄水池固定套装于第二回流管上,所述蓄水池前侧壁通过第一管道与液泵进液端相连,所述转接管一端固定连接于液泵出液端上,且另一端可拆卸旋接于输水管一端上,所述节水器主体进液端可拆卸连接于电磁三通阀另外一端上,且节水器主体上的出液端位于回流池左端上方,所述节水器主体上设置有第三电源线。
11.优选的,所述第二电源线以及第三电源线分别连接于电池盒的插座上。
12.与现有技术相比,本实用新型的有益效果是:该一种多功能节水器具宣传台,通过展示结构可以将节水器主体进行安装,并通过流水进行展示如何实现排水的闭合进行节水效果,可直观的进行展示;而且,还可借助旋转结构进行360度转动,进行外观的展示也便于售货员进行详细解答和阐述。
附图说明

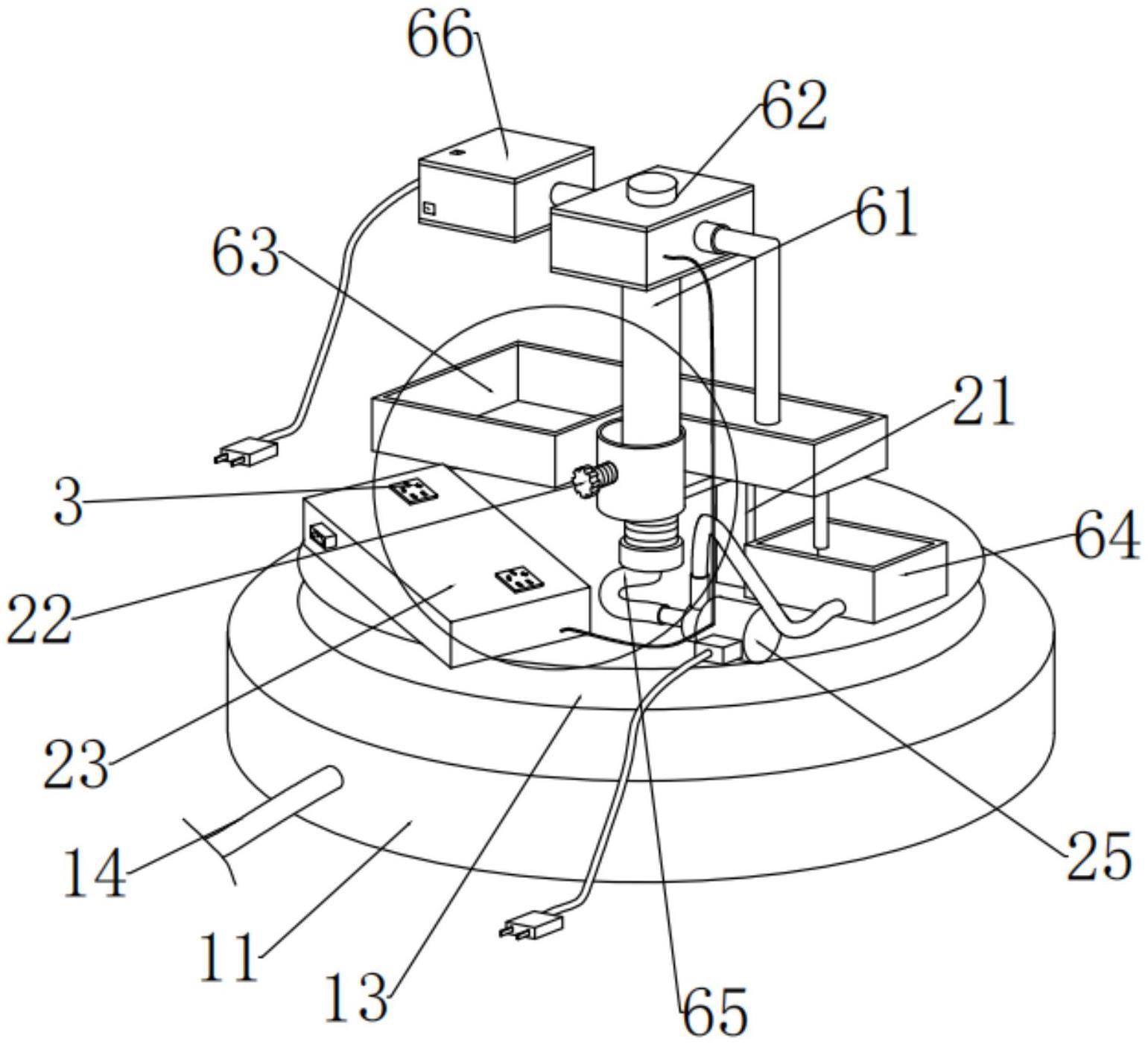

13.图1为本实用新型的装配结构示意图;
14.图2为本实用新型的拆分结构示意图;
15.图3为本实用新型的装配结构示意图。
16.图中:1、旋转结构,11、底座,12、电机,13、旋转平台,14、第一电源线,2、展示结构,21、固定架,22、顶紧螺栓,23、电池盒,24、控制板,25、液泵,26、展示组件,61、输水管,62、电磁三通阀,63、回流池,64、蓄水池,65、转接管,66、节水器主体,3、插座。
具体实施方式
17.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
18.请参阅图1-3,本实用新型提供一种技术方案:一种多功能节水器具宣传台,包括旋转结构1以及展示结构2,所述展示结构2固定设置于旋转结构1上。
19.下列为本案的各电器件型号及作用:
20.液泵:其为现有技术,只要适用于本方案的液泵均可使用。
21.电机:其为现有技术,只要适用于本方案的电机均可使用。
22.节水器主体:其为现有技术,只要适用于本方案的红外感应节水器均可使用。
23.作为优选方案,更进一步的,所述旋转结构1包括底座11、电机12、旋转平台13以及第一电源线14;
24.所述底座11为圆形盒体结构,且上壁中心部位处开设有轴孔,所述电机12固定设置于底座11内下壁上,且驱动端活动贯穿于轴孔,所述旋转平台13固定设置于电机12驱动端上,所述第一电源线14一端固定贯穿于底座11侧壁,且与电机12相连。
25.作为优选方案,更进一步的,展示结构2包括固定架21、顶紧螺栓22、电池盒23、控制板24、液泵25以及展示组件26;
26.所述固定架21为l型结构,所述固定架21一端固定焊接于旋转平台13上壁,且位于靠近中心线右侧,所述固定架21另一端上固定设置于套管,所述顶紧螺栓22活动旋接于套
管前侧壁内,所述电池盒23为矩形合体,且前侧壁设置有充电口,所述电池盒23内左端设置有蓄电池,且电池盒23上壁设置有一对插座3,所述电池盒23固定设置于旋转平台13上壁,且位于靠近前端并位于固定架21左侧,所述控制板24固定设置于电池盒23内,且位于右端下壁上,所述控制板24与蓄电池通过导线相连,所述液泵25固定设置于旋转平台13上壁前端,且位于固定架21右侧,所述液泵25上设置有第二电源线,所述展示组件26固定设置于固定架21上。
27.作为优选方案,更进一步的,展示组件26包括输水管61、电磁三通阀62、回流池63、蓄水池64、转接管65以及节水器主体66;
28.所述输水管61一端可拆卸贯穿于套管内,且通过顶紧螺栓22固定,所述电磁三通阀62其中一端固定连接于输水管61上,且电磁三通阀62通过导线与控制板24相连,所述电磁三通阀62右端设置有第一回流管,所述回流池63为l型结构,所述回流池63固定设置于固定架21上,且位于套管后侧,并套装于第一回流管上,所述回流池63左端宽度大于右端,所述回流池63右端下壁设置有第二回流管,所述蓄水池64固定设置于旋转平台13上,且位于回流池63右端下方,所述蓄水池64固定套装于第二回流管上,所述蓄水池64前侧壁通过第一管道与液泵25进液端相连,所述转接管65一端固定连接于液泵25出液端上,且另一端可拆卸旋接于输水管61一端上,所述节水器主体66进液端可拆卸连接于电磁三通阀62另外一端上,且节水器主体66上的出液端位于回流池63左端上方,所述节水器主体66上设置有第三电源线。
29.作为优选方案,更进一步的,第二电源线以及第三电源线分别连接于电池盒23的插座3上。
30.其详细连接手段,为本领域公知技术,下述主要介绍工作原理以及过程,具体工作如下。
31.实施例:通过说明书附图1-3可知,首先,通过旋转结构1中的底座11水平摆放,即可将蓄水池64内添加一定量的清水;然后将第一电源线14接通电源,且将电池盒23内的蓄电池充满电;进而即可通过控制电机12驱动,带动旋转平台13上的展示结构2转动,进行360度的缓慢转动展示;然后,可以在电机12断开电源状态下,还可将液泵25以及节水器主体66上的第二电源线以及第三电源线分别与电池盒23上的插排相连接,进而实现与蓄电池以及控制板24相连;即可通过控制板24控制电磁三通阀62工作,控制输水管61与第一回流管相连通;进而使展示组件26中的液泵25驱动,将蓄水池64内的水抽取,通过转接管65输送给输水管61,通过输水管61与第一回流管的联通持续输送和回流至回流池63内,再借助回流池63上的第二回流管流动至蓄水池64中形成循环;此时节水器主体66也连接通电,当人体或者物体位于节水器下方时,节水器主体66感应打开,进而借助控制板24控制电磁三通阀62将输水管61与节水器主体66联通,即可排水至回流池63,当节水器主体66感应不到则断开停止,进行展示相当于安装在自来水水龙头上的使用效果。
32.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
