1.本实用新型涉及一种塑料抽屉，属于抽屉技术领域。


背景技术：

2.抽屉一般指在柜体重存放物品用的可抽动匣子，有底无盖，可以自由推拉，在实际生活中应用十分广泛，常被用于办公，学习及休闲等场合，抽屉一般由抽屉本体和其配套的导轨组成，现在的导轨一般由金属制成，分为两节轨或三节轨，其中一节与柜体固定，另一节与抽屉固定，多节轨道之间还要装配起来进行滑动连接，用于开合抽屉，这种抽屉安装方式较为繁琐，为此，本申请提出一种轻巧、易安装的塑料抽屉。


技术实现要素：

3.本实用新型所要解决的技术问题在于：提供一种塑料抽屉，它解决了现有的抽屉安装方式较为繁琐的问题。
4.本实用新型所要解决的技术问题采取以下技术方案来实现：
5.一种塑料抽屉，包括抽屉和两个导轨，所述抽屉包括本体、设置在本体上的外折边和设置在外折边处的第一限位块，所述导轨包括槽体和设置在槽体端部内壁的第二限位块，所述外折边与两个槽体的内壁滑动连接，当本体移动到槽体端部时，所述第一限位块和第二限位块相抵。
6.作为优选实例，所述槽体的其中一内侧壁设置有凹槽，相对的另一侧壁错开设置为斜面。
7.作为优选实例，所述槽体上开设有若干个沉孔。
8.作为优选实例，所述本体内转动连接有托盘，所述托盘上设置有若干个拨片。
9.作为优选实例，所述托盘设为圆形，所述本体内还设置有两个挡块，两个所述挡块位于抽屉的内侧，且与托盘的边缘贴合。
10.作为优选实例，所述第一限位块沿抽屉开合方向上的侧壁设置有两组，且分别位于本体的两端。
11.作为优选实例，所述本体的底部设置有x型的加强筋。
12.作为优选实例，所述抽屉为透明abs材质。
13.本实用新型的有益效果是：
14.本实用新型中的导轨为单条设计，其抽屉能够在导轨上滑动开合，推拉时均有限位作用，并且抽屉还能轻松从导轨上抽出，整体设计轻巧、实用，安装方便。
15.本实用新型通过塑料抽屉配合单条的塑料导轨使用，并且使用透明abs材质制作，从抽屉外部就能大致观察到内部物品。
16.本实用新型抽屉中的托盘可进行转动，物品放置在托盘上，方便拿取内部较深处的物品，解决了现有的抽屉多无法完全抽出，使得抽屉最里面的物品不易拿出的问题。
附图说明

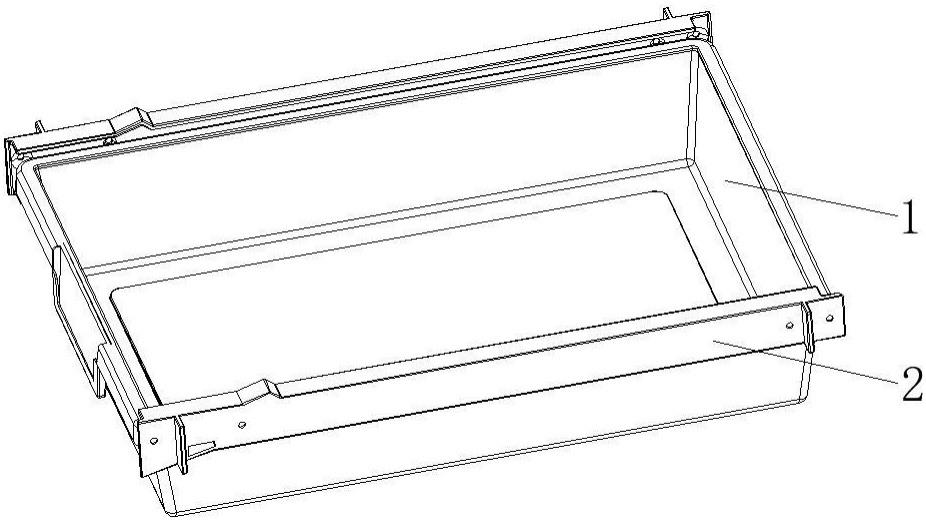

17.图1为本实用新型的立体结构示意图；
18.图2为抽屉本体的背面结构示意图；
19.图3为图2中a部分的结构示意图；
20.图4为导轨的立体结构示意图；
21.图5为抽屉内设置有托盘的结构示意图。
22.图中：抽屉1、加强筋11、本体12、外折边13、第一限位块14、导轨2、槽体21、凹槽22、第二限位块23、斜面24、沉孔25、托盘3、拨片31、挡块32。
实施方式
23.为了对本实用新型的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。
24.如图1-4所示，一种塑料抽屉，包括抽屉1和两个导轨2，抽屉1包括本体12、设置在本体12上的外折边13和设置在外折边13处的第一限位块14，具体地，本体12为透明abs材质，从抽屉1外部就能大致观察到内部物品，为保证其载物的结构强度和使用寿命，在本体12的底部设置有x型的加强筋11，外折边13则与本体12一体成型，且外折边13内设置有连接筋，加强其外折边13的结构强度，防止其受力断裂；第一限位块14沿抽屉1开合方向上的侧壁设置有两组，每组第一限位块14设置有两个，沿本体12对称设置，且分别位于本体12的两端。
25.导轨2包括槽体21和设置在槽体21端部内壁的第二限位块23，槽体21整体呈长条状，其上开设有若干个沉孔25，与柜体的纵梁连接固定，两个对称分布的外折边13分别延伸至对称分布的槽体21内，与槽体21的内壁滑动连接；第二限位块23伸入外折边13的内翻边内（外折边13内的连接筋高度可设置的较低，以不阻挡第二限位块23的滑动为准，第二限位块23也可设置在外折边13的内翻边内，作为其中一个连接筋使用，但是高度要较高，能够阻挡第一限位块23），当本体12移动到槽体21端部时，第一限位块14和第二限位块23相抵，即抽屉1推入和抽拉时进行阻挡限位，防止其掉落和关闭时柜面不齐。
26.在抽屉1的本体12内转动连接有托盘3，托盘3设为圆形，中心处通过转轴与本体12连接，抽屉1越趋向于正方形，该托盘3与抽屉1的大小比例越大，即越能够储存更多东西；为避免物品落入抽屉1内部深处，本体12内还设置有两个挡块32，挡块32与抽屉1的深度同高或略低一点，并采用轻质材料和空心结构，降低重量，并将挡块32的一侧设为圆弧形，与托盘3的边缘贴合，这样就使得物品不会从托盘3上落进抽屉1深处；托盘3上设置有若干个拨片31，防止物品太多时卡住，在内部转不出来。通过上述托盘3设计，物品放置在抽屉1内的托盘3上，只需要转动托盘3就可很方便地拿取抽屉1内部较深处的物品，解决了现有的抽屉多无法完全抽出，使得抽屉最里面的物品不易拿出的问题。
27.托盘3设为圆形，两个挡块32位于抽屉1的内侧，且与托盘3的边缘贴合
28.在其中一个具体实施例中，槽体21的其中一内侧壁设置有凹槽22，相对的另一侧壁错开设置为斜面24，当抽出抽屉时，本体12前端在重力作用下翘起，其端部顶部正好卡在凹槽22内，起到限位作用，防止其直接从柜体中掉落，同时斜面24对翘起的本体12形成一定角度的衬托作用，与凹槽22配合使用。
29.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.一种塑料抽屉，其特征在于：包括抽屉（1）和两个导轨（2），所述抽屉（1）包括本体（12）、设置在本体（12）上的外折边（13）和设置在外折边（13）处的第一限位块（14），所述导轨（2）包括槽体（21）和设置在槽体（21）端部内壁的第二限位块（23），所述外折边（13）与两个槽体（21）的内壁滑动连接，当本体（12）移动到槽体（21）端部时，所述第一限位块（14）和第二限位块（23）相抵。2.根据权利要求1所述的塑料抽屉，其特征在于：所述槽体（21）的其中一内侧壁设置有凹槽（22），相对的另一侧壁错开设置为斜面（24）。3.根据权利要求2所述的塑料抽屉，其特征在于：所述槽体（21）上开设有若干个沉孔（25）。4.根据权利要求2所述的塑料抽屉，其特征在于：所述本体（12）内转动连接有托盘（3），所述托盘（3）上设置有若干个拨片（31）。5.根据权利要求4所述的塑料抽屉，其特征在于：所述托盘（3）设为圆形，所述本体（12）内还设置有两个挡块（32），两个所述挡块（32）位于抽屉（1）的内侧，且与托盘（3）的边缘贴合。6.根据权利要求1所述的塑料抽屉，其特征在于：所述第一限位块（14）沿抽屉（1）开合方向上的侧壁设置有两组，且分别位于本体（12）的两端。7.根据权利要求1所述的塑料抽屉，其特征在于：所述本体（12）的底部设置有x型的加强筋（11）。8.根据权利要求1所述的塑料抽屉，其特征在于：所述抽屉（1）为透明abs材质。

技术总结
本实用新型公开了一种塑料抽屉，属于抽屉技术领域。它包括抽屉和两个导轨，所述抽屉包括本体、设置在本体上的外折边和设置在外折边处的第一限位块，所述导轨包括槽体和设置在槽体端部内壁的第二限位块，所述外折边与两个槽体的内壁滑动连接，当本体移动到槽体端部时，所述第一限位块和第二限位块相抵。本实用新型中的导轨为单条设计，其抽屉能够在导轨上滑动开合，推拉时均有限位作用，并且抽屉还能轻松从导轨上抽出，整体设计轻巧、实用，安装方便。安装方便。安装方便。


技术研发人员：杨音 牛毅
受保护的技术使用者：垂欧教科设备（上海）有限公司
技术研发日：2023.02.20
技术公布日：2023/10/13
