1.本实用新型涉及学习工具技术领域，具体为一种可折叠阅读支架。


背景技术：

2.人们为了学习更多的知识，需要不断的阅读书籍以增加自身的知识储备，阅读书籍时一般将书籍放置在书桌进行翻页阅读，或手捧书籍进行阅读，但是不论采用那种姿势，头部都需要向下倾斜，长时间的阅读都会造成颈椎问题，如果为了颈椎舒适，则需要长时间将书本拿高，容易疲劳，为了解决长时阅读对颈椎的损伤，出现了阅读支架，将书籍放置在阅读支架，通过阅读支架调节书籍的高度以及阅读角度，避免对颈椎的负担。
3.例如，cn201711309371.8，一种升降式阅读支架，包括固定部件、伸缩杆和可调节角度的阅读板，通过固定部件将其固定在桌面的边缘位置，通过伸缩杆和阅读板调节书籍的高度和角度，但是该阅读支架需要固定支点，导致使用范围收到限制，例如，睡前在床上阅读书籍时，由于缺乏固定支点，该阅读支架就不能使用，其次，该升降式阅读支架的体积较大，且不便于折叠，导致占用空间大，严重占用了书桌的空间。
4.针对上述问题，有必要设计一种可折叠阅读支架，提高阅读支架的使用范围，同时能够折叠减小收纳空间。


技术实现要素：

5.针对现有技术中存在的问题，本实用新型提供一种可折叠阅读支架，该阅读支架结构简单，折叠后占用空间小便于收纳。
6.本实用新型是通过以下技术方案来实现：
7.一种可折叠阅读支架，包括阅读板、调节臂和基座；
8.所述调节臂的上端与阅读板的边缘转动连接，调节臂的下端通过自锁转动机构与基座的边缘转动连接，调节臂的侧壁自下而上依次设置有多个卡槽，阅读板的底部转动设置有上支撑臂，上支撑臂的自由端用于与卡槽配合；
9.当阅读支架处于使用状态，阅读板、调节臂和基座呈z型排布，当阅读支架处于折叠状态，阅读板、调节臂和基座自上而下叠置。
10.优选的，所述调节臂的顶部设置有转动轴，转动轴上设置有固定座，固定座通过紧固件与阅读板固接。
11.优选的，所述调节臂远离阅读者的一侧设置有容纳槽，多个卡槽自上而下依次设置在容纳槽中。
12.优选的，所述容纳槽的侧壁设置有环向封闭的滑槽，滑槽沿容纳槽的排布方向设置，上支撑臂的下端设置有导向轴，导向轴的两端伸入至上支撑臂的两侧并位于滑槽中。
13.优选的，所述自锁转动机构包括花键轴、周向限位机构和偏心轮扳手；
14.所述调节臂的下端设置有两个同轴且间隔设置有的轴套，基座的顶部设置有中部轴套，中部轴套位于两个轴套之间并且同轴设置，花键轴安装在中部轴套并与轴套空套，偏
心轮扳手转动设置在轴套的端部，并与花键轴的端部抵接，周向限位机构设置在花键轴和轴套之间，周向限位机构用于对调节臂的角度定位。
15.优选的，所述周向限位机构包括能够相互啮合的外齿圈和内齿圈，内齿圈设置在轴套内壁上，外齿圈设置在花键轴的端部，花键轴移动能够使外齿圈和内齿圈啮合或分离。
16.优选的，所述花键轴上还套设有弹簧，当外齿圈和内齿圈分离，弹簧处于压缩状态。
17.优选的，所述基座的顶部还设置有下支撑臂，调节臂靠近阅读者的一侧自下而上间隔设置有多个与下支撑臂配合的定位槽。
18.优选的，所述基座的顶部设置用放置下支撑臂的收纳槽。
19.优选的，所述阅读板靠近阅读者的一侧对称设置有压纸机构，用于对书籍的阅读页面进行固定。
20.与现有技术相比，本实用新型具有以下有益的技术效果：
21.本实用新型提供的一种可折叠阅读支架，包括阅读板、调节臂和基座，调节臂的上端与阅读板转动连接，通过上支撑臂与不同高度的卡槽卡接，实现阅读板的角度调节，调节臂的下端通过自锁转动机构与基座连接，采用自锁转动机构能够实现调节臂的转动与定位，使用状态下整个阅读支架呈z型排布，当需要收纳时，阅读板、调节臂和基座自上而下叠置在一起，大大降低了阅读支架的体积，减少了收纳空间，同时，采用基座作为整个阅读支架的支撑底座，便于阅读支架的移动，提高了阅读支架的使用范围。
附图说明

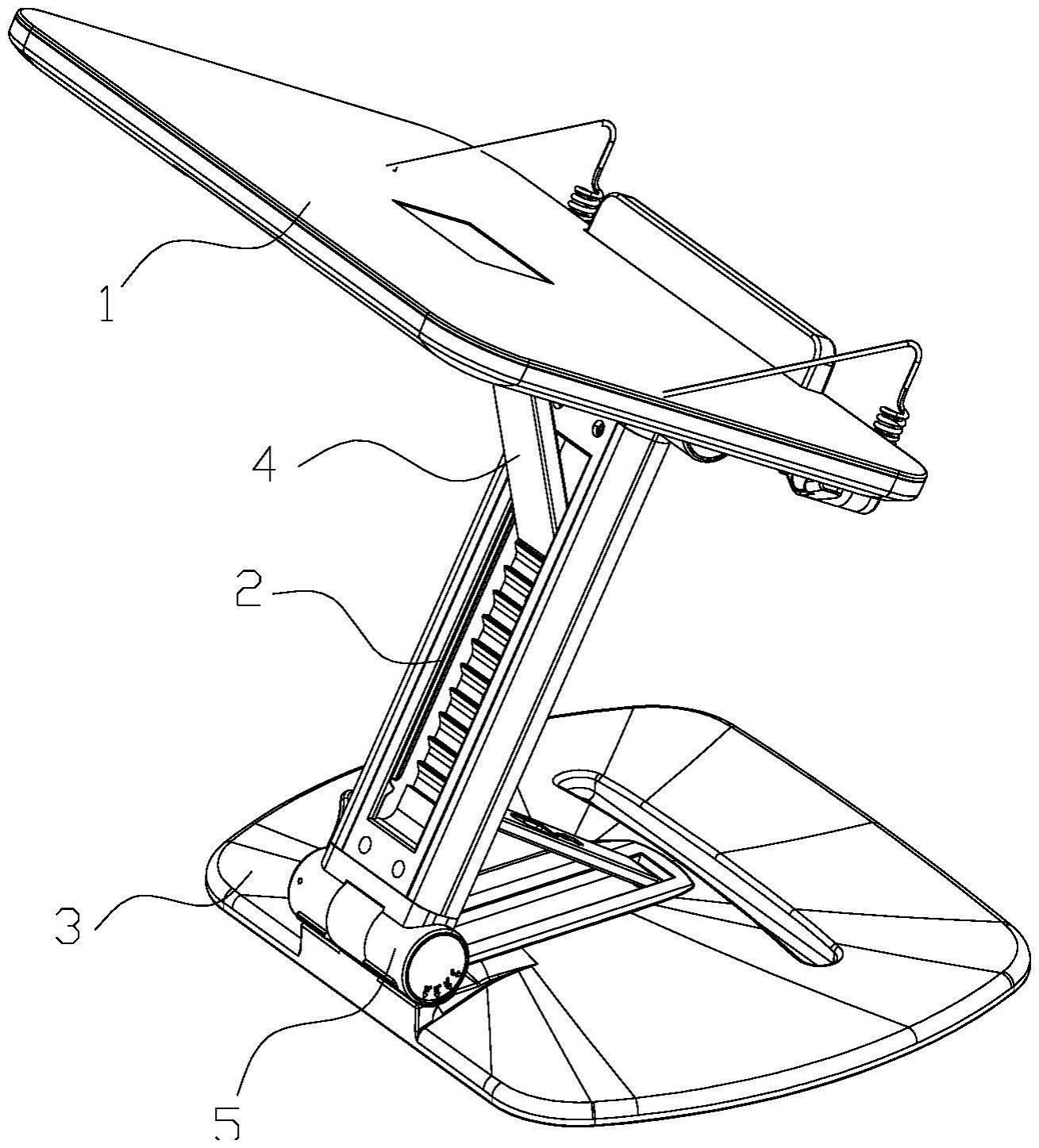

22.图1为本实用新型阅读支架的外观示意图；
23.图2为本实用新型阅读支架的结构示意图；
24.图3为本实用新型阅读支架的爆炸图；
25.图4为本实用新型调节臂的结构示意图；
26.图5为本实用新型调节臂的剖视图；
27.图6为本实用新型调节轴的结构示意图；
28.图7为本实用新型基座的结构示意图；
29.图8为本实用新型压纸机构的结构示意图；
30.图9为本实用新型压纸机构的剖视图；
31.图10为本实用新型阅读板的背部结构示意图；
32.图11为本实用新型阅读支架的使用状态图；
33.图12为本实用新型阅读支架的折叠状态图。
34.图中：1、阅读板；2、调节臂；3、基座；4、上支撑臂；5、自锁转动机构；6、压纸机构；7、下支撑臂；8、收纳槽；9、导向轴；21、固定座；22、转动轴；23、卡槽；24、轴套；25、限位块；26、内齿圈；27、滑槽；51、中部轴套；52、自锁转轴；53、偏心轮扳手；54、花键轴；55、端盖；56、外齿圈；59、花键槽；61、固定轴；62、调节轴；63、弹簧；64、压杆。
具体实施方式
35.下面结合附图对本实用新型做进一步的详细说明，所述是对本实用新型的解释而
不是限定。
36.参阅图1-12，一种可折叠阅读支架，包括阅读板1、调节臂2和基座3；调节臂2的上端与阅读板1的底部边缘转动连接，调节臂2的下端通过自锁转动机构5与基座3的顶部边缘转动连接，调节臂2的侧壁自下而上依次设置有多个卡槽23，阅读板1的底部转动设置有上支撑臂4，上支撑臂4的自由端用于与卡槽23配合，当阅读支架处于使用状态，阅读板1、调节臂2和基座3呈z型排布，当阅读支架处于折叠状态，阅读板1、调节臂2和基座3自上而下叠置。
37.参阅图3-6，所述调节臂2的顶部设置有转动轴22，转动轴22上设置有固定座21，固定座21通过螺栓固定在阅读板1的底部边缘，该边缘位于靠近阅读者的一侧，调节臂2远离阅读者的一侧设置有容纳槽，多个卡槽23自上而下依次设置在容纳槽中，容纳槽的两侧壁上设置有凹槽，凹槽沿卡槽23的排布方向设置，凹槽中设置有导向条28，导向条沿容纳槽的排布方向设置，并且导向条的两侧以及两端形成滑槽27，并且该滑槽为环形封闭结构。
38.所述上支撑臂4的上端通过销轴阅读板1的中部转动连接，支撑臂4的下端设置有导向轴9，导向轴的两端伸出上支撑臂4的两侧，导向轴卡接在容纳槽的侧壁的滑槽中，当上支撑臂4的下端卡接在卡槽中，导向轴位于导向条下侧的滑槽中，当需要对阅读支架收纳时，调节阅读板的角度，使上支撑臂4的下端移动至最上层的卡槽位置，然后继续调节阅读板的角度，导向轴沿导向面29自导向条上端的滑动至导向条上侧的滑槽中，此时上支撑臂4的下端与卡槽分离，然后下压阅读板，当阅读板与调节臂平行，导向轴滑动至滑槽的下端，当再次使用时，导向轴自导向条的下端再次滑入导向套下层的滑槽中，并且上支撑臂4的下端再次与卡槽卡接。
39.所述自锁转动机构5包括花键轴54、周向限位机构、弹簧和偏心轮扳手53；
40.所述调节臂2的下端设置有两个同轴且间隔设置有的轴套24，基座的顶部设置有中部轴套51，中部轴套51位于两个轴套24之间并且同轴设置，花键轴54安装在中部轴套51和轴套24中，弹簧套设在花键轴54上，偏心轮扳手53转动设置在轴套24的端部，并与花键轴54的端部抵接，周向限位机构设置在花键轴54和轴套之间，当转动偏心轮扳手53花键轴轴向移动，周向限位机构分离，调节臂转动实现阅读板的高度调节。
41.所述周向限位机构包括能够相互啮合的外齿圈56和内齿圈26，内齿圈26设置在远离偏心轮扳手53的轴套24内壁上，外齿圈56设置在花键轴的端部，花键轴的另一端设置有挡板，弹簧套设在花键轴上，弹簧的一端与挡板抵接，另一端与轴套内部的抬肩抵接，轴套24的端部端盖55，所述中部轴套51中设置有花键槽59，花键轴54配装在花键槽59中，花键轴54能够沿花键槽59在中部轴套51中轴向移动，但是不能周向转动。
42.所述转轴上还设置有限位块25，用于对调节臂的最大调节角度定位，当调节臂转动至最大角度，限位块25与基座抵接。
43.当需要调节阅读板的高度时，转动偏心轮扳手53使花键轴轴向移动，此时弹簧处于压缩状态，并且外齿圈56和内齿圈26分离，由于轴套24与花键轴空套连接，因此通过轴套即可实现调节臂2转动实现阅读板高度的调节，当阅读板调节至预定高度，反向转动偏心轮扳手53，在弹簧的作用下花键轴复位，此时外齿圈56和内齿圈26相互啮合，即可实现基座与调节臂的定位。
44.参阅图7，所述基座3的顶部还设置有下支撑臂7，调节臂2靠近阅读者的一侧自下
而上间隔设置有多个定位槽，基座的顶部设置收纳槽8，下支撑臂7的下端与收纳槽远离调节臂的一端转动连接，另一端用于卡接在定位槽中，下支撑臂7用于对调节臂的起到辅助支撑的作用，当阅读支架处于折叠状态，下支撑臂7的端部与定位槽分离，并且下支撑臂7位于收纳槽中。
45.参阅图8和9，所述阅读板靠近阅读者的一侧对称设置有两个压纸机构6，用于对书籍的阅读页面进行固定，所述压纸机构6包括固定轴61、调节轴62和压杆64。
46.所述固定轴61的一端固定在阅读板的靠近阅读者的底部边缘，固定轴61为中空结构，调节轴62的端部设置有弹簧轴，弹簧轴伸入至固定轴中，弹簧轴上套设有弹簧，弹簧轴的端部设置有压板，固定轴与调节轴的接触面为齿形端面，压杆64与的一端与调节轴固定连接，另一端向阅读板方向延伸。
47.为了提高压板的灵活性，压杆64的端部与通过弹簧63与固定轴61连接，所述压杆64整体为l型结构，压杆的端部设置有橡胶套，避免压板对纸张造成损伤。
48.使用时，将调节轴向阅读者的一侧拉动，调节轴与固定轴的接触面分离，同时弹簧处于压缩状态，然后转动调节轴将压杆移动至阅读板的顶部，通过压杆对书籍的阅读页进行固定，当阅读支架处于收纳状态，则将压杆转动至阅读板的底部。
