1.本实用新型涉及座椅技术领域，尤其涉及一种摇椅。


背景技术：

2.随着儿童用品的发展，现在市场上儿童用品逐渐多样化，出现了各种功能的儿童用品。
3.相关技术中，大多数摇椅，其座椅底部为弧形，儿童放置在上面时，摇椅能够摇摆。但该摇椅功能单一，只具有摇摆的功能。人们在照顾儿童时，有时候还需要座椅能够平稳不晃动，而该摇椅无法满足此需求，并且实现折叠功能也并不方便。


技术实现要素：

4.本实用新型旨在至少在一定程度上解决现有相关技术中存在的问题之一，为此，本实用新型提出一种摇椅，其结构简单，便于折叠，从而满足人们不同情况的使用需求。
5.根据上述提供的一种摇椅，其通过如下技术方案来实现：
6.一种摇椅，包括：
7.可前后摇摆的底座；
8.支撑杆，所述支撑杆下端与所述底座的前端铰接在一起；
9.围框，所述围框的两侧分别与所述支撑杆铰接在一起；
10.加强杆，所述加强杆的下端与所述底座铰接在一起，并且其上端与所述围框的下端部活动连接在一起；
11.翻转关节，所述翻转关节设置在所述连接杆与所述围框之间的铰接处上，通过所述翻转关节使所述加强杆与所述围框相互锁紧或者相互旋转；
12.座椅，所述座椅后端的两侧分别铰接于所述加强杆上；
13.连接杆，所述连接杆一端分别连接于所述座椅的两侧上，另一端与所述围框铰接在一起。
14.在一些实施方式中，还包括限位座，所述限位座可转动地设置在所述底座的后端上，通过外力驱动所述限位座转动以使所述底座进行摇摆或者停止摇摆。
15.在一些实施方式中，在所述底座的后端位置处设置有安装部，在所述安装部上凸设有凸台，在所述限位座内分别间隔限定有第一凹槽和第二凹槽，通过外力驱动所述限位座转动，当所述凸台卡置于所述第一凹槽上时以使所述底座进行摇摆，或者当所述凸台卡置于所述第二凹槽上时以使所述底座停止摇摆。
16.在一些实施方式中，在所述限位座内分别间隔凸设有第一止挡部和第二止挡部，在所述第一止挡部和所述第二止挡部的中间位置处分别间隔凸设有第一凸筋和第二凸筋，通过所述第一止挡部与所述第一凸筋以共同限定出所述第一凹槽，并且通过所述第二止挡部与所述第二凸筋以共同限定出所述第二凹槽。
17.在一些实施方式中，所述凸台位于所述底座的后端壁上。
18.在一些实施方式中，还包括连接座和转动关节，其中所述底座后端的两侧分别与所述连接座的两侧可转动地连接在一起，所述转动关节设置在所述底座与所述连接座之间的铰接处上，通过所述转动关节使所述底座与所述连接座相互锁紧在一起或者使所述连接座绕所述底座转动。
19.在一些实施方式中，所述转动关节包括固定杆、配合杆和第一弹簧，其中所述固定杆设置在所述底座后端的两侧上，所述配合杆设置在所述连接座的两侧上，所述固定杆的内侧壁上设置有固定部，在所述配合杆的内侧壁上设置有锁止部，所述锁止部与所述固定部相配合连接以使所述固定杆与所述配合杆相互锁紧在一起，所述第一弹簧一端与所述固定杆连接，另一端与所述配合杆连接以对所述配合杆的运动进行限定。
20.在一些实施方式中，所述配合杆在远离于所述固定杆的一端由所述固定杆往所述配合杆的方向且向上倾斜设置有斜台，所述斜台与所述固定杆的端部相配合连接。
21.在一些实施方式中，所述翻转关节包括解锁件和拉绳，其中所述解锁件活动设置在所述围框的上端位置处，并且所述解锁件与所述拉绳连接，在所述加强杆的上端部设置有卡盘，在所述卡盘上开设有多个卡槽，在所述围框的下端活动设置有顶杆，在所述顶杆上凸设有凸轴，所述拉绳在远离于所述解锁件的一端与所述顶杆连接以驱动所述顶杆由所述卡盘往所述解锁件的方向运动，从而通过所述凸轴与所述卡槽的配合连接以使所述加强杆与所述围框相互锁紧或者相互旋转。
22.在一些实施方式中，所述翻转关节还包括第二弹簧，在所述围框内设置有限定部，所述第二弹簧一端抵接于所述限定部上，另一端抵接于所述顶杆上以驱动所述顶杆作复位运动。
23.与现有技术相比，本实用新型至少包括以下有益效果：
24.1.本实用新型的摇椅，其结构简单，便于折叠，从而满足人们不同情况的使用需求。
附图说明
25.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

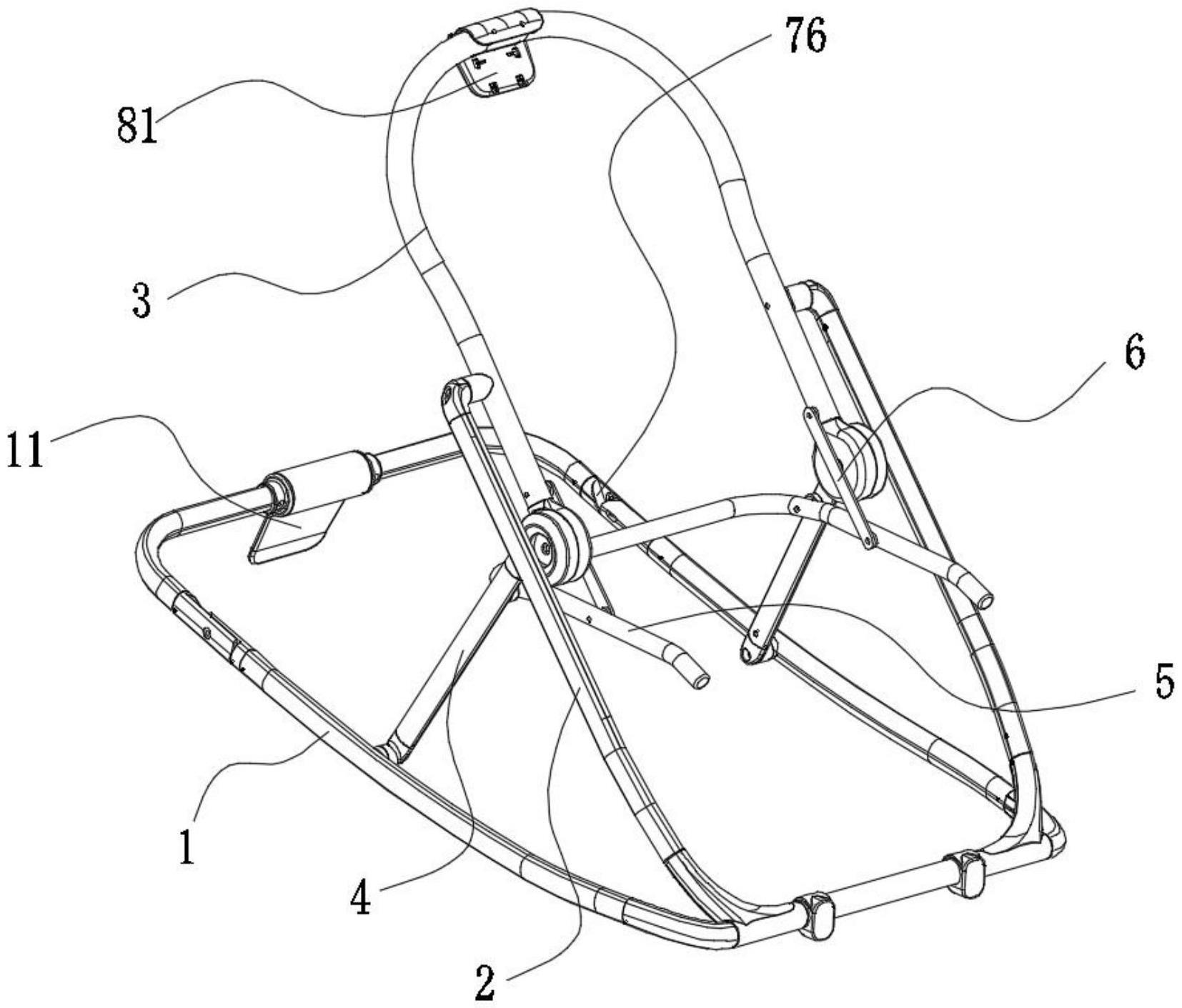

26.图1是本实用新型实施例中摇椅的结构示意图；
27.图2是本实用新型实施例中摇椅的第一分解示意图；
28.图3是本实用新型实施例中摇椅的第二分解示意图。
具体实施方式
29.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。本实用新型实施例的组件可以以各种不同的配置来布置和设计。
30.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求
保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型请求保护的技术方案范围。
31.实施例：
32.如图1至3所示，本实施例提供一种摇椅，包括：
33.可前后摇摆的底座1；
34.支撑杆2，支撑杆2下端与底座1的前端铰接在一起；
35.围框3，围框3的两侧分别与支撑杆2铰接在一起；
36.加强杆4，加强杆4的下端与底座1铰接在一起，并且其上端与围框3的下端部活动连接在一起；
37.翻转关节，翻转关节设置在连接杆6与围框3之间的铰接处上，通过翻转关节使加强杆4与围框3相互锁紧或者相互旋转；
38.座椅5，座椅5后端的两侧分别铰接于加强杆4上；
39.连接杆6，连接杆6一端分别连接于座椅5的两侧上，另一端与围框3铰接在一起。
40.在本实施例中，由于底座1呈弧形以使底座1能够实现前后摇摆，在底座1的前端的两侧上铰接有支撑杆2，支撑杆2在远离于底座1的一端铰接于围框3中间位置处的两侧上，在底座1中间位置处的两侧分别铰接有加强杆4，加强杆4在远离于底座1的一端通过翻转关节与围框3的下端部可转动地连接在一起，从而通过翻转关节的动作以使加强杆4与围框3相互锁紧或者相互旋转，座椅5后端的两侧分别铰接于加强杆4上，在座椅5中间位置处的两侧分别通过连接杆6与围框3相互铰接在一起，通过外力驱动使加强杆4与围框3相互旋转，从而带动摇椅收合在一起，其结构简单，便于折叠，从而满足人们不同情况的使用需求。
41.进一步地，还包括限位座11，限位座11可转动地设置在底座1的后端上，通过外力驱动限位座11转动以使底座1进行摇摆或者停止摇摆。
42.优选地，在底座1的后端位置处设置有安装部，在安装部上凸设有凸台12，在限位座11内分别间隔限定有第一凹槽和第二凹槽14，通过外力驱动限位座11转动，当凸台12卡置于第一凹槽上时以使底座1进行摇摆，或者当凸台12卡置于第二凹槽14上时以使底座1停止摇摆。
43.具体地，在限位座11内分别间隔凸设有第一止挡部和第二止挡部，在第一止挡部和第二止挡部的中间位置处分别间隔凸设有第一凸筋和第二凸筋，通过第一止挡部与第一凸筋以共同限定出第一凹槽，并且通过第二止挡部与第二凸筋以共同限定出第二凹槽14。
44.进一步地，凸台12位于底座1的后端壁上。
45.在本实施例中，限位座11可转动地设置在底座1的后端上，此外，由于限位座11能够在第一位置和第二位置之间进行切换，即限位座11转动到第一位置时，底座1能够摇摆；限位座11转动到第二位置时，底座1停止摇摆，从而即可通过外力驱动限位座11转动，进而使底座1进行摇摆或者停止摇摆。更优地，在底座1的后端位置处设置有安装部，限位座11一端套设于安装部上以适于将限位座11限定在底座1上，从而使底座1与限位座11可转动地连接在一起，在安装部上沿横向方向凸设有凸台12，在限位座11内分别间隔限定有第一凹槽和第二凹槽14，通过外力驱动限位座11转动以使限位座11在第一位置和第二位置之间进行切换，当凸台12卡置于第一凹槽上时以使限位座11运动至第一位置上，从而使限位座11的
底壁与底座1的底壁处于一个平面上，进而使底座1能够进行摇摆，或者当凸台12卡置于第二凹槽14上时以使限位座11运动至第二位置上，从而使底座1停止摇摆。
46.进一步地，还包括连接座15和转动关节，其中底座1后端的两侧分别与连接座15的两侧可转动地连接在一起，转动关节设置在底座1与连接座15之间的铰接处上，通过转动关节使底座1与连接座15相互锁紧在一起或者使连接座15绕底座1转动。
47.优选地，转动关节包括固定杆71、配合杆72和第一弹簧73，其中固定杆71设置在底座1后端的两侧上，配合杆72设置在连接座15的两侧上，固定杆71的内侧壁上设置有固定部74，在配合杆72的内侧壁上设置有锁止部75，锁止部75与固定部74相配合连接以使固定杆71与配合杆72相互锁紧在一起，第一弹簧73一端与固定杆71连接，另一端与配合杆72连接以对配合杆72的运动进行限定。
48.具体地，配合杆72在远离于固定杆71的一端由固定杆71往配合杆72的方向且向上倾斜设置有斜台76，斜台76与固定杆71的端部相配合连接。
49.在本实施例中，底座1后端的两侧分别与连接座15的两侧可转动地连接在一起，转动关节设置在底座1与连接座15之间的铰接处上，通过转动关节使底座1与连接座15相互锁紧在一起或者使连接座15绕底座1转动，从而在对摇椅进行折叠过程中，通过外力驱动连接座15绕底座1作翻转运动以进一步减小产品所占用的空间。若需对连接座15进行折叠时，用户首先拉动连接座15由前往后运动以使锁止部75与固定部74断开连接关系，然后再驱动连接座15相对于底座1向上翻转，从而以完成连接座15的收合，若需展开连接座15时，用户首先驱动连接座15相对于底座1向下翻转，当锁止部75与固定部74相对于设置时，在第一弹簧73的弹力作用下以使锁止部75与固定部74建立连接关系，从而使固定杆71与配合杆72相互锁紧在一起。
50.进一步地，翻转关节包括解锁件81和拉绳，其中解锁件81活动设置在围框3的上端位置处，并且解锁件81与拉绳连接，在加强杆4的上端部设置有卡盘82，在卡盘82上开设有多个卡槽83，在围框3的下端活动设置有顶杆84，在顶杆84上凸设有凸轴85，拉绳在远离于解锁件81的一端与顶杆84连接以驱动顶杆84由卡盘82往解锁件81的方向运动，从而通过凸轴85与卡槽83的配合连接以使加强杆4与围框3相互锁紧或者相互旋转。
51.特别地，翻转关节还包括第二弹簧86，在围框3内设置有限定部，第二弹簧86一端抵接于限定部上，另一端抵接于顶杆84上以驱动顶杆84作复位运动。
52.在本实施例中，在围框3上端位置处限定有安装腔，解锁件81活动设置在围框3的安装腔内以使解锁件81能够沿安装腔的上下方向运动，在围框3内部空间设置有拉绳，并且解锁件81与拉绳连接以拉动拉绳运动，在加强杆4的上端部设置有卡盘82，在卡盘82上沿其周向方向间隔开设有第一卡槽83和第二卡槽83，从而使围框3的翻转形成三个运动位置，在围框3的下端活动设置有顶杆84，在顶杆84上凸设有凸轴85，拉绳在远离于解锁件81的一端与顶杆84连接以驱动顶杆84由卡盘82往解锁件81的方向运动，从而通过凸轴85与卡槽83的配合连接以使加强杆4与围框3相互锁紧或者相互旋转。此外，一般情况下，凸轴85与第一卡槽83建立连接关系，从而使围框3相对应座椅5由前往后且向上倾斜设置，进而利于婴儿在摇椅上躺平睡觉；若需使婴儿在摇椅上坐立起来，用户按压解锁件81后以使凸轴85与第一卡槽83断开连接关系，然后通过外力驱动围框3由后往前旋转，直至凸轴85与第二卡槽83建立连接关系，从而使围框3垂直于座椅5上；若需对摇椅进行收合，用户按压解锁件81后以使
凸轴85与第二卡槽83断开连接关系，然后通过外力驱动围框3由后往前旋转，直至摇椅折叠在一起。
