1.本实用新型涉及厨电技术领域，尤其涉及一种烹饪锅具及烹饪设备。


背景技术：

2.目前，生活中使用的锅，其结构一体成型，温度不便于控制，烹饪时凭以往的烹饪经验进行操作，尤其对于经验不足的烹饪新手，难以掌握烹饪温度及烹饪时长，通常会造成在烹饪过程中手忙脚乱的情况出现，而且烹饪出的菜品的口味往往差强人意，给使用者带来很大的不便，同时过度烹饪也不利于人们的身体健康。
3.因此，亟需一种烹饪锅具以解决上述问题。


技术实现要素：

4.本实用新型旨在至少在一定程度上解决现有相关技术中存在的问题之一，为此，本实用新型提出一种烹饪锅具，能够便于用户实时掌握烹饪温度，并能够控制烹饪时长。
5.上述的目的是通过以下技术方案来实现的：
6.一种烹饪锅具，包括：
7.锅本体；
8.把手，设置在所述锅本体的一侧，所述把手上开设有插接口；
9.测温结构，安装在所述把手上，并能够在外力的作用下，在摆动至与所述把手平行以及与所述把手之间具有夹角的两种状态之间切换；
10.手柄插头组件，包括手柄插头座以及设置在所述手柄插头座上的插头本体、操控组件以及第一蓝牙通信件，所述插头本体能够与所述插接口插接，所述测温结构与所述操控组件电连接，所述操控组件与所述第一蓝牙通信件电连接，所述第一蓝牙通信件与灶具通信连接；
11.当所述插头本体与所述插接口插接，且所述测温结构在外力的作用下摆动至与所述把手之间具有夹角时，所述测温结构的电路接通并检测所述锅本体的底部的温度，所述锅本体的底部的温度信号通过安装在所述手柄插头座和/或灶具上的警示器显示或发出，以提醒用户通过操控组件间接操控所述灶具开启、关闭、火力及烹饪时长，或直接通过灶具操控灶具本身的开启、关闭、火力及烹饪时长，以进行相应烹饪操作。
12.可选地，所述测温结构包括：
13.支撑杆，其第一端与把手的靠近所述锅本体的一端铰接；
14.红外测温仪，安装在所述支撑杆的第二端，用于检测所述锅本体的底部的温度；
15.复位结构，所述支撑杆的第一端通过所述复位结构与所述把手的靠近所述锅本体的一端铰接；
16.触头，安装在所述支撑杆的第二端；
17.弹簧开关，安装在所述把手上并与所述插接口连通，当所述插头本体插入所述插接口时，所述插头本体与所述弹簧开关连接，所述触头能够在外力的作用下与所述弹簧开
关插接或松脱，当所述触头与所述弹簧开关插接时，所述弹簧开关断开，所述测温结构与所述插头本体断开电连接；当所述触头与所述弹簧开关松脱时，所述弹簧开关接通，所述测温结构与所述插头本体电连接。
18.可选地，当所述测温结构摆动至与所述把手之间具有夹角时，所述红外测温仪位于所述把手的上方。
19.可选地，所述把手沿水平方向设置，当所述测温结构摆动至与所述把手之间具有夹角时，所述支撑杆与所述把手垂直。
20.可选地，所述复位结构包括：
21.转轴，安装在所述把手的靠近所述锅本体的一端，所述支撑杆的第一端套设在所述转轴上；
22.扭簧，安装在所述把手的靠近述锅本体的一端，并且，所述扭簧的一端与所述把手抵接或连接，另一端与所述支撑杆抵接或连接。
23.可选地，所述触头上设置有卡槽和卡扣中的一者，所述弹簧开关上设置有所述卡槽和所述卡扣中的另一者，所述卡扣能够与所述卡槽卡设。
24.可选地，所述手柄插头组件还包括设置在所述手柄插头座上的第一控制单元和第一控制按钮，所述第一控制单元与所述插头本体、所述第一蓝牙通信件以及所述第一控制按钮电连接，所述第一控制按钮用于调控所述灶具的开启、关闭以及烹饪火力。
25.可选地，所述手操控组件包括与所述第一控制单元电连接的电池结构，所述电池结构用于对所述第一控制单元供电，所述电池结构包括开设在所述手柄插头座上的电池槽以及电池本体。
26.本实用新型另一方面提供一种烹饪设备，包括灶具以及上述的烹饪锅具，所述灶具上还设置有第二控制单元以及与所述第一蓝牙通信件通信连接的第二蓝牙通信件，所述第二蓝牙通信件与所述第二控制单元电连接。
27.可选地，所述灶具上还设置有所述警示器以及第二控制按钮，所述警示器与所述第二控制按钮均与所述第二控制单元电连接，所述第二控制按钮用于调控所述灶具的开启、关闭以及烹饪火力。
28.与现有技术相比，本实用新型至少包括以下有益效果：
29.本实用新型提供的烹饪锅具，在用户需要在烹饪中准确获知锅本体内的烹饪温度时，可以将手柄插头组件安装在把手上，即将插头本体与插接口进行插接，打开手柄插头组件，然后启动测温结构，即使采用外力将测温结构摆动至与把手之间具有夹角的状态，以便于测温结构能够在无遮挡物(锅本体的边沿)遮挡下，直线检测锅本体底部的温度。然后通过设置在手柄插头组件上的操控组件、第一蓝牙通信件操控灶具的开启、关闭、火力及烹饪时长，或者直接通过灶具操控灶具本身的开启、关闭、火力及烹饪时长。锅本体底部的实时烹饪温度能够直接显示在安装在手柄插头座上的警示器中，以便于通知用户，和/或能够通过第一蓝牙通信件将锅本体的温度传输至安装在灶具上的警示器中，以便于通知用户。
附图说明

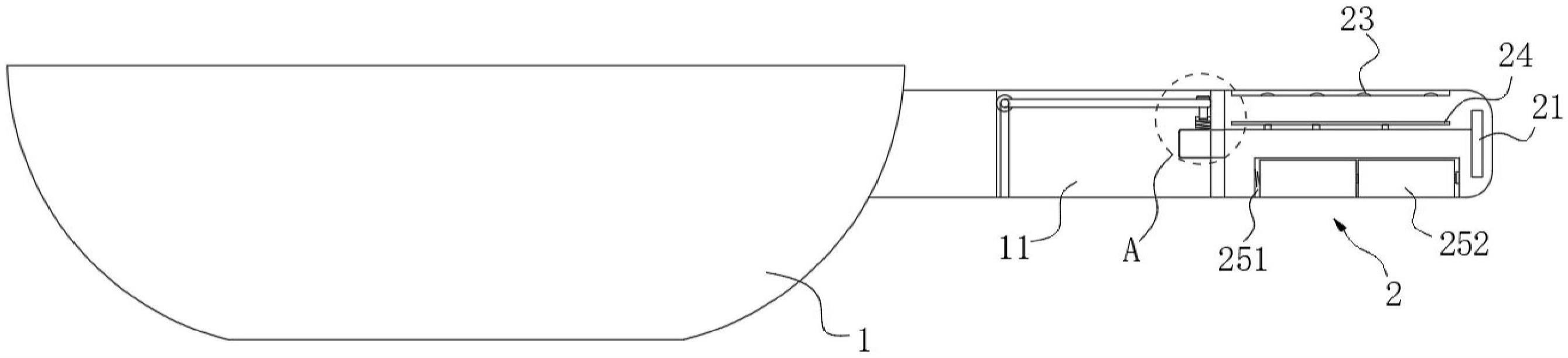

30.图1是本实用新型具体实施例提供的烹饪锅具的主视结构示意图；
31.图2是图1中a处的放大图；
32.图3是本实用新型具体实施例提供的烹饪锅具的俯视结构示意图；
33.图4是本实用新型具体实施例提供的烹饪设备的主视结构示意图；
34.图5是本实用新型具体实施例提供的烹饪设备的俯视结构示意图；
35.图6是本实用新型具体实施例提供的烹饪设备的主视结构示意图(测温结构与把手垂直)。
36.图中：
37.1、锅本体；11、把手；111、插接口；
38.2、手柄插头组件；21、第一蓝牙通信件；22、插头本体；23、第一控制按钮；24、第一控制单元；251、电池槽；252、电池本体；
39.3、测温结构；31、支撑杆；32、红外测温仪；33、复位结构；331、转轴；332、扭簧；34、触头；341、卡槽；35、弹簧开关；351、卡扣；
40.4、灶具；41、第二蓝牙通信件；42、第二控制按钮；43、警示器。
具体实施方式
41.以下实施例对本实用新型进行说明，但本实用新型并不受这些实施例所限制。对本实用新型的具体实施方式进行修改或者对部分技术特征进行等同替换，而不脱离本实用新型方案的精神，其均应涵盖在本实用新型请求保护的技术方案范围当中。
42.请参考图1-图6，本实用新型提供一种烹饪锅具，包括锅本体1、把手11、测温结构3和手柄插头组件2。把手11设置在锅本体1的一侧，把手11上开设有插接口111。测温结构3安装在把手11上，并能够在外力的作用下，在摆动至与把手11平行以及与把手11之间具有夹角的两种状态之间切换。手柄插头组件2包括手柄插头座以及设置在手柄插头座上的插头本体22、操控组件以及第一蓝牙通信件21，插头本体22能够与插接口111插接，测温结构3与操控组件电连接，操控组件与第一蓝牙通信件21电连接，第一蓝牙通信件21与灶具4通信连接。当插头本体22与插接口111插接，且测温结构3在外力的作用下摆动至与把手11之间具有夹角时，测温结构3的电路接通并检测锅本体1的底部的温度，锅本体1的底部的温度信号通过安装在手柄插头座和/或灶具4上的警示器43显示或发出，以提醒用户通过操控组件间接操控灶具4开启、关闭、火力及烹饪时长，或直接通过灶具4操控灶具4本身的开启、关闭、火力及烹饪时长，以进行相应烹饪操作。
43.本实用新型提供的烹饪锅具，在用户需要在烹饪中准确获知锅本体1内的烹饪温度时，可以将手柄插头组件2安装在把手11上，即将插头本体22与插接口111进行插接，打开手柄插头组件2，然后启动测温结构3，即使采用外力将测温结构3摆动至与把手11之间具有夹角的状态，以便于测温结构3能够在无遮挡物(锅本体1的边沿)遮挡下，直线检测锅本体1底部的温度。然后通过设置在手柄插头组件2上的操控组件、第一蓝牙通信件21操控灶具4的开启、关闭、火力及烹饪时长，或者直接通过灶具4操控灶具4本身的开启、关闭及火力。锅本体1底部的实时烹饪温度能够直接显示在安装在手柄插头座上的警示器43中，以便于通知用户，和/或能够通过第一蓝牙通信件21将锅本体1的温度传输至安装在灶具4上的警示器43中，以便于通知用户。
44.具体地，当灶具4上设置有警示器43时，可以无需在手柄插头上另外设置警示器43；当灶具4上未设置警示器43时，可以在手柄插头上设置警示器43，以节省成本。
45.进一步地，警示器43可以为语音播报器和/或显示屏。
46.可选地，测温结构3包括支撑杆31、红外测温仪32、复位结构33、触头34和弹簧开关35。支撑杆31的第一端与把手11的靠近锅本体1的一端铰接。红外测温仪32安装在支撑杆31的第二端，用于检测锅本体1的底部的温度。复位结构33支撑杆31的第一端通过复位结构33与把手11的靠近锅本体1的一端铰接。触头34安装在支撑杆31的第二端。弹簧开关35安装在把手11上并与插接口111连通，当插头本体22插入插接口111时，插头本体22与弹簧开关35连接，触头34能够在外力的作用下与弹簧开关35插接或松脱，当触头34与弹簧开关35插接时，弹簧开关35断开，测温结构3与插头本体22断开电连接；当触头34与弹簧开关35松脱时，弹簧开关35接通，测温结构3与插头本体22电连接。
47.可选地，当测温结构3摆动至与把手11之间具有夹角时，红外测温仪32位于把手11的上方，以便于红外测温仪32发出的红外线能够直达锅本体1的底部。
48.可选地，把手11沿水平方向设置，当测温结构3摆动至与把手11之间具有夹角时，支撑杆31与把手11垂直，以便于测温以及测温结构3的设置。
49.可选地，复位结构33包括转轴331和扭簧332。转轴331安装在把手11的靠近锅本体1的一端，支撑杆31的第一端套设在转轴331上。扭簧332安装在把手11的靠近述锅本体1的一端，并且，扭簧332的一端与把手11抵接或连接，另一端与支撑杆31抵接或连接。当当触头34与弹簧开关35松脱时，支撑杆31在扭簧332的弹力下复位至与把手11垂直的位置。
50.可选地，触头34上设置有卡槽341和卡扣351中的一者，弹簧开关35上设置有卡槽341和卡扣351中的另一者，卡扣351能够与卡槽341卡设。按压支撑杆31的第二端，以使得卡扣351卡入卡槽341中时，触头34与弹簧开关35插接；而当再次按压支撑杆31的第二端，以使得卡扣351从卡槽341中脱离时，触头34与弹簧开关35松脱，此时支撑杆31的第二端能够在扭簧332的弹力下复位至与把手11垂直的位置。
51.可选地，操控组件包括设置在手柄插头座上的第一控制单元24和第一控制按钮23，第一控制单元24与插头本体22、第一蓝牙通信件21以及第一控制按钮23电连接，第一控制按钮23用于调控灶具4的开启、关闭以及烹饪火力。
52.可选地，手柄插头组件2还包括与第一控制单元24电连接的电池结构，电池结构用于对第一控制单元24供电，电池结构包括开设在手柄插头座上的电池槽251以及设置在电池槽251内的电池本体252。
53.本实用新型另一方面提供一种烹饪设备，包括灶具4以及上述的烹饪锅具，灶具4上还设置有第二控制单元以及与第一蓝牙通信件21通信连接的第二蓝牙通信件41，第二蓝牙通信件41与第二控制单元电连接。
54.可选地，灶具4上还设置有警示器43以及第二控制按钮42，警示器43与第二控制按钮42均与第二控制单元电连接，第二控制按钮42用于调控灶具4的开启、关闭以及烹饪火力。
55.以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
