1.本实用新型涉及医疗器械领域，具体为一种外开式带有提醒的病房门。


背景技术：

2.对于医院中病房内的病人，尤其是感染症状较重的病人，其所居住的病房尤其是重症监护室的病房对无菌条件要求较高，然而由于病人需要看护，医务人员和病人家属需要陪护。
3.根据公告号“cn 208220571 u”公开了一种医院用病房门，通过设置泵气和通风装置，实现医护人员在打开病房门前实现吹气，将身上的灰尘吹除，通过设置拉杆和插销装置实现医护人员脚踩开门，脚踩关门，进而可以避免手部触碰病房门带入细菌，对患者造成二次感染，通过设置杀菌喷雾装置实现在打开病房门前进行喷雾杀菌，本实用新型公开的装置具有结构新颖、操作简单、方便高效的优点。
4.但是目前的病房门，结构简单，无法对开门者或者靠近门的患者进行提示，易导致病房门开门期间碰到门后的患者，造成损伤，同时传统的门体密封性差，隔音、隔温性差，导致病房内的患者舒适度降低，实用性差。


技术实现要素：

5.本实用新型为了解决现有技术的问题，提供了一种外开式带有提醒的病房门。
6.为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种外开式带有提醒的病房门，包括门框，所述门框的内侧设有门槽，所述门槽的内壁通过合页转动连接有门体，所述门体的数量设置为两个，所述门框的顶端一侧固定连接有控制器，所述门框的顶端一侧固定连接有喇叭，所述门框的顶端另一侧固定连接有红外感应器，所述门体的一侧转动连接有第一把手，所述门体的另一侧转动连接有第二把手，所述门体的一侧设有滑槽，所述滑槽的内壁滑动连接有卡块，所述门框的一侧固定连接有红灯带，所述门框的一侧固定连接有黄灯带。
7.优选的，所述门体的内侧固定连接有玻璃窗，所述滑槽的内侧固定连接有微动开关，所述卡块的一侧固定连接有齿条。
8.优选的，所述滑槽的内侧固定连接有第一弹簧，所述第一弹簧的一端与齿条的一端固定连接，所述第一把手的一侧固定连接有转动轴。
9.优选的，所述转动轴的外壁固定连接有齿轮，所述齿轮与齿条相互啮合，所述第二把手的一侧固定连接有转动杆，所述转动杆与转动轴固定连接。
10.优选的，所述门体的底端设有滑动槽，所述滑动槽的内壁固定连接有第二弹簧，所述门体的内壁设有限位滑槽。
11.优选的，所述限位滑槽的内壁滑动连接有伸缩杆，所述伸缩杆的一端铰接有连杆，所述滑动槽的内壁滑动连接有密封板。
12.优选的，所述密封板的顶端与第二弹簧固定连接，所述密封板的顶端与连杆的一
端相互啮合。
13.优选的，所述微动开关与控制器通过电性连接，所述红灯带、黄灯带、红外感应器、喇叭均与控制器通过电性连接。
14.本实用新型的有益效果为：
15.本实用新型通过微动开关与密封板的设置，红外感应器对靠近的人员进行检测，进而控制黄灯带进行亮起，对外部的人员进行警示，内侧人员通过转动第二把手时，控制红灯带进行亮起，同时控制喇叭进行响起“房门打开，注意安全”，从而从视觉与听觉上对外部的人，进行警示及提醒，从而有效防止门体开关时对病患进行碰撞损伤，提升设备的实用性，在门体关闭时，此时伸缩杆收到门框内侧的挤压，进而通过连杆带动密封板在滑动槽内壁向下滑动，紧贴地面，进行有效的密封，同时在打开门体的时候，在第二弹簧的作用下，拉动密封板向下运动脱离接触地面，进而对密封板进行防护，避免磨损及产生噪音，增长密封板的使用寿命，从而有效提升患者使用的舒适度。
附图说明

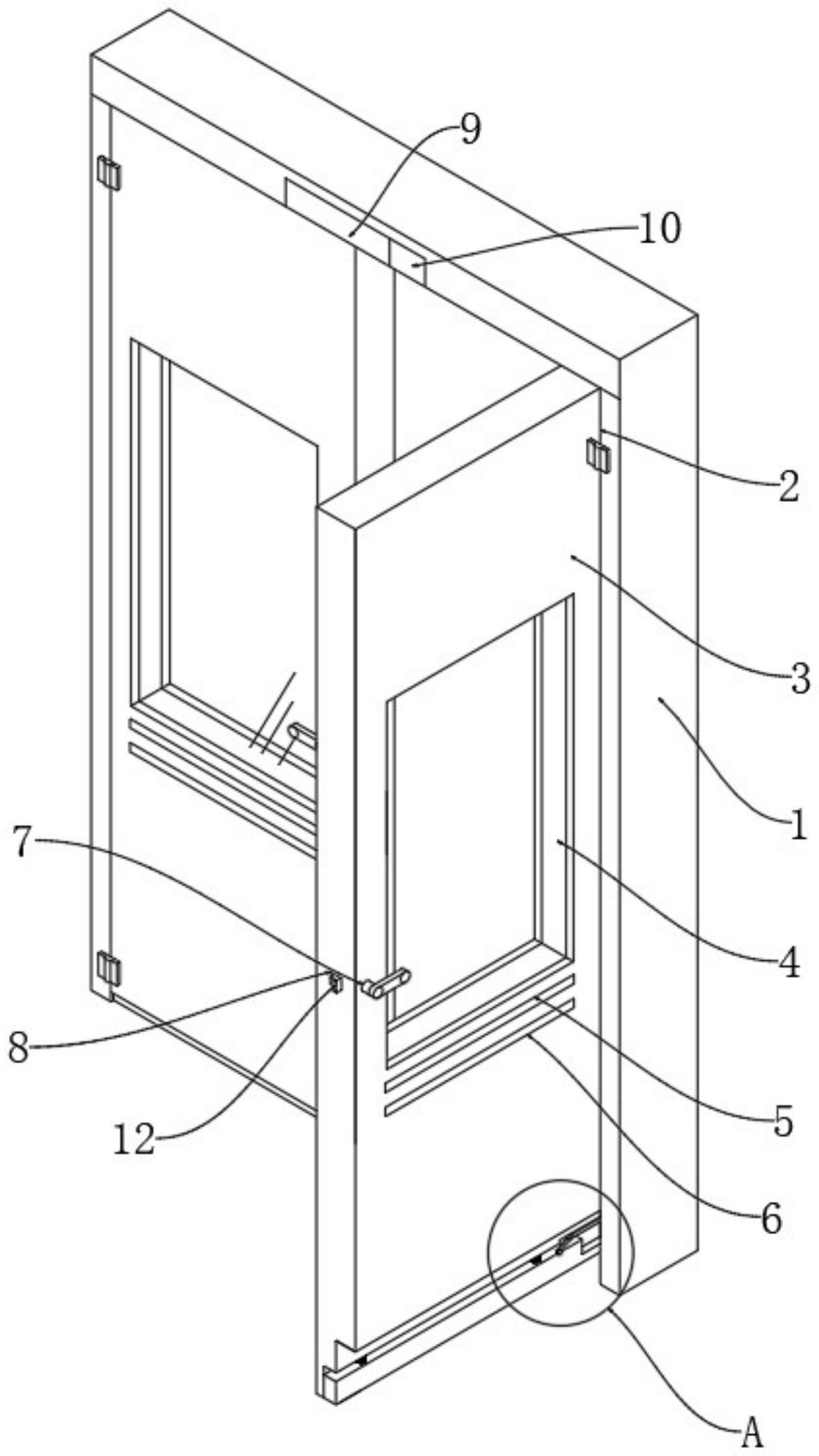

16.图1是本实用新型的整体结构示意图。
17.图2是本实用新型的门体的外部结构示意图。
18.图3是本实用新型的门体的内部结构示意图。
19.图4是本实用新型的第一把手传动结构示意图。
20.图5是本实用新型的图1的a处结构示意图。
21.图1-5中：1、门框；2、门槽；3、门体；4、玻璃窗；5、红灯带；6、黄灯带；7、第一把手；8、滑槽；9、控制器；10、喇叭；11、红外感应器；12、卡块；13、微动开关；14、转动杆；15、转动轴；16、齿轮；17、齿条；18、第一弹簧；19、滑动槽；20、第二弹簧；21、密封板；22、限位滑槽；23、伸缩杆；24、连杆；25、第二把手。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.如图1-5所示的一种外开式带有提醒的病房门，包括门框1，门框1的内侧设有门槽2，门槽2的内壁通过合页转动连接有门体3，门体3的数量设置为两个，门框1的顶端一侧固定连接有控制器9，门框1的顶端一侧固定连接有喇叭10，门框1的顶端另一侧固定连接有红外感应器11，门体3的一侧转动连接有第一把手7，门体3的另一侧转动连接有第二把手25，门体3的一侧设有滑槽8，滑槽8的内壁滑动连接有卡块12，门框1的一侧固定连接有红灯带5，门框1的一侧固定连接有黄灯带6，在使用时，门体3内侧的人员，靠近门体3时，此时红外感应器11对靠近的人员进行检测，并将数据传输至控制器9内部，控制器9通过控制黄灯带6进行亮起，对外部的人员进行警示，内侧人员通过转动第二把手25向外打开门体3时，此时第二把手25通过转动杆14带动齿轮16进行转动，进而带动齿条17与卡块12在滑槽8内壁进行滑动缩入滑槽8内壁，同时齿条17接触微动开关13，进而微动开关13通过将数据传输至控
制器9，此时控制器9通过控制红灯带5进行亮起，同时控制喇叭10进行响起“房门打开，注意安全”，从而从视觉与听觉上对外部的人，进行警示及提醒，在门体3关闭时，此时伸缩杆23收到门框内侧的挤压，进而通过连杆24带动密封板21在滑动槽19内壁向下滑动，紧贴地面，进行有效的密封，同时在打开门体3的时候，在第二弹簧20的作用下，拉动密封板21向下运动脱离接触地面，进而对密封板21进行防护，避免磨损及产生噪音，增长密封板21的使用寿命。
24.门体3的内侧固定连接有玻璃窗4，滑槽8的内侧固定连接有微动开关13，卡块12的一侧固定连接有齿条17，滑槽8的内侧固定连接有第一弹簧18，第一弹簧18的一端与齿条17的一端固定连接，第一把手7的一侧固定连接有转动轴15，转动轴15的外壁固定连接有齿轮16，齿轮16与齿条17相互啮合，第二把手25的一侧固定连接有转动杆14，转动杆14与转动轴15固定连接，门体3的底端设有滑动槽19，滑动槽19的内壁固定连接有第二弹簧20，门体3的内壁设有限位滑槽22。
25.限位滑槽22的内壁滑动连接有伸缩杆23，伸缩杆23的一端铰接有连杆24，滑动槽19的内壁滑动连接有密封板21，密封板21的顶端与第二弹簧20固定连接，密封板21的顶端与连杆24的一端相互啮合，微动开关13与控制器9通过电性连接，红灯带5、黄灯带6、红外感应器11、喇叭10均与控制器9通过电性连接。
26.综上所述，本实用新型具有以下工作原理：在使用该装置时，门体3内侧的人员，靠近门体3时，此时红外感应器11对靠近的人员进行检测，并将数据传输至控制器9内部，控制器9通过控制黄灯带6进行亮起，对外部的人员进行警示，内侧人员通过转动第二把手25向外打开门体3时，此时第二把手25通过转动杆14带动齿轮16进行转动，进而带动齿条17与卡块12在滑槽8内壁进行滑动缩入滑槽8内壁，同时齿条17接触微动开关13，进而微动开关13通过将数据传输至控制器9，此时控制器9通过控制红灯带5进行亮起，同时控制喇叭10进行响起“房门打开，注意安全”，从而从视觉与听觉上对外部的人，进行警示及提醒，在门体3关闭时，此时伸缩杆23收到门框内侧的挤压，进而通过连杆24带动密封板21在滑动槽19内壁向下滑动，紧贴地面，进行有效的密封，同时在打开门体3的时候，在第二弹簧20的作用下，拉动密封板21向下运动脱离接触地面，进而对密封板21进行防护，避免磨损及产生噪音，增长密封板21的使用寿命，这样就完成了该设备的整体工作流程。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
