一种定时唤醒睡觉的枕头的制作方法

1.本实用新型属于枕头相关技术领域,具体涉及一种定时唤醒睡觉的枕头。


背景技术:

2.现在枕头很多,有药物枕头,有传统棉枕头,有气枕水枕,还有睡眠唤醒枕头,在枕头下方增加了一个底板,底板上设有控制面板和唤醒装置,可在睡眠前设置唤醒时间,从而唤醒睡眠中的人,但是每个人对枕头所需要的高度不同,在使用过程中无法调节高度,在颈部不舒服时使用,使舒适度下降。


技术实现要素:

3.本实用新型的目的在于提供一种定时唤醒睡觉的枕头,以解决上述背景技术中提出由于每个人对枕头所需要的高度不同,在使用过程中无法调节高度的问题。
4.为实现上述目的,本实用新型提供如下技术方案:一种定时唤醒睡觉的枕头,包括底板和枕垫,所述底板上端设有枕垫,且底板左右两端棱角处采用弧面处理;
5.所述枕垫内部左侧设置有高度调整装置;
6.所述高度调整装置包括气囊、连接头和输气管,所述底板上端且位于枕垫内部左侧设有气囊,且气囊随着内部气体的增加可向外膨胀,且气囊向外膨胀之后可使其顶部的枕垫向上凸起,所述气囊的下端左侧安装有连接头,且连接头的下端贯穿底板的顶端,所述连接头下端连接有输气管,且输气管可向气囊内输入气体。
7.优选的,所述高度调整装置还包括按压式气泵、限位挡条和固定片,所述底板的上端左侧内嵌有按压式气泵,且按压式气泵右端连接输气管,所述按压式气泵凸出边缘位置设有限位挡条,且限位挡条可限制按压式气泵向外凸出的距离。
8.优选的,所述按压式气泵的右端设有焊接在底板上的固定片,且按压式气泵在按压时固定片起到受力作用。
9.优选的,所述底板前端左侧设有助眠装置,所述助眠装置包括安神香片、拉绳和存放盒,所述拉绳安装在存放盒的前端中间位置,且拉绳可将存放盒从底板内拉出。
10.优选的,所述存放盒内放置有安神香片,且安神香片散发的味道有助于提高睡眠质量。
11.优选的,所述底板前端右侧安装有控制面板,所述控制面板边缘处设置有唤醒扬声器,且唤醒扬声器到达唤醒时间可发出声音唤醒睡眠人员。
12.优选的,所述唤醒扬声器内圈左端设置有开关按钮,开关按钮左侧设有两个调节按钮,且调节按钮可调节唤醒扬声器的唤醒时间。
13.优选的,所述唤醒扬声器内圈左侧设有显示窗口,显示窗口采用oled高清显示屏,可查看设置的唤醒时间。
14.与现有技术相比,本实用新型提供了一种定时唤醒睡觉的枕头,具备以下有益效果:
15.1、现有的唤醒睡眠枕头都是不可调节,再加上内部有元器件在舒适度上不是很好,在枕垫内部左侧睡觉颈部位置安装一个高度调整装置,通过高度调整装置可将颈部位置的真面抬高增加睡眠的舒适度,突起的枕面可以很好的托起颈椎,并起到让颈椎放松的作用,可以更舒适的进行睡眠。
16.2、在枕头底板前端左侧安装一个助眠装置,可以对经常睡眠的患者起到帮助作用,助眠装置内部放置有安神香片,安神香片采用天然的中草药混合制成,通过安神香片散发的味道可以让人进入放松的状态,助眠装置还可以根据使用者的需求选择放置或者不放置安神香片。
附图说明

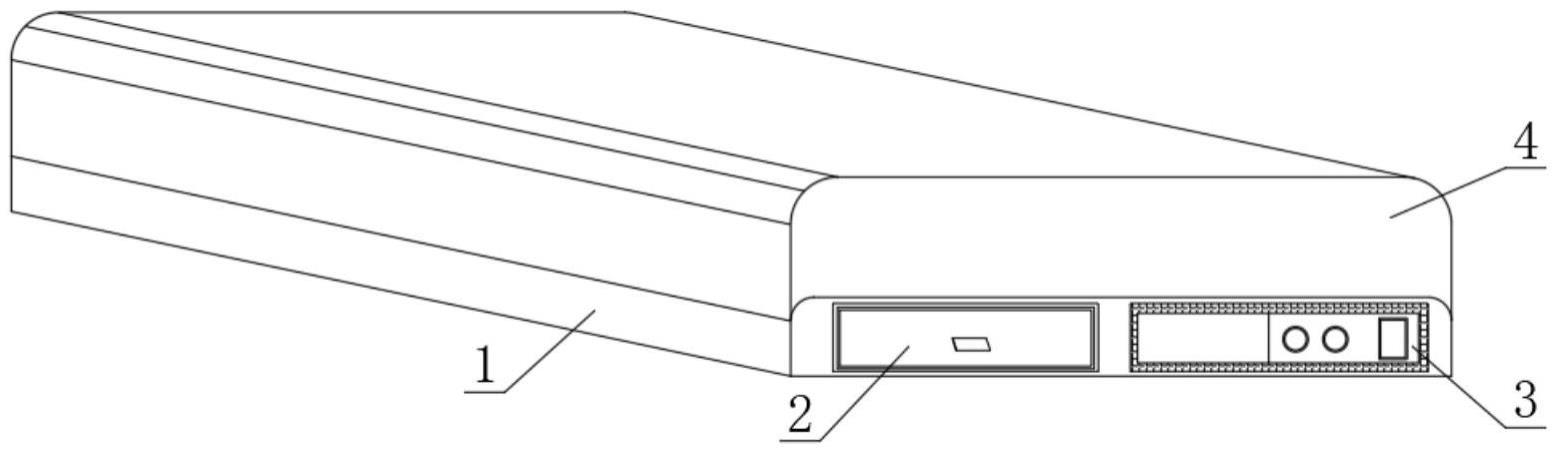

17.图1为本实用新型的一种定时唤醒睡觉的枕头侧视立体结构示意图;
18.图2为本实用新型的一种定时唤醒睡觉的枕头侧视平面结构示意图;
19.图3为本实用新型的一种定时唤醒睡觉的枕头内部正视平面结构示意图;
20.图4为本实用新型的助眠装置立体结构示意图。
21.图中:1、底板;2、助眠装置;3、控制面板;4、枕垫;5、高度调整装置;6、开关按钮;7、调节按钮;8、显示窗口;9、唤醒扬声器;10、气囊;11、按压式气泵;12、限位挡条;13、固定片;14、输气管;15、连接头;16、安神香片;17、拉绳;18、存放盒。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.本实用新型提供了如图1-4所示的一种定时唤醒睡觉的枕头,包括底板1和枕垫4,底板1上端设有枕垫4,且底板1左右两端棱角处采用弧面处理;
24.枕垫4内部左侧设置有高度调整装置5;
25.高度调整装置5包括气囊10、连接头15和输气管14,底板1上端且位于枕垫4内部左侧设有气囊10,且气囊10随着内部气体的增加可向外膨胀,且气囊10向外膨胀之后可使其顶部的枕垫4向上凸起,气囊10的下端左侧安装有连接头15,且连接头15的下端贯穿底板1的顶端,连接头15下端连接有输气管14,且输气管14可向气囊10内输入气体,高度调整装置5还包括按压式气泵11、限位挡条12和固定片13,底板1的上端左侧内嵌有按压式气泵11,且按压式气泵11右端连接输气管14,按压式气泵11凸出边缘位置设有限位挡条12,且限位挡条12可限制按压式气泵11向外凸出的距离,按压式气泵11的右端设有焊接在底板1上的固定片13,且按压式气泵11在按压时固定片13起到受力作用,通过按压底板1后端的按压式气泵11向气囊10内补充气体让气囊10膨胀,气囊10向上膨胀后使枕垫4上端左侧突起,可很好的对颈部起到一个支撑的作用,增加舒适度,挡不需要气囊10内的气体时长按按压式气泵11可使气囊10内的气体排出。
26.如图4所示,底板1前端左侧设有助眠装置2,助眠装置2包括安神香片16、拉绳17和存放盒18,拉绳17安装在存放盒18的前端中间位置,且拉绳17可将存放盒18从底板1内拉
出,存放盒18内放置有安神香片16,且安神香片16散发的味道有助于提高睡眠质量,拉绳17可将存放盒18从底板1内拉出,存放盒18内放置有安神香片16,要睡眠时将存放盒18内放入安神香片16,安神香片16散发的味道可以时人进行方式,起到安神放松的作用,让使用者的睡眠质量更好。
27.如图2所示,底板1前端右侧安装有控制面板3,控制面板3边缘处设置有唤醒扬声器9且唤醒扬声器9到达唤醒时间可发出声音唤醒睡眠人员,唤醒扬声器9内圈左端设置有开关按钮6,开关按钮6左侧设有两个调节按钮7,且调节按钮7可调节唤醒扬声器9的唤醒时间,唤醒扬声器9内圈左侧设有显示窗口8,显示窗口8采用oled高清显示屏,可查看设置的唤醒时间。通过打开控制面板3上的开关按钮6,可通过调节按钮7按钮来调节睡眠时间,在调节睡眠时间时显示窗口8会显示调整的时间和睡眠剩余的时间,当设置的睡眠时间倒计时结束时唤醒扬声器9会发出声音唤醒睡眠中的人,唤醒扬声器9发出的唤醒声音是由弱变强,不会对睡眠中的人进行到惊吓,使其慢慢的唤醒。
28.最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
