一种沙发插接件的制作方法

1.本实用新型涉及家具技术领域,更具体的说涉及一种沙发插接件。


背景技术:

2.目前,市面上的沙发靠背与沙发主体之间通常采用螺栓或螺钉等紧固件固定连接以装配成沙发组件结构。但采用该固定连接方式不仅不利于沙发靠背的安装和拆卸,导致在运输过程中较为麻烦,同时不易对其进行更换和维修,造成材料浪费。
3.现有专利申请号为cn202020350379.x,专利名称为一种沙发靠背连接结构及沙发组件的实用新型专利,其公开了一种沙发靠背连接结构,该连接结构包括第一构件和第二构件,该第一构件包括第一基板、对称设置在第一基板上的两导轨以及设置在第一基板上的限位件,该限位件上设有卡接凸起;该第二构件包括第二基板以及连接第二基板的第一横板,该第二基板包括插入部,该插入部上设有与卡接凸起相配合的卡位孔;该插入部沿两导轨滑动插接配合后,该卡接凸起卡设于卡位孔内;该第一横板用于与沙发座框连接,该第一基板用于与沙发靠背连接。
4.该专利采用的连接结构虽然可以实现沙发靠背与沙发主体之间的牢固连接,使得沙发靠背的安装与拆卸更加方便,但在经常拆卸或拆卸较为暴力时,限位件上的卡接凸起容易变形损坏甚至断裂,从而导致不能使用连接,而限位件与第一基板采用弯折一体成型为固定连接,在限位件发生损坏时,需要把第一构件从沙发靠板上拆卸下来更换整个第一构件,维修较为繁琐且成本较高。


技术实现要素:

5.针对现有技术的不足,本实用新型提供了一种沙发插接件,该沙发插接件能够实现沙发组件之间的快速装配连接,且拆装方便,并且在限位件发生损坏时,维修简单方便,维修成本低。
6.为实现上述目的,本实用新型提供了如下技术方案:
7.一种沙发插接件,包括第一构件和第二构件,所述第一构件包括第一基板、对称设置于第一基板两侧的两插入导轨以及可拆卸连接与第一基板一端的限位件,所述限位件上设置有卡接凸起,所述第二构件包括插入部和连接部,所述插入部上设置有与卡接凸起配合的卡位孔,所述插入部沿两插入导轨滑动插接配合后,所述卡接凸起卡入卡位孔内。
8.进一步所述限位件包括插接部,所述插接部内设置有插接槽,所述插接部底部设置有与插接槽连通的插接孔,所述第一基板的一端设置有与插接孔相配合的插接凸起,所述第一基板插入插接槽内后,插接凸起伸入插接孔内,所述卡接凸起与插接部连接。
9.进一步所述第一基板的两端分别设置有第一安装孔和和第二安装孔,所述第一安装孔贯穿第一基板和插接凸起,所述插接部上位于插接孔的相对侧设置有与插接孔对齐的连通孔,所述第一基板插入插接槽内且插接凸起伸入插接孔内后,第一安装孔、插接孔和连通孔相互对齐。
10.进一步所述第一安装孔和第二安装孔的外侧设置有沉孔。
11.进一步所述限位件上设置有解锁拨片,所述解锁拨片连接与卡接凸起上。
12.进一步所述插入部和连接部上设置有若干连接孔。
13.与现有技术相比,本实用新型的有益效果是:
14.(1)本实用新型通过把限位件与第一基板可拆卸连接,从而使得在卡接凸起发生损坏时,只需要更换限位件即可,无需对整个第一构件进行更换,维修方便,并且维修成本低。
15.(2)本实用新型把限位件设置成包括插接部,插接部内设置有插接槽,插接部底部设置有与插接槽连通的插接孔,第一基板的一端设置有与插接孔相配合的插接凸起,从而实现限位件与第一基本的可拆卸连接,只需插入便可完成安装,拔出便可完成拆卸,拆装简单方便。
附图说明
16.为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其它的附图,其中:
17.图1为一种沙发插接件的结构示意图一;
18.图2为一种沙发插接件的结构示意图二;

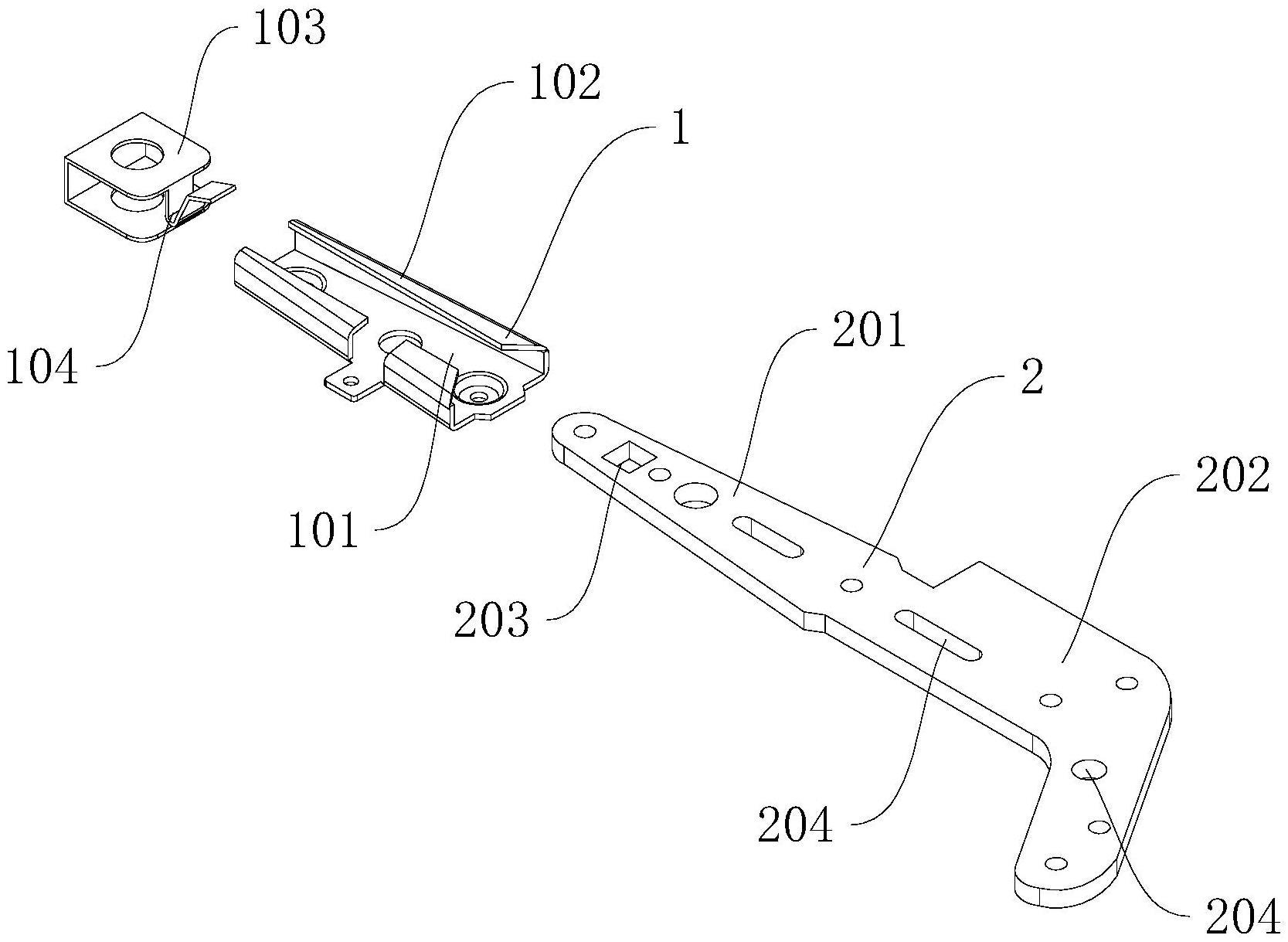

19.图3为一种沙发插接件的爆炸视图;
20.图4为第一构件(拆卸限位件)的结构示意图一;
21.图5为第一构件(拆卸限位件)的结构示意图二;
22.图6为限位件的结构示意图。
23.图中标记为:1、第一构件;101、第一基板;1011、第一安装孔;1012、第二安装孔;1013、沉孔;1014、插接凸起;102、插入导轨;103、限位件;1031、插接部;1032、插接孔;1033、连通孔;1034、插接槽;104、卡接凸起;105、解锁拨片;2、第二构件;201、插入部;202、连接部;203、卡位孔;204、连接孔。
具体实施方式
24.在本实用新型的描述中,需要说明的是,对于方位词,如有术语“中心”,“横向(x)”、“纵向(y)”、“竖向(z)”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系,仅是为了便于叙述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作,不能理解为限制本实用新型的具体保护范围。
25.此外,如有术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或隐含指明技术特征的数量。由此,限定有“第一”、“第二”特征可以明示或者隐含包括一个或者多个该特征,在本实用新型描述中,“数个”、“若干”的含义是两个或两个以上,除非另有明确具体的限定。
26.一种沙发插接件,如图1-6所示,包括第一构件1和第二构件2,所述第一构件1包括第一基板101、对称设置于第一基板101两侧的两插入导轨102以及可拆卸连接与第一基板101一端的限位件103,所述限位件103上设置有卡接凸起104,所述第二构件2包括插入部201和连接部202,所述插入部201上设置有与卡接凸起104配合的卡位孔203,所述插入部201沿两插入导轨102滑动插接配合后,所述卡接凸起104卡入卡位孔203内。
27.本实用新型通过把限位件103与第一基板101可拆卸连接,从而使得在卡接凸起104发生损坏时,只需要更换限位件103即可,无需对整个第一构件1进行更换,维修方便,并且维修成本低。
28.本实施例中优选的,如图1-6所示,所述限位件103包括插接部1031,所述插接部1031内设置有插接槽1034,所述插接部1031底部设置有与插接槽1034连通的插接孔1032,所述第一基板101的一端设置有与插接孔1032相配合的插接凸起1014,所述第一基板101插入插接槽1034内后,插接凸起1014伸入插接孔1032内,所述卡接凸起104与插接部1031连接;
29.具体的,在对限位件103和第一基板101进行安装连接时,只需把第一基板101往插接槽1034内插入,并使插接凸起1014伸入到插接孔1032内即可完成;在拆卸限位件103和第一基板101时,只需把插接部1031的上部分向上拨动,使插接槽1034变大,然后再把第一基板101抽出即可,简单方便。
30.本实施例中优选的,如图1-2和图6所示,所述第一基板101的两端分别设置有第一安装孔1011和和第二安装孔1012,所述第一安装孔1011贯穿第一基板101和插接凸起1014,所述插接部1031上位于插接孔1032的相对侧设置有与插接孔1032对齐的连通孔1033,所述第一基板101插入插接槽1034内且插接凸起1014伸入插接孔1032内后,第一安装孔1011、插接孔1032和连通孔1033相互对齐,从而在插接部1031与第一基板101连接后,可直接把螺栓穿过连通孔1033插入到第一安装孔1011内,完成第一基板101与沙发部件的连接,便于第一基板101的安装。
31.本实施例中优选的,如图5所示,所述第一安装孔1011和第二安装孔1012的外侧设置有沉孔1013,从而使得在使用螺栓穿过第一安装孔1011和第二安装孔1012与沙发连接后,螺栓的螺栓头能够位于沉孔1013内,从而不会影响第一构件1和第二构件2的插接连接。
32.本实施例中优选的,如图6所示,所述限位件103上设置有解锁拨片105,所述解锁拨片105连接与卡接凸起104上,通过设置解锁拨片105,来掰动卡接凸起104,从而方便拆卸。
33.本实施例中优选的,如图1-3所示,所述插入部201和连接部202上设置有若干连接孔204,通过设置连接孔204来使得插入部201和连接部202与沙发部件连接,并且若干连接孔204包括呈圆形的若干连接孔204和呈腰形的若干连接孔204。
34.以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
