1.本实用新型涉及厨房用品，具体涉及一种可调节式锅盖架。


背景技术：

2.锅盖架放置在厨房内，方便锅盖的放置。中国专利文献（公开号： cn210169912u；公开日：2020年3月24日）公开了一种防倾倒锅盖架，包括锅盖架主体、弧形凹槽和滑动块，所述锅盖架主体一侧的顶端开设有第二滑槽，所述第二滑槽的内壁通过滑块与滑动块的底端滑动连接，所述滑动块的一侧开设有第二半圆型凹槽，所述锅盖架主体一侧的一端开设有第一半圆型凹槽，且第一半圆型凹槽与第二半圆型凹槽一一对应设置，所述锅盖架主体的中部开设有弧形凹槽，所述弧形凹槽底端的中部开设有通水孔，所述锅盖架主体中部的一侧开设有第一滑槽，所述第一滑槽的内壁与集水箱的外壁滑动连接，且集水箱的内部与通水孔的底端相通。
3.上述技术方案的缺陷是：其锅盖的放置空间已经被限定，只能适用于一定规格的锅盖放置，锅盖太大时难以放入锅盖架内，锅盖太小放入锅盖架后容易发生位移，放置不稳定，导致其使用局限性很大，难以满足用户的使用需求。


技术实现要素：

4.鉴于背景技术的不足，本实用新型所要解决的技术问题是提供一种用于解决上述问题的可调节式锅盖架。
5.为此，本实用新型是采用如下方案来实现的：
6.可调节式锅盖架，其特征在于：具有前底架和后底架，所述前底架上排列设置有第一卡槽，所述后底架上排列设置有与第一卡槽对应的第二卡槽，还包括多个架条，所述架条呈u字形，所述架条的一端延伸设置有第一卡钩，另一端延伸设置有第二卡钩，所述第一卡钩涨紧地卡入到第一卡槽内，第二卡钩涨紧地卡入到第二卡槽内，相邻的两个架条围出锅盖卡放空间。
7.所述前底架包括第一前底架板和第二前底架板，所述第二前底架板可滑动地设置在第一前底架板上，所述后底架包括第一后底架板和第二后底架板，所述第二后底架板可滑动地设置在第一后底架板上，所述第一前底架板和第一后底架板之间通过第一连杆进行连接，所述第二前底架板和第二后底架板之间通过第二连杆进行连接。
8.所述第一连杆和第二连杆上套装有硅胶防滑套。
9.所述架条采用不锈钢材质。
10.上述技术方案的可调节式锅盖架，结构简单，设计合理，方便进行规模化生产；通过将架条活动卡装在前、后夹板上对应的卡槽内，可以根据锅盖规格的变化，选择调节两个相邻的架条的间距，进而满足对应锅盖的放置需求，使得锅盖的放置更加牢靠，有效提升其使用的灵活性和通用性。
附图说明
11.本实用新型有如下附图：

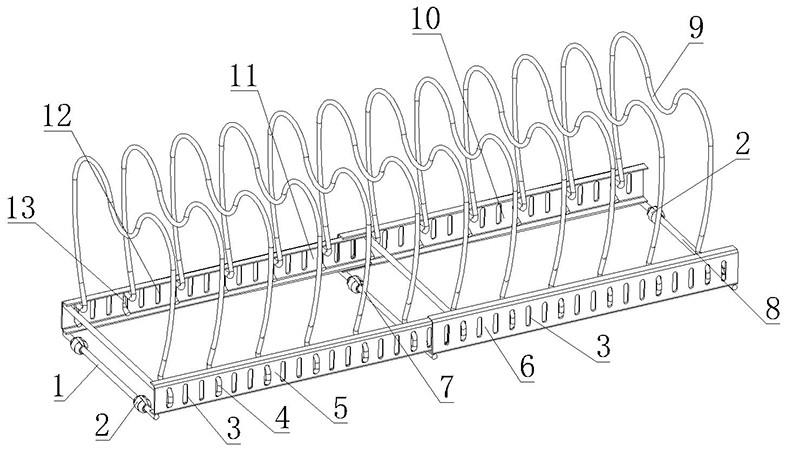

12.图1为本实用新型的结构示意图。
具体实施方式
13.如图所示，本实用新型公开的可调节式锅盖架，具有前底架和后底架，前底架上排列设置有第一卡槽3，后底架上排列设置有与第一卡槽3对应的第二卡槽12，还包括多个架条7，架条7呈u字形，本实施例中，架条7采用不锈钢材质，使得其具有一定的强度，可以支撑锅盖的放置，同时也具有一定的软度，可以挤压其进行轻微的形变，架条7的一端延伸设置有第一卡钩4，另一端延伸设置有第二卡钩13，第一卡钩4涨紧地卡入到第一卡槽3内，第二卡钩13涨紧地卡入到第二卡槽12内，相邻的两个架条7围出锅盖卡放空间。进一步的，前底架包括第一前底架板6和第二前底架板5，第二前底架板5可滑动地设置在第一前底架板6上，后底架包括第一后底架板10和第二后底架板11，第二后底架板11可滑动地设置在第一后底架板10上，第一前底架板6和第一后底架板10之间通过第一连杆8进行连接，第二前底架板5和第二后底架板11之间通过第二连杆1进行连接，通过控制第二前底架板5和第二后底架板11进行滑动，可以对锅盖架的整体长度进行调节，当需要放置较多的锅盖时，可以将第二前、后底架板向外拉出，方便放置更多的锅盖，当需要放置的锅盖较少时，可以将第二前、后底架板朝内推入，使得锅盖架的整体长度变小，减少其所需的占用空间。第一连杆8和第二连杆1上套装有硅胶防滑套2，确保锅盖架放置后不会发生滑动。架条7的顶部具有供盖柄卡放的弧形下凹部9，可以方便锅盖柄的卡放。
14.本实用新型的这种可调节式锅盖架，通过将架条活动卡装在前、后夹板上对应的卡槽内，可以根据锅盖规格的变化，选择调节两个相邻的架条的间距，只需挤压架条7，使得其发生轻微的形变，即可将架条7上的第一、第二卡钩从第一、第二卡槽内取出，再选择合适的位置挤压架条7，将其第一、第二卡钩卡入到适合的第一、第二卡槽内，架条7自身发生回弹，使得第一、第二卡钩进行涨紧安装，实现完成架条的位移安装，进而满足对应锅盖的放置需求，使得锅盖的放置更加牢靠，有效提升其使用的灵活性和通用性。


技术特征：
1.可调节式锅盖架，其特征在于：具有前底架和后底架，所述前底架上排列设置有第一卡槽（3），所述后底架上排列设置有与第一卡槽（3）对应的第二卡槽（12），还包括多个架条（7），所述架条（7）呈u字形，所述架条（7）的一端延伸设置有第一卡钩（4），另一端延伸设置有第二卡钩（13），所述第一卡钩（4）涨紧地卡入到第一卡槽（3）内，第二卡钩（13）涨紧地卡入到第二卡槽（12）内，相邻的两个架条（7）围出锅盖卡放空间。2.根据权利要求1所述的可调节式锅盖架，其特征在于所述前底架包括第一前底架板（6）和第二前底架板（5），所述第二前底架板（5）可滑动地设置在第一前底架板（6）上，所述后底架包括第一后底架板（10）和第二后底架板（11），所述第二后底架板（11）可滑动地设置在第一后底架板（10）上，所述第一前底架板（6）和第一后底架板（10）之间通过第一连杆（8）进行连接，所述第二前底架板（5）和第二后底架板（11）之间通过第二连杆（1）进行连接。3.根据权利要求2所述的可调节式锅盖架，其特征在于所述第一连杆（8）和第二连杆（1）上套装有硅胶防滑套（2）。4.根据权利要求1所述的可调节式锅盖架，其特征在于所述架条（7）的顶部具有供盖柄卡放的弧形下凹部（9）。5.根据权利要求1所述的可调节式锅盖架，其特征在于所述架条（7）采用不锈钢材质。

技术总结
本实用新型公开了可调节式锅盖架，其特征在于：具有前底架和后底架，所述前底架上排列设置有第一卡槽，所述后底架上排列设置有与第一卡槽对应的第二卡槽，还包括多个架条，所述架条的一端延伸设置有第一卡钩，另一端延伸设置有第二卡钩，所述第一卡钩涨紧地卡入到第一卡槽内，第二卡钩涨紧地卡入到第二卡槽内，相邻的两个架条围出锅盖卡放空间。本实用新型结构简单，设计合理，可以方便地改变架条的位置，调节锅盖卡放空间的大小，与锅盖的规格相适应，提高其使用的灵活性。提高其使用的灵活性。提高其使用的灵活性。


技术研发人员：陈晓云
受保护的技术使用者：温州市凯勒卫浴洁具有限公司
技术研发日：2023.03.28
技术公布日：2023/10/13
