1.本实用新型涉及铝合金门窗技术领域，具体为一种铝合金门窗加固装置。


背景技术：

2.铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗，铝合金门窗包括以铝合金作受力杆件基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
3.常见的门窗在安装固定时，通常通过铁钉对其进行初步固定，然后再通过膨胀螺丝进一步进行固定，但是由于通过螺丝进行固定，当门窗损坏需要更换或者维修时，通常需要先将螺丝进行拆卸，在将铁钉取下，才能够将门窗进行拆卸，但是此操作过程较为繁琐，严重影响工作效率，同时由于螺丝通常是固定在墙面的孔洞内，频繁的拆卸容易使孔洞直径变大，进而影响后续使用。


技术实现要素：

4.本实用新型的目的是提供一种铝合金门窗加固装置，具备便于更换的优点，解决了门窗拆卸时较为繁琐的问题。
5.为解决上述技术问题，本实用新型提供如下技术方案：一种铝合金门窗加固装置，包括固定框，所述固定框的左右侧壁均开设有凹槽，两个凹槽相互远离的一侧壁均螺纹连接有控制杆，两个控制杆相互远离的一端均转动连接有第一固定板，固定框的左右侧面均固定连接有第二固定板，每个第一固定板和第二固定板的外表面通过销轴分别铰接有第一转动板和第二转动板，每个第一转动板与其相对应的第二转动板的另一端均通过销轴相铰接。
6.进一步的，所述固定框的正面开设有第一卡槽，两个第一卡槽的内部之间滑动连接有门窗。
7.通过采用上述技术方案，能够使门窗按照第一卡槽的轨迹进行运动，避免发生错位。
8.进一步的，每个所述第一卡槽的左右侧壁均开设有第二卡槽，每个第二卡槽的内部均滑动连接有第一限位块，且每个第一限位块均与门窗的外表面相接触。
9.通过采用上述技术方案，能够有效的将门窗进行固定，避免在使用时现脱落的情况。
10.进一步的，每个所述第二卡槽的内侧壁与其相对应的第一限位块的外表面之间均固定连接有第一弹簧，且每个第一弹簧均处于复位状态。
11.通过采用上述技术方案，在弹性的作用下，能够使第一限位块恢复到原初位置，从而达到复位的目的。
12.进一步的，两个所述凹槽相互远离的一侧壁均固定连接有两个相对称的定位柱，每组定位柱的外表面均套接有盖板。
13.通过采用上述技术方案，能够使盖板按照定位柱的轨迹进行运动，避免发生错位。
14.进一步的，每个所述凹槽的内顶壁和内顶壁均开设有第三卡槽，每个第三卡槽的内部均滑动连接有第二限位块。
15.通过采用上述技术方案，能够使第二限位块按照第三卡槽的轨迹进行运动，从而能够实现自由安装盖板的目的。
16.进一步的，每个所述第三卡槽的内侧壁与其相对应的第二限位块的外表面之间均固定连接有第二弹簧，且每个第二弹簧均处于复位状态。
17.通过采用上述技术方案，在弹性的作用下，能够使第二限位块恢复到原初位置。
18.与现有技术相比，该铝合金门窗加固装置具备如下有益效果：
19.1.本实用新型通过控制杆、第一固定板和第二固定板的相互作用，能够有效的自由调整第一固定板和第二固定板之间的距离，从而改变第一转动板和第二转动板的宽度，从而能够有效的卡接在墙面的缝隙内，从而能够有效的进行固定，避免需要使用螺丝才能够进行固定，从而避免后续一系列的问题，进而解决了门窗拆卸时较为繁琐的问题。
20.2.本实用新型通过第二卡槽、第一限位块和第一弹簧的相互作用，能够自由调整第一限位块的位置，从而达到自由固定门窗的目的，避免门窗在使用时出现滑落的问题，从而使其整体更加稳定，通过盖板、第二限位块和定位柱的相互作用，能够有效的通过盖板将凹槽进行堵塞，从而避免控制杆受到震动出现自由转动的情况。
附图说明

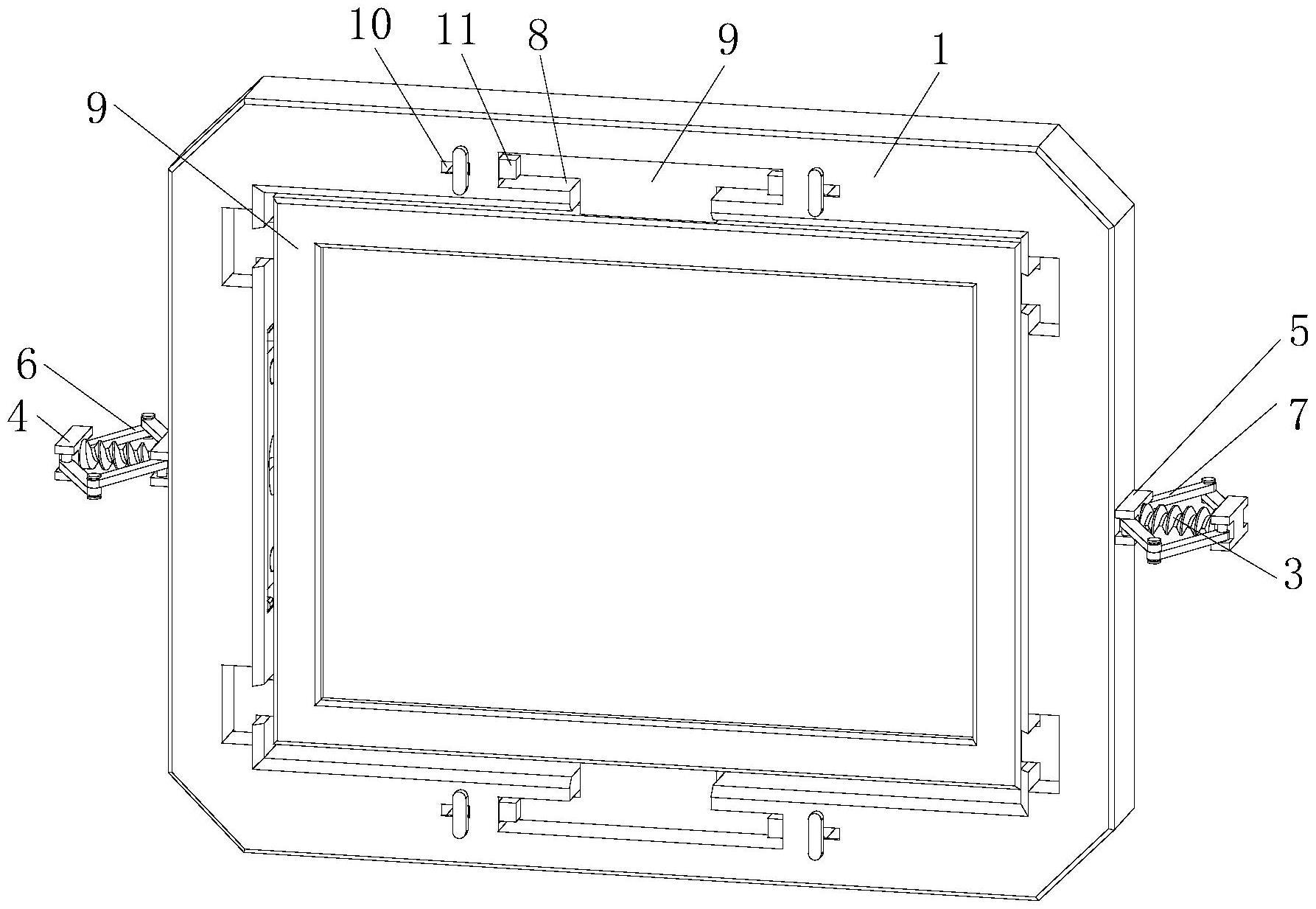

21.图1为本实用新型固定框正视图；
22.图2为本实用新型固定框俯视图；
23.图3为本实用新型固定框正视图的剖视图；
24.图4为本实用新型图3中a处结构放大示意图。
25.图中：1、固定框；2、凹槽；3、控制杆；4、第一固定板；5、第二固定板；6、第一转动板；7、第二转动板；8、第一卡槽；9、门窗；10、第二卡槽；11、第一限位块；12、第一弹簧；13、定位柱；14、盖板；15、第三卡槽；16、第二限位块；17、第二弹簧。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.请参阅图1-4，本实用新型提供一种技术方案：一种铝合金门窗加固装置，包括固定框1，固定框1的左右侧壁均开设有凹槽2，两个凹槽2相互远离的一侧壁均固定连接有两个相对称的定位柱13，每组定位柱13的外表面均套接有盖板14，能够使盖板14按照定位柱13的轨迹进行运动，避免发生错位，每个凹槽2的内顶壁和内顶壁均开设有第三卡槽15，每个第三卡槽15的内部均滑动连接有第二限位块16，能够使第二限位块16按照第三卡槽15的轨迹进行运动，从而能够实现自由安装盖板14的目的，第二限位块16的两个边棱处均呈圆角状，稍微用力就能够使盖板14通过，同时也能够达到限位控制的目的，每个第三卡槽15的
内侧壁与其相对应的第二限位块16的外表面之间均固定连接有第二弹簧17，且每个第二弹簧17均处于复位状态，在弹性的作用下，能够使第二限位块16恢复到原初位置。
28.两个凹槽2相互远离的一侧壁均螺纹连接有控制杆3，控制杆3呈螺纹状，通过转动能够自由调整控制杆3的位置，两个控制杆3相互远离的一端均转动连接有第一固定板4，固定框1的左右侧面均固定连接有第二固定板5，每个第一固定板4和第二固定板5的外表面通过销轴分别铰接有第一转动板6和第二转动板7，每个第一转动板6与其相对应的第二转动板7的另一端均通过销轴相铰接，在控制杆3的作用下，能够自由调整第一固定板4和第二固定板5之间的距离，从而改变第一固定板4和第二固定板5的宽度，从而能够有效的卡接在墙面的缝隙内，从而能够有效的进行固定。
29.固定框1的正面开设有第一卡槽8，两个第一卡槽8的内部之间滑动连接有门窗9，能够使门窗9按照第一卡槽8的轨迹进行运动，避免发生错位，每个第一卡槽8的左右侧壁均开设有第二卡槽10，每个第二卡槽10的内部均滑动连接有第一限位块11，且每个第一限位块11均与门窗9的外表面相接触，能够有效的将门窗9进行固定，避免在使用时现脱落的情况，每个第二卡槽10的内侧壁与其相对应的第一限位块11的外表面之间均固定连接有第一弹簧12，且每个第一弹簧12均处于复位状态，在弹性的作用下，能够使第一限位块11恢复到原初位置，从而达到复位的目的。
30.使用时，首先在墙面上开设一个呈t形状的缝隙，用力将盖板14从凹槽2内取出，使控制杆3漏出从而方便使用，将第一转动板6和第二转动板7依次放入缝隙内，通过转动控制杆3调整第一固定板4和第二固定板5之间的间距，从而能够自由调整第一转动板6和第二转动板7的宽度，从而使其卡接在凹槽2内，从而达到初步固定的目的，重新将盖板14进行安装，进而达到固定控制杆3位置的目的，手动拨动第二限位块16进行运动，从而使两个第二限位块16远离门窗9，从而解除限位，同时第二弹簧17压缩产生复位的弹力，将门窗9从第一卡槽8内取出，从而进行更换，当更换完毕后，松开第二限位块16，在弹性的作用下，从而达到卡接的目的，当安装完毕后，可以使用橡胶块将部分缝隙进行堵塞，防止空气流通。
