一种自清洁型室内装置工程用除尘装置的制作方法-j9九游会真人

1.本实用新型涉及室内除尘技术领域，具体涉及一种自清洁型室内装置工程用除尘装置。


背景技术：

2.建筑装饰是建筑装饰装修工程的简称，建筑装饰是为保护建筑物的主体结构、完善建筑物的物理性能、使用功能和美化建筑物，采用装饰装修材料或饰物对建筑物的内外表面及空间进行的各种处理过程，建筑装饰行业已经成为建筑业中的三大支柱性产业之一，是一个劳动密集型行业，建筑装饰行业是随着房地产热潮的逐步兴起，快速成长起来的朝阳产业，建筑内部在进行装饰的时候，会产生大量的灰尘，飘散在空气中的灰尘会严重影响工人的工作状态；在建筑装饰中需要对室内的近地灰尘进行清洁，传统的方式是靠人工手持吸尘器进行，这种方式人工成本高，效率低，很不方便，我们提出了一种基于建筑装饰工程的室内近地除尘清洁装置来解决上述问题。
3.如中国专利公开号：cn208864217u一种基于建筑装饰工程的室内近地除尘清洁装置，包括底板，所述底板的上端设有收集箱，所述收集箱内的底部设有吸尘器，所述吸尘器上连接有抽气管，所述底板的上端两侧均固定有承载盒，所述承载盒内设有限位槽，所述限位槽内的一端侧壁上固定有安装板，所述安装板的一侧固定有驱动装置，所述驱动装置的输出轴末端固定有螺杆，所述螺杆的一端转动连接在限位槽内的一端侧壁上，所述限位槽内安装有支撑板，所述支撑板上设有螺纹通孔，所述螺杆贯穿螺纹通孔，所述支撑板内设有移动腔。本实用新型实现了在建筑装饰时近地灰尘的自动清理，同时方便移动和调节，大大降低了人工携带抽吸的成本，方便了清理，且方便操作。
4.为了解决灰尘会在地面、墙角以及空气中飘散的问题，现有技术是采用人工对灰尘进行集中再进行统一进行清理的方式进行处理，但是还会出现过程缓慢的情况，进而导致人工成本高，效率低，很不方便的问题。


技术实现要素：

5.本实用新型的目的在于提供一种自清洁型室内装置工程用除尘装置，以解决上述背景技术中提出的问题。
6.为解决上述技术问题，本实用新型所采用的技术方案是：
7.一种自清洁型室内装置工程用除尘装置，包括灰尘清理器本体，所述灰尘清理器本体包括移动车，所述移动车的左右两侧外表面上可拆卸式安装有清理器移动机构，所述移动车的正面上固定安装有灰尘导流机构，所述移动车的背面上固定安装有墙面撞击缓冲移动机构，所述移动车的顶部外表面上可拆卸式安装有灰尘收集器。
8.所述灰尘导流机构包括转动单元，所述转动单元的外表面上活动搭接有灰尘导流单元。
9.所述移动车的底部外表面上固定连接有灰尘吸收单元。
10.所述墙面撞击缓冲移动机构包括防撞贴合移动单元。
11.本实用新型技术方案的进一步改进在于：所述转动单元包括转动器，所述转动器的顶部外表面上固定连接有可拆卸式连接在移动车正面上的支撑臂。
12.本实用新型技术方案的进一步改进在于：所述灰尘导流单元包括灰尘导流清理条，所述灰尘导流清理条的顶部外表面固定连接有活动搭接在转动器输出端外表面上的传送履带。
13.本实用新型技术方案的进一步改进在于：所述灰尘吸收单元包括开设在移动车底部外表面上的内陷凹槽一，所述内陷凹槽一的内侧表面上分别固定连接有灰尘吸收管和聚合吸收喇叭，所述灰尘吸收管和聚合吸收喇叭的一端与灰尘收集器的接收端相连接。
14.本实用新型技术方案的进一步改进在于：所述防撞贴合移动单元包括固定连接在移动车一侧外表面上的弹力缓冲杆，所述弹力缓冲杆的内侧表面上活动搭接有伸缩柱，所述伸缩柱的一端上设置有防撞移动轮。
15.本实用新型技术方案的进一步改进在于：所述清理器移动机构包括固定连接在移动车左右两侧外表面上的支撑杆，所述支撑杆的内侧表面上设置有移动轮。
16.本实用新型技术方案的进一步改进在于：所述移动车的顶部外表面上开设有内陷凹槽二，所述移动车的顶部外表面且位于两侧边缘位置上固定连接有灰尘收集导流板且灰尘收集导流板的背面与灰尘收集器的接收端相连接。
17.由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：
18.1、本实用新型提供一种自清洁型室内装置工程用除尘装置，配合支撑杆内侧表面上的移动轮对移动车进行移动，同时配合伸缩柱一端上的防撞移动轮在墙面上进行搭接，使得移动车可以沿着墙面进行移动，同时利用灰尘吸收管对墙面边角位置进行灰尘吸收，与此同时再通过灰尘收集导流板对空气中的灰尘进行吸收，利用灰尘收集器对吸收的灰尘进行收集起来。
19.2、本实用新型提供一种自清洁型室内装置工程用除尘装置，当移动车在进行移动的时候，配合支撑臂一端上的转动器进行转动，配合转动器输出端表面上的传送履带向内侧进行转动，同时利用传送履带表面上的灰尘导流清理条对地面上的灰尘进行引流，将其堆积到移动车的边缘位置上，配合内陷凹槽一内侧表面上的聚合吸收喇叭对灰尘进行吸收。
附图说明

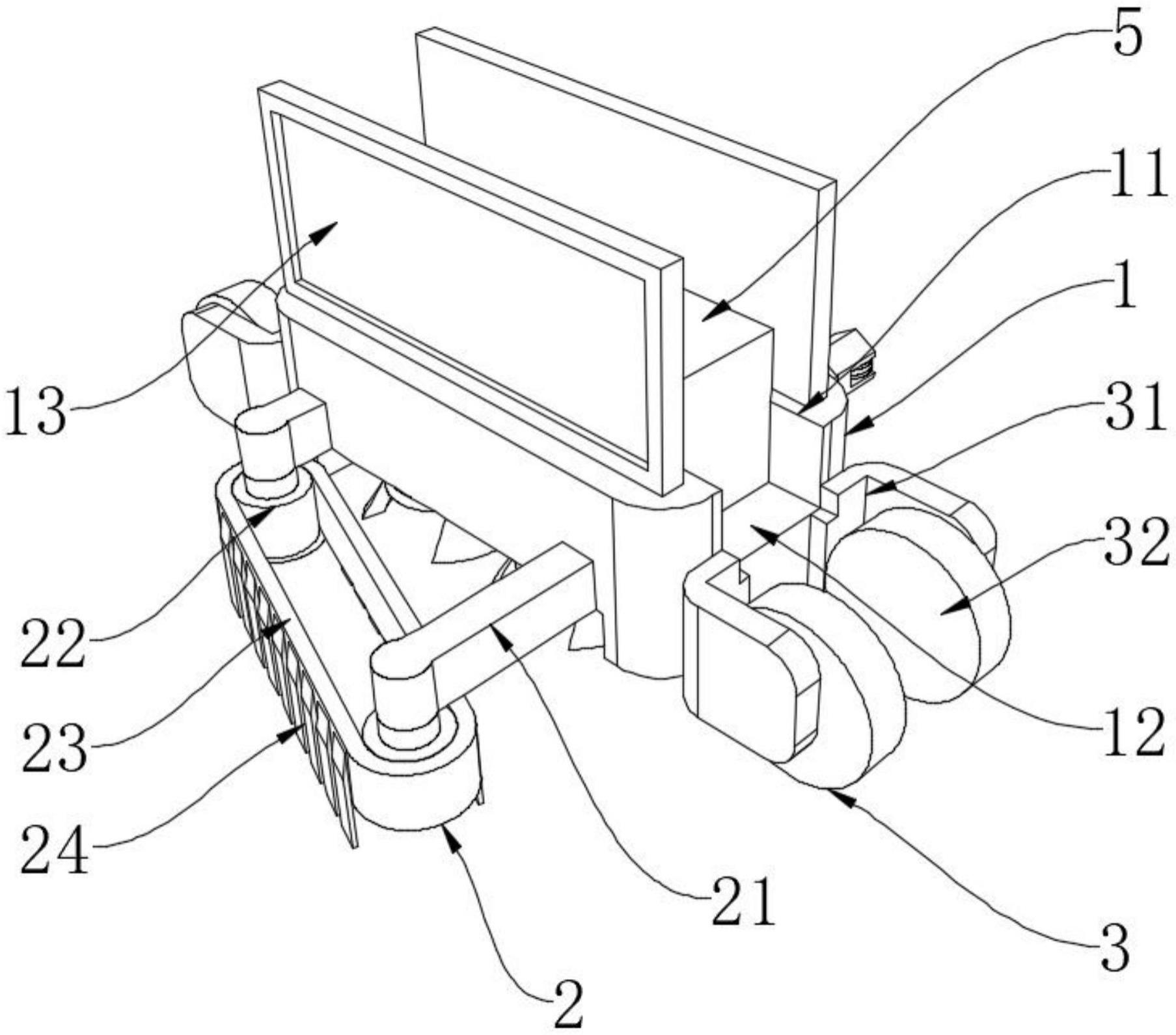

20.图1为本实用新型的结构示意图；
21.图2为本实用新型的灰尘清理器本体背面俯视立体结构示意图；
22.图3为本实用新型的灰尘清理器本体底部仰视立体结构示意图；
23.图4为本实用新型的支撑臂立体结构示意图。
24.图中：1、灰尘清理器本体；11、移动车；12、内陷凹槽二；13、灰尘收集导流板；14、内陷凹槽一；15、灰尘吸收管；16、聚合吸收喇叭；
25.2、灰尘导流机构；21、支撑臂；22、转动器；23、传送履带；24、灰尘导流清理条；
26.3、清理器移动机构；31、支撑杆；32、移动轮；
27.4、墙面撞击缓冲移动机构；41、弹力缓冲杆；42、伸缩柱；43、防撞移动轮；
28.5、灰尘收集器。
具体实施方式
29.下面结合实施例对本实用新型做进一步详细说明：
30.实施例1
31.如图1-4所示，本实用新型提供了一种自清洁型室内装置工程用除尘装置，包括灰尘清理器本体1，灰尘清理器本体1包括移动车11，移动车11的左右两侧外表面上可拆卸式安装有清理器移动机构3，移动车11的正面上固定安装有灰尘导流机构2，移动车11的背面上固定安装有墙面撞击缓冲移动机构4，移动车11的顶部外表面上可拆卸式安装有灰尘收集器5，墙面撞击缓冲移动机构4包括防撞贴合移动单元，防撞贴合移动单元包括固定连接在移动车11一侧外表面上的弹力缓冲杆41，弹力缓冲杆41的内侧表面上活动搭接有伸缩柱42，伸缩柱42的一端上设置有防撞移动轮43，清理器移动机构3包括固定连接在移动车11左右两侧外表面上的支撑杆31，支撑杆31的内侧表面上设置有移动轮32，移动车11的顶部外表面上开设有内陷凹槽二12，移动车11的顶部外表面且位于两侧边缘位置上固定连接有灰尘收集导流板13且灰尘收集导流板13的背面与灰尘收集器5的接收端相连接，配合支撑杆31内侧表面上的移动轮32对移动车11进行移动，同时配合伸缩柱42一端上的防撞移动轮43在墙面上进行搭接，使得移动车11可以沿着墙面进行移动，同时利用灰尘吸收管15对墙面边角位置进行灰尘吸收，与此同时再通过灰尘收集导流板13对空气中的灰尘进行吸收，利用灰尘收集器5对吸收的灰尘进行收集起来。
32.实施例2
33.如图1-4所示，在实施例1的基础上，本实用新型提供一种技术方案：优选的，灰尘导流机构2包括转动单元，转动单元的外表面上活动搭接有灰尘导流单元，转动单元包括转动器22，转动器22的顶部外表面上固定连接有可拆卸式连接在移动车11正面上的支撑臂21，灰尘导流单元包括灰尘导流清理条24，灰尘导流清理条24的顶部外表面固定连接有活动搭接在转动器22输出端外表面上的传送履带23，移动车11的底部外表面上固定连接有灰尘吸收单元，灰尘吸收单元包括开设在移动车11底部外表面上的内陷凹槽一14，内陷凹槽一14的内侧表面上分别固定连接有灰尘吸收管15和聚合吸收喇叭16，灰尘吸收管15和聚合吸收喇叭16的一端与灰尘收集器5的接收端相连接，当移动车11在进行移动的时候，配合支撑臂21一端上的转动器22进行转动，配合转动器22输出端表面上的传送履带23向内侧进行转动，同时利用传送履带23表面上的灰尘导流清理条24对地面上的灰尘进行引流，将其堆积到移动车11的边缘位置上，配合内陷凹槽一14内侧表面上的聚合吸收喇叭16对灰尘进行吸收。
34.下面具体说一下该自清洁型室内装置工程用除尘装置的工作原理。
35.如图1-4所示，配合支撑杆31内侧表面上的移动轮32对移动车11进行移动，同时配合伸缩柱42一端上的防撞移动轮43在墙面上进行搭接，使得移动车11可以沿着墙面进行移动，同时利用灰尘吸收管15对墙面边角位置进行灰尘吸收，与此同时再通过灰尘收集导流板13对空气中的灰尘进行吸收，随着移动车11在进行移动的时候，配合支撑臂21一端上的转动器22进行转动，配合转动器22输出端表面上的传送履带23向内侧进行转动，同时利用传送履带23表面上的灰尘导流清理条24对地面上的灰尘进行引流，将其堆积到移动车11的
边缘位置上，配合内陷凹槽一14内侧表面上的聚合吸收喇叭16对灰尘进行吸收，利用灰尘收集器5对吸收的灰尘进行收集起来。
36.上文一般性的对本实用新型做了详尽的描述，但在本实用新型基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本实用新型思想精神的修改或改进，均在本实用新型的保护范围之内。
