1.本实用新型涉及保温玻璃领域，具体是一种防火保温玻璃。


背景技术：

2.防火保温玻璃，在防火时的作用主要是控制火势的蔓延或隔烟，是一种措施型的防火材料，其防火的效果以耐火性能进行评价，它是经过特殊工艺加工和处理，在规定的耐火试验中能保持其完整性和隔热性的特种玻璃。
3.防火保温玻璃不仅具有优越的防火性能，同时还具备很高的硬度，但其在实际使用过程中仍然存在一些问题：火灾发生时，由于玻璃具备一定的密封性和隔热性，玻璃外层受热后温度会骤然升高，而玻璃内侧升温速度相对较慢，从而玻璃内外会产生巨大温度差，容易导致玻璃炸裂；因此，针对以上现状，迫切需要开发一种的防火保温玻璃，以克服当前实际应用中的不足，满足当前的需求。


技术实现要素：

4.本实用新型的目的在于提供一种防火保温玻璃，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种防火保温玻璃，包括玻璃主体和内框，玻璃主体呈垂直嵌入安装在内框的内部中间位置，内框的一侧安装有外框a，内框的另一侧安装有外框b；
7.玻璃主体包括防火隔热涂层、玻璃a、导热丝网、隔热涂层、胶质填充保温层和玻璃b，玻璃a与玻璃b相互平行设置，玻璃a的顶部涂有防火隔热涂层，玻璃a与玻璃b之间嵌入安装有隔热涂层和胶质填充保温层，导热丝网呈水平设置在隔热涂层的顶部，并与玻璃a表面紧贴，内框的内部中间位置设有内槽。
8.作为本实用新型进一步的方案：玻璃主体与内槽相匹配，通过内框的内槽对玻璃主体进行固定，再配合两侧的外框a、外框b用于安装，能够提高安装过程中对玻璃主体的防护效果，避免安装过程导致玻璃主体出现划痕甚至破裂。
9.作为本实用新型进一步的方案：导热丝网为交叉网状结构，采用高导热材料制成，且外径极小，导热丝网能够通过四周外沿吸收热量并传导至玻璃a内侧，避免玻璃a因内外温差过大而炸裂。
10.作为本实用新型进一步的方案：外框a采用高导热材料制成，并与内框侧面紧贴，内框采用一般性导热材料制成，其材质能够用于吸收热量并通过内框传导到玻璃主体的导热丝网，使外侧玻璃a两侧温度维持相对恒定。
11.作为本实用新型进一步的方案：外框b采用隔热材料制成，能够避免热量进入室内，起到隔热保温效果。
12.有益效果：该种防火保温玻璃的外边框采用导热材质制成，火灾时吸收热量并通过导热网传导至外层玻璃内侧，使外层玻璃的内外温度快速趋于一致，避免温度突然升高
而导致玻璃破裂，内边框采用隔热材质制成，避免将外侧热量吸收至内侧，导热丝网采用细而密的高导热材料制成，实现“隐形”和导热效果，不影响透光度和美观度。
附图说明

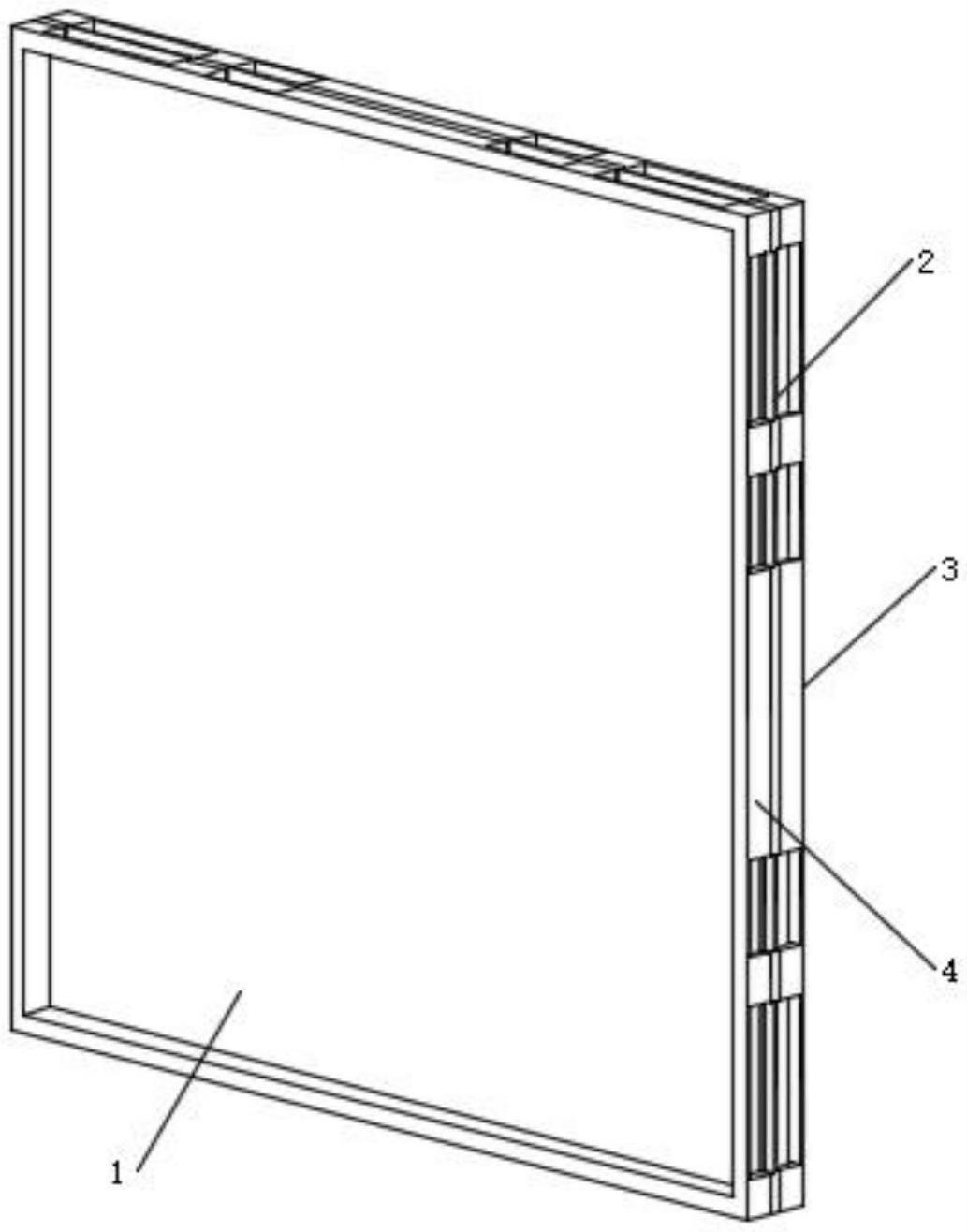

13.图1为本实用新型的正面结构示意图。
14.图2为本实用新型的内框结构示意图。
15.图3为本实用新型的玻璃主体侧视纵剖图。
16.图中：1、玻璃主体；11、防火隔热涂层；12、玻璃a；13、导热丝网；14、隔热涂层；15、胶质填充保温层；16、玻璃b；2、内框；21、内槽；3、外框a；4、外框b。
具体实施方式
17.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
19.实施例
20.请参阅图1～3，本实用新型实施例中，一种防火保温玻璃，包括玻璃主体1和内框2，玻璃主体1呈垂直嵌入安装在内框2的内部中间位置，内框2的一侧安装有外框a3，内框2的另一侧安装有外框b4；
21.玻璃主体1包括防火隔热涂层11、玻璃a12、导热丝网13、隔热涂层14、胶质填充保温层15和玻璃b16，玻璃a12与玻璃b16相互平行设置，玻璃a12的顶部涂有防火隔热涂层11，玻璃a12与玻璃b16之间嵌入安装有隔热涂层14和胶质填充保温层15，导热丝网13呈水平设置在隔热涂层14的顶部，并与玻璃a12表面紧贴，内框2的内部中间位置设有内槽21。
22.作为本实用新型进一步的方案：玻璃主体1与内槽21相匹配，通过内框2的内槽21对玻璃主体1进行固定，再配合两侧的外框a3、外框b4用于安装，能够提高安装过程中对玻璃主体1的防护效果，避免安装过程导致玻璃主体1出现划痕甚至破裂。
23.作为本实用新型进一步的方案：导热丝网13为交叉网状结构，采用高导热材料制成，且外径极小，导热丝网13能够通过四周外沿吸收热量并传导至玻璃a12内侧，避免玻璃a12因内外温差过大而炸裂。
24.作为本实用新型进一步的方案：外框a3采用高导热材料制成，并与内框2侧面紧贴，内框2采用一般性导热材料制成，其材质能够用于吸收热量并通过内框2传导到玻璃主体1的导热丝网13，使外侧玻璃a12两侧温度维持相对恒定。
25.作为本实用新型进一步的方案：外框b4采用隔热材料制成，能够避免热量进入室
内，起到隔热保温效果。
26.本实用新型的工作原理是：该防火保温玻璃在使用时，先将玻璃主体1嵌入与内框2的内槽21内部，并打胶固定，紧接着将外框a3和外框b4分别通过螺丝固定在内框2的两侧，最后将其整体安装于待安装位置即可，当外侧发生火灾时，由于其整体密封结构，能够对火灾起到阻挡效果，对室内形成暂时保护，同时火灾会让玻璃主体1温度升高，在这个过程中玻璃a12表层的防火隔热涂层11阻挡了部分热量，其余热量传导到玻璃a12表面，使其表面温度升高，与此同时，外框a3的高导热性能会快速吸收周围热量并传导至与之紧贴的内框2，并由内框2将热量传导至周围的玻璃主体1及外框b4，而由于外框b4采用隔热材料制成，其对于热量的吸收效率较低，因此大部分热量会传导到玻璃主体1，且会优先被导热丝网13吸收并传导至内侧，导热丝网13紧贴玻璃a12内壁，因此当玻璃a12外部温度升高时，在导热丝网13的配合下内侧温度也在持续升高，因此维持两侧温度相对恒定，而玻璃本身耐高温性能较好，其火灾情况下炸裂原因通常是玻璃两侧温差较大导致的，因此玻璃a12在两侧温度相对恒定的情况下，仍然能够在火灾条件下继续对内部起到防护效果，实现防火能力。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
