1.本实用新型涉及建设工程技术领域,具体为建设工程临边围护栏。
背景技术:2.临边围护栏主要用于建筑施工现场的临时防护使用,是地铁、建筑等施工场地的的安全防护产品,主要作用是为了防止车辆及人员的进入,以防止掉入坑中等事故的出现临边防护栏。
3.如中国专利申请号为202020540687.9,一种建设工程临边围护栏装置,该建设工程临边围护栏实现了在地面高低不平和大风大雨天气时稳固放置和不易倾倒,提高了稳定性,实现了可以根据情况调节围护栏的高度,而且实现了方便拆装,移动和运输;现有的围护栏竖柱是通过支撑杆进行支撑,然而其稳定性不高,支撑杆小且围护栏重心偏高在板碰撞时容易翻到,现有的护栏都是通过螺栓进行固定连接,不仅安装时费时费力,还不便于拆卸。
4.为解决上述问题,提出建设工程临边围护栏。
技术实现要素:5.(一)解决的技术问题
6.针对现有技术的不足,本实用新型提供了建设工程临边围护栏,解决了现有的围护栏稳定性不高,不便于安装,使用性不佳的问题。
7.(二)技术方案
8.为实现上述目的,本实用新型提供如下技术方案:建设工程临边围护栏,包括立柱,基座和固定板,所述立柱的底部紧密焊接有基座,所述基座的底部活动连接有固定板,所述基座的内部嵌入连接有固定槽,所述基座的顶部活动连接有螺栓,所述固定板的顶部紧密焊接有固定头,所述固定板的中间部位贯穿连接有锥形螺栓,所述锥形螺栓的底部活动连接有膨胀管,所述立柱的正面镂空连接有放置孔,所述放置孔的内部右侧活动连接有锁块,所述锁块的内部嵌入连接有卡栓,所述卡栓的右侧紧密焊接有护栏所述护栏的底部紧密焊接有卡槽,所述立柱的右侧紧密焊接有挂钩,所述锁块的底部紧密焊接有卡齿,卡齿的左侧搭接相连有弹簧锁,所述锁块的顶部固定连接有拉簧,所述护栏的底部固定连接有发光板。
9.优选的,所述立柱设有两个,基座的截面形状呈梯形,固定板的形状为方形,螺栓设有两个,固定头可嵌入固定槽内,且固定头的顶部设有两个内螺纹孔,膨胀管的内部螺纹呈锥形,且膨胀管底部设有膨胀开口。
10.优选的,所述立柱正面设有两个放置孔,放置孔和卡栓的截面形状相同,锁块的顶部设有挡块,卡栓和卡槽有两个且分别设置在护栏的两侧,挂钩设有两个。弹簧锁设有两个,且弹簧锁的顶部设有挡块,拉簧设有两个。
11.(三)有益效果
12.本实用新型提供了建设工程临边围护栏,具备以下有益效果:
13.(1)、本实用新型通过设置固定机构,在进行临边围护栏安装前可在水泥地面打上预留孔,然后将膨胀管放入预留孔内,膨胀管放置好后工作人员可再将固定板通过锥形螺栓固定在地面上,通过进行锥形螺栓转入膨胀管内,通过膨胀管内部锥形螺纹在锥形螺栓进入底部后膨胀管会发生膨胀固定在预留孔内,固定板固定好后工作人员即可将立柱底部的固定槽与固定头相嵌合,然后再通过螺栓将基座与固定头进行固定;同时在对围护栏进行拆卸时将锥形螺栓从膨胀管内取出,将膨胀管留在预留孔内。
14.(2)、本实用新型通过设置安装机构,在安装护栏时工作人员可将卡栓放入放置孔内,同时将卡槽放置在挂钩顶部,护栏放好后工作人员即可放下护栏,护栏在向下活动时卡栓会将锁块向下压,同时底部的卡齿会与弹簧锁相扣固定,卡齿和弹簧锁固定好后锁块即可将放置孔封锁,同时卡槽与挂钩相嵌合;同时在对护栏进行拆卸时工作人员可将弹簧锁向下扭动,弹簧锁扭动同时卡齿会脱离弹簧锁,同时拉簧会带动锁块向上移动,同时工作人员可抬起护栏使卡栓与放置孔齐平,且挂钩脱离卡槽后工作人员即可将护栏卸下。
附图说明

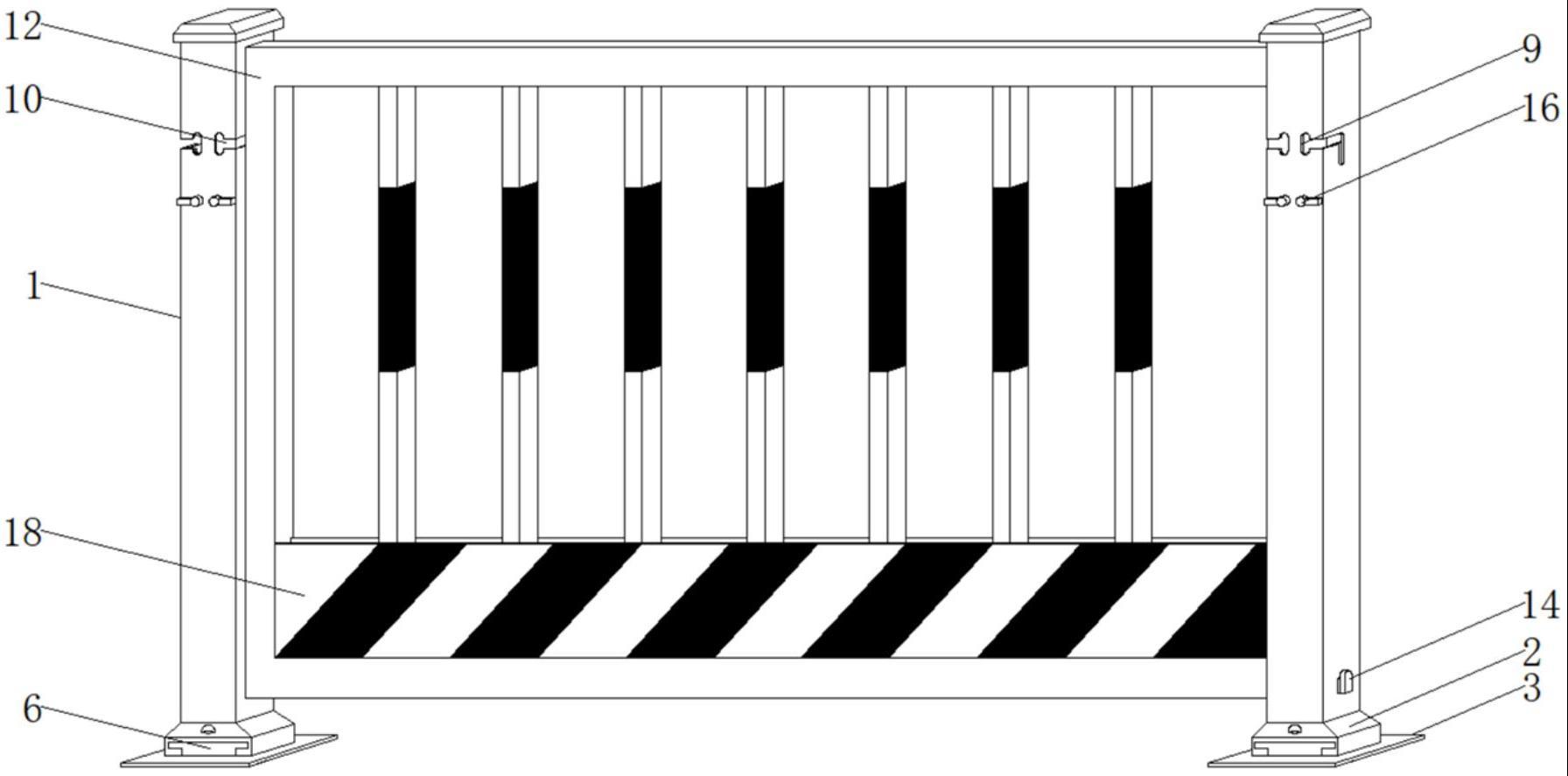

15.图1为本实用新型的装置整体结构的示意图;
16.图2为本实用新型的固定机构的内部剖面结构示意图;
17.图3为本实用新型的安装机构的内部剖面结构示意图;
18.图4为本实用新型的锁块的立体结构示意图
19.图5为本实用新型的弹簧锁的内部剖面结构示意图。
20.图中:1、立柱;2、基座;3、固定板;4、固定槽;5、螺栓;6、固定头;7、锥形螺栓;8、膨胀管;9、放置孔;10、锁块;11、卡栓;12、护栏;13、卡槽;14、挂钩;15、卡齿;16、弹簧锁;17、拉簧;18、发光板。
具体实施方式
21.具体实施方式一
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.请参阅图1-5,本实用新型提供技术方案:建设工程临边围护栏,包括立柱 1,基座2和固定板 3,立柱1的底部紧密焊接有基座 2,基座2的底部活动连接有固定板 3,基座2的内部嵌入连接有固定槽 4,基座2的顶部活动连接有螺栓 5,固定板3的顶部紧密焊接有固定头 6,固定板3的中间部位贯穿连接有锥形螺栓 7,锥形螺栓7的底部活动连接有膨胀管 8,立柱1的正面镂空连接有放置孔 9,放置孔9的内部右侧活动连接有锁块 10,锁块10的内部嵌入连接有卡栓11,卡栓11的右侧紧密焊接有护栏12护栏12的底部紧密焊接有卡槽 13,立柱1的右侧紧密焊接有挂钩 14,锁块10的底部紧密焊接有卡齿 15,卡齿15的左侧搭接相连有弹簧锁 16,锁块10的顶部固定连接有拉簧17,护栏12的底部固定连接有发光板18。
24.优选的,立柱1设有两个,基座2的截面形状呈梯形,固定板3的形状为方形,螺栓5
设有两个,固定头6可嵌入固定槽4内,且固定头6的顶部设有两个内螺纹孔,膨胀管8的内部螺纹呈锥形,且膨胀管8底部设有膨胀开口,由立柱 1、基座 2、固定板 3、固定槽 4、螺栓 5、固定头 6、锥形螺栓7和膨胀管8共同组成固定机构,在进行建设工程施工前需要安装临边围护栏竖柱,现有的围护栏竖柱是通过支撑杆进行支撑,然而其稳定性不高,支撑杆小且围护栏重心偏高在板碰撞时容易翻到,进而降低了围护栏的稳定性,通过设置固定机构,在进行临边围护栏安装前可在水泥地面打上预留孔,然后将膨胀管8放入预留孔内,膨胀管8放置好后工作人员可再将固定板3通过锥形螺栓7固定在地面上,通过进行锥形螺栓7转入膨胀管8内,通过膨胀管8内部锥形螺纹在锥形螺栓7进入底部后膨胀管8会发生膨胀固定在预留孔内,固定板3固定好后工作人员即可将立柱1底部的固定槽4与固定头6相嵌合,然后再通过螺栓5将基座2与固定头6进行固定;同时在对围护栏进行拆卸时将锥形螺栓7从膨胀管8内取出,将膨胀管8留在预留孔内,固定机构提高了装置的稳定性,方便了工作人员对围护栏进行固定。
25.优选的,立柱1正面设有两个放置孔9,放置孔9和卡栓11的截面形状相同,锁块10的顶部设有挡块,卡栓11和卡槽13有两个且分别设置在护栏12的两侧,挂钩14设有两个。弹簧锁16设有两个,且弹簧锁16的顶部设有挡块,拉簧17设有两个,由放置孔 9、锁块 10、卡栓 11、护栏 12、卡槽13、挂钩 14、卡齿 15、弹簧锁16和拉簧17共同组成安装机构,在完成临边围护栏立柱的固定后需要对护栏进行安装,现有的护栏都是通过螺栓进行固定连接,不仅安装时费时费力,还不便于拆卸,进而降低了工作人员的工作效率,通过设置安装机构,在安装护栏12时工作人员可将卡栓11放入放置孔9内,同时将卡槽13放置在挂钩14顶部,护栏12放好后工作人员即可放下护栏12,护栏12在向下活动时卡栓11会将锁块10向下压,同时底部的卡齿15会与弹簧锁16相扣固定,卡齿15和弹簧锁16固定好后锁块10即可将放置孔9封锁,同时卡槽13与挂钩14相嵌合;同时在对护栏12进行拆卸时工作人员可将弹簧锁16向下扭动,弹簧锁16扭动同时卡齿15会脱离弹簧锁16,同时拉簧17会带动锁块10向上移动,同时工作人员可抬起护栏12使卡栓11与放置孔9齐平,且挂钩14脱离卡槽13后工作人员即可将护栏12卸下,安装机构提高了装置的实用性,方便了工作人员对护栏12进行安装固定和完成使用后的拆卸。
26.综上可得,本实用新型的工作流程:在进行临边围护栏安装前可在水泥地面打上预留孔,然后将膨胀管8放入预留孔内,膨胀管8放置好后工作人员可再将固定板3通过锥形螺栓7固定在地面上,通过进行锥形螺栓7转入膨胀管8内,通过膨胀管8内部锥形螺纹在锥形螺栓7进入底部后膨胀管8会发生膨胀固定在预留孔内,固定板3固定好后工作人员即可将立柱1底部的固定槽4与固定头6相嵌合,然后再通过螺栓5将基座2与固定头6进行固定;同时在对围护栏进行拆卸时将锥形螺栓7从膨胀管8内取出,将膨胀管8留在预留孔内,固定机构提高了装置的稳定性,方便了工作人员对围护栏进行固定,在安装护栏12时工作人员可将卡栓11放入放置孔9内,同时将卡槽13放置在挂钩14顶部,护栏12放好后工作人员即可放下护栏12,护栏12在向下活动时卡栓11会将锁块10向下压,同时底部的卡齿15会与弹簧锁16相扣固定,卡齿15和弹簧锁16固定好后锁块10即可将放置孔9封锁,同时卡槽13与挂钩14相嵌合;同时在对护栏12进行拆卸时工作人员可将弹簧锁16向下扭动,弹簧锁16扭动同时卡齿15会脱离弹簧锁16,同时拉簧17会带动锁块10向上移动,同时工作人员可抬起护栏12使卡栓11与放置孔9齐平,且挂钩14脱离卡槽13后工作人员即可将护栏12卸下,安装机构
提高了装置的实用性,方便了工作人员对护栏12进行安装固定和完成使用后的拆卸。
