1.本实用新型属于饰面板施工技术领域，具体涉及一种饰面板安装用夹扣连接件。


背景技术：

2.墙面饰面板安装是一种建筑装饰空间内常见的装饰做法，墙面饰面板的安装固定方式多种多样，一般采用连接件进行连接安装，由于连接件尺寸等原因，在安装完成之后，饰面板表面存在突出、局部凹陷及留缝等问题，需要修整甚至更换面板重新施工，严重影响施工进度及施工效果。


技术实现要素：

3.针对现有技术中存在的上述问题，本实用新型的目的在于提供一种饰面板安装用夹扣连接件，满足装配式快装快拆可回收利用的特点，且能够直接美化留缝。
4.本实用新型提供如下技术方案：一种饰面板安装用夹扣连接件，包括连接件主体，所述连接件主体通长设置，其两侧均设有夹扣结构，两侧的夹扣结构之间反向对称设置，连接件主体的外侧沿着其长度方向设有灯槽底座，灯槽底座上安装有灯槽扣板；所述夹扣结构的主体为开口结构，夹扣结构主体上设有导向结构及限位结构。
5.进一步的，所述夹扣结构的主体整体呈u型结构，所述导向结构设置在主体两侧的端部，限位结构设置在主体两侧的内侧壁上。
6.进一步的，所述导向结构及限位结构的横截面均为圆弧形结构。
7.进一步的，所述夹扣结构主体侧部的端部向外侧弯曲。
8.进一步的，所述灯槽底座包括两个相对设置的底座板，两个底座板之间形成灯带安装槽。
9.进一步的，所述底座板沿着连接件主体的长度方向通长设置。
10.进一步的，所述灯槽扣板卡扣设置在灯槽底座上。
11.进一步的，所述底座板上设有凸起，凸起与对应的底座板内侧壁之间形成卡槽。
12.进一步的，所述灯槽扣板上设有卡勾，灯槽扣板通过卡勾配合卡接在卡槽中。
13.进一步的，饰面板上设有与限位结构相配合的凹槽。
14.通过采用上述技术，与现有技术相比，本实用新型的有益效果如下：
15.1)本实用新型采用滑扣卡接安装结构，能够实现饰面板的快速安装，配合设置的灯槽底座及灯槽扣板，同时实现了灯带的快捷安装；
16.2)本实用新型中，通过设置的导向结构，能够方便饰面板滑入夹扣结构中，通过设置的限位结构，配合是饰面板上的凹槽，起到对饰面板的固定及增加阻力的作用。
附图说明

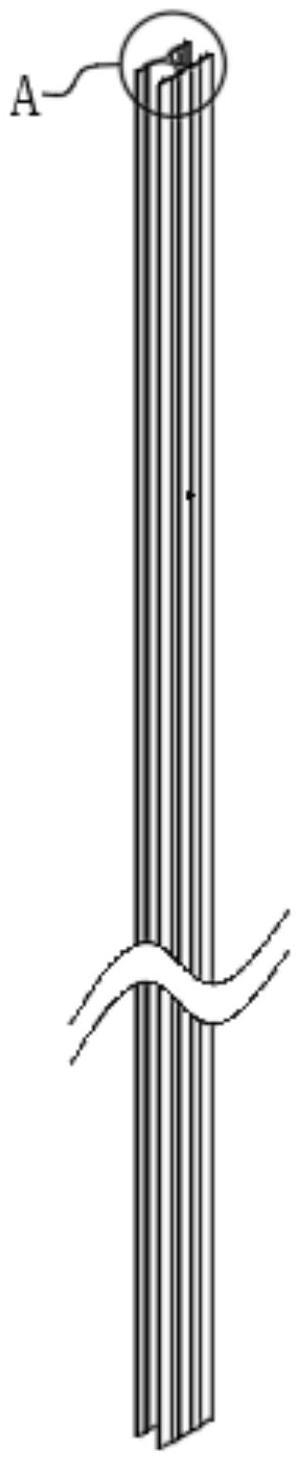

17.图1为本实用新型整体的立体结构示意图；
18.图2为图1中a处的放大结构示意图；
19.图3为本实用新型整体的俯视结构示意图；
20.图4为图3中b处的放大结构示意图；
21.图5为本实用新型灯槽扣板的结构示意图；
22.图6为应用本实用新型连接件的施工结构示意图；
23.图7为图6中c处的放大结构示意图。
具体实施方式
24.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合说明书附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
25.相反，本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步，为了使公众对本实用新型有更好的了解，在下文对本实用新型的细节描述中，详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。
26.请参阅图1-7，一种饰面板安装用夹扣连接件，包括连接件主体1，连接件主体1的左右两侧均设有夹扣结构2，两侧的夹扣结构2之间反向对称设置，连接件主体1的外侧设有灯槽底座3，灯槽底座3上设有灯槽扣板4。
27.具体的，连接件主体1为通长件。
28.具体的，夹扣结构2的主体整体呈u型开口结构，侧部为平滑弧形结构，侧部的端部向外侧弯曲；夹扣结构2主体侧壁的前端设有导向结构201，侧部的内侧壁上设有限位结构202，导向结构201及限位结构202均为圆弧形凸起结构。
29.具体的，灯槽底座3包括两个沿着连接件主体1的长度方向通长设置的底座板301，两个底座板301相对设置，两者之间形成灯带安装槽，用于安装灯带；底座板301上设有凸起302，凸起302与对应的底座板301内侧壁之间形成卡槽。
30.具体的，灯槽扣板4的内侧设有卡勾401，灯槽扣板4上通过卡勾401配合卡接在卡槽中。
31.具体的，饰面板5滑扣夹接在两个夹扣连接件之间，饰面板5上设有与限位结构202相配合的凹槽。
32.应用本实施例连接件施工时，先将一组竖龙骨6间隔安装在墙体上，再将实施例夹扣连接件固定在竖龙骨6上，然后将饰面板5滑擦入两个相邻的夹扣连接件之间，插入时，设置的导向结构201便于饰面板5插入，插入后，限位结构202卡入饰面板5上的凹槽中，起到固定和增加阻力的作用。
33.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种饰面板安装用夹扣连接件，其特征在于：包括连接件主体，所述连接件主体通长设置，其两侧均设有夹扣结构，两侧的夹扣结构之间反向对称设置，连接件主体的外侧沿着其长度方向设有灯槽底座，灯槽底座上安装有灯槽扣板；所述夹扣结构的主体为开口结构，夹扣结构主体上设有导向结构及限位结构。2.根据权利要求1所述的一种饰面板安装用夹扣连接件，其特征在于所述夹扣结构的主体整体呈u型结构，所述导向结构设置在主体两侧的端部，限位结构设置在主体两侧的内侧壁上。3.根据权利要求2所述的一种饰面板安装用夹扣连接件，其特征在于所述导向结构及限位结构的横截面均为圆弧形结构。4.根据权利要求2所述的一种饰面板安装用夹扣连接件，其特征在于所述夹扣结构主体侧部的端部向外侧弯曲。5.根据权利要求1所述的一种饰面板安装用夹扣连接件，其特征在于所述灯槽底座包括两个相对设置的底座板，两个底座板之间形成灯带安装槽。6.根据权利要求5所述的一种饰面板安装用夹扣连接件，其特征在于所述底座板沿着连接件主体的长度方向通长设置。7.根据权利要求5所述的一种饰面板安装用夹扣连接件，其特征在于所述灯槽扣板卡扣设置在灯槽底座上。8.根据权利要求7所述的一种饰面板安装用夹扣连接件，其特征在于所述底座板上设有凸起，凸起与对应的底座板内侧壁之间形成卡槽。9.根据权利要求8所述的一种饰面板安装用夹扣连接件，其特征在于所述灯槽扣板上设有卡勾，灯槽扣板通过卡勾配合卡接在卡槽中。10.根据权利要求1或3所述的一种饰面板安装用夹扣连接件，其特征在于饰面板上设有与限位结构相配合的凹槽。

技术总结
一种饰面板安装用夹扣连接件，属于饰面板施工技术领域。它包括连接件主体，连接件主体通长设置，其两侧均设有夹扣结构，两侧的夹扣结构之间反向对称设置，连接件主体的外侧沿着其长度方向设有灯槽底座，灯槽底座上安装有灯槽扣板；夹扣结构的主体为开口结构，夹扣结构主体上设有导向结构及限位结构。本实用新型采用滑扣卡接安装结构，能够实现饰面板的快速安装，配合设置的灯槽底座及灯槽扣板，同时实现了灯带的快捷安装；通过设置的导向结构，能够方便饰面板滑入夹扣结构中，通过设置的限位结构，配合是饰面板上的凹槽，起到对饰面板的固定及增加阻力的作用。定及增加阻力的作用。定及增加阻力的作用。


技术研发人员：丁欣欣 王文广 周东珊 蔡帅帅 李鹏程 林萍 黄慧 温效清
受保护的技术使用者：浙江亚厦装饰股份有限公司
技术研发日：2023.05.24
技术公布日：2023/10/19
