1.本实用新型涉及建筑材料技术领域，具体涉及一种瓷砖墙板拼接结构及其构成的墙板。


背景技术：

2.墙面装饰是建筑物的室内空间装饰装修的重点区域，墙面装饰可以保护墙体，增强墙体的坚固性和耐久性，延长墙体的使用年限；还可以改善墙体的使用功能，如提高墙体的保温、隔热和隔声能力，提高建筑物的艺术效果，同时可以美化环境。
3.中国专利【cn202021963768.6】公开了一种装配式墙板安装结构，包括竖龙骨、墙板和连接卡条，墙壁基层上设置有多条平行布置的竖龙骨，竖龙骨上设置有沿自身长度方向布置的多组插孔，一组插孔包括平行布置的两个插孔，墙板两侧设置有对称布置的连接卡条，连接卡条上设置有位置对应插孔的卡扣，卡扣卡接在连接卡条上的安装座上，并且卡扣的端部插接在插孔中，安装座包括l形侧壁和面板，卡扣的安装板卡接在l形侧壁和面板形成的容纳空间内，l形侧壁上设置有易变形的挡片，挡片抵在卡扣的下方。该结构中，墙板的安装效率十分低下，而且挡板为易折弯的金属片材，其限位效果较差，墙板稳定性较差，且墙板在卫生间使用时，由于卫生间的特殊性，就需要对墙板的防水性和稳固性提出更高的要求。
4.因此，针对上述问题，提出一种瓷砖墙板拼接结构及其构成的墙板来解决上述问题。


技术实现要素：

5.本实用新型针对现有技术的不足，研制一种瓷砖墙板拼接结构及其构成的墙板，该实用新型可以提高墙板间连接的稳定性和防水性，同时增强瓷砖与墙板间连接的稳固性。
6.本实用新型为实现上述目的，通过以下技术方案实现：
7.一种瓷砖墙板拼接结构，包括：拼接组件和固定组件；
8.所述拼接组件包括型材和连接件，
9.所述型材拼接为框架结构，型材包括螺丝连接腔和固定连接腔，所述固定连接腔内设置连接卡槽，相邻两根平行型材的连接卡槽相对设置，并形成一个卡槽腔，所述固定连接腔远离螺丝连接腔的一侧向外延伸一部分，形成定位板；
10.所述连接件的形状大小与卡槽腔的形状大小一致，并设置在卡槽腔内以连接相邻两根平行型材；
11.所述固定组件包括固定件、第一螺丝和第二螺丝；所述固定件上设置螺丝孔，第一螺丝穿过螺丝孔将固定件设置在相邻两根呈直角的型材的螺丝连接腔上，以固定两根型材。
12.一种瓷砖墙板拼接结构，还包括瓷砖墙板组件，所述瓷砖墙板组件包括多块瓷砖
和瓷砖基板，所述瓷砖基板通过第二螺丝设置在型材组成的框架上，所述瓷砖设置在瓷砖基板远离型材的一面上，且瓷砖周边与型材的定位板相接。
13.优选的，所述固定连接腔还包括防水胶条槽，所述防水胶条槽设置在连接卡槽靠近瓷砖的一侧，并与连接卡槽开口方向相同，相邻两根平行型材的防水胶条槽相对设置，并形成一个防水胶条槽腔，通过将防水胶条槽设置在连接卡槽靠近瓷砖的一侧，可以防止水进入卡槽腔内，避免造成内部积水、减少使用寿命。
14.一种瓷砖墙板拼接结构，还包括防水胶条，所述防水胶条设置在防水胶条槽腔内。
15.优选的，所述瓷砖之间的缝隙中设置密封胶，可以在瓷砖相互连接的同时防止水进入瓷砖后面，也可以起到美化效果。
16.优选的，所述瓷砖和瓷砖基板之间设置瓷砖胶粘接层，可以使瓷砖与瓷砖基板间的连接更紧密，防止瓷砖发生掉落，提高了安全性。
17.优选的，所述定位板的长度小于瓷砖的厚度，以给瓷砖之间留出一定的缝隙设置密封胶，提高了实用性。
18.一种墙板，包括多个墙板拼接单元，墙板拼接单元之间通过所述的瓷砖墙板拼接结构连接为一体。
19.实用新型内容中提供的效果仅仅是实施例的效果，而不是实用新型所有的全部效果，上述技术方案具有如下优点：
20.1、通过瓷砖之间的密封胶和在墙板拼接处设置防水胶条的双重防护，起到了更好的防水效果；
21.2、通过将连接件与连接卡槽腔的形状大小基本保持一致，形成类似榫卯结构连接，连接更牢固，不会轻易产生晃动，提高了稳定性；
22.3、通过设置定位板，能更好地固定瓷砖墙板，提高了墙板的稳固性，防止墙板安装不牢，引发安全事故。
附图说明
23.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
24.图1为本实用新型的型材的横截面结构示意图；
25.图2为本实用新型的型材配合时的横截面结构示意图；

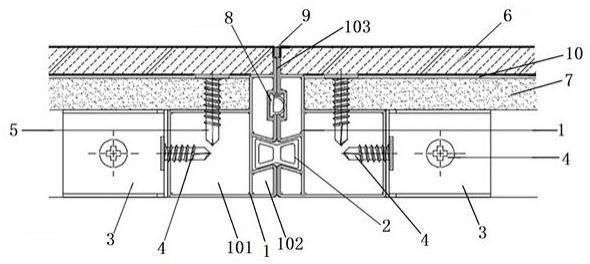

26.图3为本实用新型连接时的横截面结构示意图。
27.图中，1、型材；2、连接件；3、固定件；4、第一螺丝；5、第二螺丝；6、瓷砖；7、瓷砖基板；8、防水胶条；9、密封胶；10、瓷砖胶粘接层；101、螺丝连接腔；102、固定连接腔；103、定位板；1021、连接卡槽；1022、卡槽腔；1023、防水胶条槽；1024、防水胶条槽腔。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
29.实施例一：
30.如图1-3所示，一种瓷砖墙板拼接结构，包括：拼接组件和固定组件；所述拼接组件包括型材1和连接件2，所述型材1拼接为框架结构，型材1包括螺丝连接腔101和固定连接腔102，所述固定连接腔102内设置连接卡槽1021，相邻两根平行型材1的连接卡槽1021相对设置，并形成一个卡槽腔1022，所述固定连接腔102远离螺丝连接腔101的一侧向外延伸一部分，形成定位板103；所述连接件2的形状大小与卡槽腔1022的形状大小一致，并设置在卡槽腔1022内以连接相邻两根平行型材1；所述固定组件包括固定件3、第一螺丝4和第二螺丝5；所述固定件3上设置螺丝孔，第一螺丝4穿过螺丝孔将固定件3设置在相邻两根呈直角的型材1的螺丝连接腔101上，以固定两根型材1。
31.一种瓷砖墙板拼接结构，还包括瓷砖墙板组件，所述瓷砖墙板组件包括多块瓷砖6和瓷砖基板7，所述瓷砖基板7通过第二螺丝5设置在型材1组成的框架上，所述瓷砖6设置在瓷砖基板7远离型材1的一面上，且瓷砖6周边与型材1的定位板103相接。
32.在本实施例中，型材1组成的框架包括由型材1上的定位板103组成的定位板框，即瓷砖6嵌套在定位板框中，限制住瓷砖6的位置，防止瓷砖6位置不正或滑移，提高了稳固性。
33.在本实施例中，所述固定连接腔102还包括防水胶条槽1023，所述防水胶条槽1023设置在连接卡槽1021靠近瓷砖6的一侧，并与连接卡槽1021开口方向相同，相邻两根平行型材1的防水胶条槽1023相对设置，并形成一个防水胶条槽腔1024，通过将防水胶条槽1023设置在连接卡槽1021靠近瓷砖6的一侧，可以防止水进入卡槽腔1022内，避免造成内部积水、减少使用寿命。
34.一种瓷砖墙板拼接结构，还包括防水胶条8，所述防水胶条8设置在防水胶条槽腔1024内。
35.在本实施例中，所述瓷砖6之间的缝隙中设置密封胶9，可以在瓷砖6相互连接的同时防止水进入瓷砖6后面，也可以起到美化效果。
36.在本实施例中，所述瓷砖6和瓷砖基板7之间设置瓷砖胶粘接层10，可以使瓷砖6与瓷砖基板7间的连接更紧密，防止瓷砖6发生掉落，提高了安全性。
37.在本实施例中，所述定位板103的长度小于瓷砖6的厚度，以给瓷砖6之间留出一定的缝隙用来设置密封胶9，提高了实用性。
38.实施例二
39.一种墙板，包括多个墙板拼接单元，墙板拼接单元即是由型材1组成的框架及设置于框架上的瓷砖基板7和瓷砖6所构成的一个整体，多个墙板拼接单元的型材1相互拼合，并通过设置在卡槽腔1022内的连接件2相互连接，形成一个整体，即一整面墙板。
40.工作原理：首先，将型材1根据需要在现场切割成适当的长度，然后通过第一螺丝4将固定件3固定在两个呈直角的型材1的螺丝连接腔101上，以固定型材1，并将型材1组装成框架结构；然后通过第二螺丝5将瓷砖基板7固定在型材1组成的框架上，在瓷砖基板7远离框架的一面上设置瓷砖胶粘接层10，将瓷砖6粘贴在瓷砖基板7的瓷砖胶粘接层10上，且使得瓷砖6的周边与定位板103相接，定位板103将瓷砖6的位置更好地固定住，防止瓷砖6位置不正或滑移，此时则形成了一个墙板拼接单元，多个墙板拼接单元的型材1相互拼合，并通过设置在卡槽腔1022内的连接件2相互连接，形成一个整体，即一整面墙板。
