1.本实用新型涉及装配式卫生间建筑领域，尤其涉及卫生间墙板阴角拼接结构。


背景技术：

2.现有卫生间的装配式阴角连接方式主要采用卡件固定，其存在以下缺点：墙砖与墙砖之间安装的时候容易发生碰撞，增加成本；卡件安装后墙板容易造成晃动，且增加了厚度；铝合金框的横边比竖边要宽，粘墙板容易留下空隙，考验师傅的手艺，浪费人工。
3.例如申请号201720732840.6公开了一种卫生间阴角快速安装结构，它包括阴角连接件、两个装饰模块，阴角连接件为直角形构件，两个直角边连接角处设有用于安装竖向铝型材的连接槽，其中一直角边内侧设有卡接槽，卡接槽上设有与其匹配连接的卡接件，另一直角边内侧设有与卡接槽开口方向相同的安装槽，一个装饰模块通过卡接件与阴角连接件连接，且该装饰模块端部与安装槽侧边顶触配合；另一装饰模块与边条紧配安装在安装槽内，且连接处设有防水胶垫，其在安装时，卡件安装后墙板容易造成晃动，不稳定。
4.因此，针对上述问题，提出卫生间墙板阴角拼接结构，来解决上述问题。


技术实现要素：

5.本实用新型针对现有技术的不足，研制卫生间墙板阴角拼接结构，该实用新型可在现场进行安装后插接，方便简单，成本较低，整个结构更加稳定，防水效果更好，不易移位。
6.本实用新型解决技术问题的技术方案为：本实用新型提供了卫生间墙板阴角拼接结构，包括固定组件和墙板组件，固定组件包括相互连接形成阴角的阴角结构、支撑结构和横框结构，两个横框结构垂直设置，两个横框结构相互靠近的一端均设置支撑结构，支撑结构设置在阴角结构两侧，并且支撑结构沿阴角结构长度方向，横框结构与支撑结构通过固定件相连，支撑结构与阴角结构通过卡接组件卡接；墙板组件设置在横框结构形成的阳角内侧，墙板组件包括墙砖、基板和胶粘层，墙砖和基板之间通过胶粘层胶粘连接，基板靠近横框结构设置。
7.作为优化，支撑结构靠近墙板组件的一侧设置台阶，基板端部设置在台阶上，墙砖端部设置在阴角结构上。
8.作为优化，卡接组件包括连接件和防水胶条，支撑结构和阴角结构相互靠近的一侧均设置用于连接件和防水胶条卡接的第一卡槽和第二卡槽。
9.作为优化，连接件中间窄两端宽。
10.作为优化，固定件为三角固定件，固定件设置在横框结构下端靠近支撑结构，固定件两端均通过第一自攻螺丝使横框结构与支撑结构连接。
11.作为优化，基板与支撑结构通过第二自攻螺丝连接。
12.实用新型内容中提供的效果仅仅是实施例的效果，而不是实用新型所有的全部效果，上述技术方案具有如下优点或有益效果：
13.本结构分离式设计，可在现场进行安装后插接，方便简单，成本较低，通过设置胶粘层可以使墙板组件进行固定，通过设置卡接组件和固定件，可以使支撑结构、阳角结构和横框结构顺利进行拼接，使整个结构更加稳定，防水效果更好，不易移位。
附图说明
14.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

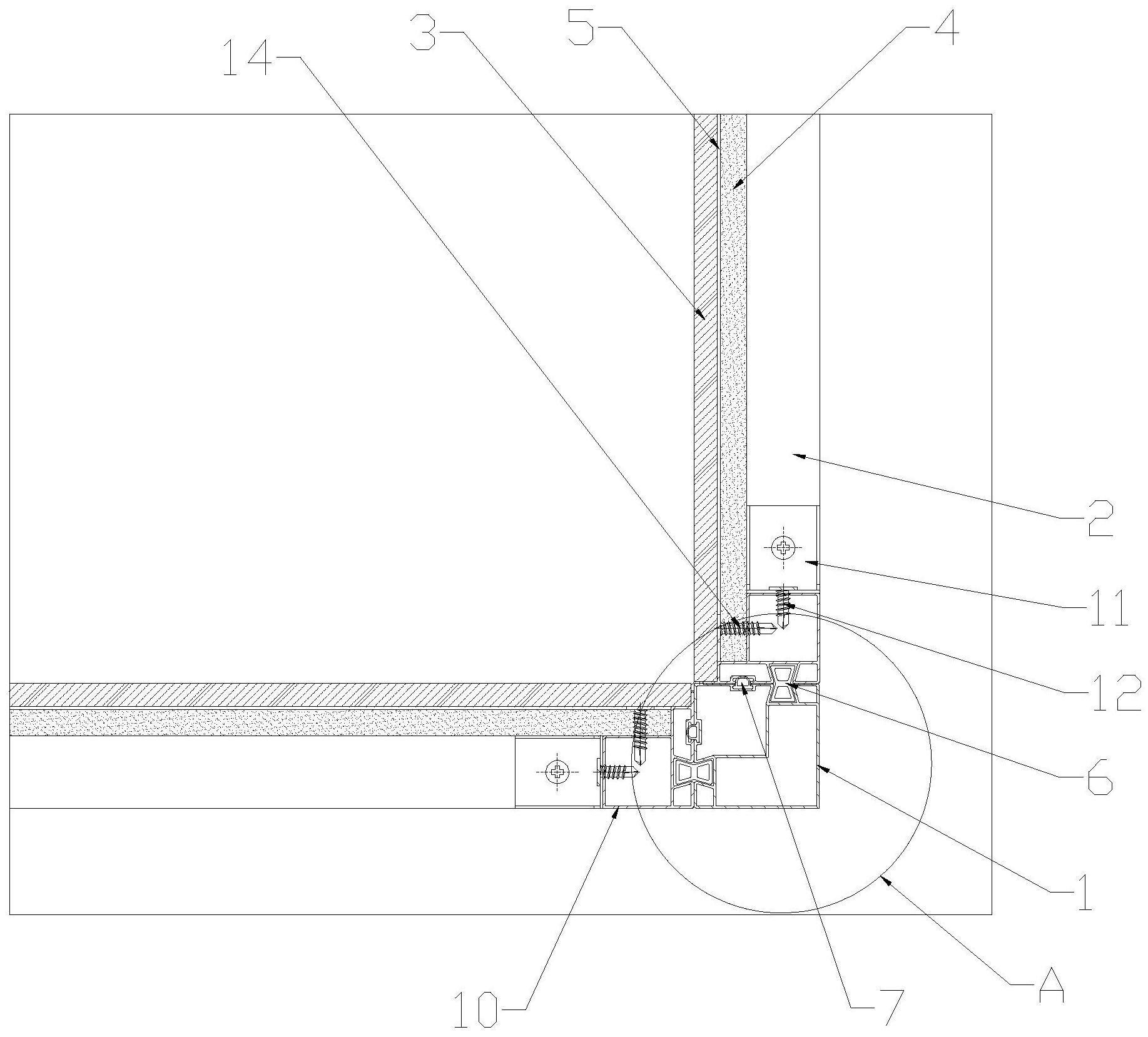

15.图1为本实用新型的剖视图。
16.图2为本实用新型图1中a处结构的放大图。
17.图中，1、阴角结构；2、横框结构；3、墙砖；4、基板；5、胶粘层；6、连接件；7、防水胶条；8、第一卡槽；9、第二卡槽；10、支撑结构；11、固定件；12、第一自攻螺丝；13、台阶；14、第二自攻螺丝。
具体实施方式
18.为了能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。下文的公开提供了许多不同的实施例或例子用来实现本实用新型的不同结构。为了简化本实用新型的公开，下文中对特定例子的部件和设置进行描述。此外，本实用新型可以在不同例子中重复参考数字和/或字母。这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施例和/或设置之间的关系。应当注意，在附图中所图示的部件不一定按比例绘制。本实用新型省略了对公知组件和处理技术及工艺的描述以避免不必要地限制本实用新型。术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
19.如图1和图2所示，卫生间墙板阴角拼接结构，包括固定组件和墙板组件，固定组件包括相互连接形成阴角的阴角结构1、支撑结构10和横框结构2，两个横框结构2垂直设置，两个横框结构2相互靠近的一端均设置支撑结构10，支撑结构10设置在阴角结构1两侧，并且支撑结构10沿阴角结构1长度方向，横框结构2与支撑结构10通过固定件11相连，支撑结构10与阴角结构1通过卡接组件卡接；墙板组件设置在横框结构2形成的阳角内侧，墙板组件包括墙砖3、基板4和胶粘层5，墙砖3和基板4之间通过胶粘层5胶粘连接，基板4靠近横框结构2设置。
20.其中，胶粘层5为专用瓷砖胶粘接层，阴角结构1为高强铝合金阴角型材，支撑结构10为高强铝合金型材，横框结构2也为高清铝合金型材横框，基板4为9mm厚高强硅酸钙板基板，墙砖3为300*600墙砖，墙砖3与阴角结构1处通过密封胶粘接。
21.本结构分离式设计，可在现场进行安装后插接，方便简单，成本较低，通过设置胶粘层5可以使墙板组件进行固定，通过设置卡接组件和固定件11，可以使支撑结构10、阳角结构1和横框结构2顺利进行拼接，使整个结构更加稳定，防水效果更好，不易移位。
22.支撑结构10靠近墙板组件的一侧设置台阶13，基板4端部设置在台阶13上，墙砖3端部设置在阴角结构1上。
23.卡接组件包括连接件6和防水胶条7，支撑结构10和阴角结构1相互靠近的一侧均设置用于连接件6和防水胶条7卡接的第一卡槽8和第二卡槽9，连接件6为塑料连接件，防水胶条7为三元乙丙防水胶条，起到墙板密封防水作用。
24.连接件6中间窄两端宽，连接件6结构简单且稳定，安装便捷，与型材之间的空隙基本保持一致，不会出现晃动等问题，大量节省人工成本，。
25.固定件11为三角固定件，固定件11设置在横框结构2下端靠近支撑结构10，固定件11两端均通过第一自攻螺丝12使横框结构2与支撑结构10连接，固定件11为铝合金材质，保证整个结构不会晃动，更加稳固，第一自攻螺丝12为st3.5*16mm自攻螺丝。
26.基板4与支撑结构10通过第二自攻螺丝14连接，第二自攻螺丝14为st4.2*19mm自攻螺丝。
27.本结构在使用时，首先使用第二自攻螺丝14将支撑结构10固定在基板4上，使用固定件11和第一自攻螺丝12将横框结构2固定在支撑结构10上，使其形成形成铝合金框的形状，然后将墙砖3粘接在基板4远离横框结构2的一侧，完成墙板安装前准备工作，然后在现场通过将连接件6和防水胶条7分别插入第一卡槽8和第二卡槽9，将支撑结构10与阴角结构1进行固定完成安装。
28.上述虽然结合附图对实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
