一种适用于多角度斜屋面支模架的角度调节装置的制作方法

1.本发明涉及建(构)筑物建造领域,尤其涉及一种多角度斜屋面支支模架的角度调节装置。


背景技术:

2.随着人们生活水平的提升以及建筑行业的快速发展,目前建筑行业的许多建筑朝着多元化发展,斜屋面因其能够赋予建筑更多的独立个性,在新式建筑领域中也被广泛应用。而复杂的多角度斜屋面的支模难度较大,传统的斜屋面支模在实际工程应用中也显得较为捉襟见肘。要想改变多角度支模难、返工多的现状,一种斜屋面支撑节点的应用成为了关键。
3.传统的盘扣式坡屋面支模中,模板下方设置40
×
90木枋的次龙骨,次龙骨下方为100
×
50
×
3方钢的主龙骨,各立杆随屋面坡度方向依次调成相应高度,主龙骨沿坡度斜率搁置在立杆顶托上完成支模,不但模板结构支模复杂,每个立杆的高度都要较为精确地控制,而且只有顶托一侧边缘受力,易使顶托变形。
4.针对传统的斜屋面的支撑,目前已经存在角度可调节的支撑装置实现。比如中国专利cn 214117499 u公开的一种斜屋面模板支撑装置,其高度可调,通过调节高度实现调节斜屋面的角度。该结构相对比计较复杂。
5.中国专利cn 217480826 u公开的一种可调节角度的斜屋面模板支架装置,采用直角三角形结构进行角度调节,通过调整竖直的直边在水平边的位置,调节斜屋面的角度。
6.上述专利公开的技术方案,均可对斜屋面的模板角度进行调节,比传统的固定式的斜屋面模板支撑结构简单,易于调节。但是其还存在一些缺陷:调节单一,一般都是通过调节高度实现调节倾斜角度,无法对倾斜角度细调或微调,很难达到支模架支撑装置与斜屋面模板的完全贴合,导致支模架支撑装置受力不均。


技术实现要素:

7.本发明所要解决的技术问题提供一种适用于多角度斜屋面支模架的角度调节装置,其不仅可实现斜屋面支模架支撑装置的倾斜角度的粗调,也可以通过角度微调结构从多个角度调节,实现对斜屋面支模架的支撑,使支撑装置受力均匀。
8.为解决上述技术问题,本发明提供的技术方案是一种适用于多角度斜屋面支模架的角度调节装置,角度调节装置位于斜屋面支模架下面,所述角度调节装置为三角结构,包括第一边、第二边和第三边;所述第一边为斜边,与所述支模架接触;所述第一边和第二边一端可转动连接,所述第二边与所述第三边固定连接或可转动连接;所述第三边与所述第一边通过角度微调结构可转动连接;所述第三边高度可调。
9.优选地,所述第一边和第二边通过所述角度微调结构可转动连接。
10.优选地,所述第二边与所述第三边通过所述角度微调结构可转动连接。
11.优选地,所述第三边包括两根一端相互套设的套管,两根所述套管可相对伸缩,两
个所述套管的套设部位通过顶紧螺丝固定。
12.优选地,所述角度微调结构包括两组连杆组件,所述连杆组件由一端相互可转动连接的两个连杆组成,两组连杆组件的两端分别通过螺母组件可转动连接,在两个所述螺母组件上穿设有螺杆,两个所述螺母组件相对螺杆可相向或相离位移;其中一组所述连杆组件的两个连杆分别与与其靠近的一边固定连接。
13.优选地,与所述三角结构的两个边连接的两个所述连杆上设置有连接件,所述角度微调结构通过所述连接件与所述三角结构的边连接。
14.优选地,所述三角结构的三个边均为方钢管,所述连接件为钢制插销,所述钢制插销插设在所述方钢管中。
15.优选地,所述螺母组件包括连接杆和两夹紧螺母;所述连接杆的两端分别与与其相邻的所述连杆可转动连接,所述连接杆套设在所述螺杆上且可相对所述螺杆滑动,两所述夹紧螺母分别套设在所述连接杆的两侧的所述螺杆上,对所述连接杆定位。
16.优选地,所述螺杆与靠近其端部的一个所述夹紧螺母可通过螺栓代替。
17.优选地,所述连接杆为钢片。
18.本发明的斜屋面支模架的角度调节装置,具有有益效果:
19.通过在角度调节装置的至少一个角上设置角度微调结构,高度方向的竖直边高度可调,通过三角结构的高度方向的边的高度调节实现粗调,通过角度微调结构实现微调,使角度调节装置的斜边与斜屋面模板底部贴合,提高了模板的稳定性,进而更好地保证斜屋面的混凝土浇筑质量。
20.在角度调节装置的三角结构的三个角分别设置一个角度微调结构,可通过两个角处的角度微调结构的相互协同调节,角度调节装置角度调节范围增大,在角度调节范围内任一角度可调,提高角度调节精度。或通过三个角的角度微调结构进行精确微调,进一步提高微调精度。通过多级的角度调节,解决了现有斜屋面模板角度可调装置的调节单一性,增加了角度调节装置在不同坡度斜屋面支模节点处使用的适用性,避免了现有角度调节装置的单一角度调节时,无法和模板完全贴合的缺陷,使支模装置受力均匀。
21.通过角度微调结构,不仅能进行角度调节,还能够通过角度微调结构的螺栓/螺杆及螺母组件实现角度调节后的位置固定。
22.本发明的角度调节装置通过方钢管充当三角结构的三条边,通过三个角度微调结构充当三角结构的三个角,通过角度微调结构的连接件插入方钢管中,使连接更方便。
23.本发明的角度调节装置结构更简单,调节方便,可适用于不同场合的角度调节。
附图说明

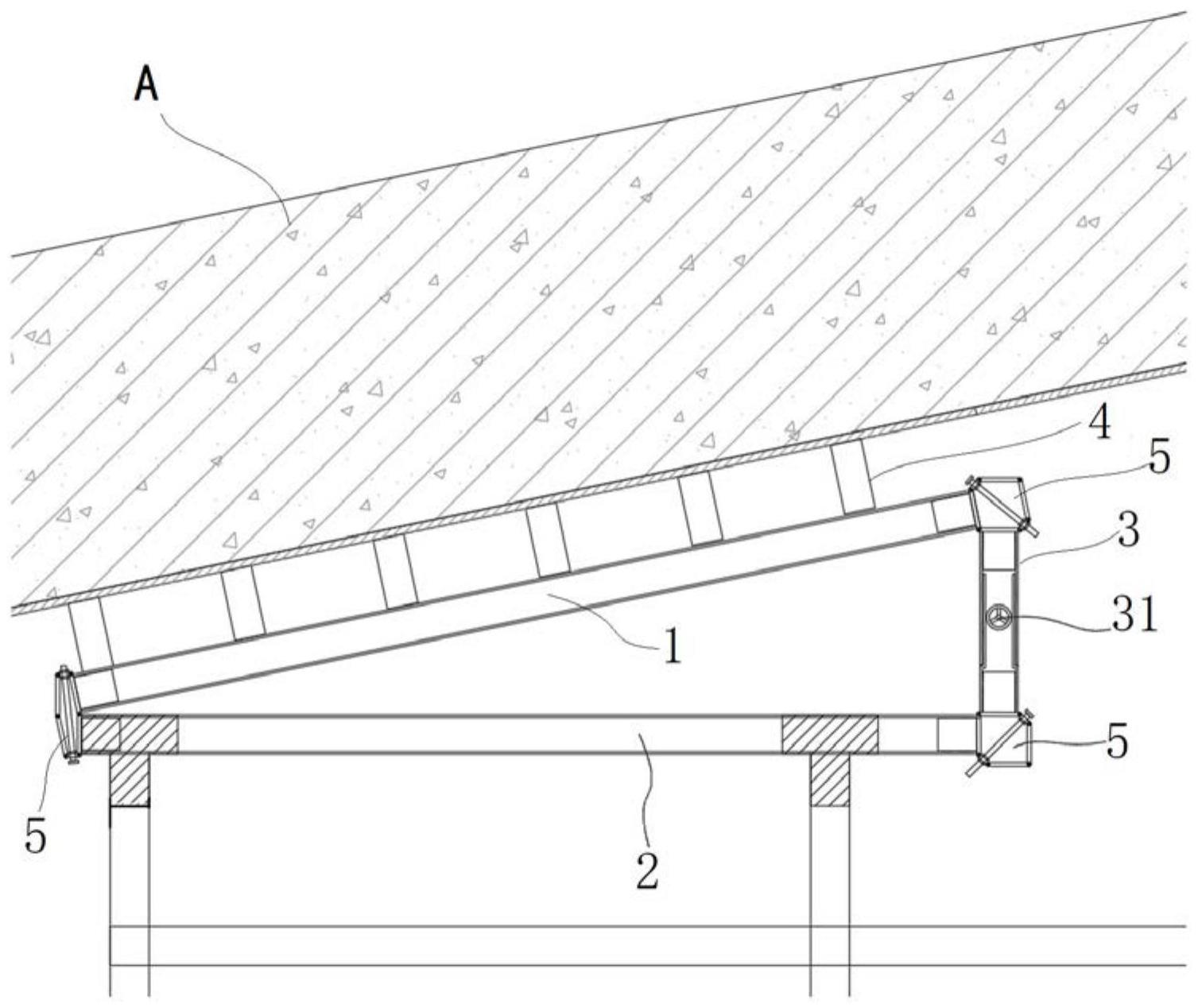

24.图1是本发明的斜屋面、支模架及角度微调结构示意图。
25.图2是本发明的角度微调结构的示意图。
26.附图标记:
27.第一边1、第二边2、第三边3、顶紧螺丝31、木方楞4、角度微调结构5、连杆组件51、螺杆52、连接杆53、螺母54、插销55。
具体实施方式
28.针对上述技术方案,现举较佳的实施例并结合图示进行具体说明。
29.本发明的适用于斜屋面支模架的角度调节装置,参看图1和图2,角度调节装置设置在支撑架上形成对斜屋面支模架的支撑体系。 角度调节装置为三角结构,包括第一边1、第二边2、第三边3。第一边1为斜边,直接与木方楞4接触,对其形成支撑,在木方楞4的上面为模板,在模板上面为浇筑的混凝土斜屋面a;第二边2呈水平设置,与位于其底部的支撑架。第三边3竖直设置,连接第一边1和第二边2,对第二边2形成支撑。在第一边1、第二边2和第三边3连接处分别设置有角度微调结构5,对三角结构的第一边1和第二边2之间的夹角进行角度调节。
30.角度微调结构5,参看图2,包括两组连杆组件51,连杆组件由一端可转动连接的两个连杆组成,两组连杆组件的两端分别通过螺母组件可转动连接形成菱形结构。在两个所述螺母组件上穿设有螺栓52,两个连杆组件分别位于螺栓52的两侧,两个螺母组件相对螺栓52可相向或相离位移,通过调整菱形结构对角线的长短实现角度调节。
31.螺母组件包括连接杆53和位于连接杆53两侧的螺母54,螺栓52的头部代替其中一个螺母。连接杆53上开设有供螺栓52穿过的孔,连接杆53的两端分别与位于螺栓52两侧的连杆组件的连杆可转动连接。两组连杆组件51连接两端处的连接杆53分别穿设在螺栓52上,连接杆53相对螺栓52可自由移动,不受螺栓52上螺纹限制。连接杆53两侧的螺栓52上分别套设有螺母54,通过螺母54对连接杆53定位。当松开螺母54后,根据需要,使套设在螺栓52上的两连接杆相向运动缩短对角线或相离运动拉长对角线,然后通过螺母定位,实现角度调节。上述连杆之间、连杆与连接杆之间的可传动连接均为通过转轴连接。
32.在一些实施例中,螺栓52也可通过螺杆和一个螺母代替。在实际中,优选适用螺栓,可以减少零件数量及组装工序,缩短调节时间。
33.在螺栓52一侧的连杆组件51的两个连杆上分别设置有插销55,插销55一端通过焊接方式固定连接在连杆上,插销55垂直于连杆,插销55位于角度微调结构的外侧。
34.当角度调节装置的三个边为方钢管时,插销55则刚好插入方钢管中空的端部内,通过方钢管内壁对插销55进行位置限定,为了使结合插入牢固,方钢管与插销6通过销钉或螺栓螺母固定。通过插销55,使角度微调结构5与角度调节装置的相邻的两个边连接,通过角度微调结构的连杆组件角度的改变,改变角度调节装置的相邻两个边之间的夹角,从而实现第一边1的倾斜角度的精确调整。
35.角度微调结构的各连杆、连接杆均为钢片,其具有一定强度,能够在支撑斜屋面支模架时,不变形。
36.角度微调结构安装在角度调节装置的三个角处时,设置有插销55的角度微调结构一侧与三角结构的相邻的两个边相邻,角度微调结构的两个插销55分别插入与其对应的一个边的方钢管端部中,并通过销钉或螺栓螺母固定。插销与三角结构的边连接,相当于三角结构相邻的两条边分别通过一组连杆组件两个连杆可转动连接。
37.第三边3,包括两个套管,两个套管一端套设设置,并通过顶紧螺丝31定位。当需要拉长或缩短第三边3时,旋松顶紧螺丝,在保持两个套管套设的情况下,将其中一个套管从另一个套管中拉出或推进需要调整的距离,然后再旋紧顶紧螺丝31固定,实现第三边30的距离调整。
38.在本实施例中,角度微调结构的两组连杆组件的两个连杆均等长,即,角度微调结构为菱形结构。角度微调结构的调整是通过调整螺杆52穿设的菱形结构的对角线的长短来实现,对角线长短的调整,即改变连杆组件的两连杆之间夹角大小。
39.角度调节装置初始安装后,使其保持直角三角形形态,第二边2和第三边3间保持直角。调整时,一般保持第二边和第三边的直角,即,第二边和第三边连接处的角度微调结构不动,根据需要,调整第三边的高度,如果调整后第一边还与支模架底部留有间隙,没有完全贴合,则调整第一边和第三边及第二边的连接处的角度微调结构。在调整时,一个连接杆在螺杆上的位置固定,仅需松开另一个连接杆处的螺母,给连接杆位移留出位移空间,调整对角线的长短实现最终角度调整。当采用螺栓时,位于螺栓头部处的连接杆及其固定螺母位置不动。当通过第三边高度调节和第一边和第二边、第一边和第三边之间的两个角度微调结构调节均为达到与其的角度时,可以加入第二边和第三边处的角度微调结构进行调整。
40.在一些实施例中,第二边和第三边连接处固定连接,不设置角度微调结构。
41.在一些实施例中,第一边和第二边连接处直接可转动连接,不设置角度微调结构,第二边和第三边连接处固定连接,不设置角度微调结构,仅在第一边和第三边连接处设置角度微调结构。
42.通过角度微调结构,不仅能进行角度调节,还能够通过角度微调结构的螺栓/螺杆及螺母组件实现角度调节后的位置固定。
