1.本实用新型涉及建筑领域，具体是指一种小型混凝土搅拌机。


背景技术：

2.室内装修包括房间设计、装修、家具布置及各种小装点，偏重于建筑物里面的装修建设，不仅在装修设计施工期间，还包括住进去之后长期的不断装饰，另外应逐渐树立轻装修、重装饰的概念。在进行室内装修过程中，一些情况下需要用到混凝土，目前的大多数装修过程中，由于是在室内，没有合适的小型搅拌装置对混凝土进行搅拌，从而降低了装修作业的效率，因此，有必要对现有技术提出改进，提供一种适用于室内装修使用的搅拌设备。


技术实现要素：

3.本实用新型要解决的技术问题是克服上述技术的缺陷，提供一种小型混凝土搅拌机。
4.为解决上述技术问题，本实用新型提供的技术方案为一种小型混凝土搅拌机，包括搅拌桶及设置于搅拌桶下方的多边形底座，所述搅拌桶底部靠近边缘处沿周向均匀设有多个支撑立柱，所述支撑立柱与底座座体滑动连接，所述底座座体底部安装设有万向轮，所述搅拌桶底部与底座上部之间设有液压顶升装置；
5.所述搅拌桶中心设有套筒，所述套筒内部设有传动轴，所述传动轴靠近顶端位置安装设有搅拌臂，所述传动轴底端伸出至搅拌桶下方且与皮带轮轴连接；
6.所述搅拌桶下部安装设有安装架，所述安装架上部安装设有驱动电机，所述驱动电机驱动端通过传动带与传动轴底端皮带轮动力连接。
7.作为改进，所述传动轴顶端安装设有挡泥罩。
8.作为改进，所述安装架架体上部安装设有液压控制装置，所述液压控制装置通过压力软管与液压顶升装置连接。
9.作为改进，所述搅拌臂远离传动轴一端安装设有桨叶，所述桨叶底部略高于搅拌桶桶底。
10.作为改进，所述传动轴与套筒内壁之间设有密封圈。
11.本实用新型的有益效果
12.结构简单，体积小，底座采用可升降结构，便于搬运转场，适合室内装修工程使用。
附图说明

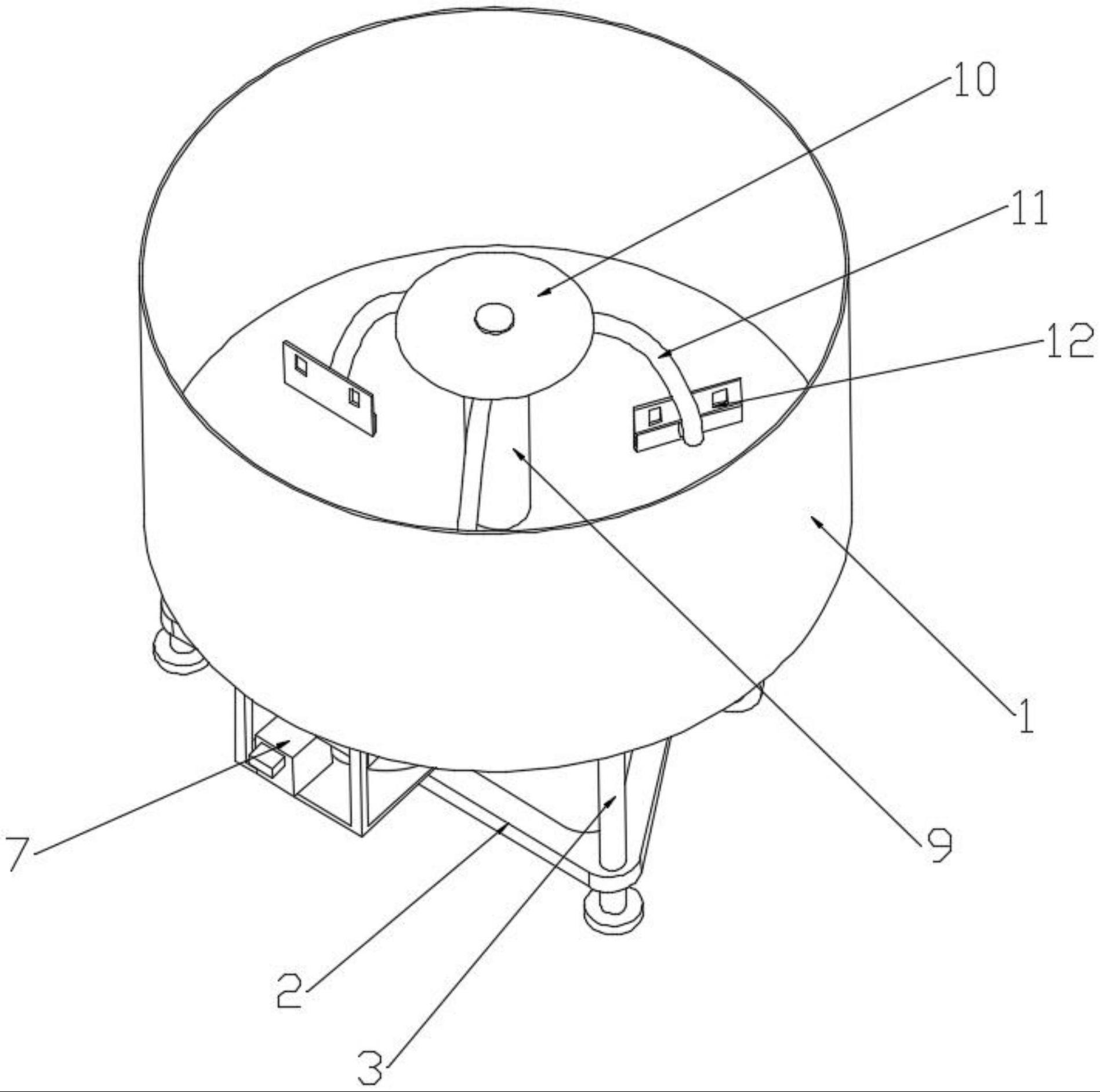

13.图1是混凝土搅拌机第一视角结构示意图；
14.图2是混凝土搅拌机第二视角结构示意图；
15.图3是混凝土搅拌机俯视结构示意图；
16.图4是a-a剖视结构示意图。
17.如图所示：1、搅拌桶，2、底座，3、支撑立柱，301、底板，4、万向轮，5、液压顶升装置，
6、驱动电机，7、液压控制装置，8、传动轴，9、套筒，10、挡泥罩，11、搅拌臂，12、桨叶，13、安装架。
具体实施方式
18.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
19.在本实用新型实施例的描述中，需要说明的是，若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
20.此外，若出现术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
21.在本实用新型实施例的描述中，“多个”代表至少2个。
22.在本实用新型实施例的描述中，还需要说明的是，除非另有明确的规定和限定，若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
23.下面结合附图对本实用新型一种小型混凝土搅拌机做进一步的详细说明。
24.结合附图1-图4，一种小型混凝土搅拌机，包括搅拌桶1及设置于搅拌桶1下方的多边形底座2，所述搅拌桶1底部靠近边缘处沿周向均匀设有多个支撑立柱3，所述支撑立柱3与底座2座体滑动连接，所述底座2座体底部安装设有万向轮4，所述搅拌桶1底部与底座2上部之间设有液压顶升装置5；
25.所述搅拌桶1中心设有套筒9，所述套筒9内部设有传动轴8，所述传动轴8靠近顶端位置安装设有搅拌臂11，所述传动轴8底端伸出至搅拌桶1下方且与皮带轮轴连接；
26.所述搅拌桶1下部安装设有安装架13，所述安装架13上部安装设有驱动电机6，所述驱动电机6驱动端通过传动带与传动轴8底端皮带轮动力连接。
27.作为本实施例较佳实施方案的是，所述传动轴8顶端安装设有挡泥罩10。
28.作为本实施例较佳实施方案的是，所述安装架13架体上部安装设有液压控制装置7，所述液压控制装置7通过压力软管与液压顶升装置5连接。
29.作为本实施例较佳实施方案的是，所述搅拌臂11远离传动轴8一端安装设有桨叶12，所述桨叶12底部略高于搅拌桶1桶底。
30.作为本实施例较佳实施方案的是，所述传动轴8与套筒9内壁之间设有密封圈。
31.本装置在具体实施时，搅拌桶1下方安装架设置有驱动电机6，驱动电机6驱动端及
传动轴底端均安装设有皮带轮，两个皮带轮之间通过皮带连接，传动轴8顶端设有防止混凝土浆液流入套筒的内部的挡泥罩10；
32.需要转运搅拌机时，启动液压控制装置7，液压顶升装置5向下推动底座2，万向轮4与地面接触，然后即可推动搅拌机移动转场；
33.需要搅拌作业时，启动液压控制装置7，液压顶升装置5向上收回底座2，支撑立柱3底部的底板301与地面接触，然后即可向搅拌桶内加入物料进行搅拌作业。
34.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种小型混凝土搅拌机，其特征在于：包括搅拌桶(1)及设置于搅拌桶(1)下方的多边形底座(2)，所述搅拌桶(1)底部靠近边缘处沿周向均匀设有多个支撑立柱(3)，所述支撑立柱(3)与底座(2)座体滑动连接，所述底座(2)座体底部安装设有万向轮(4)，所述搅拌桶(1)底部与底座(2)上部之间设有液压顶升装置(5)；所述搅拌桶(1)中心设有套筒(9)，所述套筒(9)内部设有传动轴(8)，所述传动轴(8)靠近顶端位置安装设有搅拌臂(11)，所述传动轴(8)底端伸出至搅拌桶(1)下方且与皮带轮轴连接；所述搅拌桶(1)下部安装设有安装架(13)，所述安装架(13)上部安装设有驱动电机(6)，所述驱动电机(6)驱动端通过传动带与传动轴(8)底端皮带轮动力连接。2.根据权利要求1所述的一种小型混凝土搅拌机，其特征在于：所述传动轴(8)顶端安装设有挡泥罩(10)。3.根据权利要求1所述的一种小型混凝土搅拌机，其特征在于：所述安装架(13)架体上部安装设有液压控制装置(7)，所述液压控制装置(7)通过压力软管与液压顶升装置(5)连接。4.根据权利要求1所述的一种小型混凝土搅拌机，其特征在于：所述搅拌臂(11)远离传动轴(8)一端安装设有桨叶(12)，所述桨叶(12)底部略高于搅拌桶(1)桶底。5.根据权利要求1所述的一种小型混凝土搅拌机，其特征在于：所述传动轴(8)与套筒(9)内壁之间设有密封圈。

技术总结
本实用新型涉及建筑领域，在进行室内装修过程中，一些情况下需要用到混凝土，目前的大多数装修过程中，由于是在室内，没有合适的小型搅拌装置对混凝土进行搅拌，从而降低了装修作业的效率，因此，有必要对现有技术提出改进，为解决上述技术问题，本实用新型提供的技术方案为一种小型混凝土搅拌机，包括搅拌桶及设置于搅拌桶下方的多边形底座，所述搅拌桶底部靠近边缘处沿周向均匀设有多个支撑立柱，所述支撑立柱与底座座体滑动连接，所述底座座体底部安装设有万向轮，所述搅拌桶底部与底座上部之间设有液压顶升装置；结构简单，体积小，底座采用可升降结构，便于搬运转场，适合室内装修工程使用。程使用。程使用。


技术研发人员：杨彬 张辉
受保护的技术使用者：格尔木合源商砼有限责任公司
技术研发日：2023.05.25
技术公布日：2023/10/19
