1.本实用新型涉及钢化玻璃加工领域，具体为一种钢化玻璃加工用快速切割机。


背景技术：

2.钢化玻璃属于安全玻璃，钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度，通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到，在加工钢化玻璃时需要将整块的钢化玻璃进行裁切成较小的钢化玻璃，从而钢化玻璃可以被用于各个场合。
3.在中国实用新型专利中：如cn202111331659.1的一种钢化玻璃切割装置，包括切割机本体、固定架、切割基座、拖链、切割头和线槽，所述切割机本体的表面设置有导向条和滑动装置，所述滑动装置通过调整滑动槽与切割机本体的表面滑动连接，所述滑动装置包括固定条、导向轮、第二固定柱、第二伸缩弹簧和接触球，所述固定条设置于切割机本体的表面，所述导向轮设置于固定条的内部，所述第二固定柱设置于固定条的表面。本发明所述的一种钢化玻璃切割装置，属于钢化玻璃加工技术领域，可以将钢化玻璃的碎屑和玻璃渣被清理，拖链与滚动套筒衔接比较流畅，可以避免拖链之间的部件发生卡死的现象，钢化玻璃搬运到工作台上或者从工作台上卸下时比较方便，且移动钢化玻璃比较省力。
4.针对现有技术存在以下问题：
5.1、现有技术中的钢化玻璃加工用快速切割机并不便于进行定位切割，从而在进行钢化玻璃加工，使用切割机对玻璃进行切割时，无法有效的方便人们根据工作的需求，对钢化玻璃进行定位切割，从而增加了人们的工作压力，没有满足人们的工作需求，降低了切割机的工作效率；
6.2、现有技术中的钢化玻璃加工用快速切割机并不便于进行输送，从而在进行钢化玻璃加工，使用切割机对玻璃进行切割时，无法有效的对钢化玻璃进行输送，从而增加了人们的工作压力，没有满足人们的工作需求，降低了切割机的工作效率。


技术实现要素：

7.(一)解决的技术问题
8.针对现有技术的不足，本实用新型提供了一种钢化玻璃加工用快速切割机，具备便于定位切割等优点，解决了上述背景技术中的问题。
9.(二)技术方案
10.为实现上述便于定位切割的目的，本实用新型提供如下技术方案：一种钢化玻璃加工用快速切割机，包括固定板，所述固定板的顶部固定连接有框体，所述框体的内侧壁固定连接有第二电机，所述第二电机的输出轴通过联轴器固定连接有第二螺杆，所述第二螺杆的外壁活动连接有第二螺管，所述第二螺管的外壁固定连接有连接杆，所述连接杆的一
端固定连接有固定框。
11.所述固定框的内底壁固定连接有电动推杆，所述电动推杆的输出端固定连接有刀头，所述框体的一侧设置有计量表，所述固定框的一侧设置有指示标，使该切割机能够便于进行定位切割，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行定位切割，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
12.优选的，所述连接杆的一端贯穿框体，且固定框通过连接杆与框体活动连接，通过连接杆贯穿框体，从而方便带动固定框进行活动。
13.优选的，所述固定板的内顶部固定连接有隔板，所述隔板的一侧固定连接有第一电机，所述第一电机的输出轴通过联轴器固定连接有第一螺杆，所述第一螺杆的外壁活动连接有第一螺管，所述第一螺管的外壁活动连接有滑杆，所述滑杆的一端固定连接有压板，所述固定板的顶部固定连接有挡板，使该切割机能够便于进行送料，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行输送，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
14.优选的，所述第一螺杆的形状大小与第一螺管的形状大小均相互匹配，且第一螺管通过第一螺杆与固定板活动连接，通过第一螺杆转动，从而方便带动第一螺管进行活动。
15.优选的，所述固定板的顶部开设有滑槽，且滑杆通过滑槽与固定板活动连接，通过滑槽方便第一螺管带动滑杆进行活动。
16.优选的，所述滑杆的一端贯穿固定板，且压板通过滑杆与固定板活动连接，通过滑杆进行活动槽，从而带动压板在固定板上进行活动。
17.优选的，所述固定框的顶部开设有通孔，且电动推杆的输出端通过通孔贯穿固定框，通过通孔方便电动推杆的输出端贯穿固定框，从而方便带动刀头进行活动。
18.(三)有益效果
19.与现有技术相比，本实用新型提供了一种钢化玻璃加工用快速切割机，具备以下有益效果：
20.1、该钢化玻璃加工用快速切割机，通过固定板、框体、第二电机、第二螺杆、第二螺管、连接杆、固定框、电动推杆、刀头、计量表和指示标，使该切割机能够便于进行定位切割，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行定位切割，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
21.2、该钢化玻璃加工用快速切割机，通过固定板、隔板、第一电机、第一螺杆、第一螺管、滑杆、压板和挡板，使该切割机能够便于进行送料，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行输送，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
附图说明

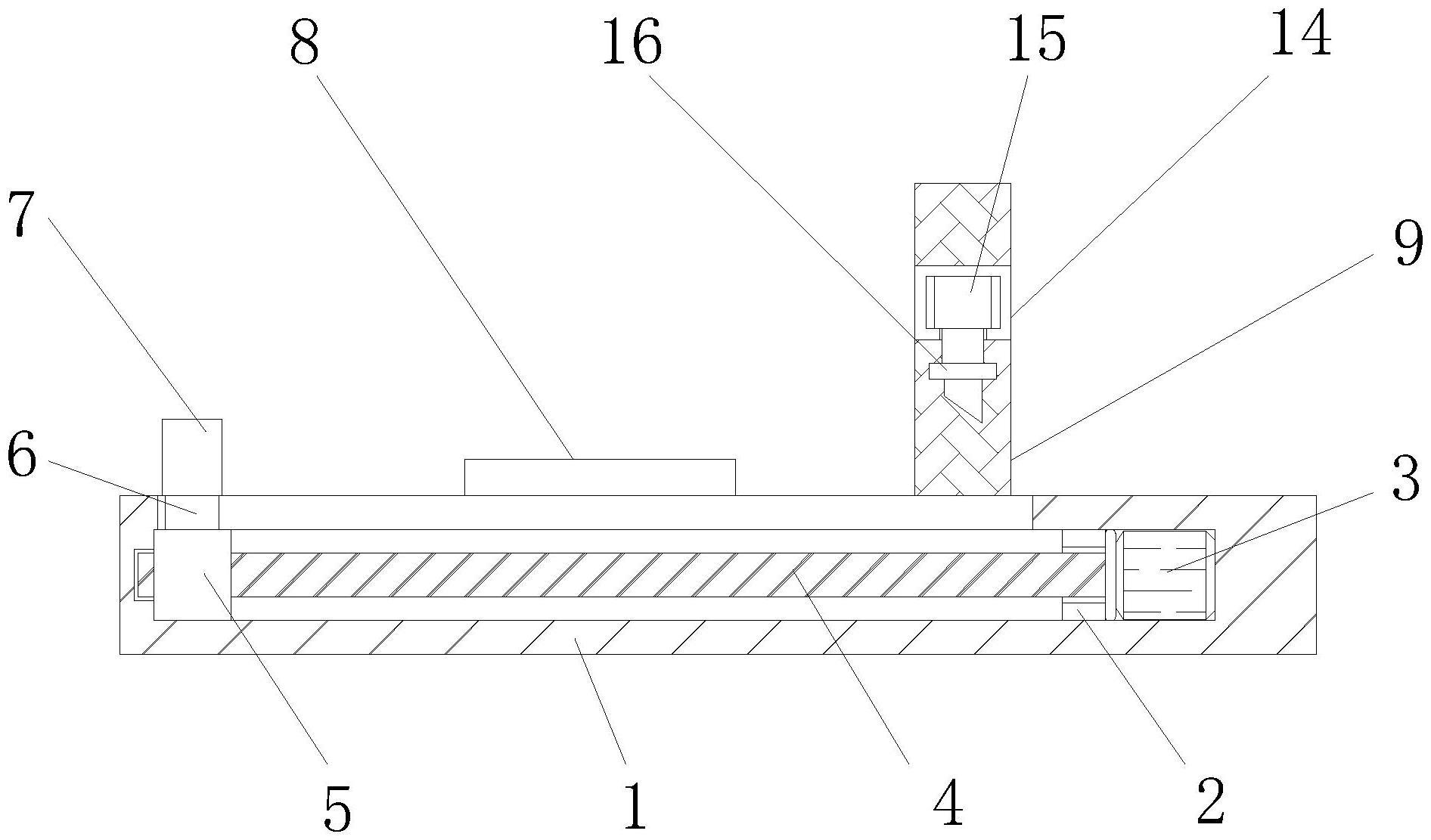

22.图1为本实用新型切割机剖视图；
23.图2为本实用新型切割机正视图；
24.图3为本实用新型框体侧剖图；
25.图4为本实用新型框体侧视图；
26.图5为本实用新型固定板的立体结构示意图。
27.图中：1、固定板；2、隔板；3、第一电机；4、第一螺杆；5、第一螺管；6、滑杆；7、压板；8、挡板；9、框体；10、第二电机；11、第二螺杆；12、第二螺管；13、连接杆；14、固定框；15、电动推杆；16、刀头；17、计量表；18、指示标。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
29.实施例1
30.本实用新型所提供的钢化玻璃加工用快速切割机的较佳实施例如图1至图5所示：一种钢化玻璃加工用快速切割机，包括固定板1，固定板1的顶部固定连接有框体9，框体9的内侧壁固定连接有第二电机10，第二电机10的输出轴通过联轴器固定连接有第二螺杆11，第二螺杆11的外壁活动连接有第二螺管12，第二螺管12的外壁固定连接有连接杆13，连接杆13的一端固定连接有固定框14。
31.固定框14的内底壁固定连接有电动推杆15，电动推杆15的输出端固定连接有刀头16，框体9的一侧设置有计量表17，固定框14的一侧设置有指示标18，使该切割机能够便于进行定位切割，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行定位切割，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
32.本实施例中，连接杆13的一端贯穿框体9，且固定框14通过连接杆13与框体9活动连接，通过连接杆13贯穿框体9，从而方便带动固定框14进行活动。
33.实施例2
34.在实施例1的基础上，本实用新型所提供的钢化玻璃加工用快速切割机的较佳实施例如图1至图5所示：固定板1的内顶部固定连接有隔板2，隔板2的一侧固定连接有第一电机3，第一电机3的输出轴通过联轴器固定连接有第一螺杆4，第一螺杆4的外壁活动连接有第一螺管5，第一螺管5的外壁活动连接有滑杆6，滑杆6的一端固定连接有压板7，固定板1的顶部固定连接有挡板8，使该切割机能够便于进行送料，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行输送，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
35.本实施例中，第一螺杆4的形状大小与第一螺管5的形状大小均相互匹配，且第一螺管5通过第一螺杆4与固定板1活动连接，通过第一螺杆4转动，从而方便带动第一螺管5进行活动。
36.进一步的，固定板1的顶部开设有滑槽，且滑杆6通过滑槽与固定板1活动连接，通过滑槽方便第一螺管5带动滑杆6进行活动。
37.更进一步的，滑杆6的一端贯穿固定板1，且压板7通过滑杆6与固定板1活动连接，通过滑杆6进行活动槽，从而带动压板7在固定板1上进行活动。
38.除此之外，固定框14的顶部开设有通孔，且电动推杆15的输出端通过通孔贯穿固定框14，通过通孔方便电动推杆15的输出端贯穿固定框14，从而方便带动刀头16进行活动。
39.在使用时，将玻璃放置在固定吧你上，挡板8进行吸纳为，第一电机3启动，带动第一螺杆4转动，从而带动第一螺管5进行活动，通过滑杆6带动压板7进行活动，对玻璃进行输送，过程中，第二电机10启动，带动第二螺杆11转动，从而带动第二螺管12进行活动，通过连接杆13带动固定框14进行活动，通过观察计量表17和指示标18，对刀头16的位置进行调整，电动推杆15启动，带动刀头16下移，紧贴玻璃，玻璃输送时，刀头16对玻璃进行切割，从而实现定位切割。
40.综上所述，该钢化玻璃加工用快速切割机，能够便于进行定位切割，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行定位切割，能够便于进行送料，从而在进行钢化玻璃加工，需要使用该切割机对玻璃进行切割时，能够方便人们对玻璃进行输送，从而减轻了人们的工作压力，满足了人们的工作需求，提高了该切割机的工作效率。
41.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
42.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
