1.本实用新型涉及陶瓷胚体加工技术领域,具体为一种陶瓷加工用胚体修边装置。
背景技术:2.陶瓷坯体制品的批量生产过程,将泥料注入陶瓷坯体成型模具中使其得到规定形状,然而在其批量注入成型时,难免出现表面不光滑,具有凸起等瑕疵,需对成型的坯件进行修边和打磨处理得到符合要求的产品,因此,对陶瓷加工用胚体修边装置的需求日益增长。
3.现在陶瓷的加工过程,需要人为进行手持打磨,机械化程度低,对打磨人员要求也比较高,需要对打磨熟练程度高,不然容易导致胚体损坏,造成胚体报废,降低工作效率和产量。
技术实现要素:4.本实用新型的目的在于提供一种陶瓷加工用胚体修边装置,以解决上述背景技术提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种陶瓷加工用胚体修边装置,包括底座,所述底座顶部固定安装有承轴所述承轴顶部固定安装有放置台,所述放置台两侧固定安装有支架,所述支架一侧固定安装有低音电动伸缩杆,所述第一电动伸缩杆一侧固定安装有固定夹,所述底座顶部两侧固定安装有立柱,所述立柱内部开设有凹槽,所述凹槽底部固定安装有转轴,所述转轴顶部固定安装有螺旋杆,所述螺旋杆上活动连接滑块,所述滑块上固定安装有第二电动伸缩杆,所述第二电动伸缩杆一侧固定安装有修边刀具。
6.在进一步的技术方案中,所述底座内部活动连接有收集箱,所述底座顶部表面开设有通孔,所述通孔与收集箱内部相通。
7.在进一步的技术方案中,所述立柱顶部固定安装有驱动电机,所述驱动电机与螺旋杆电性相连。
8.在进一步的技术方案中,所述固定夹一侧表面固定安装有橡胶垫。
9.在进一步的技术方案中,所述固定夹固定胚体的一侧呈弧形。
10.在进一步的技术方案中,所述承轴与外界电源电性相连。
11.与现有技术相比,本实用新型的有益效果是:
12.1.该陶瓷加工用胚体修边装置,当装置对胚体进行修边时,驱动电机带动螺旋杆转动,使滑块在螺旋杆上做上下运动,第一电动伸缩杆带动修边刀具做左右运动,固定夹将胚体固定在放置台上,承轴带动放置台转动,从而带动胚体转动,修边刀具紧贴胚体进行修边,稳定性高,不会产生左右晃动,提高了胚体修边的效率和精准度。
13.2.该陶瓷加工用胚体修边装置,修边过程中掉下来的泥块从通孔中掉入收集箱内,当收集箱内泥块满时,将收集箱抽出,倒出泥块,再将收集箱推入原位即可,方便对胚体边角料的收集,节省后续工作的时间,提高工作效率。
附图说明
14.图1为本实用新型整体结构示意图;

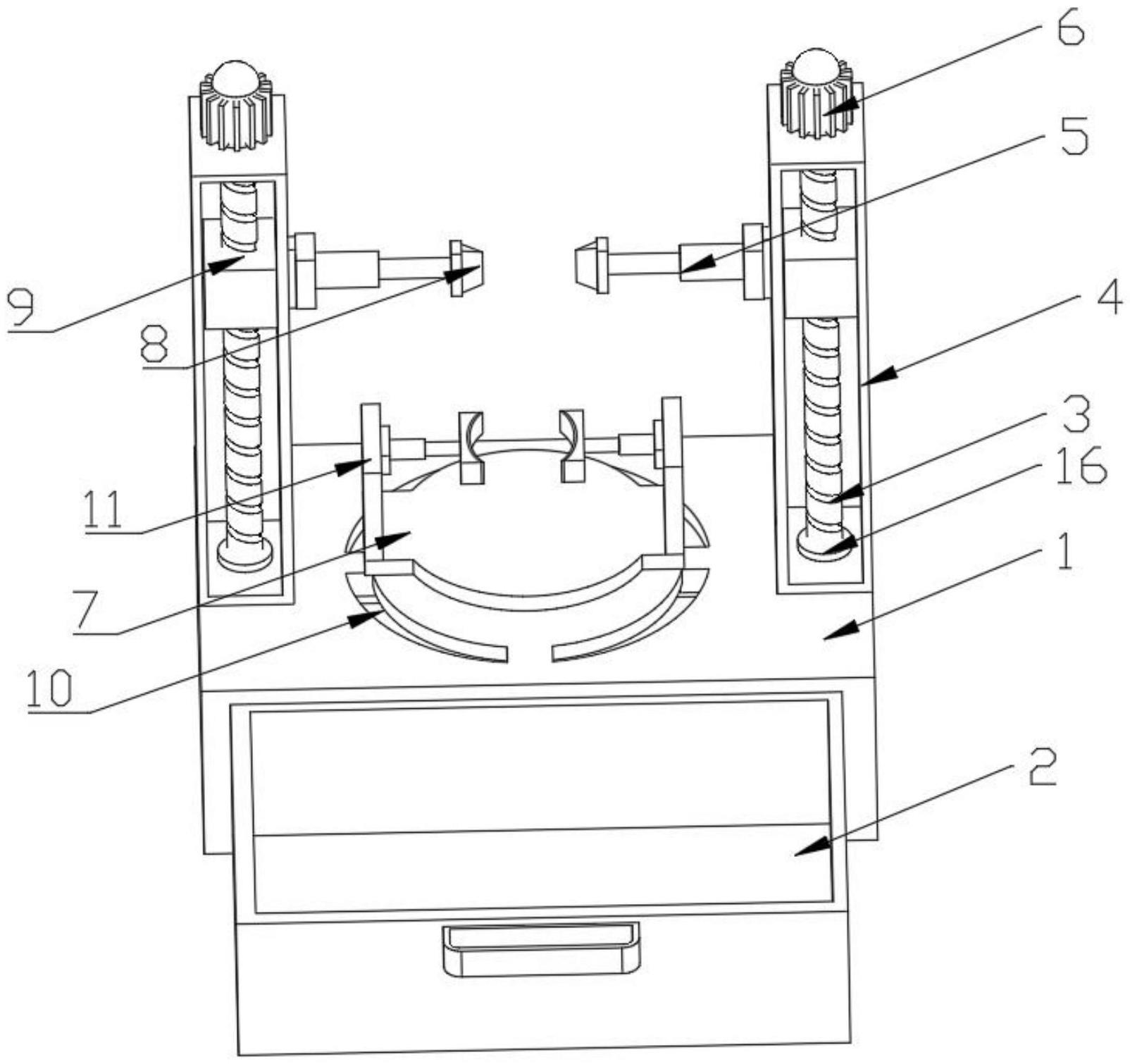

15.图2为本实用新型正面结构示意图;
16.图3为本实用新型固定夹细节放大结构示意图;
17.图4为本实用新型修边刀具细节放大结构示意图。
18.图中:1、底座;2、收集箱;3、螺旋杆;4、立柱;5、第一电动伸缩杆;6、驱动电机;7、放置台;8、修边刀具;9、滑块;10、通孔;11、支架;12、承轴;13、固定夹;14、第二电动伸缩杆;15、橡胶垫;16、转轴。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.实施例
21.请参照图1-4所示,本实用新型提供一种陶瓷加工用胚体修边装置,包括底座1,底座1顶部固定安装有承,12,承轴12顶部固定安装有放置台7,放置台7两侧固定安装有支架11,支架11一侧固定安装有第一电动伸缩杆5,第一电动伸缩杆5一侧固定安装有固定夹13,承轴12带动放置台7转动,通过第一电动伸缩杆5带动固定夹13左右运动,使固定夹13贴合胚体,让固定夹13对胚体起到固定的作用,放置台7的转动的同时也带动了胚体的转动,方便对胚体的修边,机械化程度提高,无需人手动翻转,提高了生产效率。底座顶部两侧固定安装有立柱4,立柱4内部开设有凹槽,凹槽底部固定安装有转轴16,转轴16顶部固定安装有螺旋杆3,螺旋杆3上活动连接滑块9,滑块9上固定安装有第二电动伸缩杆14,第二电动伸缩杆14一侧固定安装有修边刀具8,螺旋杆3转动使滑块9在螺旋杆3上做上下运动,第一电动伸缩杆5带动修边刀具8做左右运动,使修边刀具8贴合胚体进行修边,可以对胚体进行全面修边,效率提高,节省人力成本。
22.其中:底座1内部活动连接有收集箱2,底座1顶部表面开设有通孔10,通孔10与收集箱2内部相通,修边过程中掉下来的泥块从通孔10中掉入收集箱2内,当收集箱2内泥块满时,将收集箱2抽出,倒出泥块,再将收集箱2推入原位即可,方便对胚体边角料的收集,节省后续工作的时间,提高工作效率。
23.其中:立柱4顶部固定安装有驱动电机6,驱动电机6与螺旋杆3电性相连,驱动电机6带动螺旋杆3转动,使滑块9带动修边刀具8做上下运动,对胚体进行修边。
24.其中:固定夹13一侧表面固定安装有橡胶垫15,增加固定夹13对胚体的摩擦力,提高了固定夹13的固定性,同时也缓冲了对胚体的压力,避免压力过大对胚体造成损伤。
25.其中:固定夹13固定胚体的一侧呈弧形,锲合胚体的弧度,方便对胚体的固定。
26.其中:承轴12与外界电源电性相连,接通外接电源驱动承轴12转动。
27.工作原理:将胚体放置在放置台7上,连接外界电源,启动第二电动伸缩杆14,使第二电动伸缩杆14带动固定夹13做左右运动,使固定夹13贴合胚体,直至将其固定,承轴12带动放置台7转动,启动驱动电机6,使螺旋杆3旋转,使螺旋杆3上的滑块9做上下运动,第一电
动伸缩杆5带动修边刀具8做左右运动,使修边刀具贴合胚体,进行修边,滑块9带动修边刀具8上下运动,对胚体进行全面修边,修边过程中掉下来的泥块从通孔10中掉入收集箱2内,当收集箱2内泥块满时,将收集箱2抽出,倒出泥块,再将收集箱2推入原位即可。
28.以上实施例仅表达了本实用新型的具体实施方式,其描述较为具体和详细,但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。
技术特征:1.一种陶瓷加工用胚体修边装置,包括底座,其特征在于:所述底座顶部固定安装有承轴所述承轴顶部固定安装有放置台,所述放置台两侧固定安装有支架,所述支架一侧固定安装有第一电动伸缩杆,所述第一电动伸缩杆一侧固定安装有固定夹,所述底座顶部两侧固定安装有立柱,所述立柱内部开设有凹槽,所述凹槽底部固定安装有转轴,所述转轴顶部固定安装有螺旋杆,所述螺旋杆上活动连接滑块,所述滑块上固定安装有第二电动伸缩杆,所述第二电动伸缩杆一侧固定安装有修边刀具。2.根据权利要求1所述的一种陶瓷加工用胚体修边装置,其特征在于:所述底座内部活动连接有收集箱,所述底座顶部表面开设有通孔,所述通孔与收集箱内部相通。3.根据权利要求1所述的一种陶瓷加工用胚体修边装置,其特征在于:所述立柱顶部固定安装有驱动电机,所述驱动电机与螺旋杆电性相连。4.根据权利要求1所述的一种陶瓷加工用胚体修边装置,其特征在于:所述固定夹一侧表面固定安装有橡胶垫。5.根据权利要求1所述的一种陶瓷加工用胚体修边装置,其特征在于:所述固定夹固定胚体的一侧呈弧形。6.根据权利要求1所述的一种陶瓷加工用胚体修边装置,其特征在于:所述承轴与外界电源电性相连。
技术总结本实用新型涉及陶瓷胚体加工技术领域,且公开了一种陶瓷加工用胚体修边装置,包括底座,所述底座顶部固定安装有承轴所述承轴顶部固定安装有放置台,所述放置台两侧固定安装有支架,所述支架一侧固定安装有第一电动伸缩杆,所述第一电动伸缩杆一侧固定安装有固定夹,所述底座顶部两侧固定安装有立柱,所述立柱内部开设有凹槽,所述凹槽底部固定安装有转轴,所述转轴顶部固定安装有螺旋杆,所述螺旋杆上活动连接滑块,所述滑块上固定安装有第二电动伸缩杆,所述第二电动伸缩杆一侧固定安装有修边刀具。通过上述结构提高机械化程度,使打磨精准度更高,提高了打磨效率,实现陶瓷批量生产。量生产。量生产。
