1.本实用新型涉及建筑领域，具体涉及贝雷架造楼机连接构件。


背景技术：

2.贝雷架是国家标准组件，传统321贝雷架结构如图1所示，由于在弦杆的两端分别设置有阳头和阴头，在组装时只能通过相邻贝雷架的阳头和阴头相互卡合来搭建外框架。只能垂直连接，不能90度折弯连接。在针对室内框架设计时，需要在外框架搭建好的基础上重新建造模板，由于每栋楼的内部结构均有差异，因此，每次均要重新针对室内进行模板搭建。建造后的模板也是一次性，难以重复利用。因此，为了解决上述问题，需要一种能够与贝雷架结合的标准连接构件，解决每次需要重新搭建室内模板问题。


技术实现要素：

3.本实用新型针对现有321型贝雷架只能搭建外框架，不能一次性对整体结构进行模板搭建的问题，提出一种针对321型贝雷架造楼机的连接构件，具体技术方案如下：
4.贝雷架造楼机连接构件，包括连接件，该连接件具有两连接端，该连接件第一连接端设置有与弦杆的阳头相卡合的阴头，该连接轴的第二连接端设置有与弦杆的阴头相卡合的阳头。
5.为更好的实现本实用新型，可进一步为：在所述连接件第一端至第二端的方向上设置有至少一组卡接部，该卡接部包括沿所述连接件的周向成180度分布的阳头和阴头。
6.进一步地：所述阳头和所述阴头均设置有销孔，当所述阳头插入到对应的所述阴头中，所述阳头的销孔对准所述阴头的所述销孔，锁紧销从所述阳头和所述阴头的销孔中穿过。
7.进一步地：在所述连接件第一端至第二端的方向上设置有三组卡接部。
8.本实用新型的有益效果为：连接件的阳头与阴头分别与标准件贝雷架结构相适应，满足现有标准设计。通过不同型号的连接件组合，能够像搭积木一样构建不同类型的室内模板，能够直接通过321型贝雷架完成整个室内框架的搭建，省掉了后期对室内隔板单独建模板的工序。
附图说明
9.图1为传统贝雷架组装结构示意图；
10.图2为实施例1中第一连接件结构示意图；
11.图3为实施例2中第二连接件结构示意图；
12.图4为实施例3中第三连接件结构示意图；
13.图5为第一连接件、第二连接件和第三连接件在贝雷架结构中的应用图；
14.图中附图说明为，贝雷架1、第一连接件2、第二连接件3、第三连接件4、连接轴5、卡合部6、第一阳头7、第一阴头8、第二阳头9、第二阴头10。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或者暗示相对重要性。
17.如图2所示为第一连接件结构示意图：具体为，包括相互铰接的第一阳头7和第一阴头8，该第一阴头8与弦杆的阳头相卡合，该第一阳头7与弦杆的阴头相卡合，第一连接件的阳头同时可以卡合在贝雷架弦杆的中部，具体如图5所示。
18.如图3所示为第二连接件结构示意图：具体为，贝雷架造楼机连接构件包括连接轴5，该连接轴5为条形结构，该连接轴5第一连接端设置有与弦杆的阳头相卡合的第一阴头8，该连接轴5的第二连接端设置有与弦杆的阴头相卡合的第一阳头7。
19.该连接件的左端至右端的方向上设置有一组卡接部，该卡接部包括沿所述连接件的周向成180度分布的第二阳头9和第二阴头10。
20.如图4所示为第二连接件3结构示意图：具体为，贝雷架造楼机连接构件包括连接轴5，该连接轴5为条形结构，该连接轴5第一连接端设置有与弦杆的阳头相卡合的第一阴头8，该连接轴5的第二连接端设置有与弦杆的阴头相卡合的第一阳头7。
21.该连接轴5的左端至右端的方向上设置有三组卡接部，该卡接部包括沿所述连接件的周向成180度分布的第二阳头9和第二阴头10。

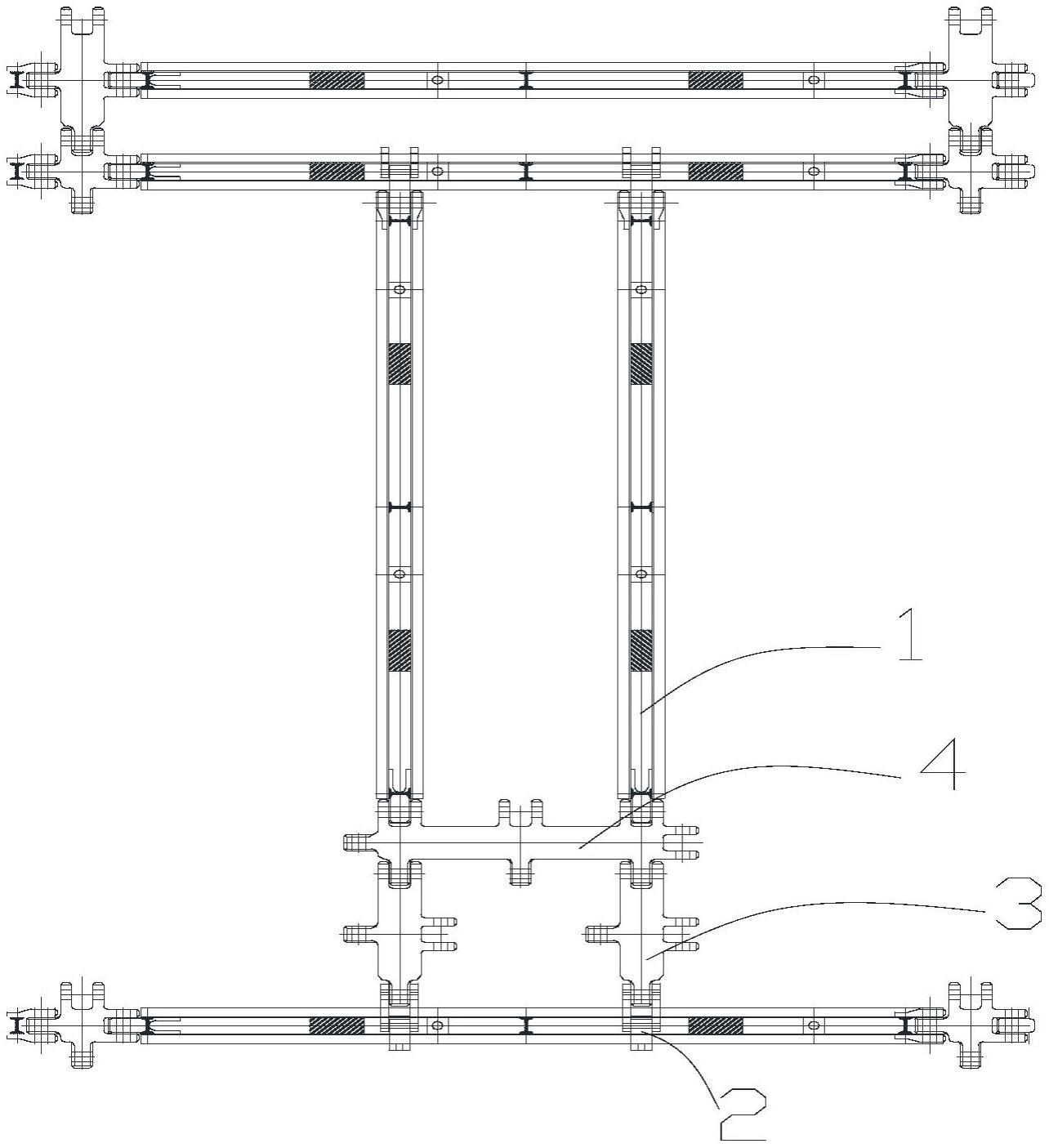

22.如图5所示，为第一连接件2、第二连接件3、第三连接件4与贝雷架1的连接图，在本实施例中具体采用321型贝雷架。
23.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
24.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.贝雷架造楼机连接构件，其特征在于：包括连接件，该连接件具有两连接端，该连接件第一连接端设置有与弦杆的阳头相卡合的阴头，该连接件的第二连接端设置有与弦杆的阴头相卡合的阳头；在所述连接件第一端至第二端的方向上设置有至少一组卡接部，该卡接部包括沿所述连接件的周向成180度分布的阳头和阴头；所述阳头和所述阴头均设置有销孔，当所述阳头插入到对应的所述阴头中，所述阳头的销孔对准所述阴头的所述销孔，锁紧销从所述阳头和所述阴头的销孔中穿过；在所述连接件第一端至第二端的方向上设置有三组卡接部。

技术总结
贝雷架造楼机连接构件，包括连接件，该连接件具有两连接端，该连接件第一连接端设置有与弦杆的阳头相卡合的阴头，该连接轴的第二连接端设置有与弦杆的阴头相卡合的阳头。连接件的阳头与阴头分别与标准件贝雷架结构相适应，满足现有标准设计。通过不同型号的连接件组合，能够像搭积木一样构建不同类型的室内模板，能够直接通过321贝雷架完成整个室内框架的搭建，省掉了后期对室内隔板单独建模板的工序。序。序。


技术研发人员：李俊
受保护的技术使用者：李俊
技术研发日：2022.12.30
技术公布日：2023/10/19
