1.本实用新型涉及医疗器械技术领域，具体为一种带冲洗功能的创伤冲洗盘。


背景技术：

2.骨科是各大医院最常见的科室之一，主要研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，随着时代和社会的变更，骨科伤病谱有了明显的变化，例如，骨关节结核、骨髓炎、小儿麻痹症等疾病明显减少，交通事故引起的创伤明显增多，骨科伤病谱的变化，这就需要骨科与时俱进了，骨科在接诊患者时，会遇到很多患者创口处有污渍，为了防止患者创口处被细菌感染，需要对创口处进行冲洗消毒。
3.现有的带冲洗功能的创伤冲洗盘，具有以下的缺点：
4.(1)在使用时可能需要使用不同的药液对创伤处进行冲洗，可能会发生第一次药液的残留与的第二次药液混合，导致清洗效果不理想；
5.(2)在使用时医护人员需要一手拿着冲洗装置一手固定患者的创伤处，长期工作手部的工作量过大，影响医护人员身体健康。
6.因此本实用新型提供了一种带冲洗功能的创伤冲洗盘。


技术实现要素：

7.(一)解决的技术问题
8.针对现有技术的不足，本实用新型提供了一种带冲洗功能的创伤冲洗盘，解决了上述背景技术中提出的不同的药液混合导致冲洗效果不理想和医护人员长期手持可能会造成手部疲劳的问题。
9.(二)技术方案
10.为实现以上目的，本实用新型通过以下技术方案予以实现：一种带冲洗功能的创伤冲洗盘，包括底座，所述底座表面靠近中部的一侧固定连接有第一滑槽板，所述第一滑槽板的内部卡接有加压组件，所述底座表面靠近中部的另一侧固定连接有第二滑槽板，所述第二滑槽板的内部卡接有收集组件，所述底座顶端的两侧均固定连接有升降组件，所述升降组件的顶端固定连接有冲洗池，所述冲洗池顶端的中部开设有第一孔洞，所述冲洗池顶端的一侧固定连接有调节组件，所述冲洗池顶端靠近调节组件的一侧开设有第二孔洞。
11.可选的，所述加压组件包括第一卡条、药液箱、泵机本体、吸水管和出水管，所述第一卡条的表面卡接于第一滑槽板的内部，所述第一卡条的一侧固定连接有药液箱，所述药液箱的顶端固定连接有泵机本体，所述泵机本体底端的一侧贯通连接有吸水管，所述泵机本体顶端的一侧贯通连接有出水管。
12.可选的，所述收集组件包括第二卡条、收集箱、废水管和排水管，所述第二卡条的表面卡接于第二滑槽板的内部，所述第二卡条的一侧固定连接有收集箱，所述收集箱的顶端贯通连接有废水管，所述收集箱表面的底端贯通连接有排水管。
13.可选的，所述升降组件包括空心板、固定螺栓和延伸板，所述空心板的底端固定连接于底座顶端的一侧，所述空心板一侧的顶端螺纹连接有固定螺栓，所述空心板的内部滑动连接有延伸板。
14.可选的，所述调节组件包括空心柱、限位螺栓、延伸柱、固定柱和转柱，所述空心柱的底端固定连接于冲洗池顶端的一侧，所述空心柱的表面的顶端螺纹连接有限位螺栓，所述空心柱的内部滑动连接有延伸柱，所述延伸柱的顶端固定连接有固定柱，所述固定柱的一侧转动连接有转柱。
15.可选的，所述出水管的顶端固定连接有冲洗头，所述冲洗头表面的中部卡接于转柱的一侧。
16.(三)有益效果
17.本实用新型提供了一种带冲洗功能的创伤冲洗盘，具备以下有益效果：
18.1、该带冲洗功能的创伤冲洗盘，通过加压组件和收集组件的设置，在使用时可通过泵机本体加压使得药液从冲洗头喷出，对创伤处进行冲洗同时也可对药液箱进行更换避免使用不同药液清洗时发生混乱的情况，并且冲洗完的药液可通过废水管进入收集箱便于对废药液进行集中处理。
19.2、该带冲洗功能的创伤冲洗盘，通过调节组件的设置，在使用时可将冲洗头卡接于转柱，通过调整转柱和固定柱之间的角度及空心柱和延伸柱之间的距离，使得冲洗头将药液喷洒至冲洗池的指位置，降低了医护人员手部的工作量。
附图说明

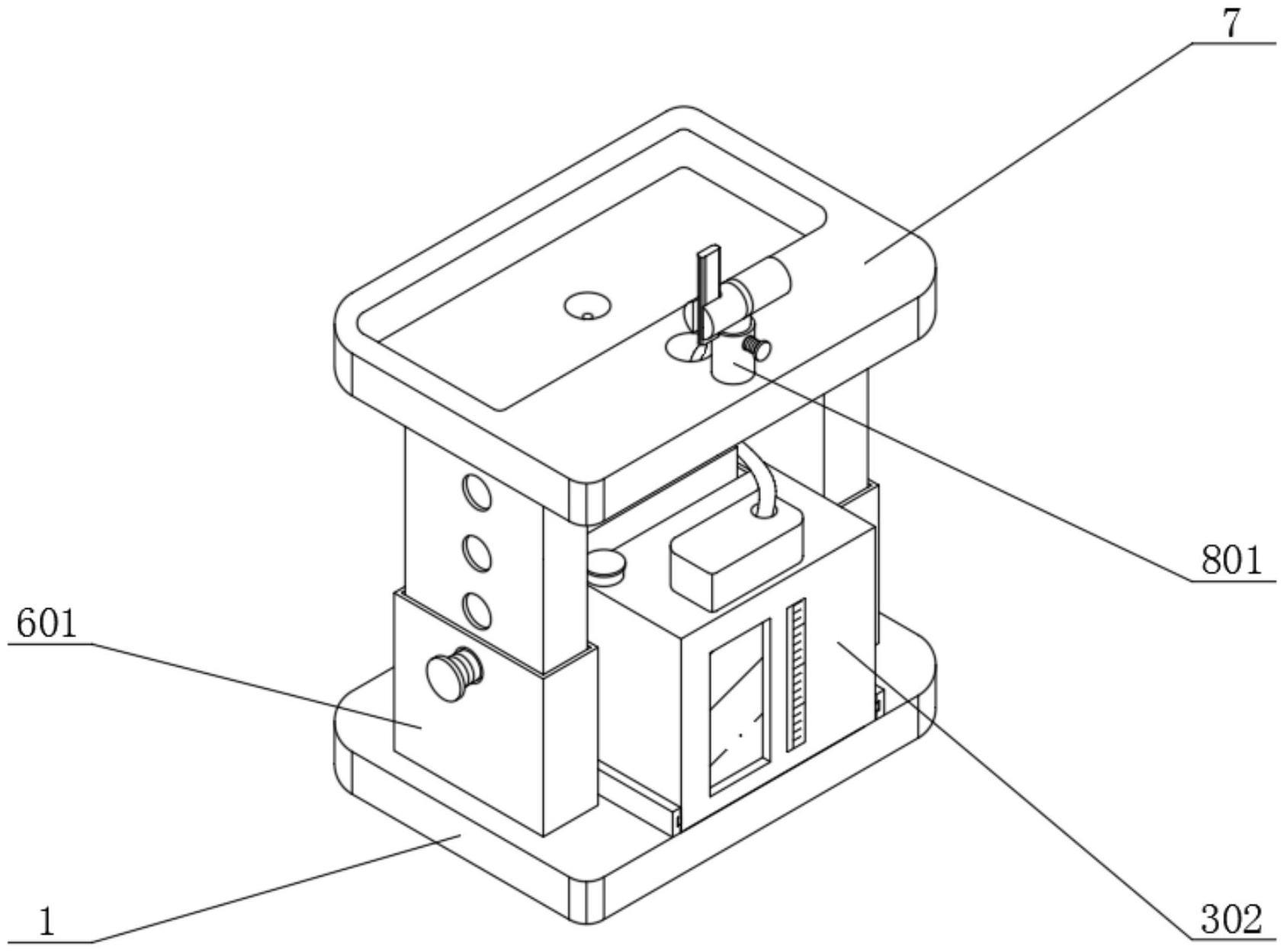

20.图1为本实用新型结构示意图；
21.图2为本实用新型升降组件结构示意图；
22.图3为本实用新型调节组件结构示意图；
23.图4为本实用新型加压组件和收集组件结构示意图。
24.图中：1、底座；2、第一滑槽板；3、加压组件；301、第一卡条；302、药液箱；303、泵机本体；304、出水管；4、第二滑槽板；5、收集组件；501、第二卡条；502、收集箱；503、废水管；6、升降组件；601、空心板；602、固定螺栓；603、延伸板；7、冲洗池；8、调节组件；801、空心柱；802、限位螺栓；803、延伸柱；804、固定柱；805、转柱；9、冲洗头。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1至图4，本实用新型提供一种技术方案：一种带冲洗功能的创伤冲洗盘，包括底座1，通过底座1的设置，达到了支撑升降组件6的效果，底座1表面靠近中部的一侧固定连接有第一滑槽板2，通过第一滑槽板2的设置，达到了卡接加压组件3的效果，第一滑槽板2的内部卡接有加压组件3，底座1表面靠近中部的另一侧固定连接有第二滑槽板4，通过第二滑槽板4的设置，达到了卡接收集组件5的效果，第二滑槽板4的内部卡接有收集组件5，底座1顶端的两侧均固定连接有升降组件6，升降组件6的顶端固定连接有冲洗池7，冲洗池7
顶端的中部开设有第一孔洞，冲洗池7顶端的一侧固定连接有调节组件8，冲洗池7顶端靠近调节组件8的一侧开设有第二孔洞；
27.加压组件3包括第一卡条301、药液箱302、泵机本体303、吸水管和出水管304，第一卡条301的表面卡接于第一滑槽板2的内部，第一卡条301的一侧固定连接有药液箱302，药液箱302的顶端固定连接有泵机本体303，泵机本体303底端的一侧贯通连接有吸水管，泵机本体303顶端的一侧贯通连接有出水管304，通过加压组件3的设置，达到了对药液施加压力的效果；
28.收集组件5包括第二卡条501、收集箱502、废水管503和排水管，第二卡条501的表面卡接于第二滑槽板4的内部，第二卡条501的一侧固定连接有收集箱502，收集箱502的顶端贯通连接有废水管503，收集箱502表面的底端贯通连接有排水管，通过收集组件5的设置，达到了对废药液进行收集的效果；
29.升降组件6包括空心板601、固定螺栓602和延伸板603，空心板601的底端固定连接于底座1顶端的一侧，空心板601一侧的顶端螺纹连接有固定螺栓602，空心板601的内部滑动连接有延伸板603，通过升降组件6的设置，达到了调节冲洗池7高度的效果；
30.调节组件8包括空心柱801、限位螺栓802、延伸柱803、固定柱804和转柱805，空心柱801的底端固定连接于冲洗池7顶端的一侧，空心柱801的表面的顶端螺纹连接有限位螺栓802，空心柱801的内部滑动连接有延伸柱803，延伸柱803的顶端固定连接有固定柱804，固定柱804的一侧转动连接有转柱805，通过调节组件8的设置，达到了让冲洗头9将药液喷洒至冲洗池7的指位置，降低了医护人员手部的工作量；
31.出水管304的顶端固定连接有冲洗头9，通过冲洗头9的设置，达到了将药液喷洒出的效果，冲洗头9表面的中部卡接于转柱805的一侧。
32.本实用新型中，该装置的工作步骤如下：
33.在使用时将药液箱302和收集箱502分别卡接于底座1上的第一滑槽板2和第二滑槽板4中，然后将冲洗头9固定在由固定柱804连接的转柱805上，根据需求对空心柱801和延伸柱803之间的距离进行调整通过限位螺栓802进行固定，将病患的创伤处放置在冲洗池7上，通过外接电源启动泵机本体303，使得药液箱302内的药液通过吸水管和出水管304通过冲洗头9对病患的创伤处进行冲洗，冲洗后的废药液通过废水管503进入收集箱502等待集中处理。
