1.本实用新型涉及卫生巾技术领域，具体为一种蚕丝卫生巾封边设备。


背景技术：

2.卫生巾是一种以棉、不织布、纸浆或以上材质复合物所形成的高分子聚合物和高分子聚合物复合纸，主要作为卫生用品用于妇女经期，蚕丝卫生巾则是以蚕丝为主要材料制成的卫生巾，蚕丝卫生巾具有吸湿透气的特点，在生产蚕丝卫生巾时需要使用封边设备对卫生巾边缘进行封边处理。
3.但现有的封边设备在使用时不便于将卫生巾吸收芯内的空气排出，导致封边后卫生巾吸收芯内的空气较多，影响卫生巾的使用。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种蚕丝卫生巾封边设备，具备便于将卫生巾吸收芯内的空气排出的优点，解决了现有的封边设备在使用时不便于将卫生巾吸收芯内的空气排出，导致封边后卫生巾吸收芯内的空气较多，影响卫生巾的使用的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种蚕丝卫生巾封边设备，包括底板，所述底板上设有封边排气机构；
6.所述封边排气机构包括固定安装于底板上表面且数量为两个的侧板，所述侧板顶部固定安装有顶板，所述顶板下表面固定安装有液压伸缩杆，所述液压伸缩杆底部固定安装有安装板，所述安装板下表面固定安装有封边圈，所述安装板上表面固定安装有数量为两个的套筒，所述套筒内腔上表面固定安装有弹簧，所述弹簧底部固定安装有安装块，所述安装块远离弹簧一侧表面固定安装有贯穿套筒和安装板的连接杆，所述连接杆底部固定安装有压板，所述底板上表面固定安装有封边垫。
7.进一步，所述安装块外表面与套筒内侧表面之前滑动接触。
8.进一步，所述套筒底部开设有一号圆孔，所述连接杆位于一号圆孔内，所述一号圆孔的直径大于连接杆的直径。
9.进一步，所述安装板表面开设有二号圆孔，所述连接杆位于二号圆孔内，所述连接杆外表面与二号圆孔内侧表面之间滑动接触。
10.进一步，所述压板的形状与封边圈的形状相同，所述压板的尺寸小于封边圈的内侧尺寸，所述压板侧表面与封边圈的内侧表面之间的间距为零点五厘米。
11.进一步，所述安装板位于封边垫的正上方。
12.与现有技术相比，本申请的技术方案具备以下有益效果：
13.该蚕丝卫生巾封边设备，通过在安装板上设有套筒，在套筒内设有弹簧、安装块，在安装块上设有贯穿套筒和安装板的连接杆，在连接杆上设有压板，使用时，通过压板对卫生巾吸收芯进行压迫，进而可以将吸收芯内的空气挤出，解决了现有的封边设备在使用时不便于将卫生巾吸收芯内的空气排出，导致封边后卫生巾吸收芯内的空气较多，影响卫生
巾的使用的问题。
附图说明

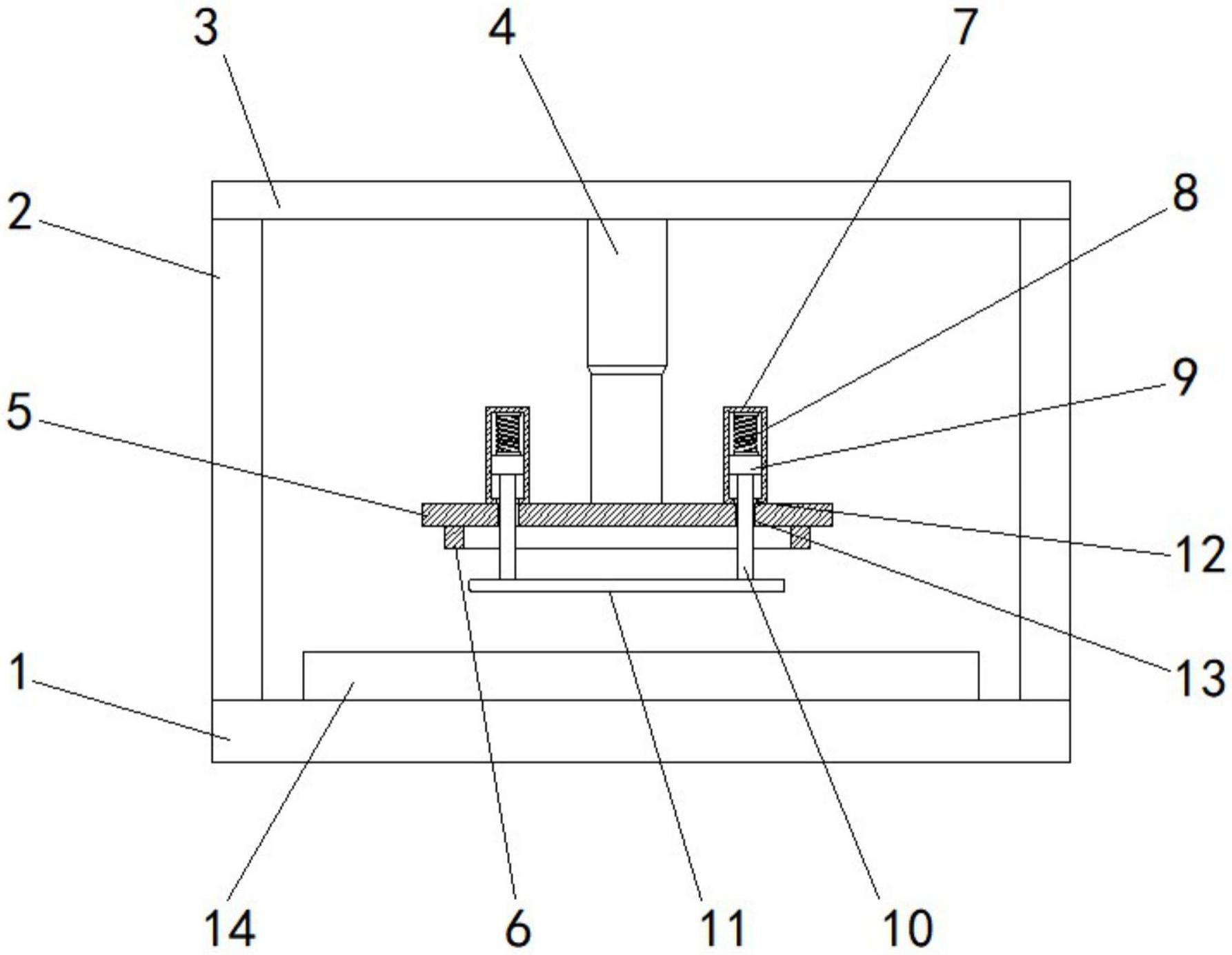

14.图1为本实用新型结构整体示意图；
15.图2为本实用新型结构安装板示意图；
16.图3为本实用新型结构封边垫示意图。
17.图中：1、底板；2、侧板；3、顶板；4、液压伸缩杆；5、安装板；6、封边圈；7、套筒；8、弹簧；9、安装块；10、连接杆；11、压板；12、一号圆孔；13、二号圆孔；14、封边垫。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-3，本实施例中的一种蚕丝卫生巾封边设备，包括底板1，底板1上设有封边排气机构，封边排气机构包括固定安装于底板1上表面且数量为两个的侧板2，侧板2顶部固定安装有顶板3，顶板3下表面固定安装有液压伸缩杆4，液压伸缩杆4底部固定安装有安装板5，安装板5下表面固定安装有封边圈6，安装板5上表面固定安装有数量为两个的套筒7，套筒7内腔上表面固定安装有弹簧8，弹簧8底部固定安装有安装块9，安装块9外表面与套筒7内侧表面之前滑动接触，便于安装块9在套筒7内移动，安装块9远离弹簧8一侧表面固定安装有贯穿套筒7和安装板5的连接杆10，套筒7底部开设有一号圆孔12，连接杆10位于一号圆孔12内，一号圆孔12的直径大于连接杆10的直径，便于连接杆10在套筒7内伸缩，安装板5表面开设有二号圆孔13，连接杆10位于二号圆孔13内，连接杆10外表面与二号圆孔13内侧表面之间滑动接触，便于连接杆10在安装板5上伸缩，连接杆10底部固定安装有压板11，压板11的形状与封边圈6的形状相同，压板11的尺寸小于封边圈6的内侧尺寸，压板11侧表面与封边圈6的内侧表面之间的间距为零点五厘米，底板1上表面固定安装有封边垫14，安装板5位于封边垫14的正上方。
20.需要说明的是，为了便于对卫生巾进行定位和更好的进行封边，本实施例中的封边垫14上表面开设有定位槽，定位槽的形状大小与卫生巾的形状大小相适配。
21.上述实施例的工作原理为：
22.使用时，将需要封边的蚕丝卫生巾放置在封边垫14上，启动液压伸缩杆4，使液压伸缩杆4带动安装板5向下移动，直到压板11与卫生巾表面接触为止，此时，液压伸缩杆4带动安装板5继续下移，此时，压板11对卫生巾进行压迫将卫生巾吸收芯内的空气挤出，压板11无法继续下移，进而使连接杆10向套筒7内收缩，连接杆10带动安装块9在套筒7内向上移动，进而使安装块9对弹簧8进行压缩，此时，安装板5继续下移，直到封边圈6与卫生巾边缘接触对卫生巾完成封边处理，启动液压伸缩杆4，使液压伸缩杆4带动安装板5向上移动，使封边圈6和压板11与卫生巾表面脱离，此时弹簧8失去束缚恢复原状，进而推动安装块9在套筒7内移动，使安装块9将连接杆10收缩进套筒7的部分推出套筒7，进而使压板11恢复到初始位置便于下次使用。
23.本实用新型的控制方式是通过控制器来控制的，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
24.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
25.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种蚕丝卫生巾封边设备，包括底板(1)，其特征在于：所述底板(1)上设有封边排气机构；所述封边排气机构包括固定安装于底板(1)上表面且数量为两个的侧板(2)，所述侧板(2)顶部固定安装有顶板(3)，所述顶板(3)下表面固定安装有液压伸缩杆(4)，所述液压伸缩杆(4)底部固定安装有安装板(5)，所述安装板(5)下表面固定安装有封边圈(6)，所述安装板(5)上表面固定安装有数量为两个的套筒(7)，所述套筒(7)内腔上表面固定安装有弹簧(8)，所述弹簧(8)底部固定安装有安装块(9)，所述安装块(9)远离弹簧(8)一侧表面固定安装有贯穿套筒(7)和安装板(5)的连接杆(10)，所述连接杆(10)底部固定安装有压板(11)，所述底板(1)上表面固定安装有封边垫(14)。2.根据权利要求1所述的一种蚕丝卫生巾封边设备，其特征在于：所述安装块(9)外表面与套筒(7)内侧表面之前滑动接触。3.根据权利要求1所述的一种蚕丝卫生巾封边设备，其特征在于：所述套筒(7)底部开设有一号圆孔(12)，所述连接杆(10)位于一号圆孔(12)内，所述一号圆孔(12)的直径大于连接杆(10)的直径。4.根据权利要求1所述的一种蚕丝卫生巾封边设备，其特征在于：所述安装板(5)表面开设有二号圆孔(13)，所述连接杆(10)位于二号圆孔(13)内，所述连接杆(10)外表面与二号圆孔(13)内侧表面之间滑动接触。5.根据权利要求1所述的一种蚕丝卫生巾封边设备，其特征在于：所述压板(11)的形状与封边圈(6)的形状相同，所述压板(11)的尺寸小于封边圈(6)的内侧尺寸，所述压板(11)侧表面与封边圈(6)的内侧表面之间的间距为零点五厘米。6.根据权利要求1所述的一种蚕丝卫生巾封边设备，其特征在于：所述安装板(5)位于封边垫(14)的正上方。

技术总结
本实用新型涉及一种蚕丝卫生巾封边设备，包括底板，所述底板上设有封边排气机构，所述封边排气机构包括固定安装于底板上表面且数量为两个的侧板，所述侧板顶部固定安装有顶板，所述顶板下表面固定安装有液压伸缩杆，所述液压伸缩杆底部固定安装有安装板，所述安装板下表面固定安装有封边圈。该蚕丝卫生巾封边设备，通过在安装板上设有套筒，在套筒内设有弹簧、安装块，在安装块上设有贯穿套筒和安装板的连接杆，在连接杆上设有压板，使用时，通过压板对卫生巾吸收芯进行压迫，进而可以将吸收芯内的空气挤出，解决了现有的封边设备在使用时不便于将卫生巾吸收芯内的空气排出，导致封边后卫生巾吸收芯内的空气较多，影响卫生巾的使用的问题。使用的问题。使用的问题。


技术研发人员：徐建成 牛明辉 倪翔
受保护的技术使用者：净呼吸生物科技有限公司
技术研发日：2023.05.24
技术公布日：2023/10/27
