1.本实用新型涉及口腔或牙齿卫生的装置或方法技术领域，具体涉及一种口腔种植体取出装置。


背景技术：

2.在进行口腔种植手术的过程中，通常由于口腔种植医生的判断失误，或者临床过程中，种植出现偏差(主要是种植孔洞钻浅了)，造成手术过程中，口腔种植体的位置(主要是深度方向)，种植医生需要取出已经植入口腔牙槽骨中的口腔种植体。
3.现有的口腔种植体取出时，口腔种植体的创口处会流血并且口腔会分泌唾液，从而影响到口腔种植体的取出，并且在口腔种植体取出的过程中对患者口腔的支撑不到位，从而存在患者在口腔种植体取出过程中会发生意外，从而影响口腔种植体的取出，为此提出一种口腔种植体取出装置。


技术实现要素：

4.本实用新型的目的在于：为解决现有的口腔种植体取出时，口腔种植体的创口处会流血并且口腔会分泌唾液，从而影响到口腔种植体的取出，并且在口腔种植体取出的过程中对患者口腔的支撑不到位，从而存在患者在口腔种植体取出过程中会发生意外，从而影响口腔种植体的取出的问题，本实用新型提供了一种口腔种植体取出装置。
5.本实用新型为了实现上述目的具体采用以下技术方案：
6.一种口腔种植体取出装置，包括吸唾管，所述吸唾管的左端面固定安装有用于吸收再取出种植体时的伤口的出血和口腔分泌液的吸收装置,所述吸唾管的外表面设置有用于在取出种植体时提供支撑的支撑板,所述支撑板有两个，左侧的支撑板的相背侧壁安装有用于调节不同患者口腔张开高度的调整装置，所述支撑板的相对侧壁安装有用于固定吸唾管的滑动装置,所述支撑板的右侧壁设置有便于更换吸唾管的固定装置。
7.进一步地，所述吸收装置包括吸收软管和吸收头,所述吸收软管的右端安装在吸唾管的左端，所述吸收头的右端安装在吸收软管的左端。
8.进一步地，所述调整装置包括固定柱、滑动套一、连接板、安装垫和承托架，所述固定柱固定安装在支撑板的相背侧壁，所述滑动套一套接在固定柱的外表面，所述连接板固定安装在滑动套一之间，所述安装垫固定安装在连接板的上端面，所述承托架安装在安装垫的上端面。
9.进一步地，所述调整装置包括限位块，所述限位块固定安装在支撑板的上端面和连接板的下端面之间。
10.进一步地，所述滑动装置包括滑动杆、滑动套二、固定板、旋钮一和旋钮二,所述滑动杆固定安装在支撑板的相对侧壁，滑动套二套接在滑动杆的外表面，所述固定板安装在滑动套二的外表面，所述旋钮一安装在固定板的上端面，所述旋钮二安装在固定板的后侧壁。
11.进一步地，所述固定装置包括固定杆、转动板和旋钮三,所述固定杆安装在支撑板的右侧壁，所述转动板安装在固定杆的外表面，所述旋钮三安装在转动板的下端。
12.本实用新型的有益效果如下：
13.当对患者进行种植体取出时，将吸唾管的左端放置在患者需要取出口腔种植体的位置，然后调节调整装置，将调整装置调节到合适的位置，从而实现了在对口腔种植体进行取出时，能对患者的口腔进行固定，防止患者口腔闭合，从而发生危险，滑动装置通过对吸唾管和吸收装置进行调整和限位，从而实现了在口腔种植体取出的过程中，吸收装置能稳定的对口腔种植体取出的伤口处的血液和口腔分泌液进行吸收，固定装置通过可拆卸的方式，从而实现便于吸唾管的更替。
附图说明

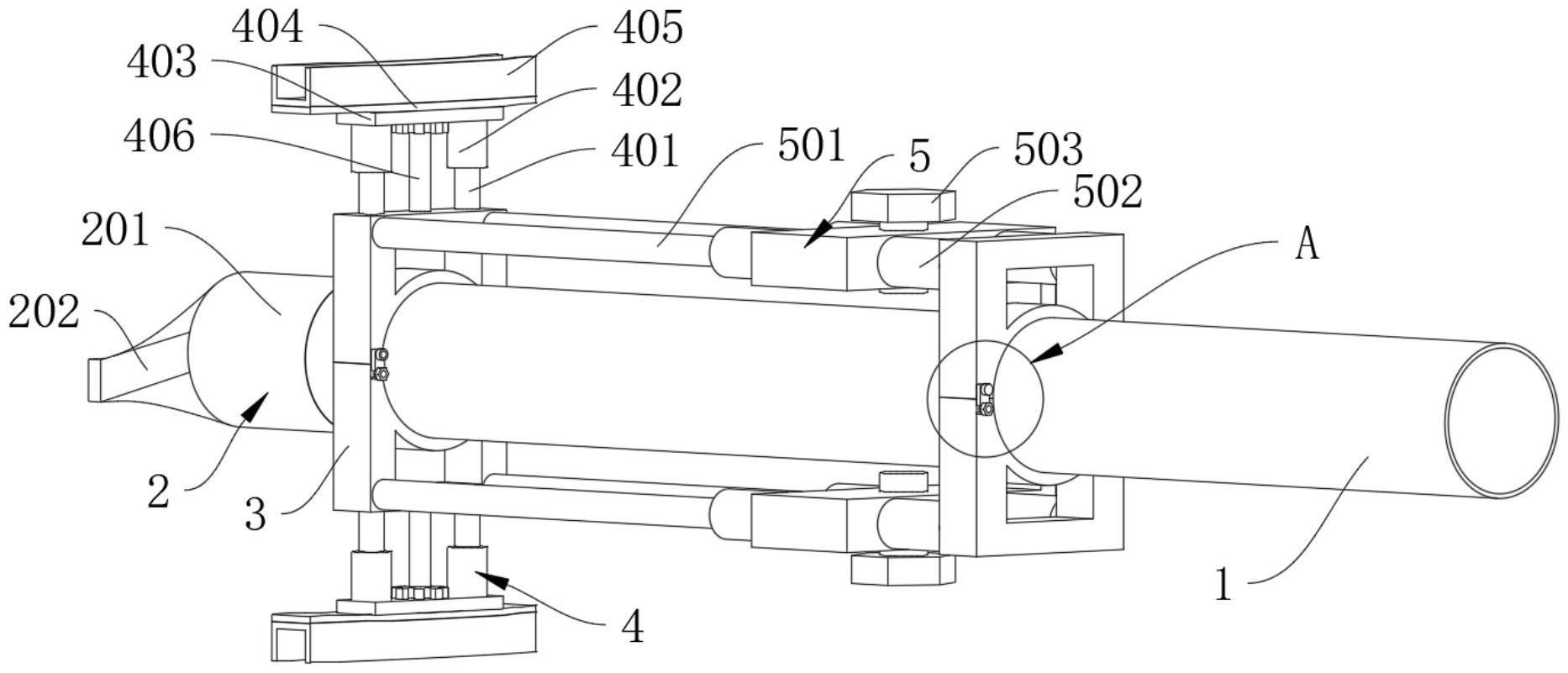

14.图1是本实用新型立体结构示意图；
15.图2是本实用新型立体结构示意图；
16.图3是本实用新型图1a处的放大图；
17.附图标记：1、吸唾管；2、吸收装置；201、吸收软管；202、吸收头；3、支撑板；4、调整装置；401、固定柱；402、滑动套一；403、连接板；404、安装垫；405、承托架；406、限位块；5、滑动装置；501、滑动杆；502、滑动套二；503、固定板；504、旋钮一；505、旋钮二；6、固定装置；601、固定杆；602、转动板；603、旋钮三。
具体实施方式
18.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
19.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
21.在本实用新型实施方式的描述中，需要说明的是，术语“内”、“外”、“上”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.请参阅图1-3，一种口腔种植体取出装置，包括吸唾管1,吸唾管1的左端面固定安装有用于吸收再取出种植体时的伤口的出血和口腔分泌液的吸收装置2,吸唾管1的外表面设置有用于在取出种植体时提供支撑的支撑板3,支撑板3有两个，左侧的支撑板3的相背侧
壁安装有用于调节不同患者口腔张开高度的调整装置4，支撑板3的相对侧壁安装有用于固定吸唾管1的滑动装置5,支撑板3的右侧壁设置有便于更换吸唾管1的固定装置6。
23.具体为：当对患者进行种植体取出时，将吸唾管1的左端放置在患者需要取出口腔种植体的位置，然后调节调整装置4，将调整装置4调节到合适的位置，从而实现了在对口腔种植体进行取出时，能对患者的口腔进行固定，防止患者口腔闭合，从而发生危险，滑动装置5通过对吸唾管1和吸收装置2进行调整和限位，从而实现了在口腔种植体取出的过程中，吸收装置2能稳定的对口腔种植体取出的伤口处的血液和口腔分泌液进行吸收，固定装置6通过可拆卸的方式，从而实现便于吸唾管1的更替。
24.吸收装置2包括吸收软管201和吸收头202,吸收软管201的右端安装在吸唾管1的左端，吸收头202的右端安装在吸收软管201的左端。
25.具体为：吸收软管201通过伸缩的方式，从而实现了在面对不同位置的口腔种植体时，能调整到合适的位置，从而便于吸收头202能更好的对口腔种植体处的血液和口腔分泌液进行收集。
26.调整装置4包括固定柱401、滑动套一402、连接板403、安装垫404和承托架405，固定柱401固定安装在支撑板3的相背侧壁，滑动套一402套接在固定柱401的外表面，连接板403固定安装在滑动套一402之间，安装垫404固定安装在连接板403的上端面，承托架405安装在安装垫404的上端面。
27.具体为：当对患者口腔种植体取出时，将承托架405放置在需要取出的口腔种植体的一侧，然后调节滑动套一402将安装垫404调节到合适的位置，从而实现在面对不同的患者时，能进行不同的调节，可以让患者在口腔种植体取出的过程中，口腔张开的角度得到固定，从而便于口腔种植体手术的进行。
28.调整装置4包括限位块406，限位块406固定安装在支撑板3的上端面和连接板403的下端面之间。
29.具体为：限位块406通过螺母在螺杆上旋转的方式对滑动套一402和连接板403进行限位，从而实现了在调整完毕后整体的稳定性。
30.滑动装置5包括滑动杆501、滑动套二502、固定板503、旋钮一504和旋钮二505,滑动杆501固定安装在支撑板3的相对侧壁，滑动套二502套接在滑动杆501的外表面，固定板503安装在滑动套二502的外表面，旋钮一504安装在固定板503的上端面，旋钮二505安装在固定板503的后侧壁。
31.具体为：滑动套二502可以带动固定板503在滑动杆501的表面进行滑动，当旋钮一504拧紧时可以让固定板503带动吸唾管1进行左右位移，当旋钮二505拧紧时，可以限制固定板503的位移，从而实现了吸唾管1能调节，进而实现了在进行口腔种植体取出时，吸唾管1和吸收装置2的能避免误触而位移，从而让口腔种植体拔出时更加安全。
32.固定装置6包括固定杆601、转动板602和旋钮三603,固定杆601安装在支撑板3的右侧壁，转动板602安装在固定杆601的外表面，旋钮三603安装在转动板602的下端。
33.具体为：旋钮三603通过旋紧的方式将转动板602固定，从而实现了支撑板3能打开，从而实现了方便吸唾管1和吸收装置2替换。
34.综上所述：
35.当对患者进行种植体取出时，将吸唾管1的左端放置在患者需要取出口腔种植体
的位置，然后调节调整装置4，将调整装置4调节到合适的位置，从而实现了在对口腔种植体进行取出时，能对患者的口腔进行固定，防止患者口腔闭合，从而发生危险，滑动装置5通过对吸唾管1和吸收装置2进行调整和限位，从而实现了在口腔种植体取出的过程中，吸收装置2能稳定的对口腔种植体取出的伤口处的血液和口腔分泌液进行吸收，固定装置6通过可拆卸的方式，从而实现便于吸唾管1的更替，吸收软管201通过伸缩的方式，从而实现了在面对不同位置的口腔种植体时，能调整到合适的位置，从而便于吸收头202能更好的对口腔种植体处的血液和口腔分泌液进行收集，当对患者口腔种植体取出时，将承托架405放置在需要取出的口腔种植体的一侧，然后调节滑动套一402将安装垫404调节到合适的位置，从而实现在面对不同的患者时，能进行不同的调节，可以让患者在口腔种植体取出的过程中，口腔张开的角度得到固定，从而便于口腔种植体手术的进行，限位块406通过螺母在螺杆上旋转的方式对滑动套一402和连接板403进行限位，从而实现了在调整完毕后整体的稳定性，滑动套二502可以带动固定板503在滑动杆501的表面进行滑动，当旋钮一504拧紧时可以让固定板503带动吸唾管1进行左右位移，当旋钮二505拧紧时，可以限制固定板503的位移，从而实现了吸唾管1能调节，进而实现了在进行口腔种植体取出时，吸唾管1和吸收装置2的能避免误触而位移，从而让口腔种植体拔出时更加安全，旋钮三603通过旋紧的方式将转动板602固定，从而实现了支撑板3能打开，从而实现了方便吸唾管1和吸收装置2替换。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
