1.本实用新型属于输液架技术领域，尤其是涉及一种可调节输液架。


背景技术：

2.不管是在医院或者一些小型诊所中都会用到输液架，现有技术的输液架包括外套筒，外套筒的内部穿装有可上下伸缩的伸缩杆，在使用时，可根据伸缩杆的伸缩对输液架上端挂钩的高度进行调节，当伸缩杆调节到合适的高度后通过锁紧螺钉顶紧在伸缩杆上对其进行锁定，但在使用时，由于旋转锁紧螺钉需要一段距离的运动行程才能将伸缩杆锁定或者松开，医护人员在松紧锁紧螺钉的过程中会耽误较多的时间来完成该工作，导致工作效率降低。


技术实现要素：

3.根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种可调节输液架，在使用时，能够在一定程度上提升调节伸缩杆的工作效率。
4.所述的可调节输液架，包括底板，底板的顶部竖直固定有外套筒，外套筒内穿装有仅限上下滑动的伸缩杆，伸缩杆的上端固定有挂钩，所述伸缩杆的外侧壁上从下至上依次开设有若干个锁孔，外套筒外侧壁上开设有内外相通的通孔，通孔内独立穿装有锁柱，锁柱的锁定端穿过通孔顶靠在锁孔内，锁柱的连接端穿出通孔位于外套筒的外侧，锁柱的连接端上设置有使其锁定在锁孔内的锁定组件。
5.进一步的，所述锁定组件包括连接块，外套筒的外侧上固定有两块呈前后分布的固定块，连接块的一端固定在锁柱的连接端上，另一端铰接在两块固定块之间并呈左右摆动，连接块的铰接端固定有用于按压使锁柱从锁孔中脱离的按压板，按压板与外套筒的外侧壁之间设置有按压板按压后用于复位的独立复位件。
6.进一步的，所述锁定组件包括锁框，锁框独立套装在外套筒的外侧壁上，锁柱的连接端固定在锁框的右内侧壁上，锁框的左侧壁上开设有内外相通的限位孔，限位孔内独立穿装有限位杆，限位杆的一端固定在外套筒的外侧壁上，锁框的左内侧壁与外套筒的外侧壁之间设置有推动锁框向左移动的推动件。
7.进一步的，对应连接块在外套筒的外侧壁上独立套装有锁环，锁环的内环上开设有对连接块进行锁定的锁槽。
8.进一步的，所述按压板的下端与底板的底部之间安装有第一弹簧。
9.与现有技术相比，本实用新型具有以下有益效果：
10.本实用新型通过按压或松开按压板，实现锁柱快速从锁孔内脱离或者对其进行锁定，从而在一定程度上提升了伸缩杆的调节速度，并增加工作效率。
附图说明

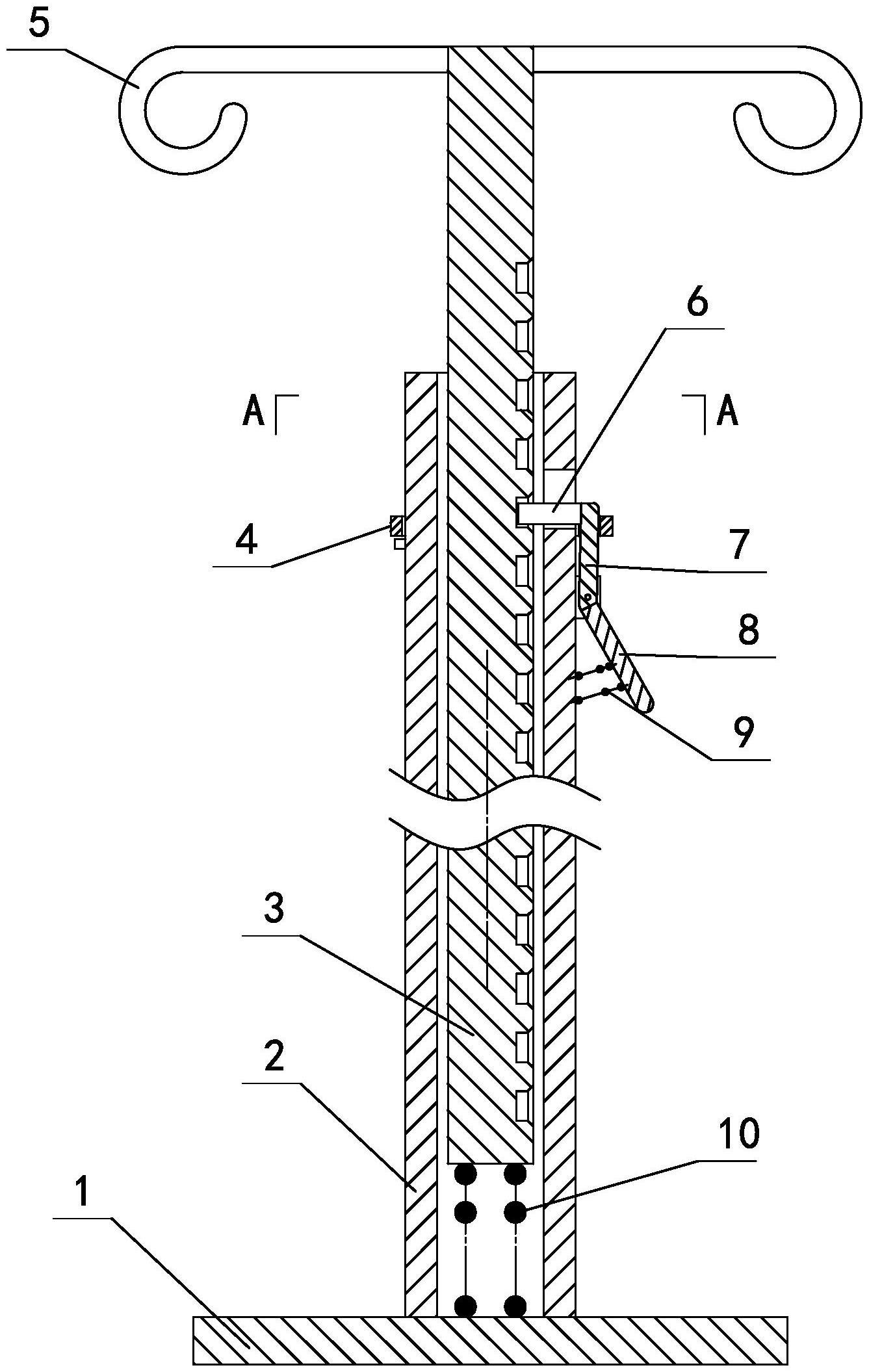

11.图1为本实用新型的结构示意图；
12.图2为图1的主视结构示意图；
13.图3为图1中a-a处放大后的剖视结构示意图；
14.图4为实施例2的结构示意图；
15.图中各部件名称：1、底板2、外套筒3、伸缩杆4、锁环5、挂钩6、锁柱7、连接块8、按压板9、第二弹簧10、第一弹簧11、固定块12、限位块13、第三弹簧14、限位杆15、锁框。
具体实施方式
16.以下结合附图通过具体实施例对本实用新型作进一步说明，但不用以限制本实用新型，凡在本实用新型精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
17.实施例1
18.本实施例所述的一种可调节输液架，包括底板1，底板1的顶部竖直固定有外套筒2，外套筒2内穿装有仅限上下滑动的伸缩杆3，伸缩杆3的上端固定有挂钩5，所述伸缩杆3的外侧壁上从下至上依次开设有若干个锁孔，外套筒2外侧壁上开设有内外相通的通孔，通孔内独立穿装有锁柱6，锁柱6的锁定端穿过通孔顶靠在锁孔内，锁柱6的连接端穿出通孔位于外套筒2的外侧，锁柱6的连接端上设置有使其锁定在锁孔内的锁定组件；
19.如图1所示，按压板8的下端与底板1的底部之间安装有第一弹簧10，在使用时，第一弹簧10能够推动伸缩杆3在外套筒2内向上滑动，实现伸缩杆3自动上升的目的，以节省人工拉伸伸缩杆3的工作效率；第一弹簧10的呈自然状态下，小于外套筒2的高度，伸缩杆3与外套筒2内侧壁之间产生的摩擦力再加上它本身的重量小于第一弹簧10的弹力；
20.如图1和图3所示，底板1呈圆盘状，外套筒2竖直固定底板1顶部的中心处，伸缩杆3的外侧壁上开设有两条相对呈的滑槽，滑槽内设置有与之呈上下滑动配合限位块12，限位块12固定在外套筒2的内侧壁上，使得伸缩杆3仅在外套筒2内做上下滑动，不可转动；挂钩5为现有技术中输液架悬挂输液瓶常用的部件；
21.如图1所示锁孔为沉孔状，所有的锁孔呈等间距分布在伸缩杆3的外侧上并从下至上依次分布，在使用时，伸缩杆3在上下滑动后锁孔与通孔相对，锁柱6的锁定端穿过通孔通过锁定组件将其锁定在锁孔内，从而限制伸缩杆3上下继续伸缩；
22.如图1和图2所示，锁定组件包括连接块7，外套筒2的外侧上固定有两块呈前后分布的固定块11，连接块7的一端固定在锁柱6的连接端上，另一端铰接在两块固定块11之间并呈左右摆动，连接块7的铰接端固定有用于按压使锁柱6从锁孔中脱离的按压板8，按压板8与外套筒2的外侧壁之间设置有按压板8按压后用于复位的独立复位件；
23.在使用时，锁柱6固定在连接块7的摆动端并与之呈垂直设置，通过连接块7的摆动使锁柱6的锁定端顶靠在锁孔内并对其进行锁定；安装时，连接块7铰接端的前后两侧均固定有铰接柱，固定块11上开设有用于铰接柱独立穿装的铰接孔，连接块7在两块固定块11之间左右摆动；连接块7的铰接端固定有按压板8，按压板8具有一定的倾斜角度，在使用时，通过按压按压板8使连接块7向右摆动，锁柱6从锁孔中脱离，此时伸缩杆3可自由的上下伸缩；需要对伸缩杆3进行锁定时时，可松开按压板8，受复位件的影响按压板8向右摆动，连接块7向左摆动，锁柱6从新锁定的锁定孔内，在完成该工作步骤的时候需要注意连接块7是否与外套筒2的外侧壁贴合，若二者之间存在间隙，则说明锁柱6顶靠在了相邻的两个锁孔之间，
此时需轻微上调或者下调伸缩杆3，使锁柱6锁定在锁孔内；
24.复位件为第二弹簧9，在安装时，第二弹簧9的一端连接在按压板8的摆动端，另一端连接在外套筒2的外侧壁上，推动着按压板8向右摆动；第二弹簧9呈自然状态下，锁柱6锁定在锁孔内；在使用时，第一弹簧10的弹力减去伸缩杆3的重力以及伸缩杆3与外套筒2内侧壁之间的摩擦力之后要小于第二弹簧9的弹力，其目的是为了避免第一弹簧10的弹力过大，将伸缩杆3从锁柱6对它的锁定中推出；复位件还可以是第一弹簧片，第一弹簧片的一端连接在按压板8的摆动端，另一端连接在外套筒2的外侧壁上，第一弹簧片呈自然状态下锁柱6锁定在锁孔内；
25.有使用时，由于锁柱6是摆动着进入到锁孔内的，故可在锁孔孔端进行扩孔处理；
26.在生产时，为了生产方便，连接块7与按压板8采用一体成型设置；
27.本实施例中由于锁柱6呈摆动运动，故需要加大通孔的直径，使得锁柱6能够在通孔内做一定程度上的摆动；
28.在实际使用过程中，医护人员需要先扶住伸缩杆3，避免锁柱6脱离锁孔时，第一弹簧10产生的弹力瞬间将伸缩杆3弹出，故而需要医护人员扶住伸缩杆3抵抗一部分第一弹簧10带来的弹力，使伸缩杆3按照医护人员的想法上升，直至伸缩杆3上升到医护人员想要的高度，然后松开按压板8使锁柱6锁定在锁孔内，仅仅只通过按压按压板8便能达到调节输液架的目的，从而在一定程度上提高了调节调节输液架的工作效率；反之，医护人员释放出大于第一弹簧10的力量使伸缩杆3收缩，再通过锁柱6对其进行锁定，实现伸缩杆3缩短的目的。
29.实施例2
30.本实施例将技术进一步进行说明，如图4所示，所述锁定组件包括锁框15，锁框15独立套装在外套筒2的外侧壁上，锁柱6的连接端固定在锁框15的右内侧壁上，锁框15的左侧壁上开设有内外相通的限位孔，限位孔内独立穿装有限位杆14，限位杆14的一端固定在外套筒2的外侧壁上，锁框15的左内侧壁与外套筒2的外侧壁之间设置有推动锁框15向左移动的推动件；
31.锁框15为矩形结构的框体，外套筒2的直径等于锁框15的宽度小于锁框15的长度，以至于锁框15套装在外套筒2上能够左右移动；在使用时，锁框15向右移动锁柱6从锁孔内脱离，锁框15向左移动锁柱6对锁孔进行锁定；限位杆14与限位杆14配合再加上锁柱6在通孔内呈左右滑动使得锁框15套装在外套筒2的外侧壁上仅限左右移动；在对伸缩杆3调节时，通过按压锁框15的左侧壁使锁框15向右移动，锁柱6从锁孔内脱离，此时可对伸缩杆3进行调节，当伸缩杆3调节至指定高度之后，松开锁框15并通过推动件推动锁框15向左移动，使锁柱6重新锁定在锁孔内；通过按压锁框15向右移动的方式，实现对伸缩杆3的调节，从而在一定程度上提升了调节伸缩杆3的工作效率；
32.推动件为第三弹簧13，第三弹簧13独立套装在限位杆14上，它的一端顶靠在外套筒2的外侧壁上，另一端顶靠在锁框15的左内侧壁上；通过第三弹簧13的弹力推动锁框15向左移动；在使用时，推动件还可为第二弹簧片，安装时将第二弹簧片安装在锁框15的左内侧壁与外套筒2的外侧壁之间，使得锁框15向左移动。
33.实施例3
34.本实施例将技术进一步进行说明，如图2和图3所示，对应连接块7在外套筒2的外
侧壁上独立套装有锁环4，锁环4的内环上开设有对连接块7进行锁定的锁槽；在使用时，以防他人在无意中触碰到按压板8使锁柱6从锁孔中脱离，故而在锁柱6锁定在锁孔之后，在外套筒2的外侧壁上套装限制连接块7向右摆动的锁环4；锁环4可通过在外套筒2的外侧壁上上下滑动，来选择是否对连接块7进行锁定，锁环4的内环与外套筒2的外侧壁相贴合，连接块7位于锁槽内并与之贴合；外套筒2的外侧壁上固定有若干个止停块，当锁环4对连接块7进行锁定之后，止停块限制锁环4继续向下滑动。
