1.本实用新型涉及方便面生产技术领域,更具体地说,本实用涉及一种方便面蒸面网。
背景技术:2.快餐食品适合于现代生活节奏的需要,深受人们的喜爱,方便面已成为方便仪器的主流产品目前,在方便面加工领域,为了让蒸面网带上的面带在进入切断分排机之前很好的与网带分离,以起到不回面、不粘连的作用。
3.目前方便面在进行生产时,会将分切完成后的方便面输送至蒸面设备内部进行提前处理,为后续面饼的油炸进行提前准备,面饼在切割完成后,会将其输送至蒸面设备的内部,在面饼进行蒸面处理时,面饼在蒸面过程中面饼边缘部位的面条容易产生粘连,对后续的油炸会造成影响。
技术实现要素:4.为了克服现有技术的上述缺陷,本实用新型的实施例提供一种方便面蒸面网,本实用新型所要解决的技术问题是:如何避免方便面在蒸面处理时出现粘连进行调整。
5.为实现上述目的,本实用新型提供如下技术方案:一种方便面蒸面网,包括方便面蒸面网主体,其为不锈钢材质构件,且方便面蒸面网主体是由多个方便面蒸网卡件组成,方便面蒸面网主体的内端面的一侧设有连接支撑主杆;
6.方便面蒸网卡件在靠近连接支撑主杆的一侧设有加固支撑杆,连接支撑主杆的外端面设有分隔板,分隔板下端的一侧设有安装连接块,安装连接块的中部开设有圆形适配滑孔,分隔板下端在安装连接块的一侧端面开设有凹形槽,连接支撑主杆一侧的外端面设有支撑滑轮。
7.在一个优选地实施方式中,连接支撑主杆的数量设有多个,且在方便面生产传输辊轴的外端面呈现环绕式阵列状态设置,且连接支撑主杆均为不锈钢材质构件;
8.方便面蒸网卡件的数量设有多个,且在连接支撑主杆的俯视方向呈现阵列状态设置。
9.在一个优选地实施方式中,方便面蒸网卡件,在主视方向呈多个直径不同的环形结构相连接,且方便面蒸网卡件在主视方向较大的环形结构的内端面与连接支撑主杆的外端面相适配;
10.方便面蒸网卡件在主视方向较小的环形结构的内端面与加固支撑杆的外端面相适配,且连接支撑主杆在主视方向的直径大于加固支撑杆的内端面的直径。
11.在一个优选地实施方式中,多个方便面蒸网卡件在相邻三个连接支撑主杆的外端面呈现错位交叉状态设置;
12.支撑滑轮的数量设有多个,且在连接支撑主杆俯视方向的横向中心轴线的两侧呈现镜像状态设置,且支撑滑轮为不锈钢材质构件。
13.在一个优选地实施方式中,分隔板的数量设有多组,每组设有多个,且多组分隔板在连接支撑主杆的外端面呈现阵列状态设置;
14.每组多个分隔板在方便面生产传输辊轴的外端面呈现环绕式阵列状态设置,且相邻两个分隔板在俯视方向呈现错位状态设置。
15.在一个优选地实施方式中,安装连接块和圆形适配滑孔的数量设有两个,且在分隔板的主视方向的竖向中心轴线的两侧呈现镜像状态设置;
16.圆形适配滑孔的内端面与连接支撑主杆外端面相适配。
17.本实用新型的技术效果和优点:
18.本实用新型在实际使用中时,通过设置的方便面蒸面网主体能够有效的对切割后的方便面进行输送,同时在分隔板、安装连接块、圆形适配滑孔和凹形槽的对应设置状态下,能够有效的避免方便面在蒸面过程中产生散乱,对后续的生产加工的规整度造成影响,同时也能避免相邻的方便面面饼在蒸面过程中产生粘连,影响后续对方便面的加工,同时凹形槽能避免在输送过程中对加固支撑杆的移动造成影响,增加方便面蒸面网对方便面输送的稳定性和流畅性。
附图说明

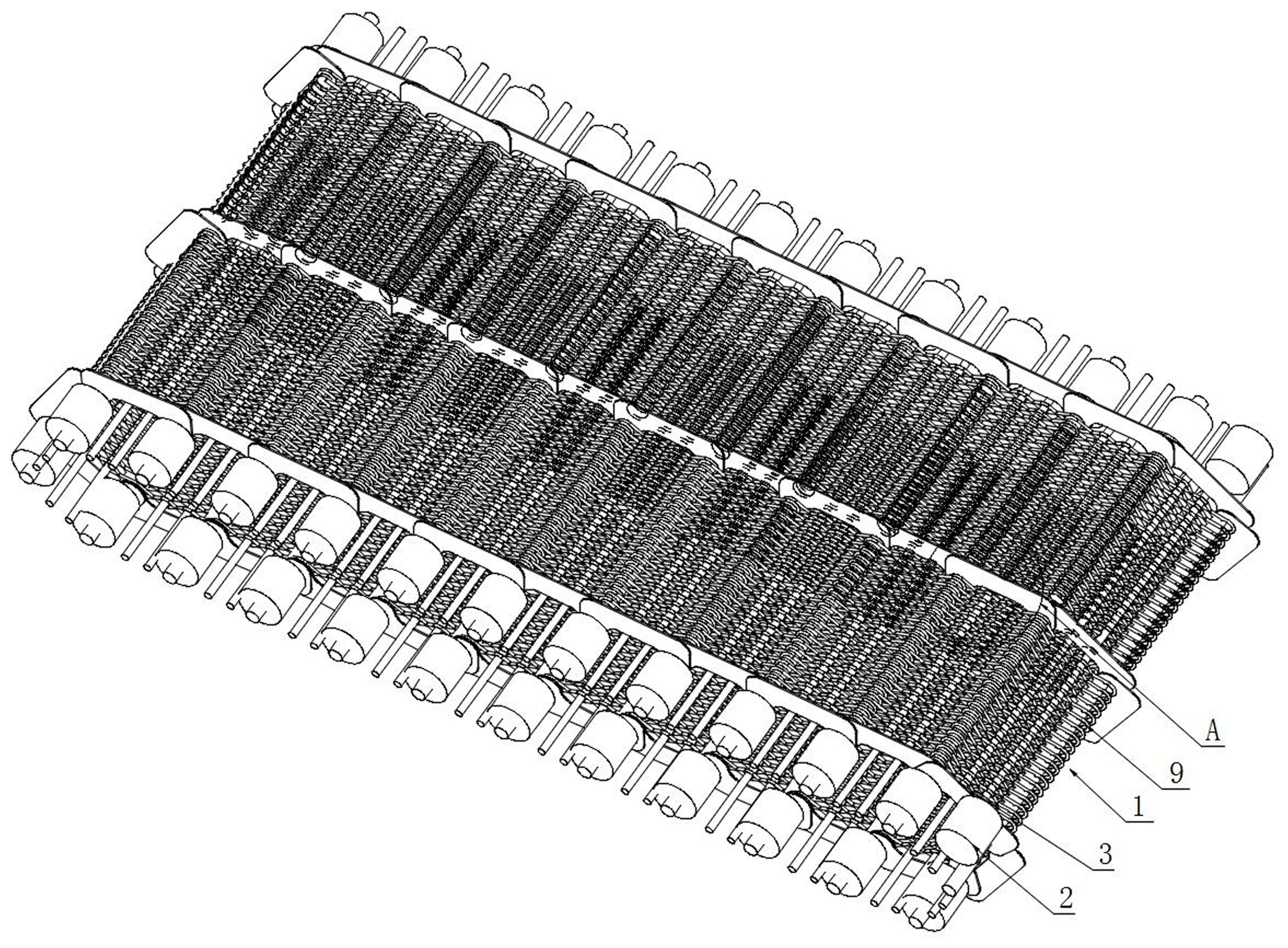

19.图1为本实用新型整体结构示意图。
20.图2为本实用新型整体俯视结构示意图。
21.图3为本实用新型整体局部主视剖面结构示意图。
22.图4为本实用新型图1中a部放大结构示意图。
23.图5为本实用新型分隔板放大连接结构示意图。
24.附图标记为:1方便面蒸面网主体、2支撑滑轮、3分隔板、4加固支撑杆、5连接支撑主杆、6安装连接块、7圆形适配滑孔、8凹形槽、9方便面蒸网卡件。
具体实施方式
25.本实用新型提供了一种方便面蒸面网,如图1和2所示,包括方便面蒸面网主体1,其为不锈钢材质构件,且方便面蒸面网主体1是由多个方便面蒸网卡件9组成,方便面蒸面网主体1的内端面的一侧设有连接支撑主杆5,方便面蒸网卡件9在靠近连接支撑主杆5的一侧设有加固支撑杆4,连接支撑主杆5的外端面设有分隔板3,能够方便在对方便面进行蒸面磁力工序时,避免方便面出现散乱的现象,降低方便面在进行分切时出现不规整的现象,连接支撑主杆5一侧的外端面设有支撑滑轮2,连接支撑主杆5的数量设有多个,且在方便面生产传输辊轴的外端面呈现环绕式阵列状态设置,且连接支撑主杆5均为不锈钢材质构件,方便面蒸网卡件9的数量设有多个,且在连接支撑主杆5的俯视方向呈现阵列状态设置,方便面蒸网卡件9,在主视方向呈多个直径不同的环形结构相连接,且方便面蒸网卡件9在主视方向较大的环形结构的内端面与连接支撑主杆5的外端面相适配,方便面蒸网卡件9在主视方向较小的环形结构的内端面与加固支撑杆4的外端面相适配,且连接支撑主杆5在主视方向的直径大于加固支撑杆4的内端面的直径,能够避免蒸面网在对方便面进行输送时的稳定性,多个方便面蒸网卡件9在相邻三个连接支撑主杆5的外端面呈现错位交叉状态设置,支撑滑轮2的数量设有多个,且在连接支撑主杆5俯视方向的横向中心轴线的两侧呈现镜像
状态设置,且支撑滑轮2为不锈钢材质构件,分隔板3的数量设有多组,每组设有多个,且多组分隔板3在连接支撑主杆5的外端面呈现阵列状态设置,每组多个分隔板3在方便面生产传输辊轴的外端面呈现环绕式阵列状态设置,且相邻两个分隔板3在俯视方向呈现错位状态设置。
26.如图3、4和5所示,分隔板3下端的一侧设有安装连接块6,安装连接块6的中部开设有圆形适配滑孔7,分隔板3下端在安装连接块6的一侧端面开设有凹形槽8,安装连接块6和圆形适配滑孔7的数量设有两个,且在分隔板3的主视方向的竖向中心轴线的两侧呈现镜像状态设置,圆形适配滑孔7的内端面与连接支撑主杆5外端面相适配,能够有效的增加方便面蒸网进行安装的方便性,同时能够通过设置的分隔板3对切割完成后的方便面进行分隔输送,避免方便面在进行蒸面处理时出现散乱的现象,同时在安装连接块6、圆形适配滑孔7和凹形槽8的配合作用下能够在对方便面进行输送时,避免对加固支撑杆4和连接支撑主杆5造成影响。
27.本实用新型工作原理:
28.在本实用新型在进行使用时,当切割完成后的方便面进行输送蒸面处理时,前段加工设备会将分切完成后的方便面输送到方便面蒸网主体1的上端,随后设置的分隔板3会将分切后的面条进行分隔,在进行输送和蒸面处理时,能够有效的降低方便面在输送和蒸面处理时出现散乱和纠缠的现象,对后续方便面的生产质量造成一定的影响。
