一种茶叶烘焙装置的制作方法

1.本实用新型涉及茶叶加工技术领域,更具体地说,本实用新型涉及一种茶叶烘焙装置。


背景技术:

2.茶叶在生产加工的过程中需要进行高温烘培,将茶叶放入茶叶烘培装置中,然后使用加热板对茶叶进行烘培,但由于茶叶在放置的过程中,可能会发生堆积,这样就可能导致底部的茶叶在烘培过程中受热较少,从而影响烘培效果,因此在烘培的过程中,单次会放入少量的茶叶,然后将茶叶都平铺在烘培装置内部,从而保证茶叶烘培的受热均匀,但这样就降低了烘培的效率。


技术实现要素:

3.为了克服现有技术的不足,本实用新型提供了一种茶叶烘焙装置,具有确保茶叶受热均匀的优点。
4.为实现上述目的,本实用新型提供如下技术方案:一种茶叶烘焙装置,包括烘培仓,所述烘培仓的后侧固定连接有伺服电机一,所述伺服电机一的输出轴固定套装有敲打块,所述烘培仓内腔的后侧固定连接有支撑架,所述烘培仓内腔的后侧固定连接有安装板,所述安装板的底端固定连接有弹簧组件,所述弹簧组件的底端固定连接有放置仓,所述放置仓的前侧滑动连接有限位板,所述放置仓内腔的滑动连接有滑动槽,所述滑动槽的底端固定连接有筛板,所述烘培仓内腔的底端固定连接有安装仓,所述安装仓的内腔滑动连接有收集盒,所述烘培仓的前侧活动连接有开关门。
5.作为本实用新型的一种优选技术方案,所述烘培仓内腔的顶端固定连接有加热板,所述烘培仓的顶端固定连接有风力仓,所述风力仓的顶端固定连接有滤网,所述滤网的内腔固定连接有安装架,所述安装架的内腔固定连接有伺服电机二,所述伺服电机二的输出轴固定套装有扇叶,所述风力仓的内腔滑动连接有挡板,所述挡板的前侧固定连接有传动杆。
6.作为本实用新型的一种优选技术方案,所述放置仓和安装仓的中部均开设有滑槽,所述收集盒通过滑槽滑动连接在安装仓的内腔,所述滑动槽通过滑槽滑动连接在放置仓的内腔。
7.作为本实用新型的一种优选技术方案,所述限位板的上下两侧均固定安装有挡块,所述限位板的前侧固定连接有拉环。
8.作为本实用新型的一种优选技术方案,所述滑动槽和收集盒的前侧均固定连接有拉杆,所述敲打块的前侧与支撑架活动连接。
9.作为本实用新型的一种优选技术方案,所述风力仓的顶端为圆柱形空腔体,所述扇叶位于圆柱形空腔体内腔的中心处。
10.作为本实用新型的一种优选技术方案,所述传动杆为l形,所述传动杆的底部固定
连接把手,所述挡板的左右两侧均固定连接滑块。
11.与现有技术相比,本实用新型的有益效果如下:
12.1、本实用新型通过启动伺服电机一运转,通过伺服电机一的运转带动其输出轴上的支撑架旋转,通过支撑架的旋转对筛板进行敲击,并且通过弹簧组件的弹力带动滑动槽发生振动,从而将位于底部的茶叶弹起,从而使得茶叶受热均匀,提高烘培效率,烘培好之后的茶叶会缩水变小,从而通过筛板落入收集盒的内腔,使得滑动槽内腔的茶叶逐渐减少,使得没有完全烘培好的茶叶能够更加快速的烘培完毕,进一步的增加了烘培效率。
13.2、本实用新型通过当一次烘培的茶叶较多时可拉动传动杆从而将挡板拉出风力仓的内腔,接着启动伺服电机二带动其输出轴上的扇叶旋转产生风力,从而将加热板产生的热量吹向烘培仓的内腔,从而加快烘培仓内腔热量的流动,进而加快烘培效率,当茶叶烘培结束之后,也可拉动传动杆将挡板拉出风力仓的内腔,通过扇叶旋转产生的风力加快烘培仓内腔的空气流通,从而避免不同品种的茶叶在烘培过程中发生串味。
附图说明
14.图1为本实用新型结构示意图;

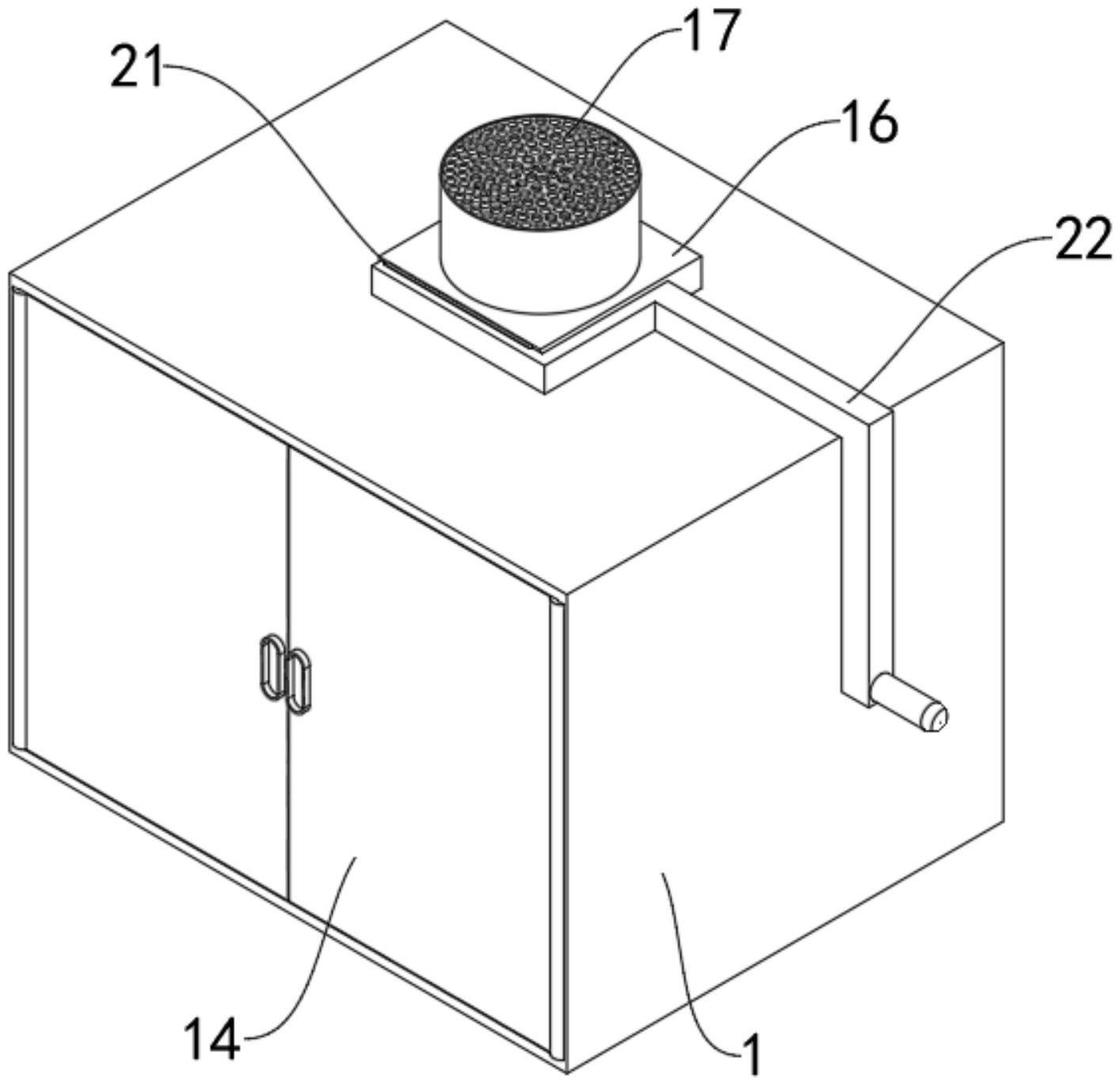

15.图2为本实用新型结构烘培仓连接示意图;
16.图3为本实用新型结构弹簧组件连接示意图;
17.图4为本实用新型结构图3中a处放大示意图;
18.图5为本实用新型结构传动杆连接示意图。
19.图中:1、烘培仓;2、伺服电机一;3、敲打块;4、支撑架;5、安装板;6、弹簧组件;7、放置仓;8、限位板;9、滑动槽;10、筛板;11、拉杆;12、安装仓;13、收集盒;14、开关门;15、加热板;16、风力仓;17、滤网;18、安装架;19、伺服电机二;20、扇叶;21、挡板;22、传动杆。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.如图1至图5所示,本实用新型提供一种茶叶烘焙装置,包括烘培仓1,烘培仓1的后侧固定连接有伺服电机一2,伺服电机一2的输出轴固定套装有敲打块3,烘培仓1内腔的后侧固定连接有支撑架4,烘培仓1内腔的后侧固定连接有安装板5,安装板5的底端固定连接有弹簧组件6,弹簧组件6的底端固定连接有放置仓7,放置仓7的前侧滑动连接有限位板8,放置仓7内腔的滑动连接有滑动槽9,滑动槽9的底端固定连接有筛板10,烘培仓1内腔的底端固定连接有安装仓12,安装仓12的内腔滑动连接有收集盒13,烘培仓1的前侧活动连接有开关门14;
22.通过启动伺服电机一2运转,通过伺服电机一2的运转带动其输出轴上的支撑架4旋转,通过支撑架4的旋转对筛板10进行敲击,并且通过弹簧组件6的弹力带动滑动槽9发生振动,从而将位于底部的茶叶弹起,从而使得茶叶受热均匀,提高烘培效率,烘培好之后的茶叶会缩水变小,从而通过筛板10落入收集盒13的内腔,使得滑动槽9内腔的茶叶逐渐减
少,使得没有完全烘培好的茶叶能够更加快速的烘培完毕,进一步的增加了烘培效率。
23.其中,烘培仓1内腔的顶端固定连接有加热板15,烘培仓1的顶端固定连接有风力仓16,风力仓16的顶端固定连接有滤网17,滤网17的内腔固定连接有安装架18,安装架18的内腔固定连接有伺服电机二19,伺服电机二19的输出轴固定套装有扇叶20,风力仓16的内腔滑动连接有挡板21,挡板21的前侧固定连接有传动杆22;
24.通过当一次烘培的茶叶较多时可拉动传动杆22从而将挡板21拉出风力仓16的内腔,接着启动伺服电机二19带动其输出轴上的扇叶20旋转产生风力,从而将加热板15产生的热量吹向烘培仓1的内腔,从而加快烘培仓1内腔热量的流动,进而加快烘培效率,当茶叶烘培结束之后,也可拉动传动杆22将挡板21拉出风力仓16的内腔,通过扇叶20旋转产生的风力加快烘培仓1内腔的空气流通,从而避免不同品种的茶叶在烘培过程中发生串味。
25.其中,放置仓7和安装仓12的中部均开设有滑槽,收集盒13通过滑槽滑动连接在安装仓12的内腔,滑动槽9通过滑槽滑动连接在放置仓7的内腔;
26.通过放置仓7和安装仓12的中部均开设有滑槽,从而使得滑动槽9和收集盒13能够滑动连接在放置仓7和安装仓12的内腔,从而增强了拉动滑动槽9和收集盒13的平稳性。
27.其中,限位板8的上下两侧均固定安装有挡块,限位板8的前侧固定连接有拉环;
28.通过限位板8的挡块,使得放置仓7能够对限位板8进行阻挡,防止工作人员在拉动限位板8时,将限位板8拉出了放置仓7的内腔,并且增加了限位板8移动时的平稳性。
29.其中,滑动槽9和收集盒13的前侧均固定连接有拉杆11,敲打块3的前侧与支撑架4活动连接;
30.通过滑动槽9和收集盒13的前侧均固定连接拉杆11,从而方便工作人员将滑动槽9或收集盒13拉出放置仓7或安装仓12的内腔,敲打块3的前侧与支撑架4活动连接,从而通过支撑架4对敲打块3进行支撑,使得敲打块3能够对筛板10进行敲击。
31.其中,风力仓16的顶端为圆柱形空腔体,扇叶20位于圆柱形空腔体内腔的中心处;
32.通过扇叶20位于圆柱形空腔体内腔的中心处,从而使得扇叶20产生的风力能够均匀的吹向烘培仓1的内腔,从而使得烘培仓1内腔的空气流通,从而加快热量的流通或者气味的消散。
33.其中,传动杆22为l形,传动杆22的底部固定连接把手,挡板21的左右两侧均固定连接滑块;
34.通过传动杆22底部的把手,从而方便工作人员拉动传动杆22,从而将挡板21拉出风力仓16的内腔,使得风力仓16和烘培仓1贯通,再通过挡板21左右两侧的滑块,从而使得挡板21能够滑动连接在风力仓16的内腔,并且增加了工作人员拉动挡板21时的平稳性。
35.本实用新型的工作原理及使用流程:将茶叶放入在滑动槽9的内腔并且通过筛板10进行支撑,接着将滑动槽9沿着放置仓7的中部滑槽放入放置仓7的内腔,接着将限位板8向烘培仓1的中心处拉动,然后将开关门14关上,通过启动加热板15进行加热,从而对滑动槽9内腔的茶叶进行烘培;
36.并且启动伺服电机一2运转,通过伺服电机一2的运转带动其输出轴上的敲打块3旋转,从而通过敲打块3表面的凸起形状,对筛板10进行敲打,并且通过弹簧组件6的弹性,使得滑动槽9能够带动其内腔的茶叶弹起,使得滑动槽9内腔底部的茶叶向上弹起,并且将烘培好的茶叶抖落至收集盒13的内腔进行收集;
37.可拉动传动杆22将挡板21拉出风力仓16的内腔,接着启动伺服电机二19运转,通过伺服电机二19带动其输出轴上的扇叶20旋转产生风力,从而将加热板15产生的热量吹入烘培仓1的内腔,使得热量流通的速度变快;
38.并且在烘培结束之后,拉动传动杆22将挡板21拉出风力仓16的内腔,并且启动伺服电机二19带动扇叶20旋转产生风力,将烘培仓1内腔的气味吹走。
39.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
40.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
