1.本实用新型涉及食品加工技术领域，具体涉及一种红薯清洗装置。


背景技术：

2.红薯加工前需要清洗掉表面的泥垢，清理红薯的方式分为两种，一种是人们拿着刷子一个一个刷，这样就需要投入大量的人工和时间，成本和时间投入高，清洗效率非常低，另外一种方式是通过机械化清洗，常见的设备一般是旋转滚筒式的清洗设备，红薯装到滚筒内部，通过滚筒带动红薯翻滚，使红薯之间相互碰撞并结合清水去除污泥，因为这类清洗设备的结构单一，虽然能节省人力，但清洗红薯的效率依然不高，为此我们提出了一种红薯清洗装置。


技术实现要素：

3.本实用新型的目的就在于为了解决上述问题而提供一种红薯清洗装置，详见下文阐述。
4.为实现上述目的，本实用新型提供了以下技术方案：
5.本实用新型提供的一种红薯清洗装置，包括支撑架、水箱和清洗筒，所述支撑架的上侧壁处设置有两个电动推杆，且两个电动推杆活动端与安装架固定，所述安装架上固定有两个相互对称的固定柱，所述清洗筒两侧分别与两个固定柱的相对端转动连接，所述清洗筒内转动连接有多个转轴一，且转轴一沿清洗筒长度方向设置，所述转轴一表面设置有毛刷筒，所述安装架上设置有驱动机构，所述驱动机构用于同时转动清洗筒和转轴一，所述清洗筒可放入水箱内。
6.采用上述一种红薯清洗装置，将需要清洗的红薯放入清洗筒内，将清水注入水箱，通过电动推杆向下移动安装架，使清洗筒浸入水箱内，然后通过驱动机构转动清洗筒和多个转轴一，清洗筒转动时，其内部的红薯会翻滚，红薯翻滚时，红薯表面的泥会与清洗筒内壁和水碰撞，从而清洗掉红薯表面的泥，同时转轴一带动毛刷筒旋转，通过毛刷筒可对红薯作进一步清洗，清洗完成后，通过电动推杆将清洗筒从水箱中提出，这样一来可将清洗筒内的水空出，然后再通过支撑架将清洗筒从水箱上侧移开，然后打开开关盖，再通过驱动机构转动清洗筒，使清洗筒开口朝下，届时红薯会掉落，便于取出红薯。
7.作为优选，所述水箱上设置有排水管，所述排水管上设置有阀门。
8.作为优选，所述支撑架底部设置有若干万向轮。
9.作为优选，所述清洗筒表面设置有开关盖，所述开关盖包括两个锁扣，所述锁扣固定在清洗筒上，所述锁扣用于锁定开关盖。
10.作为优选，所述驱动机构包括电机、转轴二、外齿圈和齿轮二，所述电机固定在安装架上，所述安装架侧壁内转动连接有转轴二，所述转轴二表面固定有齿轮一，所述电机输出轴与转轴二端面固定，所述外齿圈固定在清洗筒侧面，所述齿轮一与清洗筒啮合，所述齿轮二固定在一侧的固定柱表面上，所述转轴一端面固定有齿轮三，且多个齿轮三均与齿轮
二啮合。
11.作为优选，所述清洗筒和开关盖均为镂空设计。
12.作为优选，所述万向轮底部低于水箱的底部。
13.作为优选，所述齿轮二与多个齿轮三按照行星齿轮方式排布。
14.有益效果在于：
15.1、通过驱动机构转动清洗筒和多个转轴一，清洗筒转动时，其内部的红薯会翻滚，红薯翻滚时，红薯表面的泥会与清洗筒内壁和水碰撞，从而清洗掉红薯表面的泥，同时转轴一带动毛刷筒旋转，通过毛刷筒可对红薯作进一步清洗，进而提高了清洗效率；
16.2、通过电动推杆将清洗筒从水箱中提出，这样一来可将清洗筒内的水空出，然后再通过支撑架将清洗筒从水箱上侧移开，然后打开开关盖，再通过驱动机构转动清洗筒，使清洗筒开口朝下，届时红薯会掉落，从而便于取出红薯，使得清洗红薯的工序更加简便。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

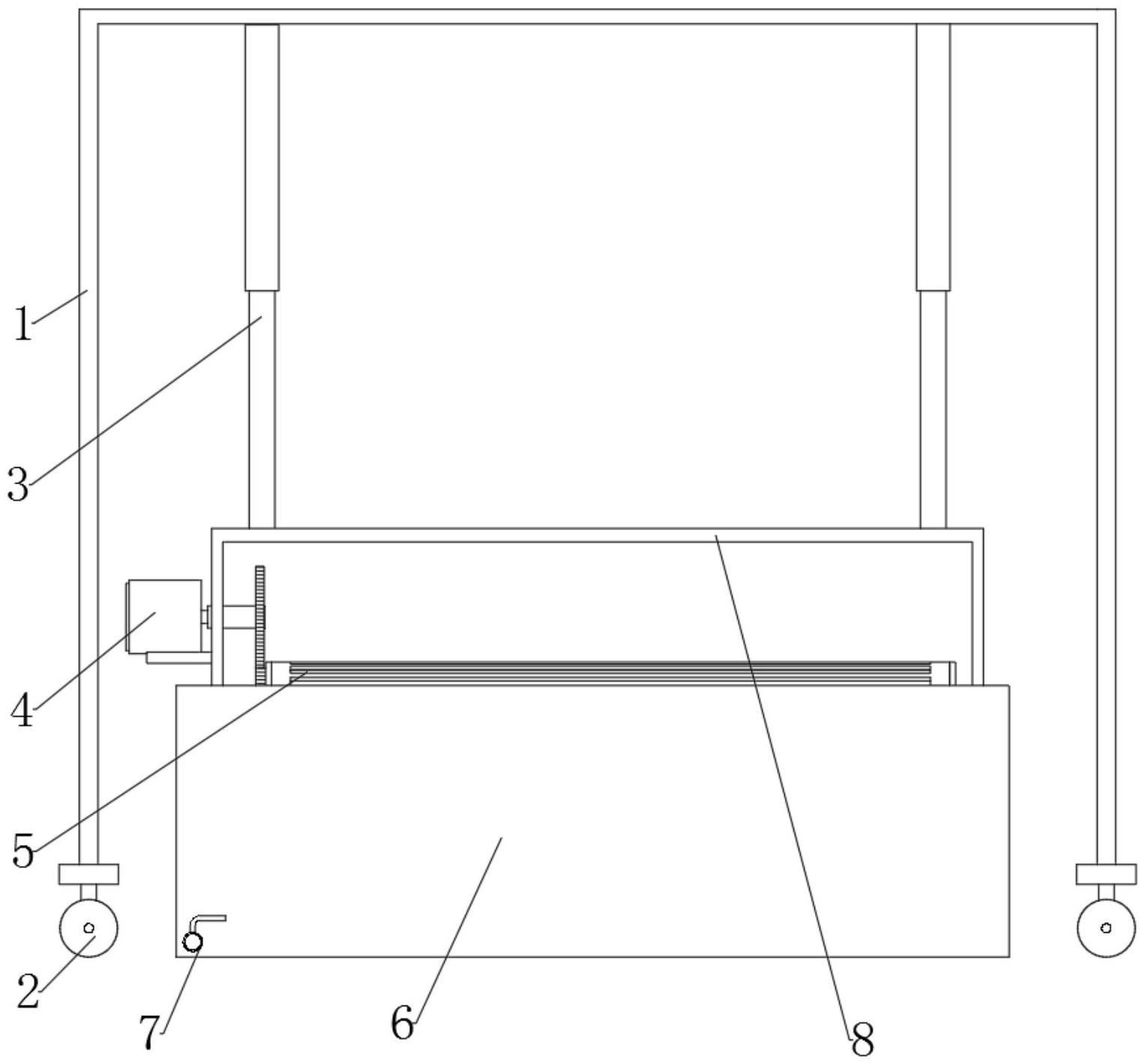

18.图1是本实用新型正视结构示意图；
19.图2是本实用新型立体结构示意图；
20.图3是本实用新型驱动机构立体结构示意图；
21.图4是本实用新型清洗筒立体结构示意图。
22.附图标记说明如下：
23.1、支撑架；2、万向轮；3、电动推杆；4、驱动机构；5、清洗筒；6、水箱；7、排水管；8、安装架；9、开关盖；10、锁扣；11、转轴一；12、毛刷筒；13、电机；14、转轴二；15、齿轮一；16、外齿圈；17、固定柱；18、齿轮二；19、齿轮三。
具体实施方式
24.为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。
25.参见图1-图4所示，本实用新型提供了一种红薯清洗装置，包括支撑架1、水箱6和清洗筒5，支撑架1的上侧壁处设置有两个电动推杆3，且两个电动推杆3活动端与安装架8固定，安装架8上固定有两个相互对称的固定柱17，清洗筒5两侧分别与两个固定柱17的相对端转动连接，清洗筒5内转动连接有多个转轴一11，且转轴一11沿清洗筒5长度方向设置，转轴一11表面设置有毛刷筒12，安装架8上设置有驱动机构4，驱动机构4用于同时转动清洗筒5和转轴一11，清洗筒5可放入水箱6内。
26.作为可选的实施方式，水箱6上设置有排水管7，排水管7上设置有阀门，支撑架1底部设置有若干万向轮2；
27.清洗筒5表面设置有开关盖9，开关盖9包括两个锁扣10，锁扣10固定在清洗筒5上，锁扣10用于锁定开关盖9；
28.驱动机构4包括电机13、转轴二14、外齿圈16和齿轮二18，电机13固定在安装架8上，安装架8侧壁内转动连接有转轴二14，转轴二14表面固定有齿轮一15，电机13输出轴与转轴二14端面固定，外齿圈16固定在清洗筒5侧面，齿轮一15与清洗筒5啮合，齿轮二18固定在一侧的固定柱17表面上，转轴一11端面固定有齿轮三19，且多个齿轮三19均与齿轮二18啮合；
29.清洗筒5和开关盖9均为镂空设计，万向轮2底部低于水箱6的底部，齿轮二18与多个齿轮三19按照行星齿轮方式排布。
30.采用上述结构，将需要清洗的红薯放入清洗筒5内，将清水注入水箱6，通过电动推杆3向下移动安装架8，使清洗筒5浸入水箱6内，然后通过驱动机构4转动清洗筒5和多个转轴一11，清洗筒5转动时，其内部的红薯会翻滚，红薯翻滚时，红薯表面的泥会与清洗筒5内壁和水碰撞，从而清洗掉红薯表面的泥，同时转轴一11带动毛刷筒12旋转，通过毛刷筒12可对红薯作进一步清洗，清洗完成后，通过电动推杆3将清洗筒5从水箱6中提出，这样一来可将清洗筒5内的水空出，然后再通过支撑架1将清洗筒5从水箱6上侧移开，然后打开开关盖9，再通过驱动机构4转动清洗筒5，使清洗筒5开口朝下，届时红薯会掉落，便于取出红薯。
31.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
