一种面点醒发房的制作方法

1.本实用新型涉及醒发房技术领域,尤其涉及一种面点醒发房。


背景技术:

2.醒发也称最后醒发或最后发酵。醒发房能够对面点进行醒发处理。醒发房在醒发过程中,需要保证醒发温度在35℃~40℃左右,时间一般为20~40min,相对湿度一般为60~75%。
3.在现有技术中,醒发房在长时间使用后,内部含有气味,并且在加湿过程中,醒发房的地面落下面点碎料时,长时间不清理容易发霉,在加湿过程中存在加湿不均匀,因此我们提出一种面点醒发房,用于解决上述问题。


技术实现要素:

4.本实用新型的目的是解决醒发房在长时间使用后,内部含有气味,并且在加湿过程中,醒发房的地面落下面点碎料时,长时间不清理容易发霉,在加湿过程中存在加湿不均匀的缺点,而提出的一种面点醒发房。
5.为了实现上述目的,本实用新型采用了如下技术方案:
6.一种面点醒发房,包括醒发房本体,所述醒发房本体的外壁固定连接有支撑板,支撑板的外壁固定连接有电机,所述电机输出轴的外壁固定套设有第一皮带轮,所述第一皮带轮的外壁套设有传动皮带,所述传动皮带的一端传动连接有第二皮带轮,所述醒发房本体的外壁均开设有两个圆孔,两个圆孔的内壁均转动连接有连接管,两个连接管的一端分别与第一皮带轮和第二皮带轮的外壁固定连接,所述连接管的外壁固定安装有旋转接头,所述连接管的外壁固定互通多个第一喷头,所述醒发房本体的内壁固定连接有三个矩形风管,所述醒发房本体的顶部固定连接有风机与电加热箱,所述醒发房本体的顶部固定连接有补水箱与水泵,所述醒发房本体的内部固定连接有雾化箱,所述雾化箱的内部固定连接有超声波雾化器与液位传感器,所述醒发房本体的内部固定连接有空心结构的固定板,所述水泵的输出端与固定板的外壁固定互通,所述固定板的外壁均匀固定互通有多个第二喷头,所述醒发房本体的内部设有排污机构。
7.优选的,所述排污机构包括回型底板,所述醒发房本体的内壁与回型底板的外壁固定连接,所述回型底板的外壁固定连接有橡胶垫与气囊,所述气囊位于橡胶垫的下方,所述醒发房本体的外壁固定连接有连接块,连接块的外壁固定连接有气泵,所述气泵的输出端固定连接有气管,气管的一端与气囊的外壁固定互通,通过设置气囊使橡胶垫的中心位置进行抬起。
8.优选的,所述风机的输入端与电加热箱的外壁固定互通,所述风机的输出端固定互通有三个固定管,三个固定管的一端分别与三个矩形风管的外壁固定互通,所述电加热箱的内部固定连接有多个电加热丝,通过设置电加热丝对空气进行加热。
9.优选的,所述醒发房本体的内壁固定连接有空气过滤箱,所述空气过滤箱的外壁
固定互通有回流管,回流管的一端与电加热箱的外壁固定互通,通过设置空气过滤箱对醒发房本体内的空气进行过滤。
10.优选的,所述雾化箱的外壁固定互通有水管,水管的外壁固定安装有电子阀门,水管的一端与补水箱的外壁固定互通,所述补水箱的顶部固定互通有多个输送管,多个输送管的一端均与旋转接头的外壁固定互通,通过设置补水箱与液位传感器,对雾化箱进行补水。
11.优选的,所述醒发房本体的外壁固定互通有排污管,排污管的外壁固定安装有手动阀门。
12.优选的,所述醒发房本体的内部固定安装有温度传感器与湿度传感器,所述醒发房本体的外壁转动连接有开合门,所述醒发房本体的外壁固定连接有控制器,通过湿度传感器检测醒发房本体内的湿气程度。
13.与现有技术相比,本实用新型的优点在于:
14.本方案通过设置电机、第一皮带轮、传动皮带、第二皮带轮、连接管、旋转接头、第一喷头、雾化箱与超声波雾化器,对醒发房本体内进行均匀加湿,通过气泵运转将空气通过气管进入气囊内,使橡胶垫中心位置鼓起一定高度,通过水泵与第二喷头对醒发房本体的内壁与橡胶垫进行冲洗,降低醒发房本体内部的气味,方便对不同面点进行醒发,避免串味。
附图说明

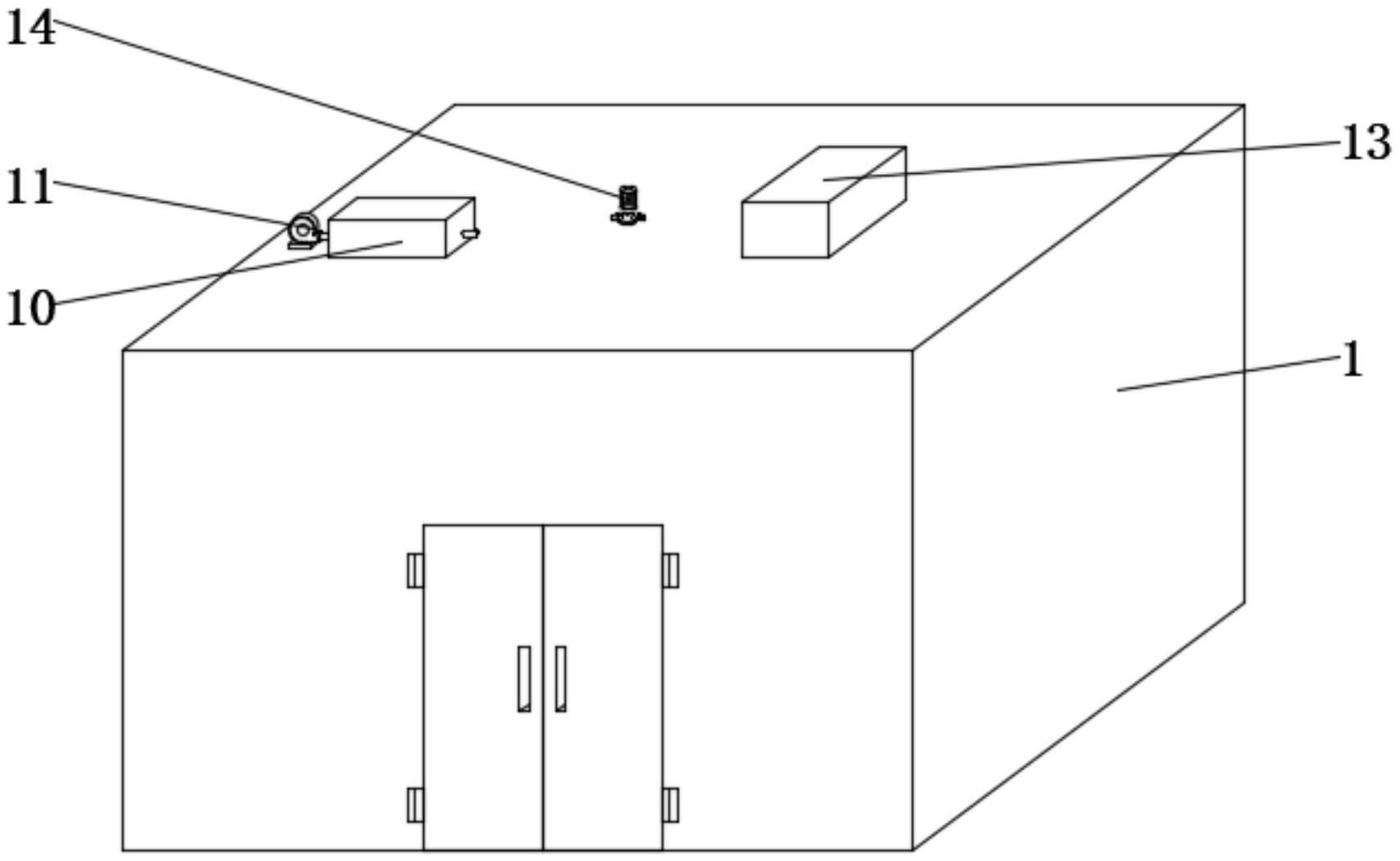

15.图1为本实用新型提出的一种面点醒发房的立体结构示意图;
16.图2为本实用新型提出的一种面点醒发房的俯视剖面结构示意图;
17.图3为本实用新型提出的一种面点醒发房的正视剖面结构示意图;
18.图4为本实用新型提出的一种面点醒发房的图3中的a部分放大结构示意图;
19.图5为本实用新型提出的一种面点醒发房的图3中的b部分放大结构示意图。
20.图中:1、醒发房本体;2、电机;3、第一皮带轮;4、传动皮带;5、第二皮带轮;6、连接管;7、旋转接头;8、第一喷头;9、矩形风管;10、电加热箱;11、风机;12、空气过滤箱;13、补水箱;14、水泵;15、固定板;16、第二喷头;17、雾化箱;18、超声波雾化器;19、回型底板;20、气囊;21、橡胶垫;22、气泵。
具体实施方式
21.由图1-图4所示,涉及一种面点醒发房,包括醒发房本体1,醒发房本体1的外壁固定连接有支撑板,支撑板的外壁固定连接有电机2,电机2输出轴的外壁固定套设有第一皮带轮3,第一皮带轮3的外壁套设有传动皮带4,传动皮带4的一端传动连接有第二皮带轮5,醒发房本体1的外壁均开设有两个圆孔,两个圆孔的内壁均转动连接有连接管6,两个连接管6的一端分别与第一皮带轮3和第二皮带轮5的外壁固定连接,连接管6的外壁固定安装有旋转接头7,连接管6的外壁固定互通多个第一喷头8,醒发房本体1的内壁固定连接有三个矩形风管9,醒发房本体1的顶部固定连接有风机11与电加热箱10,风机11的输入端与电加热箱10的外壁固定互通,风机11的输出端固定互通有三个固定管,三个固定管的一端分别与三个矩形风管9的外壁固定互通,电加热箱10的内部固定连接有多个电加热丝,空气通过
电加热丝进行加热处理,并且通过风机11进入矩形风管9内,醒发房本体1的顶部固定连接有补水箱13与水泵14,醒发房本体1的内部固定连接有雾化箱17,雾化箱17的内部固定连接有超声波雾化器18与液位传感器(cjs-2),超声波雾化器18将雾化箱17内的水进行雾化处理,醒发房本体1的内部固定连接有空心结构的固定板15,水泵14的输出端与固定板15的外壁固定互通,固定板15的外壁均匀固定互通有多个第二喷头16,醒发房本体1的内部设有排污机构。
22.由图1-图5所示,排污机构包括回型底板19,醒发房本体1的内壁与回型底板19的外壁固定连接,醒发房本体1的内壁固定连接有空气过滤箱12,空气过滤箱12的外壁固定互通有回流管,回流管的一端与电加热箱10的外壁固定互通,回型底板19的外壁固定连接有橡胶垫21与气囊20,气囊20位于橡胶垫21的下方,雾化箱17的外壁固定互通有水管,水管的外壁固定安装有电子阀门,水管的一端与补水箱13的外壁固定互通,电子阀门打开,补水箱13内的水通过水管直接进入雾化箱17内,补水箱13的顶部固定互通有多个输送管,多个输送管的一端均与旋转接头7的外壁固定互通,醒发房本体1的外壁固定连接有连接块,连接块的外壁固定连接有气泵22,醒发房本体1的外壁固定互通有排污管,排污管的外壁固定安装有手动阀门,气泵22的输出端固定连接有气管,气管的一端与气囊20的外壁固定互通,醒发房本体1的内部固定安装有温度传感器(pt100)与湿度传感器(nb-iot),温度传感器(pt100)与湿度传感器(nb-iot)分别对醒发房本体1内的温度与湿度进行检测,并且反馈到控制器内,醒发房本体1的外壁转动连接有开合门,醒发房本体1的外壁固定连接有控制器。
23.工作原理:在使用时,通过移动托盘架将面点送入醒发房本体1内,关闭开合门,风机11运转将外界空气通过电加热箱10输送到三个矩形风管9内,提高醒发房本体1内温度,同时超声波雾化器18运转将雾化箱17内的水进行雾化处理,雾化后的气体通过输送管进入旋转接头7内,从而通过连接管6与第一喷头8排出到醒发房本体1内,同时电机2转动使第一皮带轮3与传动皮带4进行转动,从而使第二皮带轮5进行转动,当电机2输出轴往复转动时,从而使连接管6进行转动,对醒发房本体1内进行均匀加湿,在对醒发房本体1内部进行清理时,气泵22运转将空气通过气管进入气囊20内,使橡胶垫21中心位置鼓起一定高度,水泵14运转使将水输送到固定板15内,从而通过第二喷头16对醒发房本体1的内壁与橡胶垫21进行冲洗,使杂物通过排污管进行排出,并且降低醒发房本体1内部的气味,方便对不同面点进行醒发,避免串味。
24.以上所述,仅为本实施例较佳的具体实施方式,但本实施例的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实施例揭露的技术范围内,根据本实施例的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实施例的保护范围之内。
