1.本实用新型属于压片机领域，具体地说，涉及一种食品加工压片机。


背景技术：

2.现有技术的食品原料压片是将混合好的食品原料压片成型，便于包装，同时便于消费者使用，利用压片机对食品原料进行压片处理。如申请号为201921505753.2的专利公布了一种片剂食品加工的压片装置，其解决了取出成品易导致成品发生破裂、工作人员易发生危险的问题，但其存在着压片机通用性小、适用范围小、食品压片的效率不高、压片质量不佳的问题。
3.申请号为cn215904015u的中国专利公开了一种食品加工用压片机，包括底板、液压缸、推板、承料板、顶板和压板，其特征在于：所述的底板设置在支架上，并在底板上垂直设置有立板，所述的液压缸设置在底板上，在液压缸上设置有活塞杆，并将活塞杆从底板上方竖向穿出，所述的推板与活塞杆连接，所述的承料板活动放置在承料板上，并在承料板上设置有承载槽，所述的顶板设置在立板上，所述的压板通过安装螺栓设置在顶板上，并在压板上设置有压块。本实用新型将承料板上的承载槽与压板上的压块设置为一一对应的结构，在承料板上开设有多个承载槽，将承载槽与压块一一对应，能够一次对多个承载槽内的食品原料同时进行压片处理，提高了食品原料的压片效率，但是上述文件对比中用户将物料放入压片机内压片成型，成型的压片不易从承料板倒出，导致用户费时费力。


技术实现要素：

4.本实用新型要解决的技术问题在于克服现有技术的不足，提供一种食品加工压片机。
5.为解决上述技术问题，本实用新型采用技术方案的基本构思是：
6.一种食品加工压片机，包括框架，框架下侧装设有液压缸，框架内滑动配合有移动板，框架内壁顶部装设有固定板，固定板下侧装设有多个压块；
7.移动板上侧装设有多个横板，移动板上侧滑动配合有多个滑动板，多个横板与多个滑动板一一对应，多个滑动板两侧分别装设有一个连接板，横板与滑动板相对面均开设有两个承载槽，多个承载槽与多个压块一一相对应。
8.可选的，移动板两侧开设有凹槽，凹槽内滑动配合有滑杆，一个滑杆固定连接在最边缘处滑动板一侧，一个滑杆上套设有限位环，限位环与一个凹槽相配合，另一个滑杆固定连接在最边缘处横板一侧，框架两侧开设有滑槽，滑杆转动配合在滑槽内。
9.可选的，移动板内开设有多个槽道，滑动板下侧装设有滑板，滑板滑动配合在槽道内。
10.可选的，框架内壁底面装设有升降杆，升降杆一端固定连接在液压缸输出端，框架内滑动配合有压板，压板下侧与升降杆另一端固定连接，压板上侧装设有两个支撑板，两个支撑板与一个移动板相配合。
11.可选的，框架下侧装设有四个支撑腿，支撑腿下侧转动配合有轮子。
12.可选的，支撑腿一侧装设有刹车，刹车与轮子相配合。
13.采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果，当然，实施本实用新型的任一产品并不一定需要同时达到以下所述的所有优点：
14.通过设置的液压缸，从而使移动板进行上下移动，通过设置的移动板，能使承载槽内开设在移动板内，从而使用户将物料放入承载槽内，通过设置的固定板，能将多个压块装设在固定板上，从而多个压块进行对多个承载槽内的物料进行挤压，通过设置的连接板，能使多个滑动板进行连接，从而使多个滑动板同时移动。
15.下面结合附图对本实用新型的具体实施方式作进一步详细的描述。
附图说明
16.下面描述中的附图仅仅是一些实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。在附图中：

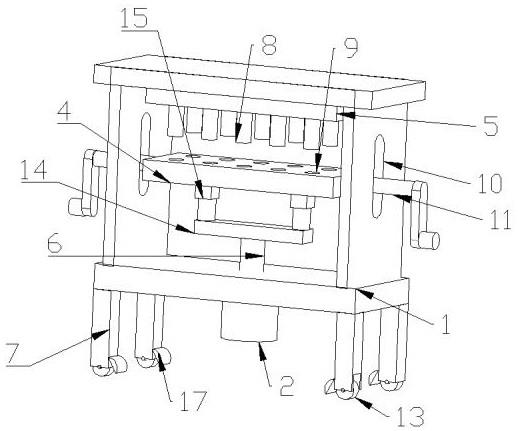

17.图1为本实用新型一实施例的压片机结构示意图；
18.图2为本实用新型一实施例的移动板结构示意图；
19.图3为本实用新型一实施例的移动板剖视结构示意图；
20.图4为本实用新型一实施例的槽道结构示意图；
21.附图中，各标号所代表的部件列表如下：
22.框架1，液压缸2，连接板3，移动板4，固定板5，升降杆6，支撑腿7，压块8，承载槽9，滑槽10，滑杆11，凹槽12，轮子13，压板14，支撑板15，限位环16，刹车17，横版18，滑动板19，滑板20，槽道21。
23.需要说明的是，这些附图和文字描述并不旨在以任何方式限制本实用新型的构思范围，而是通过参考特定实施例为本领域技术人员说明本实用新型的概念。
实施方式
24.现在结合附图对本实用新型作进一步详细的说明。
25.请参阅图1-4所示，在本实施例中提供了一种食品加工压片机，包括框架1，框架1下侧装设有液压缸2，框架1内滑动配合有移动板4，框架1内壁顶部装设有固定板5，固定板5下侧装设有多个压块8；
26.移动板4上侧装设有多个横板18，移动板4上侧滑动配合有多个滑动板19，多个横板18与多个滑动板19一一对应，多个滑动板19两侧分别装设有一个连接板3，横板18与滑动板19相对面均开设有两个承载槽9，多个承载槽9与多个压块8一一相对应。
27.本实施例一个方面的应用为：需要对食品进行压片时，用户将物料放入移动板4上的横板18与滑动板19相对面均开设有承载槽9内，启动液压缸2，液压缸2对移动板4进行支撑，带动移动板4向上移动，移动板4移动接触到固定板5，固定板5下侧的多个压块8对移动板4内放有物料多个承载槽9进行挤压，即可进行挤压压片处理。
28.本实施例的移动板4两侧开设有凹槽12，凹槽12内滑动配合有滑杆11，一个滑杆11固定连接在最边缘处滑动板19一侧，一个滑杆11上套设有限位环16，限位环16与一个凹槽相配合，另一个滑杆11固定连接在最边缘处横板18一侧，框架1两侧开设有滑槽10，滑杆11
转动配合在滑槽10内。通过设置的凹槽12，能使物料对多个滑动板19挤压，滑动板19最边缘处对滑杆11移动，滑杆11在内凹槽12滑动，一个滑杆11套设有限位环16，限位环16与移动板4内相配合，从而限位环16限制滑动板19的移动，通过设置的滑杆11，液压缸2不对移动板4挤压，能使滑杆11在滑槽10转动，滑槽10能对滑杆11进行限位，从而带动移动板4便于用户将物料倒出。
29.本实施例的移动板4内开设有多个槽道21，滑动板19下侧装设有滑板20，滑板20滑动配合在槽道21内。通过设置的槽道21，能使承载槽9内挤压成型的物料对滑动板19挤压，带动滑板20移动，从而使滑板20在槽道21内移动。
30.本实施例的框架1内壁底面装设有升降杆6，升降杆6一端固定连接在液压缸2输出端，框架1内滑动配合有压板14，压板14下侧与升降杆6另一端固定连接，压板14上侧装设有两个支撑板15，两个支撑板15与一个移动板4相配合。通过设置的升降杆6，液压缸2输出带动升降杆6移动，升降杆6移动带动压板14移动，压板14移动带动两个支撑板15移动，从而使两个支撑板15对移动板4进行挤压。
31.本实施例的框架1下侧装设有四个支撑腿7，支撑腿7下侧转动配合有轮子13。通过设置的支撑腿7，从而调节支撑腿7对食品压片机的高度，通过设置的轮子13，从而便于食品压片机的移运，降低了人工搬运的劳动强度，提高了工作效率。
32.本实施例的支撑腿7一侧装设有刹车17，刹车17与轮子13相配合。通过设置的刹车17，能使轮子13在凹凸不平的地面上进行限制，从而克服食品压片机受到使用场地的限制。
33.本实用新型不局限于上述实施方式，任何人应得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。本实用新型未详细描述的技术、形状、构造部分均为公知技术。
