一种手工厚千张成型模具的制作方法

1.本实用新型涉及千张加工模具技术领域,尤其涉及一种手工厚千张成型模具。


背景技术:

2.千张由于在特质工具内层层压制,出品时候看起来有千百张叠加在一起而得名,它是一种特殊的豆制食品,是一种薄的豆腐干片,呈色米黄,可凉拌、可清炒、可煮食,含有丰富的蛋白质、维生素、钙、铁、镁、锌等营养元素,营养价值较高,而且价廉物美,受到大众的喜爱。
3.随着现代科技的不断进步,千张的生产方式已经逐渐由手工制作改变为机械加工,但与机制千张相比,手工千张才有着湿度适中的柔韧度、细嫩香甜的口感,所以手工千张依旧占据一部分市场,但现有的手工厚千张成型模具使用过程中,在将滤布折盖在豆脑上时,需要手动将滤布仔细铺平,费时费力,为此,我们提出一种手工厚千张成型模具。


技术实现要素:

4.本实用新型主要是解决上述现有技术所存在的技术问题,提供一种手工厚千张成型模具。
5.为了实现上述目的,本实用新型采用了如下技术方案,一种手工厚千张成型模具,包括底板,底板上表面设置有模具主体,模具主体的前后壁面均开设有多个均匀分布的溢浆孔,模具主体的内部设置有压板,底板的上表面左右两侧均固定安装有支撑杆,支撑杆的上方设置有横杆,横杆的底部开设有第一滑槽,第一滑槽的内部中空区域为倒立“凸”字形结构,第一滑槽的内部活动安装有第一滑块,第一滑块的底部固定安装有矩形杆,矩形杆的底部开设有凹槽,凹槽的内部活动安装有齿条,齿条的底部固定安装有抚平杆,矩形杆的后壁面固定安装有第一连接杆,第一连接杆的右壁面固定安装有第二连接杆,第二连接杆的前壁面活动安装有可转动的阻尼转轴,阻尼转轴远离第二连接杆的一端固定安装有齿轮,齿轮与齿条啮合连接。
6.作为优选,每个支撑杆的顶部均开设有卡槽,横杆的底部左右两端均固定安装有卡块,两个卡块分别活动安装在两个卡槽的内部。
7.作为优选,凹槽的内部前后壁面均开设有第二滑槽,齿条的前后壁面均固定安装有第二滑块,两个第二滑块分别活动安装在两个第二滑槽的内部。
8.作为优选,齿条的前壁面固定安装有把手。
9.作为优选,把手为“l”形结构。
10.有益效果
11.本实用新型提供了一种手工厚千张成型模具。具备以下有益效果:
12.(1)、该一种手工厚千张成型模具,首先将滤布平铺入模具主体的内部,再往滤布上倒入豆脑,再将滤布折盖在豆脑上,与此同时只需手持把手向下拉动,把手带动齿条下滑,齿条带动抚平杆下移,齿条带动齿轮转动,齿轮带动阻尼转轴转动,使抚平杆与即将折
盖在豆脑上的滤布上表面相贴合,并配合轻拽滤布的自由端,再将把手往滤布自由端一侧拉动,把手带动齿条,齿条带动抚平杆,齿条带动矩形杆,矩形杆带动第二滑块在第一滑槽的内部滑动,抚平杆将滤布逐步抚平铺盖在豆脑上,无需手动再仔细铺平,提高生产效率。
13.(2)、该一种手工厚千张成型模具,若需要进行压制时,只需将横杆向上拽动,横杆带动两个卡块分别从卡槽的内部脱离,再将压板放置到模具主体内部滤布上表面即可进行压制,齿条在上下移动时会带动两个第二滑块分别在对应第二滑槽的内部上下滑动,通过第二滑槽和第二滑块进行限位防止齿条从凹槽的内部脱离,把手为“l”形结构,可以便于工作人员操作。
附图说明
14.为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案,下面将对实施方式或现有技术描述中所需要使用的附图做简单的介绍。显而易见的,下面描述中的附图仅仅是示例性的,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据提供的附图引申获得其他的实施附图。
15.本说明书所绘示的结构、比例、大小等,均仅用以配合说明书所揭示的内容,以供熟悉此技术的人士了解与阅读,并非用以限定本实用新型可实施的限定条件,故不具技术上的实质意义,任何结构的修饰、比例关系的改变或大小的调整,在不影响本实用新型所能产生的功效及所能达成的目的下,均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

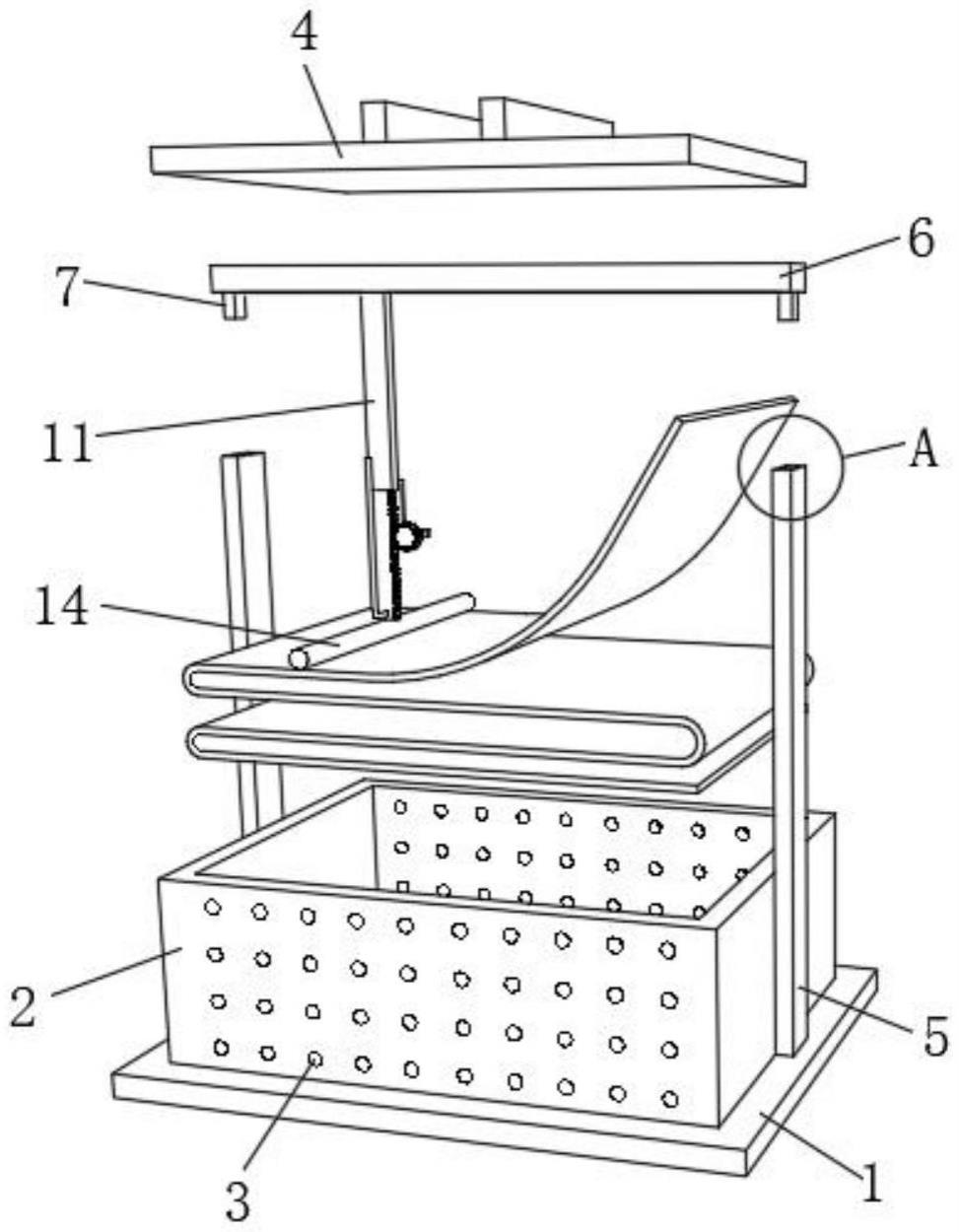

16.图1为本实用新型整体结构示意图;
17.图2为本实用新型图1中的a处放大图;
18.图3为本实用新型齿条的具体示意图;
19.图4为本实用新型图3中的b处放大图。
20.图例说明:
21.1、底板;2、模具主体;3、溢浆孔;4、压板;5、支撑杆;6、横杆;7、卡块;8、卡槽;9、第一滑槽;10、第一滑块;11、矩形杆;12、凹槽;13、齿条;14、抚平杆;15、第二滑槽;16、第二滑块;17、第一连接杆;18、第二连接杆;19、阻尼转轴;20、齿轮;21、把手。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.实施例:一种手工厚千张成型模具,如图1-图4所示,包括底板1,底板1上表面设置有模具主体2,模具主体2为矩形框体结构,模具主体2的前后壁面均开设有多个均匀分布的溢浆孔3,模具主体2的内部设置有压板4,底板1的上表面左右两侧均固定安装有支撑杆5,每个支撑杆5的顶部均开设有卡槽8,支撑杆5的上方设置有横杆6,横杆6的底部左右两端均固定安装有卡块7,两个卡块7分别活动安装在两个卡槽8的内部,横杆6的底部开设有第一滑槽9,第一滑槽9的内部中空区域为倒立“凸”字形结构,第一滑槽9的内部活动安装有第一
滑块10,第一滑块10的底部固定安装有矩形杆11,矩形杆11的底部开设有凹槽12,凹槽12的内部活动安装有齿条13,齿条13的底部固定安装有抚平杆14,凹槽12的内部前后壁面均开设有第二滑槽15,齿条13的前后壁面均固定安装有第二滑块16,两个第二滑块16分别活动安装在两个第二滑槽15的内部,矩形杆11的后壁面固定安装有第一连接杆17,第一连接杆17的右壁面固定安装有第二连接杆18,第二连接杆18的前壁面活动安装有可转动的阻尼转轴19(阻尼转轴19为现有结构,在此不做赘),阻尼转轴19远离第二连接杆18的一端固定安装有齿轮20,齿轮20与齿条13啮合连接,齿条13的前壁面固定安装有把手21,把手21为“l”形结构。
24.本实用新型的工作原理:
25.进一步的,首先将滤布平铺入模具主体2的内部,再往滤布上倒入豆脑,再将滤布折盖在豆脑上,与此同时只需手持把手21向下拉动,把手21带动齿条13下滑,齿条13带动抚平杆14下移,齿条13带动齿轮20转动,齿轮20带动阻尼转轴19转动,使抚平杆14与即将折盖在豆脑上的滤布上表面相贴合,并配合轻拽滤布的自由端,再将把手21往滤布自由端一侧拉动,把手21带动齿条13,齿条13带动抚平杆14,齿条13带动矩形杆11,矩形杆11带动第一滑块10在第一滑槽9的内部滑动,抚平杆14将滤布逐步抚平铺盖在豆脑上,无需手动再仔细铺平,提高生产效率。
26.进一步的,若需要进行压制时,只需将横杆6向上拽动,横杆6带动两个卡块7分别从卡槽8的内部脱离,再将压板4放置到模具主体2内部滤布上表面即可进行压制,齿条13在上下移动时会带动两个第二滑块16分别在对应第二滑槽15的内部上下滑动,通过第二滑槽15和第二滑块16进行限位防止齿条13从凹槽12的内部脱离,把手21为“l”形结构,可以便于工作人员操作。
27.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
