1.本实用新型属于罗汉果技术领域，尤其涉及一种罗汉果加工用气泡清洗机。


背景技术：

2.罗汉果，葫芦科多年生藤本植物的果实，别名拉汗果、假苦瓜、光果木鳖、金不换、罗汉表、裸龟巴，被人们誉为“神仙果”，其叶心形，雌雄异株，夏季开花，秋天结果，主要产于广西壮族自治区桂林市永福县龙江乡、龙胜和百寿等镇，永福县和龙胜县是罗汉果之乡种植历史比较悠久，罗汉果在加工的时候需要使用到气泡清洗机。
3.例如申请号：cn202023288134.8，本实用新型公开了一种自动气泡清洗装置，包括清洗箱和清洗机构，清洗箱的一侧设置有水泵，水泵的出水口通过水管与清洗箱的内壁相连通，水泵的进水口通过水管与市供水管道相连通。该种自动气泡清洗装置，通过在清洗箱上设置有清洗机构，当进行工作时会经过一个第一气管和若干个第二气管，会使气体经过矩形槽进入至实心板内，最后会从若干个排气孔内冒出，会对放置筛子内的物料进行清理，采用这种清洗方式会对物料进行保护，防止物料在清洗过程中发生损坏，同时在清洗箱上设置带有若干个方槽的底板，物料内的杂质会经过方槽流出，直接进行处理，采用这种清洗装置可以对原料造成的损害很低。
4.基于上述专利的检索，以及结合现有技术中的设备发现，上述设备在应用时虽然可以对罗汉果进行清洗，但是在清洗的过程中需要使用大量的清水，也无法对清水进行循环使用，导致罗汉果清洗需要消耗大量的水资源，不便于使用，而且不便于对滤网进行清理，滤网在长时间的使用，容易产生堵塞，从而降低了工作效率，实用性低。
5.本实用新型一种罗汉果加工用气泡清洗机，在对罗汉果清洗的过程中可以对清水进行循环使用，节省了罗汉果清洗需要的水资源，便于使用，而且便于对过滤网进行清理，过滤网在长时间的使用，不容易产生堵塞，从而提高了工作效率，实用性强。


技术实现要素：

6.针对现有技术存在的问题，本实用新型提供了一种罗汉果加工用气泡清洗机，具备在对罗汉果清洗的过程中可以对清水进行循环使用，节省了罗汉果清洗需要的水资源，便于使用，而且便于对过滤网进行清理，过滤网在长时间的使用，不容易产生堵塞，从而提高了工作效率，实用性强的优点，解决了现有罗汉果气泡清洗机在清洗的过程中需要使用大量的清水，也无法对清水进行循环使用，导致罗汉果清洗需要消耗大量的水资源，不便于使用，而且不便于对滤网进行清理，滤网在长时间的使用，容易产生堵塞，从而降低了工作效率，实用性低的问题。
7.本实用新型是这样实现的，一种罗汉果加工用气泡清洗机，包括底板，所述底板的顶部两侧的前侧和后侧均固定安装有支撑柱，四个支撑柱的顶部之间固定安装有外壳，所述外壳顶部的前侧和后侧均固定安装有支撑板，其中一个所述支撑板的前侧固定安装有连接管，所述连接管的后侧连通有四个气泡喷管，所述气泡喷管的底部连通有气泡喷头，所述
外壳的内腔固定安装有第一过滤网，所述外壳的右侧开设有凹槽，所述外壳右侧的前侧和后侧均固定安装有固定板，两个固定板相对的一侧之间可拆卸安装有收集箱，所述外壳内腔底部的左侧固定安装有斜板，所述外壳底部的右侧连通有排水管，所述排水管的表面套设有电磁阀，所述底板顶部的右侧固定安装有箱体，所述排水管的底部贯穿至箱体的内腔，所述箱体内腔两侧的顶部均固定安装有限位组件，两个限位组件相对一侧的内腔均可拆卸安装有滑动板，两个滑动板相对的一侧之间固定安装有第二过滤网，所述箱体前侧顶部的两侧均通过合页活动安装有箱门，所述底板的顶部固定安装有放置架，所述放置架的顶部固定安装有水泵，所述水泵的右侧连通有进水管，所述进水管的右侧贯穿至箱体的内腔，所述水泵的左侧连通有出水管，所述出水管的前侧贯穿至连接管的内腔，所述外壳的前侧和后侧均固定安装有保护壳，其中一个保护壳的左侧固定安装有驱动组件，所述驱动组件的后侧固定安装有清理板，两个滑动板顶部的前侧均开设有限位槽，两个滑动板的后侧均固定安装有弧形块。
8.作为本实用新型优选的，所述限位组件包括防护壳，两个防护壳分别固定安装在箱体内腔两侧的顶部，所述防护壳内腔顶部的前侧均固定安装有两个弹簧，两个弹簧的底部之间固定安装有限位块，所述限位块的顶部固定安装有拉环，所述拉环的顶部贯穿至防护壳的顶部，所述防护壳内腔的后侧开设有弧形槽。
9.作为本实用新型优选的，所述驱动组件包括电机，所述电机固定安装在其中一个保护壳的左侧，所述电机的输出轴固定安装有丝杆，所述丝杆的表面螺纹连接有固定块，所述固定块的后侧与清理板固定连接。
10.作为本实用新型优选的，所述电机表面的右侧套设有限位环，所述限位环的右侧与其中一个保护壳的左侧固定连接。
11.作为本实用新型优选的，所述底板的顶部固定安装有两个定位板，两个定位板相对的一侧之间与放置架固定连接。
12.作为本实用新型优选的，所述清理板的后侧固定安装有滑动块，所述滑动块的内腔滑动安装有滑动杆，所述滑动杆的两侧均固定安装在另外一个保护壳的内腔。
13.作为本实用新型优选的，两个固定板相对一侧的顶部均开设有插槽，所述收集箱的前侧和后侧均固定安装有插块。
14.与现有技术相比，本实用新型的有益效果如下：
15.1、本实用新型通过底板的设计，从而对该装置进行支撑，通过支撑柱的设计，从而对外壳进行支撑，通过外壳、支撑板、连接管、气泡喷管、气泡喷头、第一过滤网和凹槽的设计，罗汉果从外壳顶部进入到外壳的内部，掉过在第一过滤网的顶部，连接管内部的水流分流到四个气泡喷管内部，气泡喷管内部的水流在通过气泡喷头气泡进行喷出，从而对第一过滤网顶部的罗汉果进行清洗，第一过滤网是倾斜状态的，从而第一过滤网上面的罗汉果会向凹槽方向进行滚动，在滚动时还可以对罗汉果进行清洗，而喷出的水流会通过第一过滤网向外壳内腔底部进行流动，通过固定板和收集箱的设计，从而对清洗好的罗汉果进行收集，通过斜板的设计，从而将喷出的水流向同一方向进行流动，通过排水管和电磁阀的设计，打开电磁阀，外壳内腔的水流通过排水管流进箱体内部，通过箱体、限位组件、滑动板、第二过滤网、限位槽和弧形块的设计，通过第二过滤网对水流内部掺杂的垃圾进行阻挡，水流流到箱体内腔的底部，通过限位组件、滑动板、第二过滤网、限位槽和弧形块的配合使用，
从而可以快速的对第二过滤网进行安装和拆卸，在需要对第二过滤网进行清理的时候更加的方便，通过箱门的设计，从而可以打开箱体将第二过滤网取出清理，通过放置架、水泵、进水管和出水管的设计，箱体内腔底部的水通过进水管进入到水泵里面，通过出水管将水泵里面的水进入到连接管的内部，从而可以实现水利循环使用，避免水资源的浪费使用，通过保护壳、驱动组件和清理板的设计，启动驱动组件，驱动组件在使用的时候会带动清理板在第一过滤网上进行来回移动，从而对第一过滤网进行清理，让第一过滤网在长时间的使用不容易产生堵塞。
16.2、本实用新型通过防护壳、弹簧、限位块、拉环和弧形槽的设计，使滑动板通过弹簧和限位块的设计进入到防护壳的内部，在因为弹簧的弹力向下，限位块是安装在弹簧底部的，会因为弹簧向下的弹力而向下，从而对进入到防护壳内部的滑动板进行夹持限位，滑动板上开设有限位槽，在固定的时候更加稳定，可以通过拉环向上拉动，拉环拉动时会带动限位块也向上，从而可以将滑动板进行拿出进行拆卸，第二过滤网是安装在滑动板上的，会跟着滑动板安装和拆卸。
17.3、本实用新型通过电机、丝杆和固定块的设计，启动电机，电机在使用的时候会带动丝杆进行转动，固定块是螺纹连接在丝杆上的，会跟着丝杆转动而进行移动，清理板是和固定块固定连接的，会跟着固定块移动而进行移动，从而对第一过滤网进行清理。
18.4、本实用新型通过限位环的设计，使电机在使用的时候通过限位环对其进行固定，不会让电机在使用的时候出现晃动，从而增加了电机在使用时的稳定性。
19.5、本实用新型通过定位板的设计，定位板一端是固定安装在底板上的，一端是固定安装在放置架上的，从而底板和放置架在固定的时候更加的牢固。
20.6、本实用新型通过滑动块和滑动杆的设计，使清理板在进行移动的时候，可以对其起到辅助的作用，从而使清理板在移动时更加的方便。
21.7、本实用新型通过插槽和插块的设计，插块是固定安装在收集箱上的，从而在对收集箱拆卸清理的时候更加的方便。
附图说明

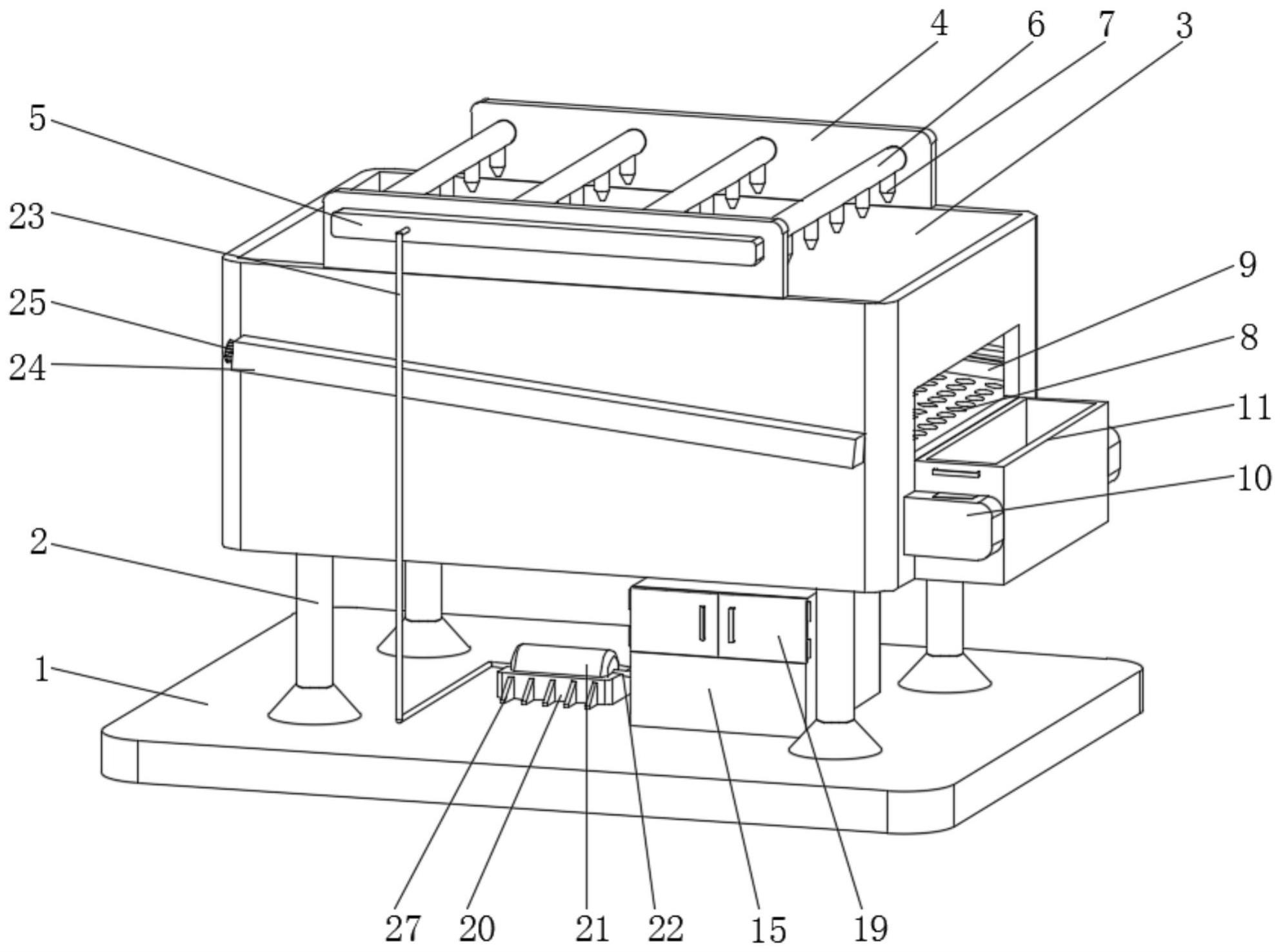

22.图1是本实用新型实施例提供的结构示意图；
23.图2是本实用新型实施例提供的主视剖视图；
24.图3是本实用新型实施例提供的收集箱主视图；
25.图4是本实用新型实施例提供的限位组件主视图；
26.图5是本实用新型实施例提供的驱动组件主视图。
27.图中：1、底板；2、支撑柱；3、外壳；4、支撑板；5、连接管；6、气泡喷管；7、气泡喷头；8、第一过滤网；9、凹槽；10、固定板；11、收集箱；12、斜板；13、排水管；14、电磁阀；15、箱体；16、限位组件；1601、防护壳；1602、弹簧；1603、限位块；1604、拉环；1605、弧形槽；17、滑动板；18、第二过滤网；19、箱门；20、放置架；21、水泵；22、进水管；23、出水管；24、保护壳；25、驱动组件；2501、电机；2502、丝杆；2503、固定块；2504、限位环；26、清理板；27、定位板；28、滑动块；29、滑动杆；30、限位槽；31、弧形块；32、插槽；33、插块。
具体实施方式
28.为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
29.下面结合附图对本实用新型的结构作详细的描述。
30.如图1至图5所示，本实用新型实施例提供的一种罗汉果加工用气泡清洗机，包括底板1，底板1的顶部两侧的前侧和后侧均固定安装有支撑柱2，四个支撑柱2的顶部之间固定安装有外壳3，外壳3顶部的前侧和后侧均固定安装有支撑板4，其中一个支撑板4的前侧固定安装有连接管5，连接管5的后侧连通有四个气泡喷管6，气泡喷管6的底部连通有气泡喷头7，外壳3的内腔固定安装有第一过滤网8，外壳3的右侧开设有凹槽9，外壳3右侧的前侧和后侧均固定安装有固定板10，两个固定板10相对的一侧之间可拆卸安装有收集箱11，外壳3内腔底部的左侧固定安装有斜板12，外壳3底部的右侧连通有排水管13，排水管13的表面套设有电磁阀14，底板1顶部的右侧固定安装有箱体15，排水管13的底部贯穿至箱体15的内腔，箱体15内腔两侧的顶部均固定安装有限位组件16，两个限位组件16相对一侧的内腔均可拆卸安装有滑动板17，两个滑动板17相对的一侧之间固定安装有第二过滤网18，箱体15前侧顶部的两侧均通过合页活动安装有箱门19，底板1的顶部固定安装有放置架20，放置架20的顶部固定安装有水泵21，水泵21的右侧连通有进水管22，进水管22的右侧贯穿至箱体15的内腔，水泵21的左侧连通有出水管23，出水管23的前侧贯穿至连接管5的内腔，外壳3的前侧和后侧均固定安装有保护壳24，其中一个保护壳24的左侧固定安装有驱动组件25，驱动组件25的后侧固定安装有清理板26，两个滑动板17顶部的前侧均开设有限位槽30，两个滑动板17的后侧均固定安装有弧形块31。
31.参考图2和图4，限位组件16包括防护壳1601，两个防护壳1601分别固定安装在箱体15内腔两侧的顶部，防护壳1601内腔顶部的前侧均固定安装有两个弹簧1602，两个弹簧1602的底部之间固定安装有限位块1603，限位块1603的顶部固定安装有拉环1604，拉环1604的顶部贯穿至防护壳1601的顶部，防护壳1601内腔的后侧开设有弧形槽1605。
32.采用上述方案：本实用新型通过防护壳1601、弹簧1602、限位块1603、拉环1604和弧形槽1605的设计，使滑动板17通过弹簧1602和限位块1603的设计进入到防护壳1601的内部，在因为弹簧1602的弹力向下，限位块1603是安装在弹簧1602底部的，会因为弹簧1602向下的弹力而向下，从而对进入到防护壳1601内部的滑动板17进行夹持限位，滑动板17上开设有限位槽30，在固定的时候更加稳定，可以通过拉环1604向上拉动，拉环1604拉动时会带动限位块1603也向上，从而可以将滑动板17进行拿出进行拆卸，第二过滤网18是安装在滑动板17上的，会跟着滑动板17安装和拆卸。
33.参考图1、图2和图5，驱动组件25包括电机2501，电机2501固定安装在其中一个保护壳24的左侧，电机2501的输出轴固定安装有丝杆2502，丝杆2502的表面螺纹连接有固定块2503，固定块2503的后侧与清理板26固定连接。
34.采用上述方案：本实用新型通过电机2501、丝杆2502和固定块2503的设计，启动电机2501，电机2501在使用的时候会带动丝杆2502进行转动，固定块2503是螺纹连接在丝杆2502上的，会跟着丝杆2502转动而进行移动，清理板26是和固定块2503固定连接的，会跟着固定块2503移动而进行移动，从而对第一过滤网8进行清理。
35.参考图1、图2和图5，电机2501表面的右侧套设有限位环2504，限位环2504的右侧
与其中一个保护壳24的左侧固定连接。
36.采用上述方案：本实用新型通过限位环2504的设计，使电机2501在使用的时候通过限位环2504对其进行固定，不会让电机2501在使用的时候出现晃动，从而增加了电机2501在使用时的稳定性。
37.参考图1和图2，底板1的顶部固定安装有两个定位板27，两个定位板27相对的一侧之间与放置架20固定连接。
38.采用上述方案：本实用新型通过定位板27的设计，定位板27一端是固定安装在底板1上的，一端是固定安装在放置架20上的，从而底板1和放置架20在固定的时候更加的牢固。
39.参考图5，清理板26的后侧固定安装有滑动块28，滑动块28的内腔滑动安装有滑动杆29，滑动杆29的两侧均固定安装在另外一个保护壳24的内腔。
40.采用上述方案：本实用新型通过滑动块28和滑动杆29的设计，使清理板26在进行移动的时候，可以对其起到辅助的作用，从而使清理板26在移动时更加的方便。
41.参考图3，两个固定板10相对一侧的顶部均开设有插槽32，收集箱11的前侧和后侧均固定安装有插块33。
42.采用上述方案：本实用新型通过插槽32和插块33的设计，插块33是固定安装在收集箱11上的，从而在对收集箱11拆卸清理的时候更加的方便。
43.本实用新型的工作原理：
44.在使用时，罗汉果从外壳3顶部进入到外壳3的内部，掉过在第一过滤网8的顶部，连接管5内部的水流分流到四个气泡喷管6内部，气泡喷管6内部的水流在通过气泡喷头7气泡进行喷出，从而对第一过滤网8顶部的罗汉果进行清洗，第一过滤网8是倾斜状态的，从而第一过滤网8上面的罗汉果会向凹槽9方向进行滚动，在滚动时还可以对罗汉果进行清洗，而喷出的水流会通过第一过滤网8向外壳3内腔底部进行流动，通过收集箱11对清洗好的罗汉果进行收集，通过斜板12将喷出的水流向同一方向进行流动，打开电磁阀14，外壳3内腔的水流通过排水管13流进箱体15内部，通过第二过滤网18对水流内部掺杂的垃圾进行阻挡，水流流到箱体15内腔的底部，滑动板17通过弹簧1602和限位块1603的设计进入到防护壳1601的内部，在因为弹簧1602的弹力向下，限位块1603是安装在弹簧1602底部的，会因为弹簧1602向下的弹力而向下，从而对进入到防护壳1601内部的滑动板17进行夹持限位，滑动板17上开设有限位槽30，在固定的时候更加稳定，可以通过拉环1604向上拉动，拉环1604拉动时会带动限位块1603也向上，从而可以将滑动板17进行拿出进行拆卸，第二过滤网18是安装在滑动板17上的，会跟着滑动板17安装和拆卸，在需要对第二过滤网18进行清理的时候更加的方便，箱体15内腔底部的水通过进水管22进入到水泵21里面，通过出水管23将水泵21里面的水进入到连接管5的内部，从而可以实现水利循环使用，避免水资源的浪费使用，启动电机2501，电机2501在使用的时候会带动丝杆2502进行转动，固定块2503是螺纹连接在丝杆2502上的，会跟着丝杆2502转动而进行移动，清理板26是和固定块2503固定连接的，会跟着固定块2503移动而进行移动，从而对第一过滤网8进行清理，让第一过滤网8在长时间的使用不容易产生堵塞。
45.综上所述：该罗汉果加工用气泡清洗机，通过底板1、支撑柱2、外壳3、支撑板4、连接管5、气泡喷管6、气泡喷头7、第一过滤网8、凹槽9、固定板10、收集箱11、斜板12、排水管
13、电磁阀14、箱体15、限位组件16、防护壳1601、弹簧1602、限位块1603、拉环1604、弧形槽1605、滑动板17、第二过滤网18、箱门19、放置架20、水泵21、进水管22、出水管23、保护壳24、驱动组件25、电机2501、丝杆2502、固定块2503、限位环2504、清理板26、定位板27、滑动块28、滑动杆29、限位槽30、弧形块31、插槽32和插块33的配合使用，解决了现有罗汉果气泡清洗机在清洗的过程中需要使用大量的清水，也无法对清水进行循环使用，导致罗汉果清洗需要消耗大量的水资源，不便于使用，而且不便于对滤网进行清理，滤网在长时间的使用，容易产生堵塞，从而降低了工作效率，实用性低的问题。
46.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
47.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
