1.本实用新型涉及鳜鱼技术领域，特别涉及一种液氮急冻鳜鱼挂冰衣装置。


背景技术：

2.鳜鱼作为生鲜食品，在长距离物流运输前需要进行冷冻处理，在其表层挂上一层冰衣，利用低温可以保持肉质的新鲜，同时，坚硬的冰衣可以对柔韧的鱼肉起到挤压防护作用，保持鱼身的完整。
3.现在的鳜鱼冷冻一般采用液氮急冻的方式，将表面带有水分的鳜鱼堆积放入液氮冷冻室，利用-110℃的液氮瞬间形成冰衣，但是该方式冷冻鳜鱼时，会造成堆积在中间位置的鳜鱼冰衣不完整，影响鳜鱼防护效果，因此对其进行改进。


技术实现要素：

4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种液氮急冻鳜鱼挂冰衣装置，其包括底板：所述底板的顶部固定连接有一对第一支撑块和竖板，左侧所述竖板的侧壁上固定连接有电机，一对所述第一支撑块的顶部固定连接有集渣仓，所述集渣仓的顶部开设有导渣口，且所述集渣仓的侧壁上固定连接有排渣管，所述排渣管上安装有阀门，所述集渣仓的顶部固定连接有壳体，所述壳体的前侧壁活动连接有密封门，且所述壳体内设有一对限位板，一对所述限位板之间固定连接有一对连接杆，且一对所述限位板的内壁上固定连接有若干个矩形框，每个所述矩形框的内壁上固定连接有第一限料网，每个所述第一限料网的上方设有第二限料网，每个所述第二限料网的顶部固定连接有一对l形块，所述l形块上穿过有螺栓，所述矩形框的顶部开设有与螺栓相匹配的螺纹槽，右侧所述限位板的侧壁上固定连接有转轴，所述转轴另一端贯穿壳体侧壁，并活动连接在竖板的侧壁上，所述电机的输出轴贯穿竖板和壳体侧壁，并固定连接在左侧限位板的侧壁上，所述壳体的顶部固定连接有一对第二支撑块，一对所述第二支撑块的顶部固定连接有存料罐，所述存料罐的顶部和底部分别固定连接有加料管和导料管，所述导料管的底端固定连接有排料管，且所述导料管与排料管 内腔相通，所述加料管和导料管上安装有阀门，所述排料管两端固定连接在壳体顶部，且所述排料管的底部设置有若干个喷料管，所述喷料管底端贯穿壳体顶部，通过电机、限位板、矩形框、第一限料网和第二限料网的设置，可带动第一限料网和第二限料网转动，从而在鳜鱼上下侧形成冰衣，提高鳜鱼防护全面性。
5.根据所述的一种液氮急冻鳜鱼挂冰衣装置，对称设置，受力均匀，提高集渣仓使用稳定性，一对所述第一支撑块关于集渣仓的中心轴线呈对称设置。
6.根据所述的一种液氮急冻鳜鱼挂冰衣装置，提高底板防滑效果，所述底板的底部设置有防滑垫。
7.根据所述的一种液氮急冻鳜鱼挂冰衣装置，对称设置，受力均匀，提高一对限位板转动稳定性，一对所述竖板关于壳体的中心轴线呈对称设置。
8.根据所述的一种液氮急冻鳜鱼挂冰衣装置，提高液氮覆盖范围，若干个所述喷料
管呈等距设置在壳体顶部。
9.根据所述的一种液氮急冻鳜鱼挂冰衣装置，对称设置，受力均匀，提高第二限料网使用稳定性，每对所述l形块关于第二限料网的中心轴线呈对称设置。
10.根据所述的一种液氮急冻鳜鱼挂冰衣装置，对称设置，受力均匀，提高存料罐使用稳定性，一对所述第二支撑块关于存料罐的中心轴线呈对称设置。
11.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
12.下面结合附图和实施例对本实用新型进一步地说明；

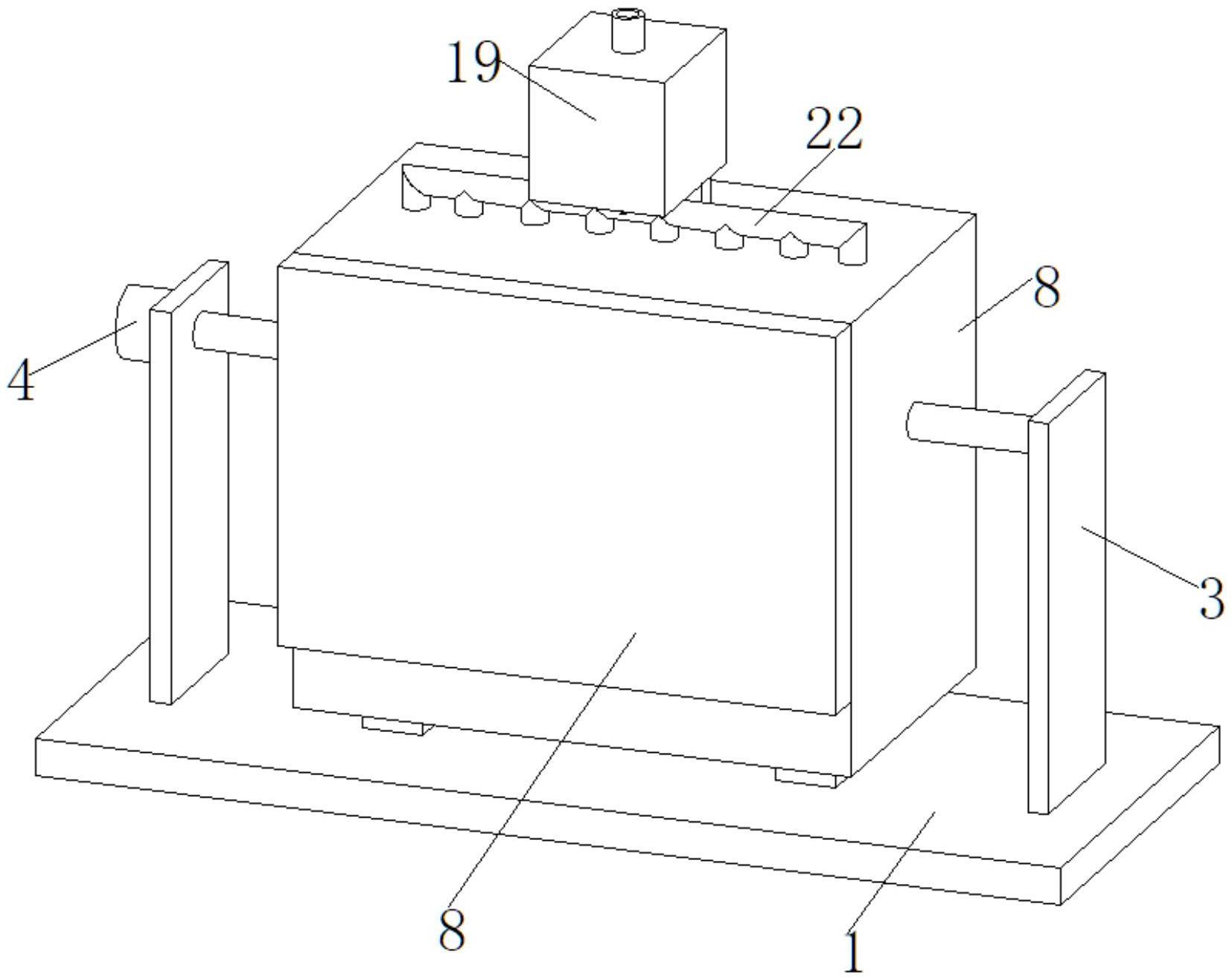

13.图1为本实用新型部分立体图；
14.图2为本实用新型整体结构图；
15.图3为限位板和矩形框的侧视图；
16.图4为图2中a处放大图；
17.图5为矩形框和第一限料网的俯视图；
18.图6为矩形框和第二限料网的俯视图。
19.图例说明：
20.1、底板；2、第一支撑块；3、竖板；4、电机；5、集渣仓；6、导渣口；7、排渣管；8、壳体；9、密封门；10、限位板；11、连接杆；12、矩形框；13、第一限料网；14、第二限料网；15、l形块；16、螺栓；17、转轴；18、第二支撑块；19、存料罐；20、加料管；21、导料管；22、排料管；23、喷料管；24、防滑垫。
具体实施方式
21.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
22.参照图1至6，本实用新型实施例一种液氮急冻鳜鱼挂冰衣装置，其包括底板1：底板1的顶部固定连接有一对第一支撑块2和竖板3，左侧竖板3的侧壁上固定连接有电机4，一对第一支撑块2的顶部固定连接有集渣仓5，集渣仓5的顶部开设有导渣口6，且集渣仓5的侧壁上固定连接有排渣管7，排渣管7上安装有阀门，集渣仓5的顶部固定连接有壳体8，壳体8的前侧壁活动连接有密封门9，且壳体8内设有一对限位板10，一对限位板10之间固定连接有一对连接杆11，且一对限位板10的内壁上固定连接有若干个矩形框12，每个矩形框12的内壁上固定连接有第一限料网13，每个第一限料网13的上方设有第二限料网14，每个第二限料网14的顶部固定连接有一对l形块15，l形块15上穿过有螺栓16，矩形框12的顶部开设有与螺栓16相匹配的螺纹槽，右侧限位板10的侧壁上固定连接有转轴17，转轴17另一端贯穿壳体8侧壁，并活动连接在竖板3的侧壁上，电机4的输出轴贯穿竖板3和壳体8侧壁，并固定连接在左侧限位板10的侧壁上，壳体8的顶部固定连接有一对第二支撑块18，一对第二支撑块18的顶部固定连接有存料罐19，存料罐19的顶部和底部分别固定连接有加料管20和导
料管21，导料管21的底端固定连接有排料管22，且导料管21与排料管22 内腔相通，加料管20和导料管21上安装有阀门，排料管22两端固定连接在壳体8顶部，且排料管22的底部设置有若干个喷料管23，喷料管23底端贯穿壳体8顶部，通过电机4、限位板10、矩形框12、第一限料网13和第二限料网14的设置，可带动第一限料网13和第二限料网14转动，从而在鳜鱼上下侧形成冰衣，提高鳜鱼防护全面性。
23.对称设置，受力均匀，提高集渣仓5使用稳定性，一对第一支撑块2关于集渣仓5的中心轴线呈对称设置。
24.提高底板1防滑效果，底板1的底部设置有防滑垫24。
25.对称设置，受力均匀，提高一对限位板10转动稳定性，一对竖板3关于壳体8的中心轴线呈对称设置。
26.提高液氮覆盖范围，若干个喷料管23呈等距设置在壳体8顶部。
27.对称设置，受力均匀，提高第二限料网14使用稳定性，每对l形块15关于第二限料网14的中心轴线呈对称设置。
28.对称设置，受力均匀，提高存料罐19使用稳定性，一对第二支撑块18关于存料罐19的中心轴线呈对称设置。
29.工作原理：本实用新型使用时，打开密封门9，将潮湿的多条鳜鱼平铺在第一限料网13上，继而将第二限料网14放在鳜鱼上，并拧上螺栓16，关闭密封门9，打开加料管20上阀门，将液氮倒入存料罐19内，启动电机4，电机4带动一对限位板10和若干个第一限料网13和第二限料网14转动，继而打开导料管21上阀门，液氮通过导料管21导入排料管22内，进而进入喷料管23，并通过喷料管23流进壳体8内，此时液氮穿过第一限料网13和第二限料网14的网孔对多条鳜鱼上下侧进行冷冻，并在鳜鱼上下侧形成冰衣，在冷冻鳜鱼过程中，多余的液氮通过导渣口6导入集渣仓5内。
30.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
