1.本实用新型涉及网线技术领域，具体为一种磁吸式快速插拔接头装置。


背景技术：

2.在金融办公场所中，各种自助终端设备和计算机应用广泛，网线是连接计算机与计算机、计算机与其他设备的连接线，以维持网络连接，保障正常工作。网线插头为单一的插拔式结构，主要依靠网线插头的拨片与网线插口卡接进行限位，通过按压拨片，使网线插头与网线插口脱离，即可将网线插头拔出，对于恶意拔插网线插头的行为，无法进行预防制止。在银行等大型金融办公场所的企业数据中心和生产机房内，若由于防止意外拉扯或者非授权的恶意拔插网络接线端口，导致网络传输设备在运行过程中突然断网，影响企业正常的办公和生产活动，甚至会造成重要数据丢失和信息泄露，严重影响银行等大型企业网络传输的稳定性和安全性。
3.为了解决上述问题，公开号为cn 218828204 u的实用新型公开了网线插头，该方案中通过设置的壳体、锁定部件、电磁铁和控制机构。壳体设有与网线插口适配的网线，壳体的两个相对的侧壁在位于插接端的部位分别设有锁定口，网线插口设有与锁定口对齐的锁定槽；锁定部件安装于壳体内，锁定部件的两个支撑臂的端部设有锁定凸起，锁定凸起被构造为穿过锁定口弹性地伸出到锁定槽内，以阻止壳体从网线插口脱离；电磁铁安装于壳体内，在通电情况下以磁吸方式使锁定凸起从锁定槽脱离，以允许壳体与网线插口脱离；控制机构安装于壳体内，适用于控制电磁铁通电或断电，以在电磁铁通电情况下，电磁铁依靠磁吸方式使得锁定部件收缩并与网线插口脱离，而在恶意拔插时，网线插头不与网线插口脱离，提升网线的安全性。
4.然而上述方案中仍存在一些不足，其中，上述方案中通过指纹识别器以及电磁铁实现磁吸结构，指纹识别结构以及内部的电磁铁结构较为复杂，从而会导致使用成本较高以及使用寿命缩短，因此适用范围较窄，此外指纹识别结构需要与数据库进行连接，导致插拔网线时需要耗费大量时间，因此不适用于大范围的普通场所。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种磁吸式快速插拔接头装置。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种磁吸式快速插拔接头装置，包括网线插头和网线插座；
9.所述网线插头与网线插座相互适配，所述网线插头外侧设有屏蔽外壳，所述屏蔽外壳外侧设有调节机构，所述调节机构上设有连接机构。
10.优选的，所述调节机构包括调节环和调节槽，所述调节环套设在屏蔽外壳外侧，所述调节槽开设在屏蔽外壳侧面，所述调节环设置在调节槽内部，所述调节环与屏蔽外壳之
间转动连接，所述调节槽。通过设置的调节环结构可以对磁力块进行转动，从而方便解除磁力限制并对网线插头的拔出。
11.优选的，所述调节机构还包括限位齿和限位槽，所述限位齿设置在调节环一端，所述限位齿之间对称设置，所述限位槽开设在调节槽侧面，所述限位槽与调节槽之间相互垂直设置。通过设置的内嵌式限位齿结构可以避免对调节环的误触导致的网线插头的松脱。
12.优选的，所述连接机构包括固定孔和磁力块，所述固定孔设置在调节环远离限位齿的两侧，所述磁力块分别设置在固定孔内部以及网线插座两侧，所述磁力块末端设有弹性材质的弧形缓冲块。
13.优选的，所述调节环上的两个磁力块极性相反，所述网线插座两侧磁力块极性相反，所述磁力块为永磁体材质，所述调节槽远离限位槽的一侧为多段连续的弧形结构，所述磁力块与调节环之间滑动连接。
14.优选的，所述网线插头末端设有防尘盖，所述防尘盖为金属材质，所述防尘盖结构与网线插头结构相互对应。
15.(三)有益效果
16.与现有技术相比，本实用新型提供了一种磁吸式快速插拔接头装置，具备以下有益效果：
17.1、该一种磁吸式快速插拔接头装置，通过设置的转动式结构的调节机构可以对磁力结构进行快速转动调节，从而方便将网线进行快速插拔，此外转动限位结构也使网线拔出时需要操作额外步骤，在对此结构不熟悉的情况无法进行方便的拔出，在一定程度上提升了安全性能。
18.2、该一种磁吸式快速插拔接头装置，通过设置的两侧极性相反的磁力结构在转动后可以实现两个磁力块极性相同，从而提升了网线拔出的效率。
附图说明
19.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

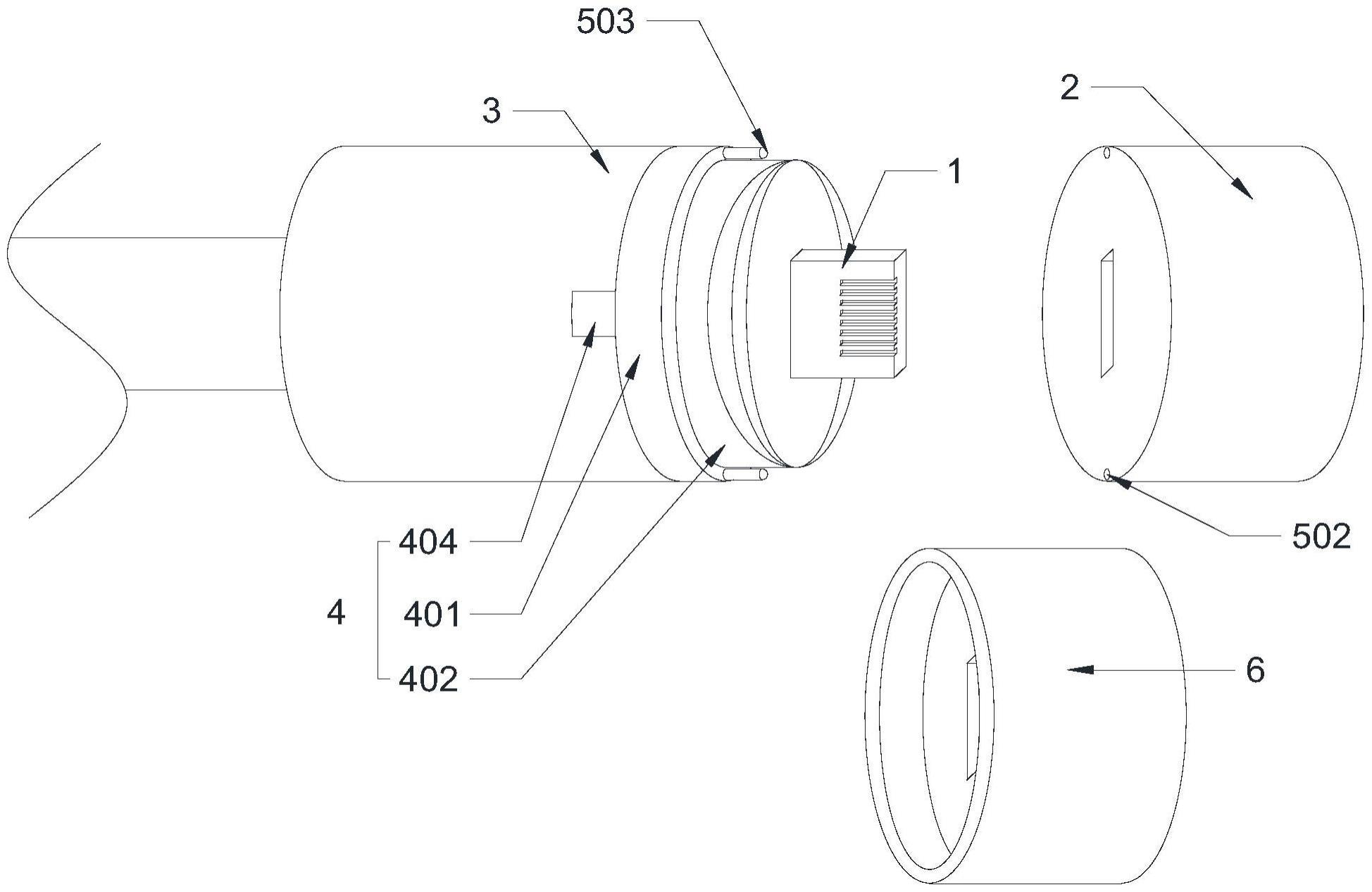

20.图1为本实用新型结构示意图；
21.图2为本实用新型截面示意图；
22.图3为本实用新型a处放大示意图；
23.图4为本实用新型调节环结构示意图。
24.图中：1、网线插头；2、网线插座；3、屏蔽外壳；4、调节机构；401、调节环；402、调节槽；403、限位齿；404、限位槽；5、连接机构；501、固定孔；502、磁力块；503、缓冲块；6、防尘盖。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
26.实施例1
27.如图1、2、4所示，本实用新型提供了一种磁吸式快速插拔接头装置，包括网线插头1和网线插座2；网线插头1与网线插座2相互适配，网线插头1外侧设有屏蔽外壳3，屏蔽外壳3外侧设有调节机构4，调节机构4上设有连接机构5；调节机构4包括调节环401和调节槽402，调节环401套设在屏蔽外壳3外侧，调节槽402开设在屏蔽外壳3侧面，调节环401设置在调节槽402内部，调节环401与屏蔽外壳3之间转动连接；调节机构4还包括限位齿403和限位槽404，限位齿403设置在调节环401一端，限位齿403之间对称设置，限位槽404开设在调节槽402侧面，限位槽404与调节槽402之间相互垂直设置；
28.在本实施例中，通过设置的调节机构4可以对磁力块502位置进行转动调节，当极性相反的两个磁力块502相互吸引时，竖直方向分离时所需的力大于水平方向分离所需的力，因此横向转动的可以降低网线拔出效率，此外当磁力块502转动后，网线插头1与网线插座2对应面的磁力块502旋转至极性相同，从而提升了网线拔出效果。
29.实施例2
30.如图1-3所示，在实施例1的基础上，本实用新型提供一种技术方案：连接机构5包括固定孔501和磁力块502，固定孔501设置在调节环401远离限位齿403的两侧，磁力块502分别设置在固定孔501内部以及网线插座2两侧，磁力块502末端设有弹性材质的弧形缓冲块503；调节环401上的两个磁力块502极性相反，网线插座2两侧磁力块502极性相反，磁力块502为永磁体材质，调节槽402远离限位槽404的一侧为多段连续的弧形结构，磁力块502与调节环401之间滑动连接；网线插头1末端设有防尘盖6，防尘盖6为金属材质，防尘盖6结构与网线插头1结构相互对应；
31.在本实施例中，通过设置的连接机构5可以对磁力块502的连接进行缓冲，从而避免磁力过大使两个磁力块502剧烈碰撞导致的损坏，同时弧形结构的可以使磁力块502在转动过程中远离网线插座2。
32.下面具体说一下该一种磁吸式快速插拔接头装置的工作原理。
33.如图1-4所示，使用时，将网线插头1外侧末端的防尘盖6取下后，将磁力块502旋转至与网线插座2外侧磁力块502极性相反，随后将网线插头1插入网线插座2内部，极性相反的磁力块502之间相互吸引并将网线插头1插入网线插座2内部，在插入的过程中磁力块502末端的缓冲块503对磁力块502进行缓冲，从而避免磁力块502之间的碰撞导致的损坏，当需要将网线拔出时，转动调节环401并带动磁力块502进行转动，磁力块502随之分离，同时磁力块502在转动的同时沿弧形结构的调节槽402移动，从而提升磁力块502分离效果，当磁力块502旋转至极性相同时，磁力块502之间的斥力可以提升网线拔出效果，此外，将防尘盖6盖在网线插头1末端后可以提升网线插头1的储存效果，避免闲置的网线插头1内部积累灰尘，在网线插头1插入网线插座2后，调节环401外侧的限位齿403可以对调节环401进行限制，从而避免误触导致的网线插头1松脱。
