1.本技术涉及建筑工程技术领域，尤其是涉及一种室内装修用连接辅助结构。


背景技术：

2.在对室内进行装修时，地板的铺设是很重要的一个环节，目前，在铺设地板时，为了避免龙骨和地板结构损坏，一般是先将龙骨铺设在地面上，在将龙骨上表面进行打胶后，将地板放置在龙骨表面，使地板和龙骨粘接。
3.目前，在对龙骨表面进行打胶时，一般是一个工作人员先沿龙骨长度方向进行移动，并通过打胶枪对龙骨进行打胶，另一个工作人员将地板放置在龙骨上，使地板和龙骨粘接。
4.针对上述中的相关技术，发明人认为在使地板和龙骨连接的过程中，需要两个工作人员相互配合才能完成地板的安装，存在有费时费力，效率低下的缺陷。


技术实现要素：

5.为了提升铺设地板的效率，本技术提供一种室内装修用连接辅助结构。
6.本技术提供的一种室内装修用连接辅助结构。
7.采用如下的技术方案：
8.一种室内装修用连接辅助结构，包括置于地面上的龙骨和置于龙骨侧壁上的打胶组件，所述打胶组件包括置于龙骨顶部的位移部、置于位移部顶部的调节部和置于调节部顶部的打胶枪，所述调节部用于调节所述打胶枪和所述龙骨之间的角度，所述位移部用于带动所述调节部沿所述龙骨长度方向移动。
9.通过采用上述技术方案，在需要连接地板和龙骨时，单个工作人员通过位移部带动打胶枪沿龙骨长度方向进行移动，并在打胶枪沿龙骨长度方向进行移动的同时，控制打胶枪对龙骨顶部进行打胶，以此，提升了对龙骨顶部进行打胶的速度，在打胶完成之后，直接将地板和龙骨顶部粘接即可。在地板和龙骨连接可靠的前提下，单个人员操作对龙骨进行打胶和粘接地板，提升了地板和龙骨的连接效率。
10.可选的，所述位移部包括置于所述龙骨顶部的位移条，所述位移条底部沿所述位移条长度方向开设有位移槽，所述位移槽贯穿所述位移条两端，所述龙骨和所述位移槽滑动配合，所述调节部位于所述位移条顶部。
11.通过采用上述技术方案，由于龙骨和位移槽滑动配合，龙骨通过位移槽对打胶枪进行限位，在打胶枪沿龙骨长度方向进行打胶时，便于打胶枪在龙骨顶部打胶的准确性。
12.可选的，所述位移部还包括置于所述位移槽内侧壁顶部上的若干位移辊，若干所述位移辊沿所述位移条长度方向分布，每根所述位移辊的两端均转动穿设相邻所述位移槽竖直侧壁。
13.通过采用上述技术方案，龙骨在位移槽内部滑动时，由于位移辊和位移槽侧壁转动配合，进而，降低了龙骨和位移槽内侧壁之间的摩擦力，提升了龙骨和位移槽发生相对滑
动的便捷性。
14.可选的，所述位移部还包括螺旋穿设所述位移槽竖直侧壁的若干位移杆，若干所述位移杆沿所述位移条长度方向分布。
15.通过采用上述技术方案，旋转位移杆，以此调节位移杆在位移槽侧壁上的位置，使若干个位移杆同时对龙骨进行夹持，进而，降低了龙骨和位移槽相对滑动时，位移条出现晃动的可能性。
16.可选的，每根所述位移杆端部均设置有位移球，且每个所述位移球均位于位移槽内部。
17.通过采用上述技术方案，龙骨和位移槽相对滑动时，位移球和龙骨侧壁抵触，位移球和龙骨较小的摩擦面，降低了龙骨和位移槽之间的摩擦力，从而，提升了龙骨和位移槽相对滑动的便捷性。
18.可选的，所述调节部包括竖直置于所述位移部顶部的若干伸缩杆，若干所述伸缩杆沿所述位移部长度方向分布，所述打胶枪位于若干所述伸缩杆顶端，且每根所述伸缩杆均与所述打胶枪可拆卸连接。
19.通过采用上述技术方案，通过调节若干伸缩杆的整体长度，以此调节打胶枪和龙骨之间的倾斜角度，进而，便于打胶枪适应不同的打胶角度，提升了打胶枪的工作适应性。
20.可选的，所述调节部还包括位于每根所述伸缩杆上方的支撑条和位于支撑条上方的支撑带，所述支撑条底部和所述伸缩杆顶部铰接，所述支撑带两端和所述支撑条可拆卸连接。
21.通过采用上述技术方案，在调节好伸缩杆的长度之后，需要安装打胶枪时，将打胶枪放置在伸缩条顶部，并通过支撑带和伸缩条相互配合对打胶枪进行夹持固定，以此，提升打胶枪的安装拆卸的便捷性。
22.可选的，所述支撑带为弹性材质构成。
23.通过采用上述技术方案，在安装打胶枪时，弹性材质的支撑带提升了对不同型号打胶枪的适应性。
24.综上所述，本技术包括以下至少一种有益技术效果：
25.1.在需要连接地板和龙骨时，单个工作人员通过位移部带动打胶枪沿龙骨长度方向进行移动，并在打胶枪沿龙骨长度方向进行移动的同时，控制打胶枪对龙骨顶部进行打胶，以此，提升了对龙骨顶部进行打胶的速度，在打胶完成之后，直接将地板和龙骨顶部粘接即可。在地板和龙骨连接可靠的前提下，单个人员操作对龙骨进行打胶和粘接地板，提升了地板和龙骨的连接效率。
26.2.由于龙骨和位移槽滑动配合，龙骨通过位移槽对打胶枪进行限位，在打胶枪沿龙骨长度方向进行打胶时，便于打胶枪在龙骨顶部打胶的准确性。
附图说明

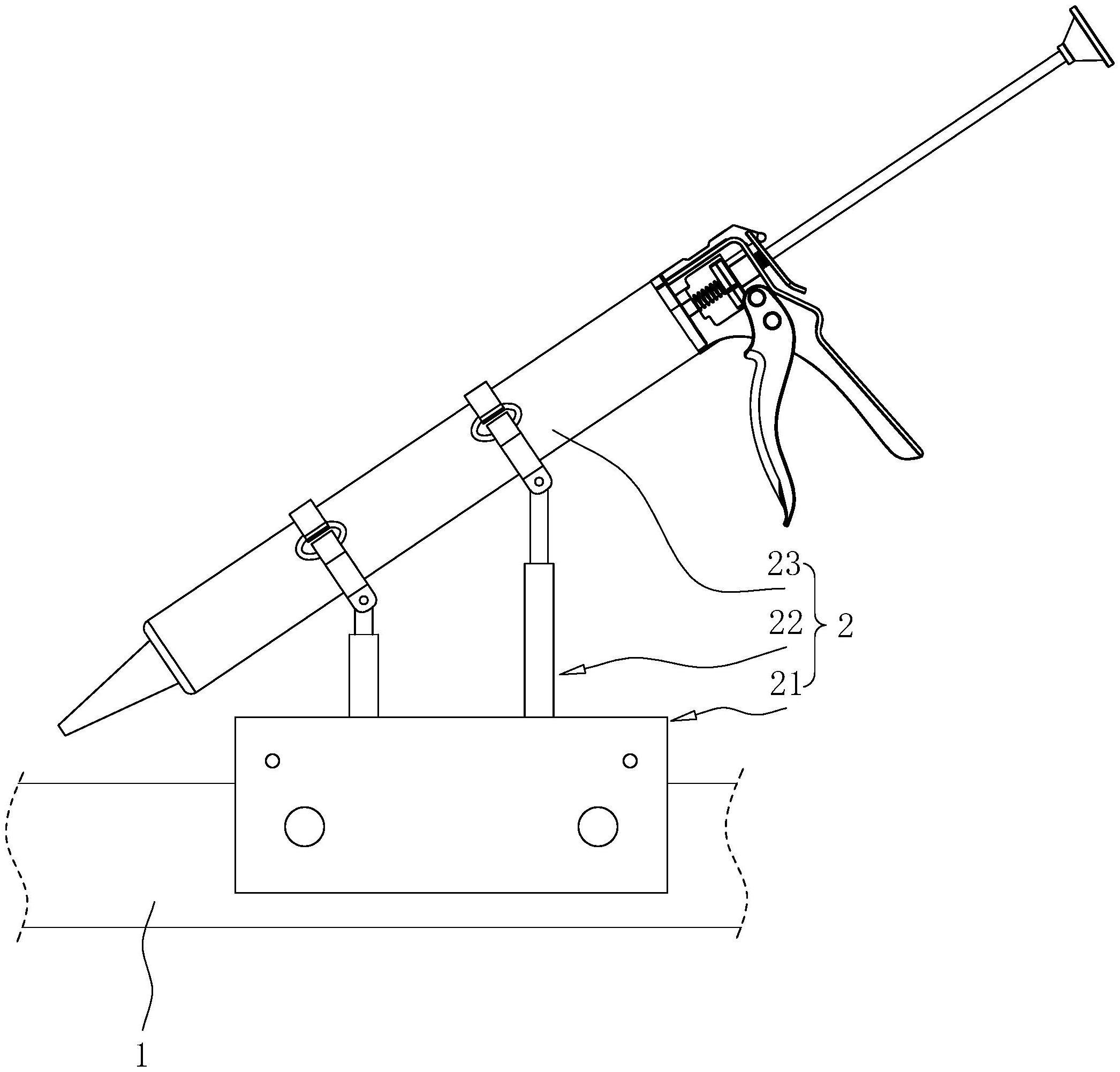

27.图1是本技术实施例的整体结构示意图。
28.图2是本技术实施例中体现位移部结构的示意图。
29.图3是本技术实施例中体现调节部结构的示意图。
30.附图标记说明：
31.1、龙骨；2、打胶组件；21、位移部；211、位移条；212、位移辊；213、位移杆；214、位移球；215、位移盘；216、位移槽；22、调节部；221、伸缩杆；222、支撑条；223、支撑带；224、挂钩；225、拉环；23、打胶枪。
具体实施方式
32.以下结合附图1-3对本技术作进一步详细说明。
33.本技术实施例公开一种室内装修用连接辅助结构。
34.参照图1，一种室内装修用连接辅助结构包括龙骨1和打胶组件2，打胶组件2包括位移部21、调节部22和打胶枪23。位移部21安装在相对应的龙骨1上，调节部22安装在位移部21顶部，打胶枪23安装在调节部22顶部。调节部22用于调节打胶枪23和龙骨1之间的倾斜角度，位移部21用于控制打胶枪23在龙骨1上进行滑动。
35.参照图1，在需要对龙骨1进行打胶时，单个工作人员先通过调节部22改变打胶枪23和龙骨1之间的倾斜角度，而后，位移部21通过调节部22带动打胶枪23沿龙骨1长度方向进行移动，进而，便于打胶枪23能在沿龙骨1长度方向移动的同时，对龙骨1顶部进行打胶，进而，提升了打胶枪23工作的稳定性，同时，提升了对龙骨1顶部的打胶效率。
36.参照图1和图2，位移部21包括位移条211、位移辊212和位移杆213。位移条211置于龙骨1顶部，位移条211和龙骨1两者长度方向一致，且位移条211底部沿位移条211长度方向开设有位移槽216，位移槽216贯穿位移条211两端侧壁，且龙骨1和位移槽216滑动配合。
37.参照图1和图2，位移辊212位于位移槽216内部顶部位置，位移辊212设置有若干根，若干位移辊212沿位移槽216长度方向均匀分布，且每根位移辊212的两端均转动穿设位移槽216相邻的竖直侧壁，在龙骨1和位移槽216滑动配合时，位移辊212的龙骨1顶部抵触。
38.参照图1和图2，在本技术实施例中，位移杆213设置有四根，四根分别位于位移槽216两个相邻竖直侧壁上，位移槽216每一侧的两根位移杆213均沿位移槽216长度方向分布，每根位移杆213均螺旋穿设相邻的位移槽216竖直侧壁。
39.参照图1和图2，每根位移杆213的一端均设置有位移球214，每根位移杆213的另一端均设置有位移盘215，每个位移球214均和位移杆213螺纹连接，每个位移盘215均和位移杆213焊接，且位移盘215和位移杆213的轴线一致。
40.参照图1和图2，根据龙骨1的尺寸型号，旋转位移盘215，通过位移盘215调节位移杆213在位移槽216侧壁上的位置，龙骨1在和位移槽216滑动配合时，位移球214和龙骨1侧壁抵触，便于龙骨1和位移槽216进行定位，同时，也降低了龙骨1在位移槽216内部滑动的摩擦力。
41.参照图1、图2和图3，调节部22包括伸缩杆221、支撑条222和支撑带223。在本技术实施例中，伸缩杆221设置有两根，每根伸缩杆221均和位移条211顶部垂直，且两根伸缩杆221沿位移条211长度方向分布，每根伸缩杆221底部均和位移条211顶部通过螺栓进行连接。
42.参照图1、图2和图3，支撑条222设置有两个，且两个支撑条222和两根伸缩杆221一一对应，支撑条222呈弧形设置，且支撑条222的弧心位于支撑条222远离伸缩杆221的一侧，支撑条222靠近伸缩杆221的一侧中间位置和伸缩杆221端部铰接，每个支撑条222两端均一体成型有挂钩224。
43.参照图1、图2和图3，支撑带223为弹性材质制成，且支撑带223的两端均穿设有拉环225，在将打胶枪23安装在支撑条222上时，将打胶枪23放置在支撑条222上后，将支撑带223两端的拉环225和相邻的挂钩224进行连接，进而完成对打胶枪23的安装。
44.本技术实施例一种室内装修用连接辅助结构的实施原理为：在需要对龙骨1顶部进行打胶时，将龙骨1置于位移槽216中，并使位移辊212和位移球214均与龙骨1抵触，而后，在通过伸缩杆221调节打胶枪23的倾斜角度之后，将打胶枪23放置在支撑条222上，并将支撑带223和支撑条222进行连接，支撑带223和支撑条222对打胶枪23进行固定，而后，使打胶枪23在沿龙骨1长度方向移动的同时对龙骨1进行打胶。
45.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
